नियंत्रण वॉल्व

SOLH 7V कॉम्पैक्ट पायलट-संचालित सोलनॉइड वाल्व में पूर्ण 5/2 और 5/3 वे वेरिएंट शामिल हैं, जो सिंगल-कॉइल स्प्रिंग रिटर्न, डबल-कॉइल लैचिंग और तीन केंद्र कार्यों को कवर करते हैं: केंद्र बंद, केंद्र निकास, केंद्र दबाव आपूर्ति। यह पारंपरिक 4V श्रृंखला वाल्वों की तुलना में लगभग 30% अधिक प्रवाह क्षमता के साथ एकीकृत आंतरिक केंद्रीकृत निकास धावक डिजाइन को अपनाता है, जिसमें स्विचिंग प्रतिक्रिया ≤50ms और अधिकतम ऑपरेटिंग आवृत्ति 5 हर्ट्ज तक होती है। डीसी बिजली की खपत 0.7W और AC 1.1VA के साथ, अल्ट्रा-लो पावर कॉइल निरंतर ऊर्जा के लिए कम गर्मी उत्पन्न करते हैं। मानक थ्रेड पोर्ट और पुश-इन त्वरित फिटिंग दोनों का समर्थन करते हुए एम5 से 3/8" तक एक पूर्ण आकार लाइनअप की पेशकश की जाती है। कैबिनेट की जगह बचाने और मुख्य वायु पाइपिंग को सरल बनाने के लिए वाल्वों को व्यक्तिगत रूप से स्थापित किया जा सकता है या मल्टी-स्टेशन एल्यूमीनियम मैनिफोल्ड पर रखा जा सकता है। ऑपरेटिंग तापमान -20 ℃ ~ 70 ℃ के साथ ऑपरेटिंग दबाव 0.15 ~ 0.8 एमपीए होता है। डाई-कास्ट एल्यूमीनियम वाल्व बॉडी लंबी सीलिंग सेवा जीवन प्रदान करती है, जो व्यापक रूप से सिलेंडर के लिए उपयोग की जाती है सभी स्वचालित उत्पादन लाइनों पर दिशात्मक स्विचिंग और केंद्रीकृत वायवीय नियंत्रण।

SOLH SY श्रृंखला पायलट-संचालित 5-पोर्ट सोलनॉइड वाल्व मिलान वाले SMC वाल्वों के साथ पूरी तरह से विनिमेय है, जिसमें SY3000 मिनी, SY5000 मध्यम मुख्यधारा, SY7000 बड़े और SY9000 अतिरिक्त-बड़े मॉडल शामिल हैं। यह पूर्ण सर्किट विकल्प प्रदान करता है: 5/2 सिंगल/डबल कॉइल और 5/3 तीन-स्थिति केंद्र बंद, केंद्र निकास और केंद्र दबाव आपूर्ति कार्यों के साथ। मानक 0.35W कॉइल और वैकल्पिक 0.1W अल्ट्रा-लो पावर ऊर्जा-बचत कॉइल निरंतर ऊर्जा के लिए थोड़ी गर्मी उत्पन्न करते हैं। आंतरिक पायलट संस्करण 0.1~0.7 MPa पर काम करता है, जबकि बाहरी पायलट संस्करण -100kPa वैक्यूम वातावरण का समर्थन करता है। गैप-सील्ड स्पूल 200 मिलियन स्विचिंग चक्र तक पहुंचता है। लचीली ट्यूबिंग रूटिंग के लिए साइड, ऊपर और नीचे एयर पोर्ट की व्यवस्था की गई है। वाल्व एसएस5वाई मैनिफोल्ड वाल्व द्वीपों के साथ संगत प्लग-इन स्नैप डिज़ाइन को अपनाते हैं, आईपी65 प्लग कनेक्टर और आईपी67 मैनिफोल्ड बेस रेटिंग के साथ, पूरे बैंक को अलग किए बिना एकल-वाल्व रखरखाव को सक्षम करते हैं। अनुकूलित आंतरिक धावक पुराने वाल्वों की तुलना में लगभग 80% अधिक प्रवाह प्रदान करते हैं, और अंतर्निहित पायलट फ़िल्टर जाल स्पूल को धूल से चिपकने से रोकता है। सेमीकंडक्टर, ऑटोमोटिव वेल्डिंग, पैकेजिंग और मेडिकल ऑटोमेशन उपकरण में सिलेंडर दिशात्मक स्विचिंग और केंद्रीकृत वायवीय नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।

SOLH 2S श्रृंखला 2/2-तरफा सामान्य रूप से बंद द्रव सोलनॉइड वाल्व में दो पूर्ण लाइनें शामिल हैं: प्रत्यक्ष-अभिनय छोटे छिद्र 030/050 मॉडल और पायलट-संचालित बड़े बोर 150 ~ 500 वेरिएंट, स्वच्छ पानी, संपीड़ित हवा, काटने वाले शीतलक, चिकनाई वाले तेल और कमजोर संक्षारक तरल पाइपलाइनों के स्वचालित ऑन-ऑफ नियंत्रण के लिए। डायरेक्ट-एक्टिंग संस्करण न्यूनतम अंतर दबाव सीमा के बिना शून्य-दबाव स्टार्टअप को सक्षम बनाता है, इसमें कॉम्पैक्ट आकार, यूनिवर्सल माउंटिंग ओरिएंटेशन और मिलीसेकंड फास्ट स्विचिंग की सुविधा है, जो कम दबाव वाले माइक्रो-फ्लो अनुप्रयोगों जैसे सिंगल-पॉइंट मशीन टूल कूलिंग, 3 सी माइक्रो एयर / वॉटर शाखाएं और मिनी सफाई उपकरण के लिए आदर्श है। पायलट-संचालित प्रकार को पूर्ण उद्घाटन के लिए न्यूनतम 0.05MPa दबाव अंतर की आवश्यकता होती है, यह कम-वाट क्षमता वाले कम-हीट कॉइल्स के साथ अल्ट्रा-बड़े प्रवाह प्रदान करता है, जो एयर कंप्रेसर ड्रेन हेडर, मुख्य स्प्रे वॉटर लाइनों और उच्च-प्रवाह परिसंचारी जल उपचार पाइपलाइनों के लिए उपयुक्त है। मानक एनबीआर नाइट्राइल रबर सील वैकल्पिक एसिड और गर्म पानी प्रतिरोधी ईपीडीएम खाद्य-ग्रेड सील से सुसज्जित हैं। बहु अंतर्राष्ट्रीय थ्रेड मानक (पीटी/जी/एनपीटी) और वैश्विक यूनिवर्सल कॉइल वोल्टेज (डीसी12/24वी, एसी24/110/220वी) उपलब्ध हैं, जो डीआईएन प्लग और वायर लीड वायरिंग विकल्पों द्वारा समर्थित हैं। गर्मी प्रतिरोधी कॉइल लंबे समय तक निरंतर ऊर्जा प्रदान करते हैं। चयन गाइड: 0.05एमपीए से नीचे स्थिर दबाव और छोटी शाखा प्रवाह वाली पाइपलाइनों के लिए प्रत्यक्ष-अभिनय प्रकार; स्थिर उच्च दबाव और बड़े परिसंचरण प्रवाह के साथ G1/2 और उससे ऊपर के मुख्य हेडर के लिए पायलट-संचालित संस्करण। गर्म पानी और खाद्य-ग्रेड द्रव मीडिया के लिए ईपीडीएम सील अनिवार्य है।

ठोस पीतल की बॉडी के साथ SOLH 2W श्रृंखला 2/2-तरफा सामान्य रूप से बंद द्रव सोलनॉइड वाल्व में छोटे छिद्र वाले प्रत्यक्ष-अभिनय 030/050 मॉडल और बड़े बोर पायलट-संचालित 150 ~ 500 वेरिएंट शामिल हैं, जो स्वच्छ पानी, संपीड़ित हवा, काटने वाले शीतलक, चिकनाई वाले तेल और कमजोर संक्षारक द्रव पाइपलाइनों के स्वचालित ऑन-ऑफ नियंत्रण के लिए डिज़ाइन किए गए हैं। प्रत्यक्ष-अभिनय संस्करण बिना किसी न्यूनतम कामकाजी दबाव सीमा के शून्य अंतर दबाव स्टार्टअप का एहसास करता है, इसमें कॉम्पैक्ट आकार, यूनिवर्सल माउंटिंग ओरिएंटेशन और मिलीसेकंड उच्च-आवृत्ति स्विचिंग, कम दबाव वाली सूक्ष्म-प्रवाह शाखाओं, वैक्यूम सहायक जल सर्किट और छोटे मशीन टूल्स के लिए सिंगल-पॉइंट कूलिंग के लिए आदर्श है। पायलट-संचालित प्रकार के लिए न्यूनतम 0.05MPa स्टार्टअप अंतर दबाव की आवश्यकता होती है, यह कम-शक्ति वाले कम-तापमान-वृद्धि वाले कॉइल्स के साथ अल्ट्रा-बड़े प्रवाह को वितरित करता है, जो वायु कंप्रेसर मुख्य नाली लाइनों, सामान्य असेंबली मुख्य स्प्रे जल सर्किट और जल उपचार प्रणालियों के लिए उच्च-प्रवाह परिसंचारी पाइपलाइनों के लिए उपयुक्त है। मानक एनबीआर नाइट्राइल रबर सील वैकल्पिक गर्मी और एसिड प्रतिरोधी ईपीडीएम खाद्य-ग्रेड सील से सुसज्जित हैं। एकाधिक अंतरराष्ट्रीय थ्रेड मानक (पीटी/जी/एनपीटी) और पूर्ण-रेंज कॉइल वोल्टेज (डीसी12/24वी, एसी24/110/220वी) उपलब्ध हैं, जो कैबिनेट वायरिंग के लिए डीआईएन प्लग सॉकेट और आर्द्र आउटडोर उपकरण के लिए आईपी65 वॉटरप्रूफ वायर लीड द्वारा समर्थित हैं। गर्मी-प्रतिरोधी कॉइल्स बिना बर्नआउट के 24 घंटे निरंतर ऊर्जा प्रदान करते हैं। चयन दिशानिर्देश: 0.05MPa से नीचे स्थिर दबाव और सूक्ष्म एकल-बिंदु प्रवाह वाली पाइपलाइनों के लिए प्रत्यक्ष-अभिनय प्रकार चुनें; स्थिर उच्च दबाव वाले बड़े परिसंचरण के साथ G1/2 और उससे ऊपर के मुख्य हेडर के लिए पायलट-संचालित संस्करण का चयन करें। गर्म पानी, शुद्ध पानी और खाद्य-ग्रेड द्रव मीडिया के लिए ईपीडीएम सील अनिवार्य है।

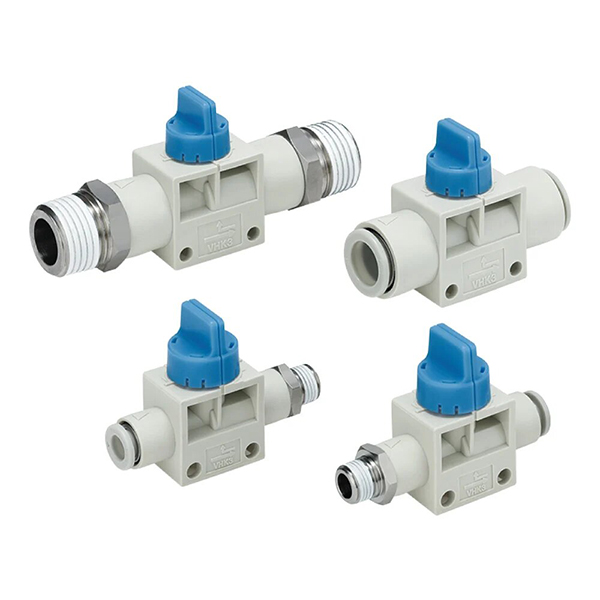

एसओएलएच वीएचके नॉब मैनुअल वाल्व में 2/2-वे शट-ऑफ और 3/2-वे दबाव राहत प्रकार शामिल हैं, जो मूल एसएमसी वीएचके वाल्व के साथ पूरी तरह से विनिमेय हैं। स्व-विकसित सटीक पॉपपेट सीलिंग, फ्लेम-रिटार्डेंट पीबीटी हाउसिंग और कॉपर स्पूल को अपनाते हुए, यह पर्याप्त स्पॉट सप्लाई के साथ स्वचालित रूप से बड़े पैमाने पर उत्पादित होता है। इसमें 90° लो-टॉर्क रोटरी ऑपरेशन और प्रचुर पुश-इन/थ्रेड कनेक्टर हैं। 3/2-वे संस्करण अवशिष्ट दबाव को स्वचालित रूप से समाप्त करता है, जो कॉम्पैक्ट लघु वायवीय प्रणालियों में सोलनॉइड वाल्व, वैक्यूम सर्किट स्विचिंग और शाखा वायु नियंत्रण से पहले सुरक्षा राहत के लिए व्यापक रूप से तैनात किया गया है।

SOLH 4F न्यूमेटिक फुट पेडल वाल्व एकीकृत डाई-कास्ट एल्यूमीनियम हाउसिंग को अपनाता है और AirTAC समकक्ष मॉडल के साथ पूरी तरह से विनिमेय है। स्व-विकसित दोहरी-निकास सीलिंग तकनीक पर निर्मित, यह पर्याप्त स्पॉट इन्वेंट्री और स्थिर वैश्विक शिपमेंट के साथ स्वचालित असेंबली लाइनों पर बड़े पैमाने पर उत्पादित होता है। IP54 धूल और छींटे प्रतिरोध के साथ सेल्फ-रीसेट, सेल्फ-लॉकिंग और सुरक्षा गार्ड संस्करणों में उपलब्ध, यह स्टैम्पिंग, रिवेटिंग फिक्स्चर और ऑन-साइट सर्किट डिबगिंग के लिए व्यापक रूप से डबल-एक्टिंग सिलेंडरों की पारस्परिकता को नियंत्रित करता है। उच्च वायुप्रवाह त्वरित प्रतिक्रिया प्रदान करता है, प्रभाव-प्रतिरोधी संरचना औद्योगिक कार्यशालाओं में भारी-भरकम बार-बार कदम रखने के लिए उपयुक्त होती है।

SOLH 3F न्यूमेटिक फुट पेडल वाल्व, जिसमें AirTAC समकक्षों के सीधे प्रतिस्थापन के लिए हेवी-ड्यूटी डाई-कास्ट एल्यूमीनियम 3F और हल्के प्लास्टिक 3FM संस्करण शामिल हैं। स्व-विकसित सटीक सीलिंग तकनीक और स्वचालित बड़े पैमाने पर उत्पादन द्वारा समर्थित, बड़े वार्षिक शिपमेंट के साथ पर्याप्त स्पॉट स्टॉक रखे जाते हैं। सेल्फ-रीसेट और लॉकिंग मोड और IP54 सुरक्षा से लैस, वे फिक्स्चर क्लैम्पिंग, सिंगल-एक्टिंग सिलेंडर और वैक्यूम ब्रेकिंग की सेवा देते हैं, मशीनिंग और ऑटोमेशन ग्राहकों को स्थिर रूप से आपूर्ति करते हैं, चिकनाई मुक्त संपीड़ित हवा के तहत उच्च आवृत्ति कार्यशाला संचालन के लिए पहनने के लिए प्रतिरोधी होते हैं।

एसओएलएच एचएसवी श्रृंखला 3/2-वे हैंड स्लाइड वायवीय वाल्व एक इनलाइन स्लीव पुश-पुल एकीकृत संरचना को अपनाते हैं, जो पूरी तरह से मुख्यधारा एयरटीएसी एचएसवी श्रृंखला के आयामी विनिर्देशों के अनुरूप है और समकक्ष घरेलू समकक्षों के साथ विनिमेय है। रिटर्न स्प्रिंग्स के बिना डिज़ाइन किया गया और मैकेनिकल सेल्फ-लॉकिंग पोजिशनिंग से सुसज्जित, यह वाल्व अक्षीय धक्का और खींचकर वायु प्रवाह को स्विच करता है: आस्तीन को आगे धकेलने से पी इनलेट पोर्ट और सामान्य वायु आपूर्ति के लिए ए वर्किंग पोर्ट जुड़ जाता है; पीछे की ओर खींचने से हवा का सेवन डिस्कनेक्ट हो जाता है और पीछे की पाइपलाइनों और एक्चुएटर्स के अंदर अवशिष्ट दबाव को तेजी से बाहर निकालने के लिए स्वचालित रूप से पोर्ट ए को अंतर्निहित आर एग्जॉस्ट पोर्ट से जोड़ देता है। यह वायवीय शाखा पाइपलाइनों के लिए एक समर्पित सुरक्षा शट-ऑफ स्विच और उपकरण रखरखाव कार्य के लिए आवश्यक दबाव राहत वाल्व के रूप में कार्य करता है। तीन मानक पोर्ट कॉन्फ़िगर किए गए हैं: मुख्य संपीड़ित वायु इनलेट के लिए पी, डाउनस्ट्रीम वायवीय घटकों के आउटपुट के लिए ए, और वाल्व बॉडी के अंदर छिपा हुआ एक एम्बेडेड अंतर्निहित आर निकास पोर्ट। G1/8 से लेकर G1 थ्रेड साइज तक को कवर करने वाले ढेर सारे विनिर्देशों की आपूर्ति की जाती है, जो तीन थ्रेड लेआउट विकल्पों (एसएफ सिंगल इनर और सिंगल आउटर थ्रेड, एसएस डबल आउटर थ्रेड, एफएफ डबल इनर थ्रेड) के साथ जोड़े जाते हैं; पीटी टेपर थ्रेड, जी पैरेलल थ्रेड और एनपीटी थ्रेड वैश्विक पाइपिंग मानकों में फिट होने के लिए चयन योग्य हैं। हार्ड-एनोडाइज्ड एल्यूमीनियम मिश्र धातु वाल्व बॉडी, स्टेनलेस स्टील एंटी-रस्ट स्पूल और उच्च प्रदर्शन एनबीआर नाइट्राइल रबर सीलिंग रिंग के साथ निर्मित, वाल्व 0 ~ 1.0 एमपीए रेटेड कामकाजी दबाव के भीतर फ़िल्टर्ड संपीड़ित हवा के तहत स्नेहन मुक्त संचालन का समर्थन करता है और 1.5 एमपीए तक परीक्षण दबाव का सामना करता है। सुचारू संचालन के लिए ऑपरेटिंग पुश-पुल बल को 18 ~ 25 एन पर नियंत्रित किया जाता है, और यांत्रिक लॉकिंग संरचना आकस्मिक स्पर्श के कारण बहाव या वायु रिसाव के बिना निर्धारित स्थिति को मजबूती से बनाए रखती है। डबल-एक्टिंग सिलेंडरों के आगे/पीछे स्विचिंग के लिए उपयोग किए जाने वाले 4HV रोटरी हैंड वाल्वों से अलग, HSV श्रृंखला को विशेष रूप से पाइपलाइन ऑन-ऑफ और दबाव रिलीज के लिए इंजीनियर किया गया है। इंस्टॉलेशन स्थान को बचाने के लिए इसे अतिरिक्त माउंटिंग बेस के बिना सीधे वायु पाइपलाइनों के भीतर श्रृंखला में स्थापित किया जा सकता है। उपकरण ओवरहाल से पहले वायु आपूर्ति को अलग करने, स्वचालन टूलींग के मुख्य वायु सर्किट सुरक्षा कट-ऑफ, वैक्यूम पाइपलाइन स्विचिंग और शाखा सर्किट स्वतंत्र वायु स्रोत नियंत्रण के लिए व्यापक रूप से तैनात किया गया है, यह रखरखाव के दौरान अवशिष्ट दबाव द्वारा लाए गए छिपे हुए खतरों को प्रभावी ढंग से समाप्त करता है और साइट पर परिचालन सुरक्षा की गारंटी देता है।

SOLH M5 श्रृंखला 5/2-वे स्प्रिंग रिटर्न मैकेनिकल डायरेक्शनल वाल्व पूरे उत्पाद लाइनअप में एकीकृत M5×0.8 फाइन थ्रेड इंटरफेस को अपनाते हैं। ये कॉइल-मुक्त वायवीय वाल्व पूरी तरह से बाहरी यांत्रिक सक्रियण बल पर निर्भर होकर वायु चैनलों को स्विच करते हैं और बाहरी बल हटा दिए जाने पर स्वचालित रूप से अंतर्निहित स्प्रिंग्स द्वारा रीसेट हो जाते हैं। वे मुख्य लघु वायवीय सिग्नल ट्रिगर घटकों के रूप में काम करते हैं जो सिलेंडर स्ट्रोक सीमा स्थिति, इन-पोजीशन फीडबैक सिग्नल ट्रांसमिशन और स्वचालित उपकरणों पर स्थानीय मैनुअल वायवीय स्विचिंग के लिए व्यापक रूप से तैनात होते हैं। पूरी श्रृंखला में दो प्रमुख श्रेणियां शामिल हैं: यंत्रवत् सक्रिय प्रकार (प्लंगर, रोलर लीवर, यूनिडायरेक्शनल रोलर) और मैन्युअल रूप से संचालित प्रकार (पुशबटन, टॉगल लीवर, मशरूम आपातकालीन बटन, रोटरी लॉक बटन), सीधे ड्रॉप-इन प्रतिस्थापन के लिए मुख्यधारा एयरटीएसी एम 5 श्रृंखला यांत्रिक वाल्व के साथ पूरी तरह से आयामी रूप से विनिमेय। मानक पांच-पोर्ट लेआउट में पी मुख्य वायु आपूर्ति इनलेट, लघु डबल-एक्टिंग सिलेंडर से जुड़े ए/बी वर्किंग पोर्ट और निकास शोर को कम करने और बाहरी धूल के प्रवेश को रोकने के लिए लघु साइलेंसर स्थापना के लिए आरक्षित दो अलग-अलग साइड एग्जॉस्ट पोर्ट आर1/आर2 शामिल हैं। एक संतुलित स्लाइडिंग स्पूल संरचना अपनाई जाती है, जो वायु आपूर्ति बैकप्रेशर हस्तक्षेप से प्रतिरक्षित है; अति-संवेदनशील प्रतिक्रिया के साथ स्थिर वाल्व स्विचिंग को पूरा करने के लिए केवल हल्के बाहरी बल की आवश्यकता होती है। विभिन्न कामकाजी परिस्थितियों में फिट होने के लिए मल्टीपल एक्चुएशन हेड वैकल्पिक हैं: कठोर संपर्क स्थिति का पता लगाने के लिए एम5बी स्ट्रेट प्लंजर, कैम और बैफल्स द्वारा ट्रिगर एम5आर यूनिवर्सल रोलर लीवर, सिंगल-डायरेक्शन लिमिट एंटी-मिसऑपरेशन के लिए यूनिडायरेक्शनल रोलर एम5एल, और ऑन-साइट मैनुअल जॉग कंट्रोल और आपातकालीन कट-ऑफ के लिए विभिन्न मैनुअल बटन और टॉगल स्टाइल। हार्ड एनोडाइज्ड एल्यूमीनियम वाल्व बॉडी और पहनने के लिए प्रतिरोधी एनबीआर नाइट्राइल रबर सील के साथ निर्मित, वाल्व 0.05 ~ 0.8 एमपीए के भीतर फ़िल्टर्ड संपीड़ित हवा के तहत स्नेहन-मुक्त संचालन का समर्थन करते हैं, जो 10 मिलियन स्विचिंग चक्रों से अधिक सेवा जीवन का दावा करते हैं। कस्टम मल्टी-स्टेशन मैनिफोल्ड बेस (एम5एम सीरीज) सेंट्रलाइज्ड एयर फीडिंग और मॉड्यूलर इंटीग्रेटेड इंस्टॉलेशन के लिए उपलब्ध हैं, साथ में मैचिंग एडॉप्टर, माइक्रो साइलेंसर और क्विक कनेक्टर भी उपलब्ध हैं। 3/2-वे एस3 पायलट वाल्वों से अलग, यह 5-पोर्ट एम5 श्रृंखला मुख्य सोलनॉइड वाल्वों को सक्रिय करने के लिए सीधे छोटे डबल-एक्टिंग सिलेंडर या आउटपुट पायलट सिग्नल चला सकती है। विशिष्ट परिदृश्यों में असेंबली फिक्स्चर इन-प्लेस डिटेक्शन, सिलेंडर ट्रैवल ऑटोमैटिक रिवर्सिंग, ऑन-साइट मैनुअल डिबगिंग और छोटे ऑटोमेशन न्यूमेटिक लॉजिक सिग्नल ट्रिगरिंग शामिल हैं।
