3F / 3FM सीरीज 3/2 वे फुट पेडल वाल्व | सामान्य रूप से बंद प्रत्यक्ष अभिनय वायवीय फुट वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | AirTAC 3F / 3FM फ़ुट वाल्व के लिए पूर्ण संगत प्रतिस्थापन

1. उत्पाद अवलोकन

     SOLH 3F और 3FM सीरीज हैं3/2 वे डायरेक्ट-एक्टिंग सामान्य रूप से बंद वायवीय फुट पेडल वाल्व, मूल AirTAC 3F210 और 3FM210 मॉडल के साथ पूरी तरह से संगत और विनिमेय। 3F210 हेवी-ड्यूटी डाई-कास्ट एल्यूमीनियम हाउसिंग को अपनाता है, जबकि 3FM210 में हल्के वजन वाली मिनी प्लास्टिक संरचना होती है। दोनों श्रृंखलाएं मानक पी/ए/आर एयर पोर्ट लॉजिक के साथ अंतर्निर्मित एग्जॉस्ट डिजाइन को अपनाती हैं। हाथों से मुक्त वायवीय स्विचिंग उपकरणों के रूप में काम करते हुए, इनका व्यापक रूप से एकल-अभिनय सिलेंडर नियंत्रण, वैक्यूम ब्रेकिंग, मैनुअल जॉग एयर सर्किट ऑन-ऑफ, स्टैम्पिंग और फिक्स्चर क्लैंपिंग नियंत्रण के लिए उपयोग किया जाता है।

  1.1 कोर एयर पोर्ट तर्क और कार्य सिद्धांत

     • एयर पोर्ट परिभाषा: पी (एयर इनलेट), ए (वर्किंग आउटलेट), आर (बिल्ट-इन एग्जॉस्ट पोर्ट)

     • सामान्य रूप से बंद अवस्था (पेडल जारी): पी इनलेट बंद है, एक पोर्ट सिलेंडर के अवशिष्ट दबाव को तुरंत मुक्त करने के लिए आर एग्जॉस्ट पोर्ट के साथ संचार करता है

     • कार्यशील अवस्था (पेडल दबाया हुआ): वायु आपूर्ति के लिए पी-ए सर्किट खुलता है, दबाव बनाए रखने के लिए आर एग्जॉस्ट पोर्ट बंद होता है

     • लॉकिंग फ़ंक्शन (एल प्रत्यय): लॉकिंग टैब संरचना से सुसज्जित। निरंतर वायु आपूर्ति के लिए पैडल को लॉक करने के लिए एक बार दबाएं; दबाव राहत को अनलॉक और रीसेट करने के लिए फिर से दबाएँ

     • मानक कार्य: गैर-एल मॉडल तत्काल स्व-रीसेट प्रकार के होते हैं, जो स्वचालित रूप से हवा को काटते हैं और पैर छोड़ने के बाद दबाव छोड़ते हैं

2. मॉडल कोडिंग नियम और परिभाषा

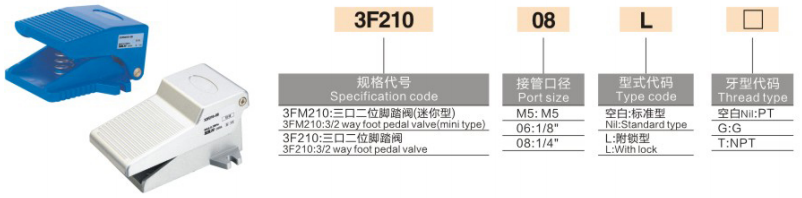

     कोडिंग तर्क: 3(एफ/एफएम)210 - [पोर्ट आकार] [एल लॉकिंग] - [थ्रेड प्रकार]

  2.1 श्रृंखला आवास परिभाषा

     • 3F210: मानक हेवी-ड्यूटी एल्यूमीनियम मिश्र धातु आवास 3/2 वे फुट वाल्व

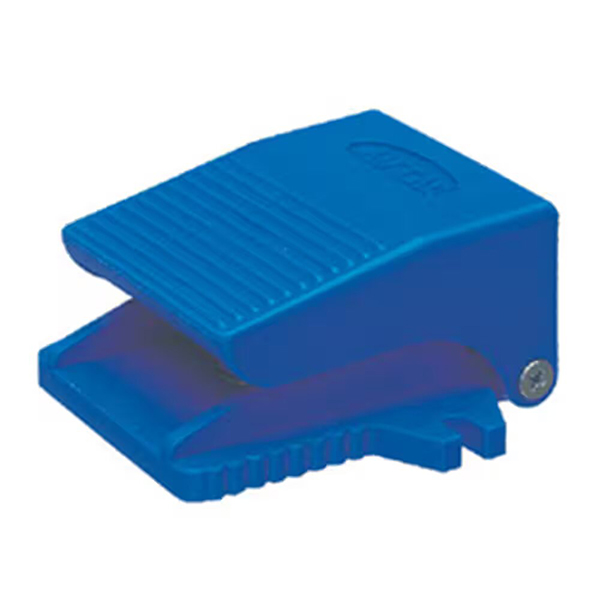

     • 3FM210: मिनी हल्के प्लास्टिक फुट वाल्व, संकीर्ण स्थान स्थापना के लिए कॉम्पैक्ट आकार

  2.2 पोर्ट आकार विशिष्टता

     • एम5: M5×0.8 महीन धागा (3FM मिनी मॉडल, माइक्रो पायलट एयर कंट्रोल के लिए विशेष)

     • 06: G1/8 (PT1/8) मानक धागा

     • 08: G1/4 (PT1/4) औद्योगिक टूलींग के लिए मुख्यधारा सार्वभौमिक विशिष्टता

  2.3 फ़ंक्शन और थ्रेड प्रत्यय

     • एल प्रत्यय: लंबे समय तक दबाव बनाए रखने के लिए सेल्फ-लॉकिंग संरचना के साथ

     • नहीं एल: तत्काल स्व-रीसेट प्रकार, पेडल रिलीज़ के बाद स्वचालित दबाव राहत

     • धागे का प्रकार: खाली=पीटी टेपर धागा; जी=ब्रिटिश मानक समानांतर धागा; टी=एनपीटी अमेरिकी टेपर धागा

     मॉडल उदाहरण: 3F210-08L | सेल्फ-लॉकिंग फ़ंक्शन के साथ G1/4 पोर्ट एल्यूमीनियम मिश्र धातु फुट वाल्व; 3FM210-M5 | M5 थ्रेड मिनी प्लास्टिक माइक्रो फुट वाल्व

  2.4 पूर्ण श्रृंखला विशिष्टता तुलना तालिका

3. मुख्य तकनीकी पैरामीटर

4. चयन भेद: 3एफ एल्यूमिनियम श्रृंखला बनाम 3एफएम मिनी प्लास्टिक श्रृंखला

5. कार्यात्मक भेद: स्व-रीसेट बनाम स्व-लॉकिंग

     • नॉन-एल इंस्टेंट सेल्फ-रीसेट प्रकार: पैर छोड़ने के बाद पैडल स्वचालित रूप से रिबाउंड हो जाता है, हवा की आपूर्ति बंद हो जाती है और पोर्ट ए से दबाव कम हो जाता है। यह जॉगिंग और रुक-रुक कर नियंत्रण परिदृश्यों के लिए सबसे आम प्रकार है।

     • एल प्रत्यय स्व-लॉकिंग प्रकार: निरंतर वायु आपूर्ति और दबाव बनाए रखने के लिए पैडल को लॉक करने के लिए एक बार दबाएं; अनलॉक करने और बचा हुआ दबाव छोड़ने के लिए फिर से दबाएँ। लंबे समय तक दबाव बनाए रखने वाले वायवीय सर्किट के लिए विशेष रूप से डिज़ाइन किया गया।

6. प्रतिस्थापन एवं विशिष्ट अनुप्रयोग

  6.1 संगत प्रतिस्थापन

     SOLH 3F/3FM श्रृंखला पूरी तरह से मूल AirTAC 3F210/3FM210 श्रृंखला और घरेलू Xnchang/SOLIH समकक्ष मॉडल को प्रतिस्थापित करती है, और सही आयामी और कार्यात्मक अनुकूलता के साथ पुराने FV320 फुट पेडल वाल्वों को सीधे अपग्रेड और प्रतिस्थापित कर सकती है।

 6.2 विशिष्ट अनुप्रयोग परिदृश्य

     • सिंगल-एक्टिंग सिलेंडर फ़ुट कंट्रोल: वायु स्रोत → 3F फ़ुट वाल्व → एकल-अभिनय सिलेंडर; जब पैडल छोड़ा जाता है तो सिलेंडर स्वचालित रूप से लौटता है और दबाव छोड़ता है, जिससे सुरक्षित आंतरायिक संचालन का एहसास होता है।

     • वैक्यूम सक्शन कप दबाव राहत: वैक्यूम को काटने के लिए हवा की आपूर्ति करने का कदम; हवा को बाहर निकालने के लिए पैडल को छोड़ें और वर्कपीस को जल्दी रिलीज करने के लिए सक्शन कप के होल्डिंग बल को खत्म करें।

     • औद्योगिक प्रसंस्करण नियंत्रण: छोटी स्टैम्पिंग मशीनों, ग्राइंडर और वायवीय फिक्स्चर क्लैम्पिंग सिस्टम के लिए मैनुअल फुट स्विचिंग, कुशल संचालन के लिए हाथों को मुक्त करना।

एक वाक्य सारांश

     SOLH 3F/3FM श्रृंखला 3/2 वे सामान्य रूप से बंद फुट पेडल वाल्व में हेवी-ड्यूटी एल्यूमीनियम सेल्फ-रीसेट/सेल्फ-लॉकिंग मॉडल और मिनी हल्के प्लास्टिक मॉडल शामिल हैं। IP54 डस्टप्रूफ और स्प्लैश-प्रूफ प्रदर्शन, चिकनाई-मुक्त संचालन और पूर्ण AirTAC संगतता की विशेषता के साथ, वे सिलेंडर नियंत्रण, वैक्यूम ब्रेकिंग और औद्योगिक टूलींग ऑपरेशन के लिए मानक हैंड्स-फ्री वायवीय स्विचिंग वाल्व हैं।
