4H सीरीज हाने लीवर वाल्व | 5/2 एवं 5/3 मार्ग

SOLH 4H श्रृंखला हैंड लीवर दिशात्मक नियंत्रण वाल्व मुख्यधारा के औद्योगिक मानकों के अनुसार विकसित किए गए हैं, जो 5/2-स्थिति और 5/3-स्थिति कॉन्फ़िगरेशन को कवर करते हैं। इलेक्ट्रोमैग्नेटिक कॉइल्स या वायवीय पायलट सिग्नल के बिना पूरी तरह से मैनुअल लीवर हेरफेर द्वारा संचालित, इन स्पूल-प्रकार के मैनुअल वाल्वों को ऑन-साइट उपकरण कमीशनिंग, आपातकालीन सुरक्षा शटडाउन और डबल-एक्टिंग सिलेंडरों के इंचिंग नियंत्रण के लिए व्यापक रूप से अपनाया जाता है। उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु आवास और सटीक स्पूल असेंबली के साथ निर्मित, दो पोजिशनिंग संरचनाएं वैकल्पिक हैं: स्वचालित स्प्रिंग रिटर्न और स्टील बॉल मैकेनिकल लॉकिंग। महत्वपूर्ण रूप से, माउंटिंग आयाम पूरी तरह से 4V सोलनॉइड वाल्व और 4A वायु-संचालित वाल्व के अनुरूप हैं, जो मानक वायवीय प्रणालियों में इलेक्ट्रिक, वायवीय और मैनुअल नियंत्रण मोड के बीच सीधे इंटरचेंज और लचीले स्विचिंग को सक्षम करते हैं। पांच-पोर्ट लेआउट अंतरराष्ट्रीय सामान्य विशिष्टताओं का अनुपालन करता है: पी मुख्य संपीड़ित वायु आपूर्ति इनलेट के रूप में कार्य करता है; पोर्ट ए और बी विस्तार और प्रत्यावर्तन आंदोलनों को नियंत्रित करने के लिए डबल-एक्टिंग सिलेंडर की दो गुहाओं से जुड़ते हैं; आर और एस निकास शोर को कम करने के लिए मानक साइलेंसर के साथ संगत निकास पोर्ट हैं। 5/2-पोजीशन मॉडल के लिए, अनपेक्षित निरंतर कार्यों के खिलाफ फुलप्रूफ सुरक्षा प्रदान करने के लिए लीवर जारी होने के बाद स्प्रिंग-रीसेट वेरिएंट स्वचालित रूप से रिबाउंड हो जाता है; सेल्फ-लॉकिंग संस्करण स्टील बॉल पोजिशनिंग के माध्यम से स्पूल स्थिति को सुरक्षित करते हैं और मैन्युअल स्विचिंग तक लॉक रहते हैं, जो लंबी अवधि के निश्चित कामकाजी राज्यों के लिए आदर्श है। सभी 5/3-पोजीशन इकाइयां तीन कॉन्फ़िगर करने योग्य तटस्थ मोड के साथ दोहरी स्थिर बॉल पोजिशनिंग को अपनाती हैं। बंद केंद्र (प्रकार सी) सिलेंडरों को लॉक करने और लंबवत रूप से लगे एक्चुएटर्स को गिरने से रोकने के लिए सभी बंदरगाहों को सील कर देता है; निकास केंद्र (प्रकार सी) दबाव से राहत के लिए ए/बी पोर्ट को वेंट करता है, जिससे मैन्युअल परीक्षण के दौरान सिलेंडर को मुक्त रूप से तैरने की अनुमति मिलती है; दबाव केंद्र (प्रकार पी) सिंक्रोनस क्लैंपिंग और बल संतुलन विनियमन के लिए दोनों कामकाजी बंदरगाहों को संपीड़ित हवा की आपूर्ति करता है। स्नेहन-मुक्त परिस्थितियों में 0.15~0.8 एमपीए के भीतर फ़िल्टर की गई संपीड़ित हवा पर चलने पर, वाल्व -20℃ से +70℃ पर स्थिर रूप से काम करते हैं। उपलब्ध विशिष्टताएँ कई थ्रेड विकल्पों के साथ 4H200 से 4H400 तक होती हैं। विद्युत घटकों से रहित, वाल्वों में स्पार्क-मुक्त अंतर्निहित विस्फोट प्रतिरोध होता है, जो ज्वलनशील, धूल भरे और उच्च जोखिम वाले उत्पादन स्थलों के लिए उपयुक्त है। वे पैनल माउंटिंग और बेस इंस्टॉलेशन का समर्थन करते हैं, अक्सर उत्पादन लाइन मैनुअल कमीशनिंग, आपातकालीन वायवीय सर्किट कट-ऑफ, सुरक्षा इंटरलॉक लूप और स्वचालित नियंत्रण वाल्व के रेट्रोफिटिंग प्रतिस्थापन के लिए उपयोग किया जाता है।

जांच भेजें

उत्पाद वर्णन

4 सीरीज 5/2 और 5/3 वे मैनुअल लीवर वाल्व | हाथ से संचालित दिशात्मक नियंत्रण वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | मैनुअल डिबग और सुरक्षा स्टॉप के लिए 5/2 5/3 वे हैंड लीवर न्यूमेटिक वाल्व

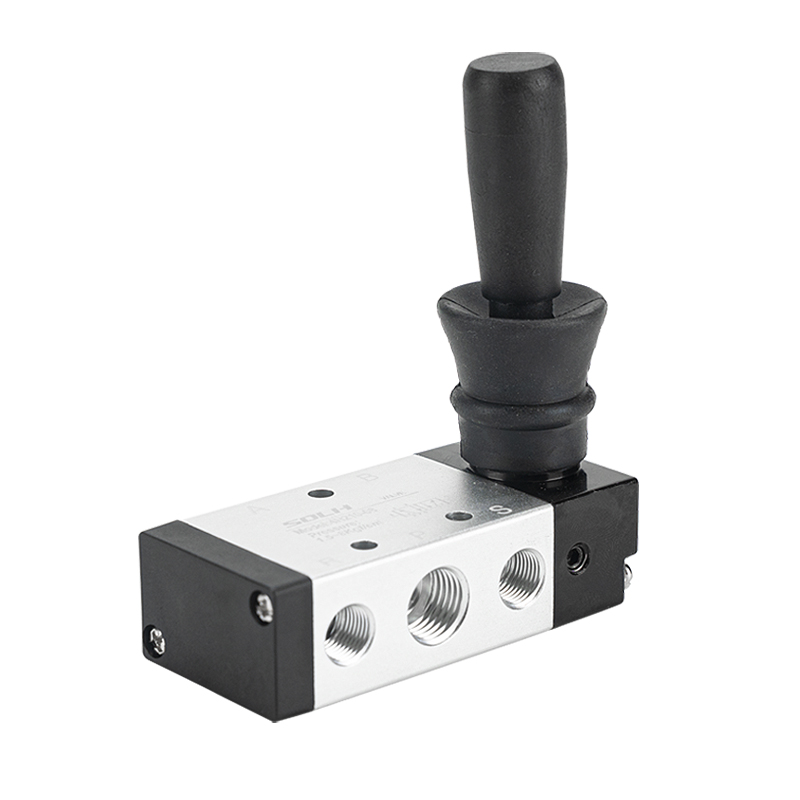

1. उत्पाद अवलोकन और मुख्य संरचना

SOLH 4H श्रृंखला एक AirTAC मानक है5/2 रास्ता और 5/3 रास्ता मैनुअल लीवर दिशात्मक नियंत्रण वाल्व, जिसे हाथ से संचालित स्पूल वाल्व के रूप में भी जाना जाता है। यह विद्युत या वायवीय नियंत्रण संकेतों के बिना पूरी तरह से मैनुअल लीवर ऑपरेशन द्वारा वायवीय सर्किट को स्विच करता है। उपकरण मैनुअल डिबगिंग, आपातकालीन सुरक्षा स्टॉप और सिलेंडर जॉग नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है, इसमें स्प्रिंग रीसेट और स्टील बॉल लॉकिंग के दोहरे पोजिशनिंग मोड के साथ एक सटीक स्पूल संरचना और टिकाऊ एल्यूमीनियम मिश्र धातु बॉडी है। 4V सोलनॉइड वाल्व और 4A वायवीय वाल्व के साथ पूरी तरह से विनिमेय, यह मानक वायवीय प्रणालियों के लिए एक सार्वभौमिक मैनुअल नियंत्रण घटक है।

1.1 मानक 5-पोर्ट इंटरफ़ेस परिभाषा

• पी पोर्ट: मुख्य संपीड़ित वायु इनलेट पोर्ट

• ए/बी वर्किंग पोर्ट: विस्तार और प्रत्यावर्तन स्ट्रोक को नियंत्रित करने के लिए डबल-एक्टिंग सिलेंडरों को जोड़ने के लिए दोहरे आउटपुट पोर्ट

• आर/एस निकास बंदरगाह: दबाव राहत निकास बंदरगाह, शोर में कमी के लिए मानक मफलर स्थापना के साथ संगत

• ड्राइव मोड: सीधे मैनुअल लीवर टॉगल ऑपरेशन

• संरचनात्मक विशेषता: उच्च परिशुद्धता स्पूल प्रकार, उच्च शक्ति एल्यूमीनियम मिश्र धातु शरीर, स्थिर संचालन के लिए स्प्रिंग रीसेट / स्टील बॉल पोजिशनिंग संरचना

2. 5/2 वे मैनुअल लीवर वाल्व (दो स्थिति)

2.1 स्प्रिंग मैनुअल रीसेट प्रकार (4एच210/310/410)

• काम के सिद्धांत: वायु सर्किट को उलटने के लिए लीवर को टॉगल करें; हाथ छोड़ने के बाद लीवर स्प्रिंग बल द्वारा स्वचालित रूप से रीसेट हो जाता है।

• मुख्य विशेषताएँ: हाथ से मुक्त करने के साथ तुरंत रीसेट, उत्कृष्ट एंटी-मिसऑपरेशन प्रदर्शन और उच्च परिचालन सुरक्षा।

• विशिष्ट मॉडल: 4H210-08 (G1/4 पोर्ट, 5/2 वे स्प्रिंग रीसेट मैनुअल वाल्व)

2.2 मैनुअल लॉकिंग प्रकार (4H210L/310L)

• काम के सिद्धांत: लीवर सेल्फ-लॉकिंग संरचना से सुसज्जित। टॉगल करने के बाद वाल्व उलटी स्थिति बनाए रखता है और वापस लौटने के लिए मैन्युअल रीसेट की आवश्यकता होती है।

• मुख्य विशेषताएँ: स्थिर स्थिति और दीर्घकालिक स्थिति धारण, आकस्मिक स्पर्श और गलत संचालन को प्रभावी ढंग से रोकना, लंबे समय तक काम करने की स्थिति के लिए उपयुक्त।

• विशिष्ट मॉडल: 4H210L-08 (G1/4 पोर्ट, 5/2 वे लॉकिंग मैनुअल वाल्व)

3. 5/3 वे मैनुअल लीवर वाल्व (तीन स्थिति)

4H230/330/430 श्रृंखला 5/3 वे मैनुअल वाल्व उन्नत वायवीय नियंत्रण आवश्यकताओं को पूरा करने के लिए तीन पेशेवर मध्य स्थिति कार्यों के साथ दोहरे-स्थिर स्टील बॉल पोजिशनिंग डिज़ाइन को अपनाते हैं।

• बंद केंद्र (सी प्रकार): मध्य स्थान पर पूरी तरह से बंद। निलंबित और ऊर्ध्वाधर स्टेशनों के लिए सिलेंडर लॉकिंग, दबाव होल्डिंग और गिरने-रोधी सुरक्षा का एहसास होता है।विशिष्ट मॉडल: 4H230C-08

• निकास केंद्र (ई प्रकार): ए/बी वर्किंग पोर्ट मध्य स्थिति में एग्जॉस्ट पोर्ट के साथ संचार करते हैं। सिस्टम पूरी तरह से दबाव मुक्त करता है, जिससे फ्री सिलेंडर फ्लोटिंग, मैनुअल उपकरण डिबगिंग और सुरक्षा सुरक्षा सक्षम होती है।विशिष्ट मॉडल: 4H230E-08

• दबाव केंद्र (पी प्रकार): पी एयर इनलेट मध्य स्थिति में ए/बी पोर्ट के साथ संचार करता है, सिंक्रोनस क्लैंपिंग और बल संतुलन नियंत्रण के लिए डबल-एक्टिंग सिलेंडर को सिंगल-एक्टिंग आउटपुट में परिवर्तित करता है।विशिष्ट मॉडल: 4H230P-08

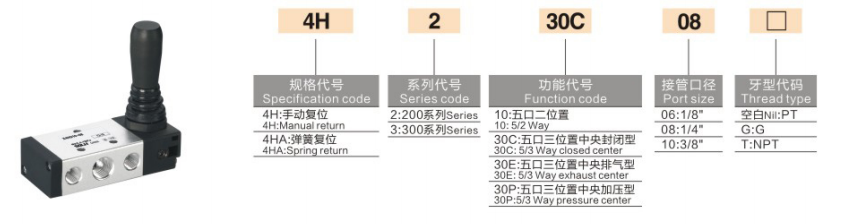

4. मानक मॉडल कोडिंग नियम और सामान्य मॉडल

1. कोडिंग लॉजिक: 4H [आकार कोड] [फ़ंक्शन कोड] - [पोर्ट आकार]

कोड खंड	विस्तृत परिभाषा
4	5/2 और 5/3 वे मैनुअल लीवर वाल्व श्रृंखला
आकार कोड	2=200(जी1/4"); 3=300(जी3/8"); 4=400(जी1/2")
फ़ंक्शन कोड	10=5/2 वे स्प्रिंग रीसेट; 10L=5/2 वे लॉकिंग प्रकार; 30सी/30ई/30पी=5/3 रास्ता बंद/निकास/दबाव केंद्र
पोर्ट आकार	06=जी1/8", 08=जी1/4", 10=जी3/8", 15=जी1/2"

2. मुख्यधारा के सामान्य मॉडल

• 4210-08: 5/2 वे स्प्रिंग रीसेट, G1/4 पोर्ट यूनिवर्सल मैनुअल वाल्व

• 4210L-08: 5/2 वे सेल्फ-लॉकिंग दीर्घकालिक स्थिति होल्डिंग प्रकार

• 4230C-08: 5/3 रास्ता बंद केंद्र, सिलेंडर दबाव होल्डिंग और लॉकिंग मॉडल

• 4310-10: 5/2 वे स्प्रिंग रीसेट, G3/8 बड़े प्रवाह मैनुअल नियंत्रण वाल्व

5. यूनिवर्सल कोर तकनीकी पैरामीटर्स

पैरामीटर आइटम	विनिर्देश
कामकाजी माध्यम	फ़िल्टर की गई संपीड़ित हवा (निस्पंदन सटीकता ≥40μm)
कार्य दबाव सीमा	0.15～0.8 एमपीए
प्रूफ का दबाव	1.2एमपीए
कार्य तापमान रेंज	-20℃～+70℃
स्नेहन की आवश्यकता	चिकनाई मुक्त डिजाइन (विशेष कामकाजी परिस्थितियों के लिए वैकल्पिक स्नेहन)
4210-08 प्रवाह पैरामीटर	प्रभावी क्षेत्र 17.0मिमी², सीवी=1.0
4310-10 प्रवाह पैरामीटर	प्रभावी क्षेत्र 28.0मिमी², सीवी=1.65
शरीर की सामग्री	उच्च शक्ति एल्यूमीनियम मिश्र धातु

6. मुख्य उत्पाद लाभ

• शुद्ध मैनुअल विस्फोट-प्रूफ सुरक्षा प्रदर्शन: कोई विद्युत घटक और बिजली आपूर्ति की आवश्यकता नहीं, शून्य चिंगारी जोखिम। ज्वलनशील, विस्फोटक और धूल भरे वातावरण में उपकरण डिबगिंग, आपातकालीन स्टॉप ऑपरेशन और मैन्युअल नियंत्रण के लिए बिल्कुल उपयुक्त।

• पूर्ण परिदृश्यों के लिए दोहरी स्थिति निर्धारण मोड: तत्काल सुरक्षा रीसेट और एंटी-मिसऑपरेशन के लिए स्प्रिंग रीसेट प्रकार; लंबे समय तक स्थिर स्थिति बनाए रखने के लिए लॉकिंग प्रकार, कम समय की जॉगिंग और लंबे समय तक काम करने की स्थिति को कवर करता है।

• बहुमुखी तीन-स्थिति मध्य कार्य: सिलेंडर लॉकिंग और प्रेशर होल्डिंग, सिस्टम सुरक्षा दबाव राहत और सिंक्रोनस क्लैंपिंग बैलेंस नियंत्रण का एहसास करने के लिए सी/ई/पी तीन मध्य मोड से लैस।

• लचीला एवं सार्वभौमिक इंस्टालेशन: मल्टी-एंगल फिक्स्ड इंस्टॉलेशन के साथ पैनल माउंटिंग और बेस माउंटिंग का समर्थन करता है। स्थापना आयामों में 4V विद्युत नियंत्रण वाल्व और 4A वायवीय नियंत्रण वाल्व के साथ पूरी तरह से सार्वभौमिक और विनिमेय।

• स्थिर एवं टिकाऊ संचालन: सटीक स्पूल मिलान और स्टील बॉल पोजिशनिंग संरचना स्पष्ट हाथ अनुभव, कुरकुरा रिवर्सिंग, कम घर्षण और लंबी सेवा जीवन सुनिश्चित करती है।

7. विशिष्ट अनुप्रयोग परिदृश्य

• डबल-एक्टिंग सिलेंडरों का मैनुअल डिबगिंग, जॉग ऑपरेशन और रखरखाव सुरक्षा नियंत्रण

• सुरक्षा द्वार इंटरलॉक और आपातकालीन स्टॉप न्यूमेटिक सर्किट, विस्फोट-प्रूफ क्षेत्रों के लिए मैन्युअल नियंत्रण

• गैर-बिजली उपकरण और स्वचालित उत्पादन लाइनों के लिए मैनुअल रिवर्सिंग नियंत्रण

• विद्युत/वायवीय/मैन्युअल नियंत्रण मोड के लचीले स्विचिंग के लिए 4V विद्युत चुम्बकीय वाल्व और 4A वायवीय वाल्व का ऑन-साइट प्रतिस्थापन और डिबगिंग

एक वाक्य सारांश

एसओएलएच 4एच श्रृंखला एक सार्वभौमिक 5/2 और 5/3 वे मैनुअल लीवर वाल्व है जिसमें रीसेट/लॉकिंग दोहरी स्थिति और सी/ई/पी तीन मध्य कार्य हैं। शुद्ध मैनुअल सुरक्षा संचालन और 4V/4A पूर्ण विनिमेयता की विशेषता के साथ, यह वायवीय प्रणाली मैनुअल डिबगिंग और सुरक्षा आपातकालीन स्टॉप नियंत्रण के लिए मानक हाथ से संचालित वाल्व है।
