ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

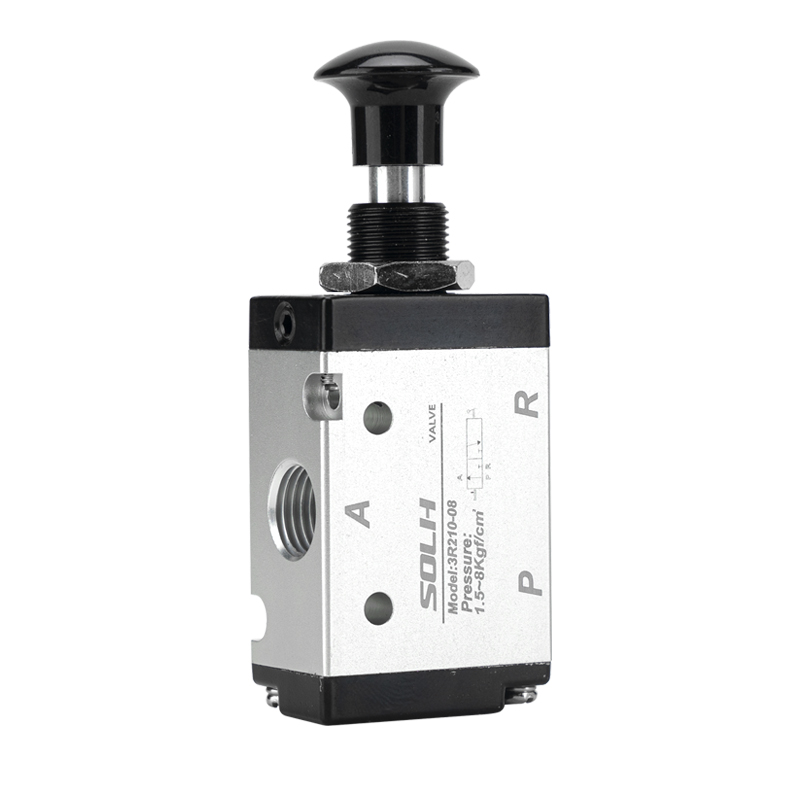

SOLH 3L श्रृंखला एक AirTAC मानक है3/2 वे मैनुअल पुश-पुल दिशात्मक नियंत्रण वाल्व सामान्य रूप से बंद (एनसी) डिज़ाइन के साथ। यह अक्षीय हैंडल पुश और पुल क्रिया के माध्यम से सीधे वायवीय सर्किट को स्विच करता है। इलेक्ट्रिक या वायवीय ड्राइव स्रोतों के बिना एक विशुद्ध रूप से मैनुअल वायवीय घटक के रूप में, इसे विशेष रूप से एकल-अभिनय सिलेंडर नियंत्रण, एयर सर्किट ऑन-ऑफ, जॉग ऑपरेशन और उपकरण सुरक्षा इंटरलॉक सिस्टम पर लागू किया जाता है, जो व्यापक रूप से डिबगिंग, आपातकालीन स्टॉप और विस्फोट-प्रूफ कार्य परिदृश्यों में उपयोग किया जाता है।
1.1 मानक 3-पोर्ट इंटरफ़ेस परिभाषा
• पी पोर्ट: मुख्य संपीड़ित वायु इनलेट पोर्ट
• एक बंदरगाह: कार्यशील आउटपुट पोर्ट, एकल-अभिनय सिलेंडर से जुड़ा
• आर पोर्ट: निकास बंदरगाह, शोर में कमी के लिए मफलर स्थापना का समर्थन करें
• ड्राइव मोड: अक्षीय सीधा मैनुअल पुश-पुल ऑपरेशन
• संरचनात्मक विशेषता: सटीक स्पूल प्रकार की संरचना, उच्च शक्ति एल्यूमीनियम मिश्र धातु बॉडी, अंतर्निर्मित स्प्रिंग स्वचालित रीसेट तंत्र
• सामान्य रीसेट स्थिति: आंतरिक स्प्रिंग स्पूल को कसता है, पी इनलेट बंद है, एक कार्यशील पोर्ट दबाव से राहत के लिए आर एग्जॉस्ट पोर्ट के साथ संचार करता है।
• वर्किंग पुल स्टेट: वाल्व कोर को उलटने के लिए अक्षीय हैंडल को मैन्युअल रूप से खींचें, पी पोर्ट वायु आपूर्ति के लिए ए पोर्ट के साथ संचार करता है, आर निकास पोर्ट सिलेंडर कार्रवाई को चलाने के लिए बंद है।
• रिलीज रीसेट: हैंडल को ढीला करें, वाल्व स्वचालित रूप से स्प्रिंग बल द्वारा रीसेट हो जाता है, हवा का सेवन बंद कर देता है और शेष दबाव समाप्त हो जाता है।
• मूल तर्क: मानक एनसी मैन्युअल रीसेट फ़ंक्शन के साथ सामान्य रूप से बंद संरचना, प्रभावी ढंग से गलत संचालन को रोकता है और उपकरण सुरक्षा सुनिश्चित करता है।

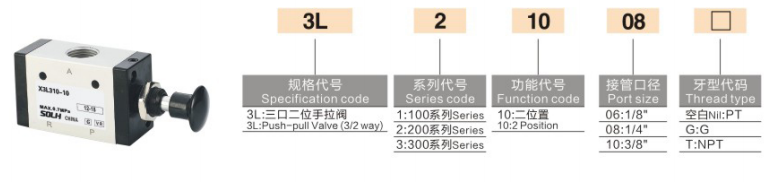

1. कोडिंग लॉजिक: 3एल [आकार कोड] 10 - [पोर्ट आकार] [थ्रेड प्रकार]
|
कोड खंड |
विस्तृत परिभाषा |
|
3एल |
3/2 वे मैनुअल हैंड पुल वाल्व श्रृंखला |
|
आकार कोड |
1=100(एम5/जी1/8"); 2=200(जी1/4"); 3=300(जी3/8"); 4=400(जी1/2") |
|
10 |
3/2 वे स्प्रिंग रीसेट संरचना के लिए निश्चित कोड |
|
पोर्ट आकार |
06=जी1/8", 08=जी1/4", 10=जी3/8", 15=जी1/2" |
|
धागे का प्रकार |
रिक्त=पीटी मानक धागा; टी=एनपीटी धागा; जी=जी धागा |
2. मुख्यधारा के सामान्य मॉडल
• 3एल110-06: G1/8 पोर्ट, माइक्रो वायवीय प्रणालियों के लिए मिनी आकार का हैंड पुल वाल्व
• 3एल210-08: G1/4 पोर्ट, सबसे सार्वभौमिक मॉडल, मानक एकल-अभिनय सिलेंडर के साथ पूरी तरह से मेल खाता है
• 3एल310-10: G3/8 पोर्ट, उच्च-जोर सिलेंडर उपकरण के लिए बड़े प्रवाह डिजाइन
• 3एल410-15: G1/2 बड़ा बोर पोर्ट, हेवी-ड्यूटी बड़े प्रवाह वायवीय सर्किट के लिए उपयुक्त
|
पैरामीटर आइटम |
विनिर्देश |
|
कामकाजी माध्यम |
फ़िल्टर की गई संपीड़ित हवा (निस्पंदन सटीकता ≥40μm) |
|
कार्य दबाव सीमा |
0.15～0.8 एमपीए |
|
प्रूफ का दबाव |
1.2एमपीए |
|
कार्य तापमान रेंज |
-20℃～+70℃ |
|
3एल110-06 प्रवाह पैरामीटर |
प्रभावी क्षेत्र 10.2mm², Cv=0.6 |
|
3एल210-08 प्रवाह पैरामीटर |
प्रभावी क्षेत्र 17.0मिमी², सीवी=1.0 |
|
3एल310-10 प्रवाह पैरामीटर |
प्रभावी क्षेत्र 28.0मिमी², सीवी=1.65 |
|
स्नेहन की आवश्यकता |
चिकनाई रहित डिज़ाइन (विशेष परिस्थितियों के लिए वैकल्पिक स्नेहन) |
|
इंस्टॉलेशन तरीका |
पैनल माउंटिंग / बेस माउंटिंग, मल्टी-पोजीशन फिक्स्ड इंस्टॉलेशन |
|
शरीर की सामग्री |
उच्च शक्ति एल्यूमीनियम मिश्र धातु |
• शुद्ध मैनुअल विस्फोट-प्रूफ़ सुरक्षा डिज़ाइन: कोई विद्युत घटक और वायु नियंत्रण स्रोत नहीं, शून्य चिंगारी जोखिम। अति-उच्च परिचालन सुरक्षा के साथ आपातकालीन रोक, उपकरण डिबगिंग और विस्फोट-प्रूफ धूल वातावरण के लिए उपयुक्त।
• श्रम-बचत अक्षीय पुश-पुल ऑपरेशन: स्पष्ट फीडबैक और क्रिस्प रिवर्सिंग के साथ सीधे रैखिक हैंडल एक्शन, स्थिर हाथ का एहसास और जाम करना आसान नहीं है।
• स्प्रिंग स्वचालित रीसेट और एनसी सुरक्षा: डिफ़ॉल्ट रूप से सामान्य रूप से बंद स्थिति, हैंडल को छोड़ने के बाद स्वचालित रूप से रीसेट हो जाती है और हवा की आपूर्ति बंद हो जाती है, जिससे गलत संचालन के कारण होने वाली निरंतर कार्रवाई से प्रभावी ढंग से बचा जा सकता है।
• कॉम्पैक्ट और टिकाऊ संरचना: कम घर्षण स्पूल डिजाइन, विश्वसनीय सीलिंग, पहनने के प्रतिरोध और लंबी सेवा जीवन के साथ एकीकृत एल्यूमीनियम मिश्र धातु शरीर।
• व्यावसायिक एकल-अभिनय सिलेंडर मिलान: 3/2 वे समर्पित एयर सर्किट लॉजिक, क्लैम्पिंग और इजेक्शन तंत्र जैसे स्प्रिंग रिटर्न सिंगल-एक्टिंग सिलेंडर के लिए पूरी तरह से अनुकूलित।
• उच्च अनुकूलता एवं विनिमेयता: 3ए श्रृंखला वायवीय नियंत्रण वाल्व के साथ लगातार स्थापना आकार, सीधे प्रतिस्थापन और मैनुअल/वायवीय नियंत्रण मोड के स्विचिंग का समर्थन करता है।
• क्लैम्पिंग, इजेक्शन और स्प्रिंग रिटर्न मोशन सिस्टम के लिए सिंगल-एक्टिंग सिलेंडर का मैनुअल नियंत्रण
• वायवीय सर्किट ऑन-ऑफ नियंत्रण, उपकरण जॉग डिबगिंग और रखरखाव सुरक्षा स्विच
• विस्फोट-रोधी क्षेत्रों, गैर-शक्ति और धूल भरे औद्योगिक वातावरणों के लिए मैनुअल वायवीय नियंत्रण
• वायवीय तर्क प्रणालियाँ मैनुअल/वायवीय समग्र नियंत्रण के लिए 3ए वायवीय वाल्वों से मेल खाती हैं
एसओएलएच 3एल श्रृंखला एक क्लासिक 3/2 वे एनसी है जो स्प्रिंग स्वचालित रीसेट के साथ सामान्य रूप से बंद मैनुअल पुश-पुल वाल्व है। यह एक कॉम्पैक्ट, सुरक्षित और टिकाऊ मानक मैनुअल नियंत्रण घटक है जिसे विशेष रूप से एकल-अभिनय सिलेंडर वायवीय प्रणालियों के लिए डिज़ाइन किया गया है।
