लो-वोल्टेज स्विचगियर एक्सेसरीज़ के एक पेशेवर निर्माता के रूप में, रिच टेक्नोलॉजी कंपनी लिमिटेड (रिच टेक्नोलॉजी) उत्पाद श्रृंखला और मॉडलों की एक विस्तृत श्रृंखला प्रदान करती है, जो विभिन्न विशिष्टताओं और एप्लिकेशन परिदृश्यों के लो-वोल्टेज स्विचगियर्स के लिए उपयुक्त है। उच्च गुणवत्ता, विश्वसनीयता और नवीन डिज़ाइन के साथ, और बिजली प्रणालियों, औद्योगिक स्वचालन, भवन निर्माण इलेक्ट्रिकल इंजीनियरिंग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
रिचगे के लो-वोल्टेज स्विचगियर एक्सेसरीज़ में निम्नलिखित विशेषताएं हैं:
मुख्य सर्किट कनेक्टर लो-वोल्टेज स्विचगियर्स के मुख्य घटक हैं, जो मुख्य सर्किट के विद्युत कनेक्शन और यांत्रिक समर्थन के लिए जिम्मेदार हैं। रिचज विभिन्न प्रकार के मुख्य सर्किट कनेक्टर मॉडल प्रदान करता है, जो विभिन्न वर्तमान रेटिंग और स्थापना आवश्यकताओं के लिए उपयुक्त हैं।

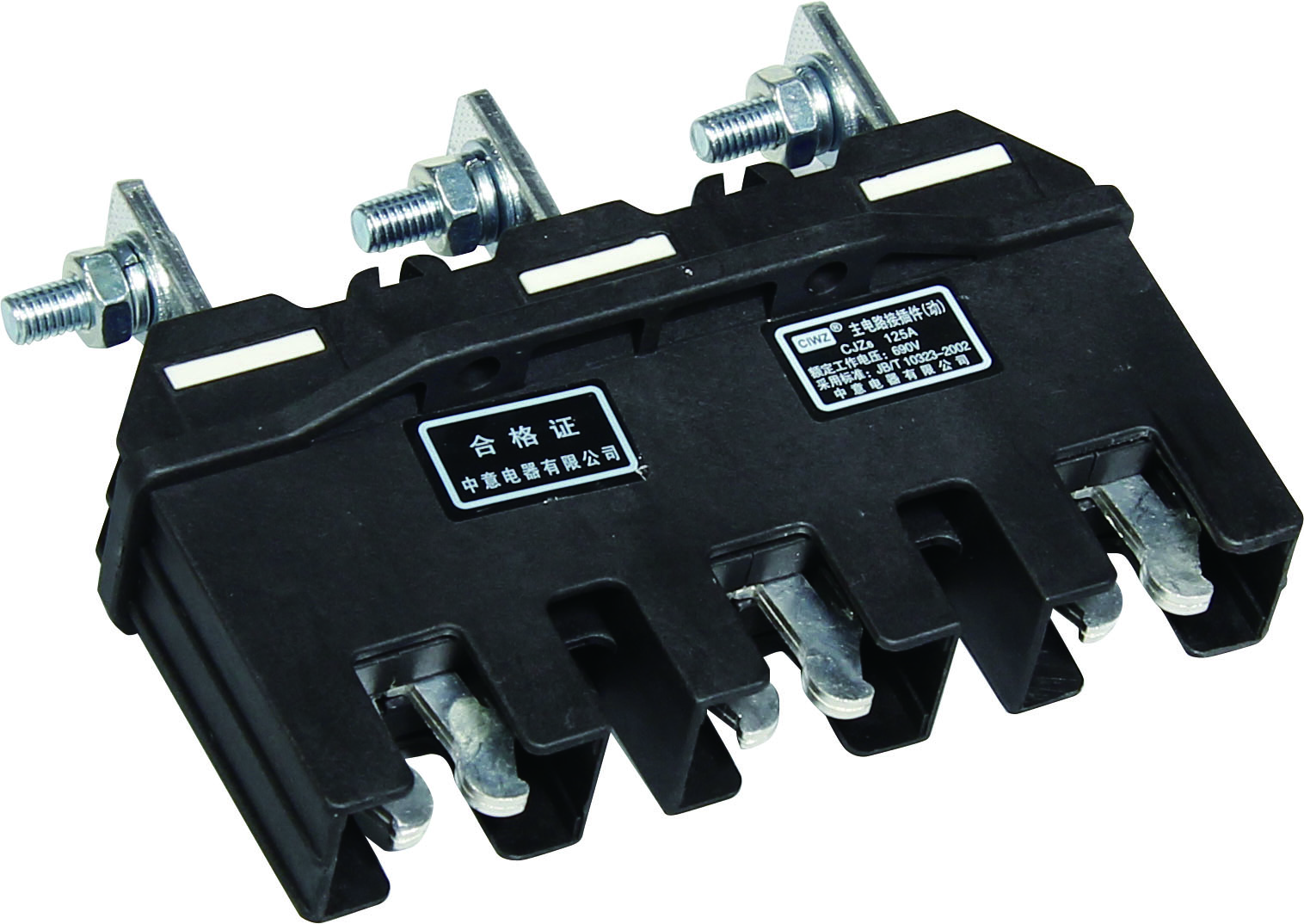

CJZ6 श्रृंखला के मुख्य सर्किट कनेक्टर निम्नलिखित विशेषताओं के साथ 125A से 630A तक की वर्तमान रेटिंग के लिए उपयुक्त हैं:
नमूना |
रेटेड वर्तमान (ए) |
पोल संख्या |
संरक्षण वर्ग |
अनुप्रयोग परिदृश्य |
CJZ6-125A/3 |
125 |
3 |
आईपी40 |
छोटी दराज वाली अलमारियाँ |
CJZ6-250A/3 |
250 |
3 |
आईपी40 |
मध्यम दराज वाली अलमारियाँ |
CJZ6-400A/3 |
400 |
3 |
आईपी40 |
बड़ी दराज वाली अलमारियाँ |
सीजेजेड6-630ए/3 |
630 |
3 |
आईपी40 |
उच्च क्षमता वाले सर्किट |
सीजेजेड6-125ए/4 |
125 |
4 |
आईपी40 |
तीन-चरण चार-तार प्रणाली |
सीजेजेड6-250ए/4 |
250 |
4 |
आईपी40 |
तीन-चरण चार-तार प्रणाली |
सीजेजेड6-400ए/4 |
400 |
4 |
आईपी40 |
तीन-चरण चार-तार प्रणाली |
सीजेजेड6-630ए/4 |
630 |
4 |
आईपी40 |
उच्च क्षमता वाले तीन-चरण चार-तार सिस्टम |
CJZ10 श्रृंखला के मुख्य सर्किट कनेक्टर उच्च प्रदर्शन वाले उत्पाद हैं, जो उच्च आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त हैं:
नमूना |
रेटेड वर्तमान (ए) |
पोल संख्या |
संरक्षण वर्ग |
विशेष समारोह |
CJZ10-125A/3 |
125 |
3 |
आईपी40 |
सुरक्षात्मक दरवाजे के साथ |
CJZ10-250A/3 |
250 |
3 |
आईपी40 |
सुरक्षात्मक दरवाजे के साथ |
CJZ10-400A/3 |
400 |
3 |
आईपी40 |
सुरक्षात्मक दरवाजे के साथ |
CJZ10-630A/3 |
630 |
3 |
आईपी40 |
सुरक्षात्मक दरवाजे के साथ |

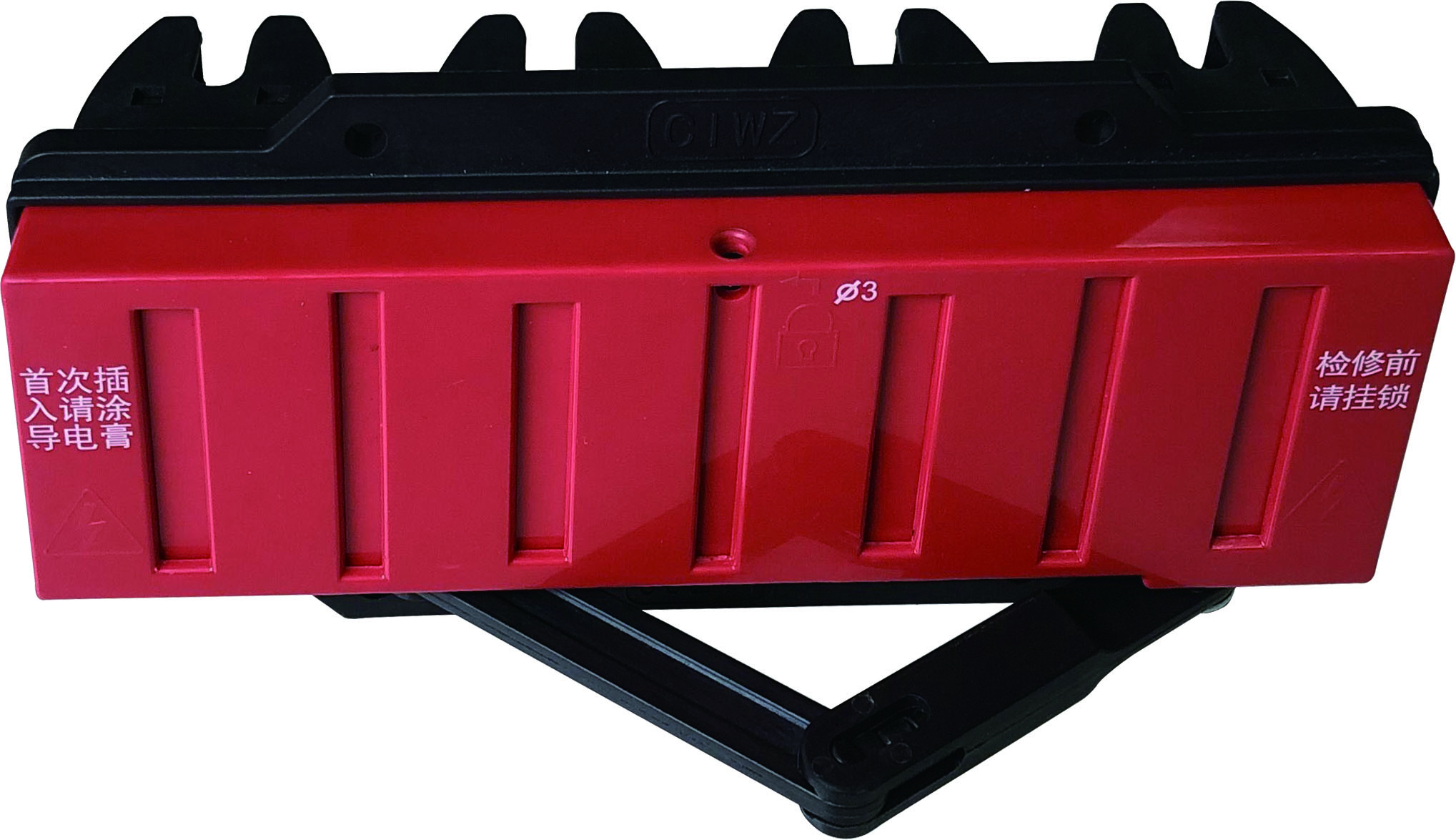

CJZ11 श्रृंखला दोहरे कनेक्टर दोहरे सर्किट कनेक्शन की आवश्यकता वाले विशेष परिदृश्यों के लिए उपयुक्त हैं:
नमूना |
रेटेड वर्तमान (ए) |
पोल संख्या |
विशेषता |
सीजेजेड11-250ए/3 |
250 |
3 |
वाल्व के साथ दोहरे कनेक्टर |
सीजेजेड11-400ए/3 |
400 |
3 |
वाल्व के साथ दोहरे कनेक्टर |
सीजेजेड11-630ए/3 |
630 |
3 |
वाल्व के साथ दोहरे कनेक्टर |
नियंत्रण, सुरक्षा और सिग्नल ट्रांसमिशन कार्यों को साकार करने के लिए सहायक सर्किट कनेक्टर का उपयोग माध्यमिक सर्किट कनेक्शन के लिए किया जाता है।

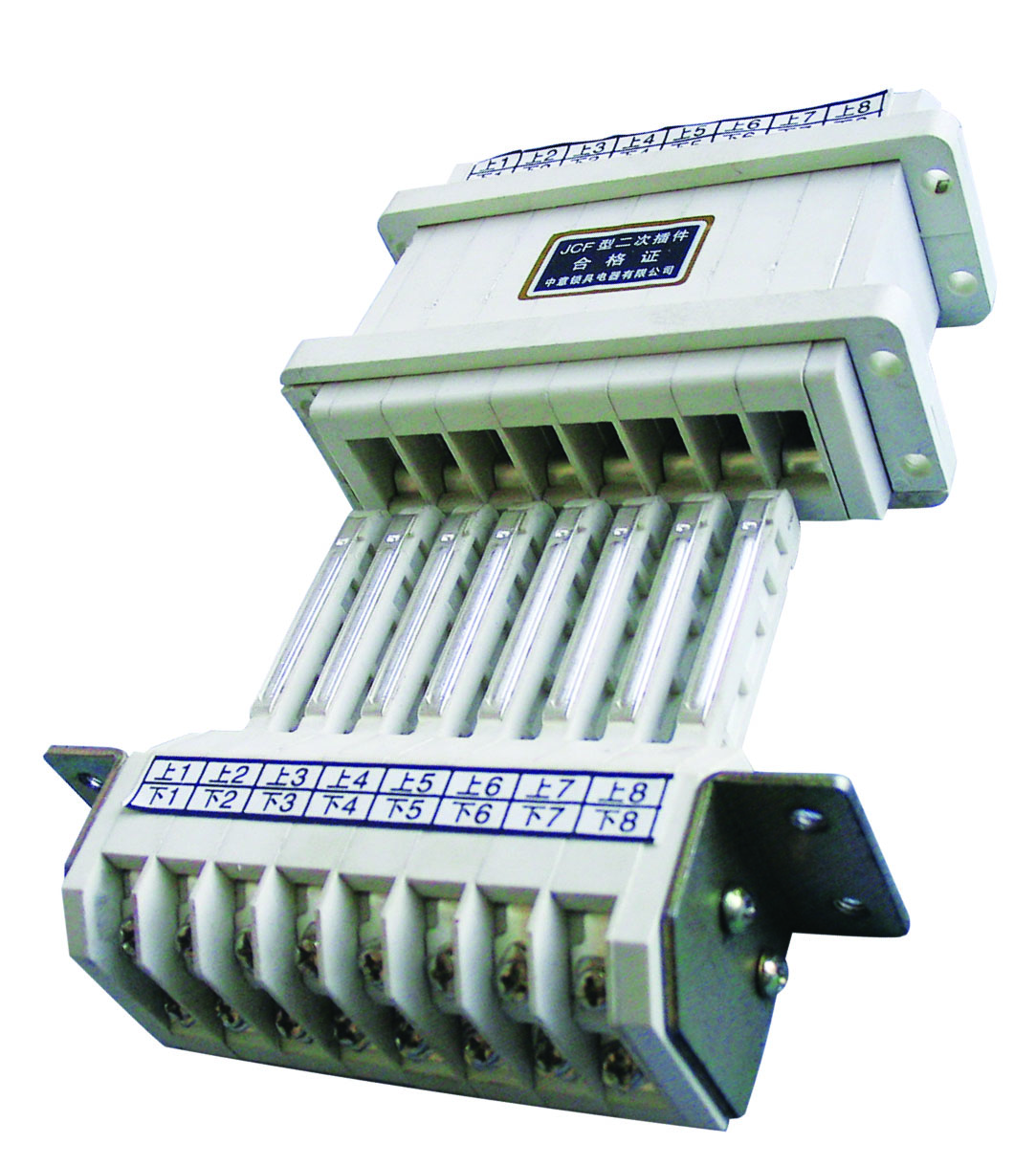

JCF10 श्रृंखला सहायक सर्किट कनेक्टर्स में निम्नलिखित विशेषताएं हैं:
नमूना |
संपर्कों की संख्या |
रेटेड वर्तमान (ए) |
रेटेड वोल्टेज (वी) |
अनुप्रयोग दृश्य |
जेसीएफ10-10/3 |
3 |
10 |
एसी 380/डीसी 250 |
सरल नियंत्रण सर्किट |
जेसीएफ10-10/5 |
5 |
10 |
एसी 380/डीसी 250 |
मीडियम-कॉम्प लेक्सिटी नियंत्रण |
जेसीएफ10-10/6 |
6 |
10 |
एसी 380/डीसी 250 |
मल्टी-फ़ंक्शन नियंत्रण |
जेसीएफ10-10/8 |
8 |
10 |
एसी 380/डीसी 250 |
जटिल नियंत्रण सर्किट |
जेसीएफ10-10/10 |
10 |
10 |
एसी 380/डीसी 250 |
मल्टी-फ़ंक्शन सिग्नल ट्रांसमिशन |
जेसीएफ10-10/13 |
13 |
10 |
एसी 380/डीसी 250 |
विस्तारित नियंत्रण कार्य |
जेसीएफ10-10/15 |
15 |
10 |
एसी 380/डीसी 250 |
जटिल सिग्नल प्रणालियाँ |
जेसीएफ10-10/16 |
16 |
10 |
एसी 380/डीसी 250 |
नियंत्रण प्रणालियों पर उच्च-एकीकरण |
जेसीएफ10-10/18 |
18 |
10 |
एसी 380/डीसी 250 |
अल्ट्रा-कॉम्प्लेक्स नियंत्रण प्रणाली |
साइड-वायरिंग सहायक सर्किट कनेक्टर विशेष स्थापना आवश्यकताओं के लिए उपयुक्त हैं जिन्हें साइड कनेक्शन की आवश्यकता होती है:
नमूना |
संपर्कों की संख्या |
रेटेड वर्तमान (ए) |
रेटेड वोल्टेज (वी) |
विशेषता |
जेसीएफ2-6/12 |
12 |
10 |
एसी 380/डीसी 250 |
साइड-वायरिंग |
जेसीएफ2-8/16 |
16 |
10 |
एसी 380/डीसी 250 |
साइड-वायरिंग |
जेसीएफ2-10/20 |
20 |
10 |
एसी 380/डीसी 250 |
साइड-वायरिंग |
जेसीएफ2-12/24 |
24 |
10 |
एसी 380/डीसी 250 |
साइड-वायरिंग |
जेसीएफ2-13/26 |
26 |
10 |
एसी 380/डीसी 250 |
साइड-वायरिंग |
जेसीएफ2-15/30 |
30 | 10 |
एसी 380/डीसी 250 |
साइड-वायरिंग |

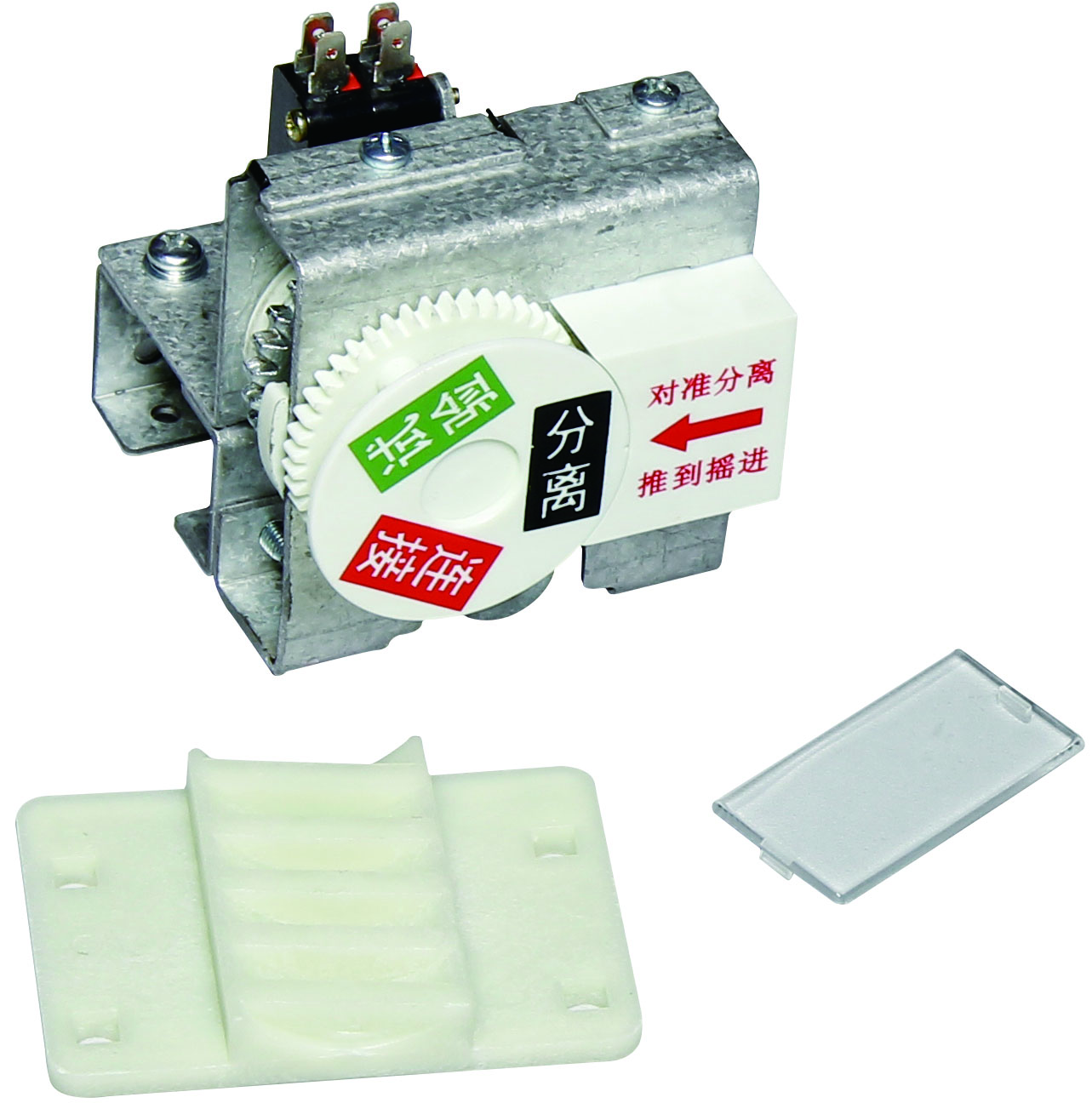

सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए ऑपरेटिंग तंत्र का उपयोग दराज-प्रकार के स्विचगियर्स को धक्का देने, बाहर निकालने और लॉक करने के लिए किया जाता है।
एमडी प्रणोदन तंत्र विभिन्न आकारों की दराज इकाइयों के लिए उपयुक्त हैं:
नमूना |
लागू दराज का आकार |
विशेषता |
सीएक्सजेजी-9-69-8 |
मानक आकार |
प्रणोदन तंत्र |
सीएक्सजेजी-9-82-8 |
मानक आकार |
प्रणोदन तंत्र |
सीएक्सजेजी-9-82-10 |
मानक आकार |
प्रणोदन तंत्र |
सीएक्सजेजी-9-119-8 |
मानक आकार |
प्रणोदन तंत्र |
सीएक्सजेजी-9-119-10 |
मानक आकार |
प्रणोदन तंत्र |
सीएक्सजेजी-9-145-10 |
मानक आकार |
प्रणोदन तंत्र |
स्विंग हैंडल का उपयोग दराज के संचालन और स्थिति निर्धारण के लिए किया जाता है:
नमूना |
विवरण |
अनुप्रयोग परिदृश्य |
CXJG-9 क्रैंक |
स्विंग हैंडल |
दराज संचालन |
2.3.3 एफ-टाइप हैंडल श्रृंखला
एफ-प्रकार के हैंडल विभिन्न ऊंचाइयों की दराज इकाइयों के लिए उपयुक्त हैं:
नमूना |
विवरण |
लागू दराज की ऊँचाई |
एफ2 एल=65 |
एफ-प्रकार का हैंडल |
1-यूनिट दराज |
एफ3 एल=80 |
एफ-प्रकार का हैंडल |
2-यूनिट दराज |
एफ4 एल=120 |
एफ-प्रकार का हैंडल |
3-यूनिट दराज |
विद्युत कनेक्शन और यांत्रिक शक्ति की स्थिरता सुनिश्चित करने के लिए बसबारों को ठीक करने और समर्थन देने के लिए बसबार समर्थन का उपयोग किया जाता है।
वर्टिकल बसबार सपोर्ट में निम्नलिखित विशेषताएं हैं:
नमूना |
लागू बसबार आकार (मिमी) |
मटेरिया |
एलविशेषता |
ZMJ3-6×30 |
6×30 |
उच्च शक्ति इन्सुलेट सामग्री |
लंबवत बसबार समर्थन |
ZMJ3-6×40 |
6×40 |
उच्च शक्ति इन्सुलेट सामग्री | लंबवत बसबार समर्थन |
ZMJ3-6×50 |
6×50 |
उच्च शक्ति इन्सुलेट सामग्री |
लंबवत बसबार समर्थन |
ZMJ3-6×60 |
6×60 |
उच्च शक्ति इन्सुलेट सामग्री |
लंबवत बसबार समर्थन |
ZMJ3-6×80 |
6×80 |
उच्च शक्ति इन्सुलेट सामग्री |
लंबवत बसबार समर्थन |
ZMJ3-6×100 |
6×100 |
उच्च शक्ति इन्सुलेट सामग्री |
लंबवत बसबार समर्थन |
ZMJ3-6×120 |
6×120 |
उच्च शक्ति इन्सुलेट सामग्री |
लंबवत बसबार समर्थन |
स्विचगियर सहायक उपकरण में टिका, दरवाजे के ताले, गाइड रेल आदि शामिल हैं, जो स्विचगियर की संरचनात्मक अखंडता और परिचालन सुविधा सुनिश्चित करते हैं।
दरवाजे के कब्ज़ों का उपयोग स्विचगियर दरवाजा पैनलों को जोड़ने और घुमाने के लिए किया जाता है:
नमूना |
विवरण |
अनुप्रयोग दृश्य |
एमएलबीके 300516आर |
दरवाज़े का कब्ज़ा 1 |
मानक दरवाज़ा पैनल |
एमएलबीके 300517आर |
दरवाज़े का कब्ज़ा 2 |
मानक दरवाज़ा पैनल |
एमएलबीके 300518आर |
दरवाज़े का कब्ज़ा 3 |
मानक दरवाज़ा पैनल |
एमएलबीके 300519आर |
दरवाज़े का कब्ज़ा 4 |
मानक दरवाज़ा पैनल |
एमएलबीके 300522आर |
दरवाज़े का कब्ज़ा |
मानक दरवाज़ा पैनल |
एमएलबीके 300523आर |
दरवाज़े का कब्ज़ा |
मानक दरवाज़ा पैनल |
एमएलबीके 300525आर |
बाएं दरवाजे का कब्ज़ा |
लम्बे दरवाज़े के पैनल (>1 मी) |
एमएलबीके 300526आर |
दाहिने दरवाज़े का कब्ज़ा |
लम्बे दरवाज़े के पैनल (>1 मी) |
स्विचगियर्स की सुरक्षा के लिए दरवाज़े के ताले का उपयोग किया जाता है:
नमूना |
विवरण |
विशेषता |
एमएस705 एच3 |
दरवाज़े का ताला |
मानक दरवाज़ा बंद |
एमएस735 |
दरवाज़े का ताला |
उन्नत दरवाज़ा ताला |
गाइड रेल का उपयोग दराजों को सहारा देने और स्लाइड करने के लिए किया जाता है:
नमूना |
विवरण |
अनुप्रयोग परिदृश्य |
हनएल 200022पी1जी |
एमएनएस लेफ्ट गाइड रेल - 420 मिमी |
बाईं ओर गाइड रेल |
हनएल 200022पी2जी |
एमएनएस राइट गाइड रेल - 420 मिमी |
सही गाइड रेल |

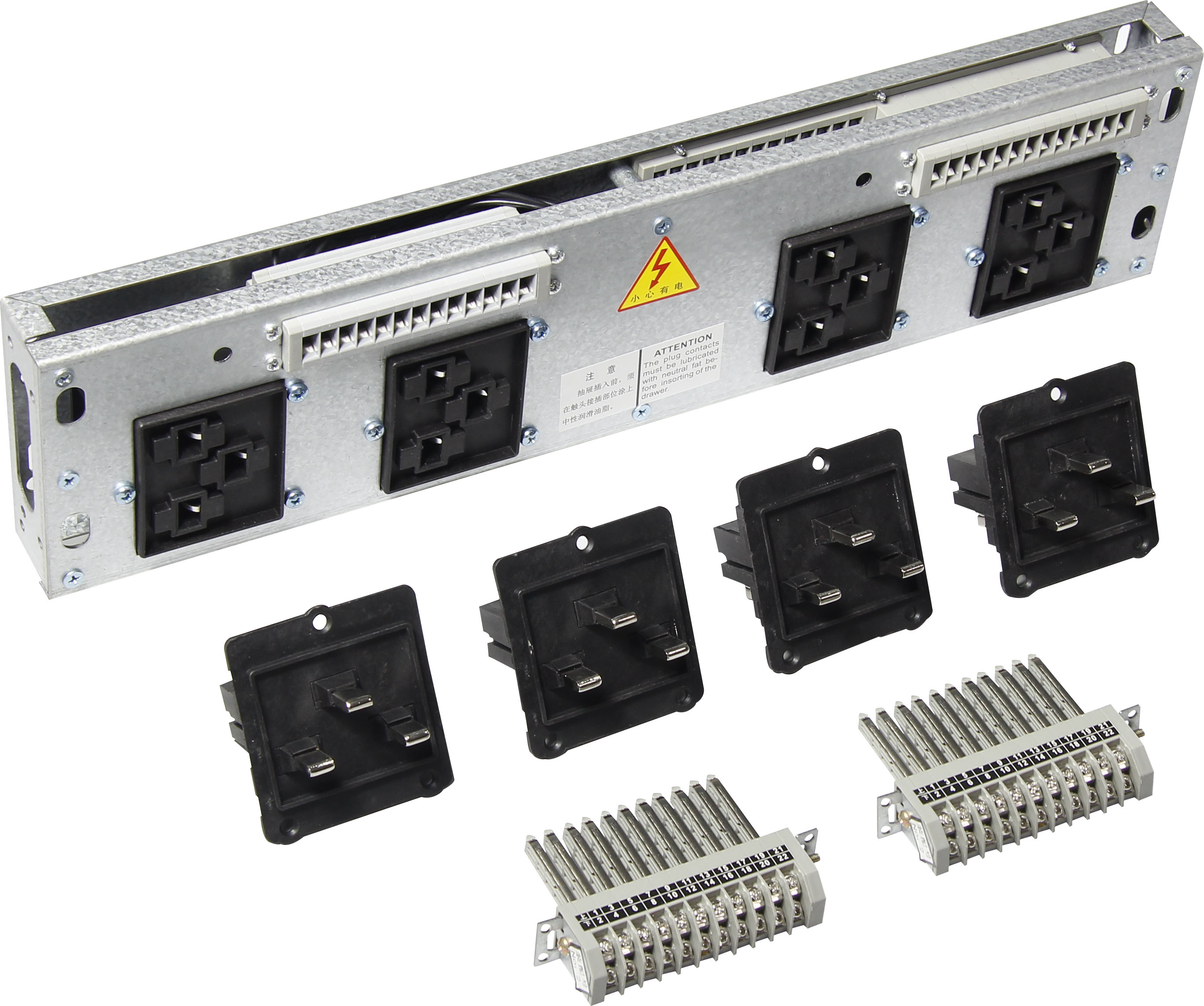

बिजली वितरण एडेप्टर का उपयोग स्विचगियर्स के लचीलेपन और विस्तार क्षमता में सुधार के लिए शाखा सर्किट को जोड़ने और वितरित करने के लिए किया जाता है।
1/4 सर्किट बिजली वितरण एडाप्टर कम क्षमता वाले शाखा सर्किट के लिए उपयुक्त हैं:
नमूना |
विवरण |
अनुप्रयोग परिदृश्य |
175×549-बी-1/4-55एस |
1/4 सर्किट विद्युत वितरण एडाप्टर |
कम क्षमता वाली शाखाएँ |
175×549-बी-1/4-55एससी |
1/4 सर्किट पावर डिस्ट्रीब्यूशन एडाप्टर (साइड-वायरिंग) |
कम क्षमता वाली शाखाएँ (साइड-वायरिंग) |
1/2 सर्किट बिजली वितरण एडाप्टर मध्यम क्षमता शाखा सर्किट के लिए उपयुक्त हैं:
नमूना |
विवरण |
अनुप्रयोग परिदृश्य |
175×549-बी-283-55एस |
1/2 सर्किट विद्युत वितरण एडाप्टर |
मध्यम क्षमता वाली शाखाएँ |
175×549-बी-283-55एससी |
1/2 सर्किट पावरमध्यम-क्षमता वितरण एडाप्टर (साइड-वायरिंग) |
शाखाएँ (साइड-वायरिंग) |
मिश्रित बिजली वितरण एडेप्टर विभिन्न विशिष्टताओं के शाखा सर्किट को एक ही मॉड्यूल में रखने की अनुमति देते हैं:
नमूना |
विवरण |
विशेषता |
175×549-बी - मिश्रित - 55एस |
मिश्रित विद्युत वितरण एडाप्टर |
कई विशिष्टताओं के साथ मिश्रित |
175×549-बी - मिश्रित - 55एससी |
मिश्रित विद्युत वितरण एडाप्टर (साइड-वायरिंग) |
कई विशिष्टताओं के साथ मिश्रित (साइड-वायरिंग) |
माप और प्रदर्शन श्रृंखला में उत्पादों का उपयोग स्विचगियर्स के विद्युत मापदंडों की निगरानी और प्रदर्शन के लिए किया जाता है।
माप पैनलों का उपयोग माप उपकरणों और नियंत्रण घटकों को स्थापित करने के लिए किया जाता है:
नमूना |
विवरण |
अनुप्रयोग परिदृश्य |
सीएफबीके-5 |
माप पैनल |
0.75U ऊंचाई |
सीएफबीके-9 |
1/4 प्लास्टिक पैनल पट्टी |
छोटे आकार का माप |
सीएफबीके-10 |
1/4 पैनल पट्टी |
छोटे आकार का माप |
सीएफबीके-9.1 |
1/4 प्लास्टिक पैनल पट्टी |
छोटे आकार का माप |
सीएफबीके-10.1 |
1/4 धातु पैनल पट्टी |
छोटे आकार का माप |
सीएफबीके-7 |
1/2 प्लास्टिक पैनल पट्टी |
मध्यम आकार का माप |
सीएफबीके-8 |
1/2 धातु पैनल पट्टी |
मध्यम आकार का माप |
सीएफबीके-7.1 |
1/2 प्लास्टिक पैनल पट्टी |
मध्यम आकार का माप |
सीएफबीके-8.1 |
1/2 धातु पैनल पट्टी |
मध्यम आकार का माप |
उपरोक्त मुख्य श्रृंखला के अलावा, रिचगे उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा करने के लिए कई अन्य सहायक उपकरण भी प्रदान करता है।
रबर फिक्सेटर का उपयोग विद्युत घटकों को ठीक करने और उनकी सुरक्षा के लिए किया जाता है:
नमूना |
विवरण |
अनुप्रयोग परिदृश्य |
ZSQ-1 |
एमडी रबर फिक्सेटर |
घटक निर्धारण |
एल्यूमीनियम निचली गाइड रेल का उपयोग दराजों को सहारा देने और मार्गदर्शन करने के लिए किया जाता है:
नमूना |
विवरण |
लंबाई |
XDG2-1 |
एल्यूमिनियम लोअर गाइड रेल |
375 मिमी |
कनेक्शन और ट्रांसमिशन के लिए शाफ्ट का उपयोग किया जाता है:
नमूना |
विवरण |
आकार |
डीएक्सजेड-3 |
एसएल - गाइड दस्ता |
8×8L=150 |
मुख्य सर्किट कनेक्टर का चयन करते समय निम्नलिखित कारकों पर विचार किया जाना चाहिए:
सहायक सर्किट कनेक्टर का चयन करते समय निम्नलिखित कारकों पर विचार किया जाना चाहिए:
ऑपरेटिंग तंत्र का चयन करते समय निम्नलिखित कारकों पर विचार किया जाना चाहिए:
बसबार सपोर्ट का चयन करते समय निम्नलिखित कारकों पर विचार किया जाना चाहिए:
रिचगे के लो-वोल्टेज स्विचगियर सहायक उपकरण निम्नलिखित मानकों और विशिष्टताओं का कड़ाई से अनुपालन करते हैं:
रिचगे के लो-वोल्टेज स्विचगियर एक्सेसरीज़ के निम्नलिखित फायदे हैं:
रिचगे के लो-वोल्टेज स्विचगियर सहायक उपकरण निम्नलिखित क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं:
रिचगे के लो-वोल्टेज स्विचगियर एक्सेसरीज़ के विस्तृत उत्पाद मैनुअल प्राप्त करने के लिए, आप निम्नलिखित विधियों का उपयोग कर सकते हैं:
लो-वोल्टेज स्विचगियर एक्सेसरीज़ के एक पेशेवर निर्माता के रूप में, रिच एक व्यापक उत्पाद श्रृंखला प्रदान करता है, जिसमें 1,000 से अधिक उत्पाद प्रकारों के साथ मुख्य सर्किट कनेक्टर, सहायक सर्किट कनेक्टर, ऑपरेटिंग तंत्र, बसबार सपोर्ट, बिजली वितरण एडाप्टर, माप और डिस्प्ले श्रृंखला और अन्य श्रृंखला शामिल है। इन उत्पादों में उच्च गुणवत्ता, मॉड्यूलर डिज़ाइन और मजबूत अनुकूलता के फायदे हैं, और इनका व्यापक रूप से बिजली प्रणालियों, औद्योगिक स्वचालन, बिल्डिंग इलेक्ट्रिकल इंजीनियरिंग और अन्य क्षेत्रों में उपयोग किया जाता है।
रिच के लो-वोल्टेज स्विचगियर एक्सेसरीज़ का चयन न केवल उच्च गुणवत्ता वाले उत्पादों तक पहुंच सुनिश्चित करता है, बल्कि पेशेवर तकनीकी सहायता और व्यापक बिक्री के बाद की सेवाएं भी प्रदान करता है, जो आपके बिजली सिस्टम के लिए विश्वसनीय सुरक्षा प्रदान करता है।
अधिक उत्पाद जानकारी के लिए, कृपया रिचगे की आधिकारिक वेबसाइट पर जाएँ या हमारी बिक्री टीम से संपर्क करें।
