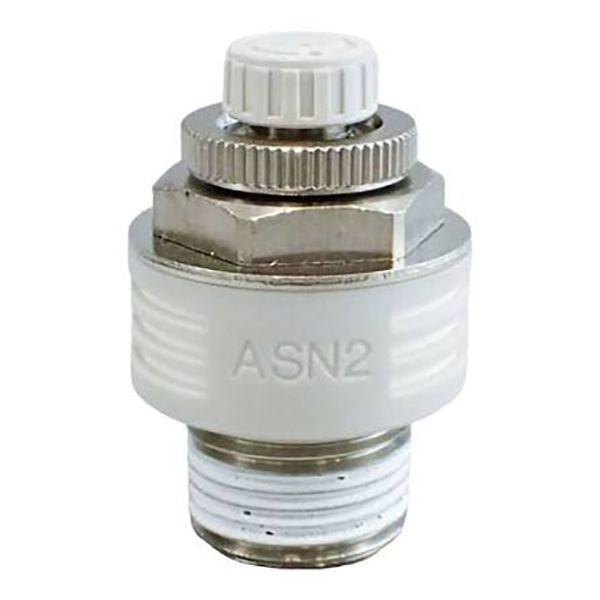

साइलेंसर के साथ ASN2 सीरीज एग्जॉस्ट थ्रॉटल वाल्व
  • साइलेंसर के साथ ASN2 सीरीज एग्जॉस्ट थ्रॉटल वाल्वसाइलेंसर के साथ ASN2 सीरीज एग्जॉस्ट थ्रॉटल वाल्व

साइलेंसर के साथ ASN2 सीरीज एग्जॉस्ट थ्रॉटल वाल्व

SOLH ASN2 श्रृंखला एकीकृत एग्जॉस्ट थ्रॉटल साइलेंसर वाल्व, SMC संगत, सीधे सोलनॉइड वाल्व EXH पोर्ट में फिट बैठता है। ASN2-पुश-डाउन लॉक और स्केल विंडो के साथ एक रेज़िन संस्करण, ≥20dB शोर में कमी, एंटी-ड्रॉप एंटी-कंपन संरचना। M5, R1/8, R1/4, R3/8, R1/2 थ्रेड विकल्पों में उपलब्ध, गति विनियमन और निकास शोर दमन के साथ वायवीय सर्किट को सरल बनाने के लिए आदर्श।

साइलेंसर के साथ ASN2 सीरीज एग्जॉस्ट थ्रॉटल वाल्व | एकीकृत गति नियंत्रण एवं शोर कटौती वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी संगत एकीकृत वायवीय थ्रॉटल साइलेंसर वाल्व


1. उत्पाद अवलोकन

     SOLH ASN2 श्रृंखला एक हैबिल्ट-इन साइलेंसर के साथ ऑल-इन-वन एग्जॉस्ट थ्रॉटल वाल्व, विशेष रूप से वायवीय सोलनॉइड वाल्व के EXH निकास पोर्ट पर सीधे माउंटिंग के लिए डिज़ाइन किया गया है। यह एक इकाई में निकास गति विनियमन और शोर में कमी कार्यों को एकीकृत करता है, जिससे अलग साइलेंसर स्थापना की आवश्यकता समाप्त हो जाती है। सटीक सुई वाल्व थ्रॉटलिंग संरचना और एंटी-ड्रॉप समायोजन डिज़ाइन को अपनाते हुए, उन्नत राल-प्रकार ASN2-A में हल्के शरीर, सटीक स्केल समायोजन और पुश-डाउन लॉकिंग फ़ंक्शन की सुविधा है। यह मानक वायवीय सोलनॉइड वाल्व सर्किट के लिए एक लागत प्रभावी, अंतरिक्ष-बचत और उच्च-स्थिरता निकास गति नियंत्रण समाधान है।


2. मुख्य कामकाजी कार्य और लाभ

     • विशेष सोलेनॉइड EXH पोर्ट स्थापना: सिलेंडर-एंड थ्रॉटल वाल्व से अलग, ASN2 विशेष रूप से पेशेवर आउटलेट थ्रॉटलिंग गति विनियमन के लिए सोलनॉइड वाल्व निकास बंदरगाहों पर स्थापित किया गया है, जो समग्र वायवीय सर्किट लेआउट को अनुकूलित करता है।

     • परिशुद्ध निकास थ्रॉटलिंग तर्क: मानक आउटलेट थ्रॉटलिंग नियंत्रण; क्लॉकवाइज रोटेशन धीमी सिलेंडर गति के लिए वायु प्रवाह को कम करता है, वामावर्त रोटेशन तेज कार्रवाई के लिए एयरफ्लो को बढ़ाता है, जिससे चरणहीन गति समायोजन का एहसास होता है।

     • उच्च दक्षता वाला एकीकृत साइलेंसर: अंतर्निर्मित उच्च प्रदर्शन शोर कटौती संरचना, अधिकतम प्रवाह स्थितियों के तहत भी 20 डीबी से अधिक शोर में कमी प्राप्त करना, प्रभावी ढंग से वायवीय निकास शोर प्रदूषण को हल करना।

     • सुई वाल्व एंटी-ड्रॉप संरचना: समायोजन घुंडी एंटी-लूज़िंग और एंटी-ड्रॉप डिज़ाइन को अपनाती है, जो घुंडी को गिरने से रोकती है और दीर्घकालिक उपकरण कंपन के कारण होने वाले पैरामीटर विचलन को रोकती है, जिससे स्थिर दीर्घकालिक संचालन सुनिश्चित होता है।


3. मॉडल कोडिंग नियम और विशिष्टता परिभाषा

     विशिष्ट मॉडल उदाहरण: ASN2-02A

     • जैसाN2: साइलेंसर के साथ एकीकृत निकास थ्रॉटल वाल्व के लिए श्रृंखला कोड

     • कैलिबर कोड: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • एक प्रत्यय: उन्नत हल्का रेज़िन प्रकार, पुश-डाउन लॉकिंग संरचना और सटीक स्केल विंडो से सुसज्जित

     • एस प्रत्यय: बढ़ी हुई जकड़न के लिए सीलिंग एजेंट के साथ पूर्व-लेपित धागा

     • एन प्रत्यय: एनपीटी अमेरिकी मानक धागा (प्रत्यय के बिना डिफ़ॉल्ट आर धागा)


4. पूर्ण श्रृंखला मानक विशिष्टताएँ एवं पैरामीटर्स

नमूना

पोर्ट आकार

प्रभावी क्रॉस-अनुभागीय क्षेत्र (मिमी²)

वजन (जी)

जैसाN2-M5

M5×0.8

1.8

5

जैसाN2-01

आर1/8

3.6

17

जैसाN2-02

आर1/4

6.5

34

जैसाN2-03

आर3/8

16.6

55

जैसाN2-04

आर1/2

24.5

107


5. मुख्य तकनीकी पैरामीटर

पैरामीटर आइटम

विनिर्देश

कार्य दबाव सीमा

0~1.0 एमपीए

प्रूफ का दबाव

1.5 एमपीए

कार्य तापमान रेंज

-5℃~+60℃ (ठंड वाला वातावरण नहीं)

शोर में कमी प्रभाव

अधिकतम प्रवाह दर के तहत ≥20dB

समायोजन मोड

स्टेपलेस मैनुअल थ्रॉटलिंग समायोजन


6. ASN2-A रेज़िन प्रकार की उन्नत सुविधाएँ

     • अल्ट्रा-लाइटवेट डिज़ाइन: उच्च शक्ति वाली राल सामग्री को अपनाता है, पारंपरिक धातु मुख्य निकाय की तुलना में वजन लगभग 80% कम हो जाता है, सोलनॉइड वाल्व निकास बंदरगाह पर भार कम हो जाता है।

     • परिशुद्धता स्केल विंडो: वर्नियर स्केल इंडिकेटर से सुसज्जित, 1/4 सर्कल माइक्रो समायोजन का समर्थन करता है। प्रवाह पैरामीटर दृश्यमान और मात्रात्मक है, जो मानकीकृत और दोहराए जाने योग्य प्रवाह प्रबंधन को साकार करता है।

     • सुविधाजनक पुश-डाउन लॉकिंग: अभिनव पुश-डाउन नॉब लॉकिंग संरचना। गति समायोजन के बाद, घुंडी दबाने से पैरामीटर स्थिति लॉक हो सकती है, जिससे उपकरण कंपन के कारण होने वाले गति बहाव को प्रभावी ढंग से रोका जा सकता है और लगातार संचालन सटीकता सुनिश्चित की जा सकती है।


7. मॉडल चयन भेद: एएसएन2 बनाम एएस/एएसवी/एएससी सीरीज

वाल्व श्रृंखला

स्थापना स्थिति

मुख्य विशेषताएं एवं अनुप्रयोग

जैसाN2

सोलनॉइड वाल्व EXH पोर्ट

एकीकृत थ्रॉटलिंग + साइलेंसर, कोई पुश-फिट पोर्ट नहीं, कम लागत, सोलनॉइड निकास शोर में कमी और गति नियंत्रण के लिए समर्पित

जैसा

सिलेंडर अंत बंदरगाह

पुश-फिट कनेक्टर के साथ सीधे/कोहनी प्रकार, पारंपरिक सिलेंडर गति विनियमन के लिए सीधे सेवन + निकास थ्रॉटलिंग

एएसवी

सिलेंडर अंत बंदरगाह

तेज निकास + थ्रॉटलिंग + साइलेंसर + पुश-फिट एकीकरण, उच्च गति और उच्च आवृत्ति वाले कार्य परिदृश्यों के लिए उपयुक्त

एएससी

पाइपलाइन पिरोया स्थापना

AirTAC मानक थ्रेडेड ट्यूबलर प्रकार, कोई पुश-फिट पोर्ट नहीं, सामान्य औद्योगिक सर्किट के लिए अल्ट्रा लागत प्रभावी


8. स्थापना दिशानिर्देश और सावधानियां

     • मानक स्थापना विधि: वाल्व बॉडी को बाहर की ओर रखते हुए सोलनॉइड वाल्व EXH एग्जॉस्ट पोर्ट पर वाल्व को सीधे स्क्रू करें, जिससे दैनिक गति समायोजन के लिए पर्याप्त ऑपरेटिंग स्थान सुरक्षित रहे।

     • लागू सर्किट प्रतिबंध: मध्य स्थिति चेक वाल्व और पायलट-संचालित वन-वे वाल्व वाले सर्किट पर लागू नहीं होता है, जो असामान्य सिलेंडर कार्रवाई और अस्थिर संचालन का कारण बन सकता है।

     • कंपन-प्रूफ़ लॉकिंग ऑपरेशन: एयरफ्लो और स्पीड डिबगिंग पूरी करने के बाद, लंबे समय तक उपकरण कंपन के कारण चलने वाली गति विचलन से बचने के लिए समायोजन घुंडी को लॉक करें।


एक वाक्य सारांश

     SOLH ASN2 श्रृंखला एक एकीकृत एग्जॉस्ट थ्रॉटल और साइलेंसर वाल्व है जो सोलनॉइड वाल्व एग्जॉस्ट पोर्ट के लिए समर्पित है। शोर में कमी, सटीक समायोज्य गति, एंटी-ड्रॉप कंपन-प्रूफ संरचना और हल्के राल अपग्रेड विकल्प की विशेषता, यह वायवीय सर्किट स्थापना को सरल बनाता है, निकास शोर को कम करता है, और मानक वायवीय सोलनॉइड सिस्टम के लिए इष्टतम किफायती गति नियंत्रण और शोर में कमी सहायक है।
