ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | न्यूमेटिक सर्किट मैनुअल ऑन-ऑफ और दबाव राहत के लिए 3/2 वे सेल्फ-लॉकिंग हैंड स्लाइड वाल्व

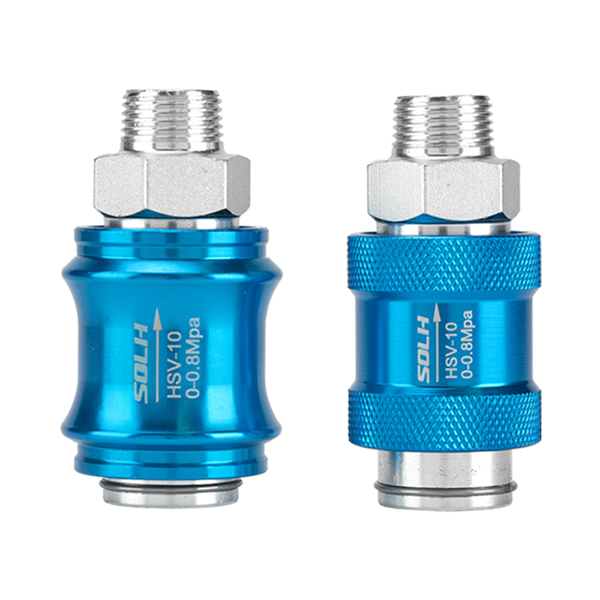

एसओएलएच एचएसवी श्रृंखला एक मानक है3/2 वे हैंड स्लाइड वायवीय वाल्व स्ट्रेट-थ्रू स्लीव पुश-पुल संरचना के साथ, एयरटीएसी एचएसवी श्रृंखला विनिर्देशों के साथ पूरी तरह से अनुपालन और घरेलू समकक्ष मॉडल के साथ सार्वभौमिक रूप से विनिमेय। नॉन-स्प्रिंग सेल्फ-लॉकिंग डिज़ाइन को अपनाते हुए, यह आगे की ओर धकेलने से हवा की आपूर्ति और पीछे की ओर खींचने से दबाव राहत निकास का एहसास करता है। अंतर्निर्मित निकास तर्क के साथ, वाल्व बंद होने पर पीछे की पाइपलाइनों से तुरंत अवशिष्ट दबाव को हटा देता है। इसे पेशेवर रूप से वायवीय शाखा सर्किट के लिए मैनुअल मुख्य स्विच और उपकरण रखरखाव के लिए एयर कट-ऑफ सुरक्षा वाल्व के रूप में लागू किया जाता है, जिसमें स्थिर स्व-लॉकिंग और सुरक्षित दबाव राहत प्रदर्शन होता है।
1.1 कोर एयर पोर्ट तर्क और संचालन सिद्धांत
• एयर पोर्ट परिभाषा: पी (एयर इनलेट), ए (वर्किंग आउटलेट), आर (बिल्ट-इन एग्जॉस्ट पोर्ट)
• सामान्यतः बंद अवस्था: पी-ए सर्किट डिस्कनेक्ट हो गया है, निरंतर निकास के लिए ए-आर सर्किट खुला है
• वर्किंग पुश स्टेट: वायु आपूर्ति के लिए पी-ए सर्किट जुड़ा हुआ है, दबाव बनाए रखने के लिए ए-आर सर्किट बंद है
• संचालन सुविधा: यांत्रिक स्व-लॉकिंग संरचना के साथ अक्षीय आस्तीन पुश-पुल ऑपरेशन, हाथों को छोड़ने के बाद कोई स्थिति विचलन नहीं

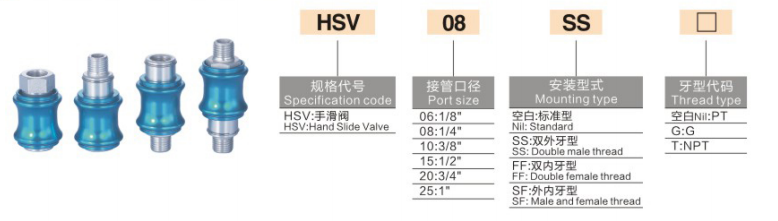

कोडिंग तर्क: एचएसवी [पोर्ट साइज] - [थ्रेड स्ट्रक्चर कोड] + [थ्रेड टाइप कोड]
2.1 पोर्ट आकार विशिष्टता
• 06: जी1/8 (पीटी1/8)
• 08: जी1/4 (पीटी1/4)
• 10: जी3/8 (पीटी3/8)
• 15: जी1/2 (पीटी1/2)
• 20: जी3/4
• 25: जी1
2.2 थ्रेड संरचना प्रत्यय कोड
• एस एफ: मानक संरचना, एक सिरा बाहरी धागा + एक सिरा आंतरिक धागा (सबसे सामान्य मॉडल)
• एसएस: दोनों सिरों पर दोहरा बाहरी धागा
• सीमांत बल: दोनों सिरों पर दोहरा आंतरिक धागा
2.3 थ्रेड प्रकार कोड
• गलती करना: पीटी टेपर धागा
• G: ब्रिटिश मानक समानांतर धागा
• T: एनपीटी अमेरिकी मानक टेपर धागा
मॉडल उदाहरण: एचएसवी08-एसएफ | G1/4 पोर्ट, मानक एक-बाहरी-एक-आंतरिक थ्रेड हैंड स्लाइड वाल्व, बाजार में सबसे व्यापक रूप से उपयोग किया जाने वाला विनिर्देश
2.4 पूर्ण श्रृंखला मुख्यधारा विशिष्टता पैरामीटर
|
नमूना |
धागे का आकार |
प्रभावी क्षेत्र |
सीवी मूल्य |
मैचिंग ट्यूब |
|
एचएसवी06 |
जी1/8 |
23मिमी² |
1.28 |
φ4/φ6 |
|
एचएसवी08 |
जी1/4 |
40मिमी² |
2.20 |
φ6/φ8 |
|
एचएसवी10 |
जी3/8 |
62मिमी² |
3.50 |
φ10 |
|
एचएसवी15 |
जी1/2 |
140मिमी² |
7.80 |
φ12/φ16 |
|
एचएसवी20 |
जी3/4 |
250मिमी² |
13.8 |
φ20 |
|
एचएसवी25 |
जी1 |
392मिमी² |
21.8 |
φ25 |
|
पैरामीटर आइटम |
विनिर्देश |
|
कार्य दबाव सीमा |
0～1.0 एमपीए |
|
प्रूफ का दबाव |
1.5 एमपीए |
|
कामकाजी माध्यम |
फ़िल्टर की गई संपीड़ित हवा (≥40μm), चिकनाई मुक्त संचालन |
|
कार्य तापमान रेंज |
-20℃～+70℃ |
|
शरीर की सामग्री |
हार्ड एनोडाइज्ड एल्यूमीनियम मिश्र धातु |
|
स्पूल सामग्री |
स्टेनलेस स्टील, पहनने के लिए प्रतिरोधी और जंग-रोधी |
|
सीलिंग सामग्री |
एनबीआर नाइट्राइल रबर, टिकाऊ वायुरोधी सील |
|
परिचालन जोर |
18～25N, स्मूथ पुश-पुल और स्थिर सेल्फ-लॉकिंग |
|
निकास संरचना |
अंतर्निहित छिपा हुआ निकास छेद, तत्काल अवशिष्ट दबाव से राहत |
• इनलाइन स्ट्रेट-थ्रू इंस्टालेशन: वायवीय शाखा पाइपलाइनों में श्रृंखला कनेक्शन के लिए डिज़ाइन किया गया, किसी आधार की आवश्यकता नहीं है, इसे सीधे थ्रेड किया जा सकता है और सरल और स्थान-बचत लेआउट के लिए वायु पाइप के बीच में स्थापित किया जा सकता है।
• सुरक्षित 3/2 वे दबाव राहत तर्क: हवा का सेवन बंद करने और पीछे के सिलेंडरों और पाइपलाइनों से सभी अवशिष्ट दबाव को हटाने के लिए खींचें; वायु आपूर्ति और दबाव धारण को बहाल करने के लिए धक्का दें। उपकरण रखरखाव के दौरान अवशिष्ट दबाव के खतरों को प्रभावी ढंग से समाप्त करता है।
• विश्वसनीय सेल्फ-लॉकिंग प्रदर्शन: यांत्रिक स्थिति स्व-लॉकिंग संरचना, कोई स्प्रिंग रीसेट नहीं, ऑपरेशन के बाद स्थिर स्थिति, कोई आकस्मिक विस्थापन या वायु रिसाव नहीं।
• विविधीकृत धागा मिलान: एकाधिक थ्रेड संरचनाएं और प्रकार वैकल्पिक, त्वरित फिटिंग, आंतरिक थ्रेड जोड़ों और लचीली ऑन-साइट असेंबली के लिए KQ2 एयर पाइप के साथ पूरी तरह से संगत।
• टिकाऊ जंग रोधी संरचना: हार्ड एनोडाइज्ड एल्यूमीनियम बॉडी और स्टेनलेस स्टील स्पूल जटिल वातावरण में पहनने के प्रतिरोध, ऑक्सीकरण प्रतिरोध और दीर्घकालिक स्थिर संचालन को प्राप्त करते हैं।
|
तुलना मद |
एचएसवी हैंड स्लाइड वाल्व (3/2 वे) |
4HV हैंड रोटरी वाल्व (4/2/3 वे) |
|
एयर पोर्ट कॉन्फ़िगरेशन |
3 पोर्ट (पी/ए/आर), ऑन-ऑफ और दबाव राहत के लिए समर्पित |
दोहरे सर्किट सिलेंडर स्विचिंग के लिए 4 पोर्ट (पी/ए/बी/आर)। |
|
ऑपरेशन मोड |
अक्षीय आस्तीन पुश-पुल |
90° नॉब रोटेशन |
|
कोर अनुप्रयोग |
वायवीय शाखा स्विच, रखरखाव एयर कट-ऑफ और दबाव से राहत |
सिलेंडर विस्तार और वापसी का प्रत्यक्ष मैनुअल नियंत्रण |
• एकल सिलेंडर शाखा नियंत्रण: उपकरण बंद करने और रखरखाव के लिए मैन्युअल एयर कट-ऑफ और अवशिष्ट दबाव राहत का एहसास करने के लिए वायु स्रोत और सोलनॉइड वाल्व के बीच स्थापित किया गया।
• उपकरण मुख्य एयर कट-ऑफ: समग्र तीव्र दबाव राहत और सुरक्षित शटडाउन ऑपरेशन के लिए टूलींग उपकरण की मुख्य वायु सेवन पाइपलाइन पर लगाया गया।
• वैक्यूम सर्किट स्विचिंग: मैनुअल स्टार्ट-स्टॉप नियंत्रण के लिए वैक्यूम पंप शाखा सर्किट पर लागू; वैक्यूम दबाव को तुरंत छोड़ने और सुरक्षित संचालन सुनिश्चित करने के लिए वाल्व को खींचें।
एसओएलएच एचएसवी श्रृंखला एक 3/2 तरह का सेल्फ-लॉकिंग स्ट्रेट-थ्रू हैंड स्लाइड वाल्व है जिसमें बिल्ट-इन प्रेशर रिलीफ फ़ंक्शन है। चिकनाई मुक्त संचालन, विविध थ्रेड विकल्प और सुरक्षित अवशिष्ट दबाव निकास तर्क की विशेषता, यह वायवीय सर्किट रखरखाव और शाखा ऑन-ऑफ नियंत्रण के लिए मानक मैनुअल वायु स्रोत स्विच वाल्व है।
