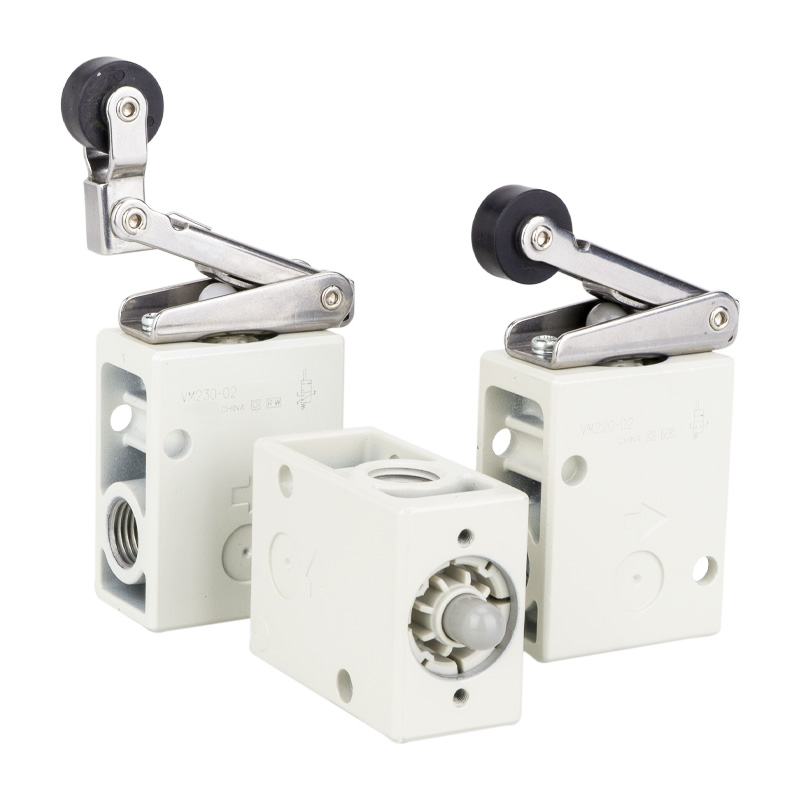

VM2 (VM200) सीरीज मीडियम 2/3 पोर्ट मैकेनिकल पॉपपेट वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     VM2 (VM200) श्रृंखला एक मध्यम आकार का 2/3 पोर्ट मैकेनिकल पॉपपेट वाल्व है जो एसएमसी मानक मॉडल के साथ पूरी तरह से विनिमेय है। विश्वसनीय पॉपपेट सीलिंग निर्माण को अपनाते हुए, इसमें उल्लेखनीय उच्च प्रवाह क्षमता (Cv≈0.87), सार्वभौमिक Rc1/4 मानक पोर्ट, मजबूत औद्योगिक निर्माण और पूर्ण विनिमेय एक्चुएटर हेड शामिल हैं। यह सभी प्रकार की स्वचालित मशीनरी पर स्ट्रोक सीमा का पता लगाने, मैन्युअल संचालन और एयर सर्किट स्विचिंग के लिए मुख्यधारा यांत्रिक नियंत्रण वाल्व है।

मुख्य तकनीकी विशिष्टताएँ

  1 बुनियादी पैरामीटर

     - श्रृंखला कोड: VM200 (संक्षिप्त नाम VM2)

     - सर्किट प्रकार: 2-पोर्ट (VM22x), 3-पोर्ट (VM23x, सामान्य रूप से मानक के रूप में बंद NC)

     - संरचना: उत्कृष्ट सीलिंग और लंबी सेवा जीवन के साथ प्रत्यक्ष अभिनय पॉपपेट प्रकार

     -- लागू द्रव: संपीड़ित हवा, अक्रिय गैस

     - ऑपरेटिंग दबाव रेंज: 0 ~ 1.0 एमपीए (वैक्यूम असंगत)

     -- परिवेश और मध्यम तापमान: -5 ~ +60℃ (आइसिंग की अनुमति नहीं)

     - पोर्ट थ्रेड: आरसी 1/4 (02); वैकल्पिक NPT1/4 (N02), G1/4 (F02)

     -- प्रवाह प्रदर्शन: प्रभावी अनुभागीय क्षेत्र 19 मिमी², सीवी = 0.87

     -- शुद्ध वजन: मानक मॉडल 90 ग्राम

     - पाइपिंग लेआउट: साइड पोर्ट (01), बॉटम पोर्ट (00)

     -- स्नेहन आवश्यकता: स्नेहन-मुक्त; ISO VG32 टरबाइन तेल स्नेहन वैकल्पिक

  2. कुल मिलाकर बाहरी आयाम (मिमी)

     - साइड पोर्ट संस्करण: 17 × 44 × 25

     - निचला पोर्ट संस्करण: 17 × 44 × 30

सर्किट परिभाषा और कार्य तर्क (3-पोर्ट / 2-पोर्ट)

  1. 3-पोर्ट मॉडल (VM23x, सर्वाधिक व्यापक रूप से प्रयुक्त)

     -- पोर्ट 1(पी): मुख्य वायु आपूर्ति इनलेट

     -- पोर्ट 2(ए): सिग्नल आउटपुट को नियंत्रित करें

     -- पोर्ट 3(आर): निकास बंदरगाह

     - NC सामान्य रूप से बंद तर्क: क्रियान्वित नहीं → P, A से कटा हुआ, A, R से जुड़ा हुआ है; सक्रियण के बाद → P, A से जुड़ता है, A निकास R को काट देता है

  2. 2-पोर्ट मॉडल (VM22x)

     -- पोर्ट 1(पी): द्रव इनपुट

     -- पोर्ट 2(ए): नियंत्रण आउटपुट

     - सामान्य रूप से बंद: दबाने पर एयर चैनल खुलता है, रिलीज होने के तुरंत बाद बंद हो जाता है

पूर्ण विनिमेय एक्चुएटर हेड पोर्टफोलियो

 1. रोलर लीवर प्रकार (स्ट्रोक सीमा का पता लगाने के लिए, सबसे लोकप्रिय)

     - वीएम231/221: मानक पोम प्लास्टिक रोलर लीवर

     - VM231S/221S: हेवी-ड्यूटी घर्षण-प्रतिरोधी कार्य स्थितियों के लिए कठोर स्टील रोलर

     -- VM233/223: वन-वे एंटी-रिबाउंड रोलर लीवर

  2. सीधा सवार प्रकार

     VM230/220: स्टैंडर्ड स्ट्रेट पुश प्लंजर

3. पुशबटन प्रकार (मैन्युअल जॉग ऑपरेशन के लिए)

     -- VM232/222: फ्लैट मानक पुशबटन

     -- VM232Y/222Y: आपातकालीन रोक के लिए उच्च दृश्यता वाला पीला मशरूम हेड

     -- VM232G/222G: हरा संकेतक पुशबटन

 4. वैकल्पिक विशेष एक्चुएटर्स

     हिंज लीवर, टॉगल लीवर, लॉक करने योग्य रोटरी नॉब, द्विदिश लीवर और अन्य अनुकूलित ट्रिगर हेड

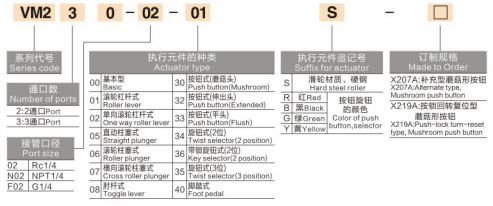

 मॉडल कोड स्पष्टीकरण

   1. (उदाहरण: VM231-02-01S)

     -- VM231: 3-पोर्ट सर्किट + रोलर लीवर एक्चुएटर

     -- 02: पोर्ट थ्रेड आकार (आरसी1/4=02; एन02=एनपीटी1/4; एफ02=जी1/4)

     -- 01: साइड पोर्ट लेआउट (00 = निचला पोर्ट लेआउट)

     - एस: कठोर स्टील रोलर (कोई प्रत्यय नहीं = मानक पीओएम रोलर)

     -- रंग प्रत्यय: ए=मानक काला; Y=पीला मशरूम; जी=हरा बटन

  2. सामान्य मानक मॉडल

     - VM231-02-01A: 3-पोर्ट, POM रोलर, Rc1/4, साइड पोर्ट (सार्वभौमिक सामान्य प्रयोजन मॉडल)

     - VM231S-02-01A: 3-पोर्ट, कठोर स्टील रोलर, Rc1/4, साइड पोर्ट (भारी घर्षण-प्रतिरोधी काम करने की स्थिति)

     -- VM230-02-00A: 3-पोर्ट, सीधा प्लंजर, निचला पोर्ट

     - VM232Y-02-01A: 3-पोर्ट, पीला मशरूम आपातकालीन स्टॉप बटन, साइड पोर्ट

मुख्य उत्पाद लाभ

     - मध्यम उच्च प्रवाह प्रदर्शन: सीवी=0.87, मिनी वीएम1 (सीवी=0.11) की तुलना में लगभग 8 गुना अधिक प्रवाह क्षमता, मध्यम-प्रवाह वायवीय सर्किट से पूरी तरह मेल खाता है

     - यूनिवर्सल आरसी1/4 पोर्ट: उत्कृष्ट क्रॉस-मॉडल अनुकूलता के साथ स्वचालन उपकरण के लिए मानक मुख्यधारा थ्रेड आकार

     - विश्वसनीय पॉपपेट सीलिंग: अच्छी हवा की जकड़न, धूल संदूषण प्रतिरोध, तेज प्रतिक्रिया और विस्तारित सेवा जीवन

     - दोहरी पाइपिंग लेआउट समर्थन: लचीले घने पैनल इंस्टॉलेशन लेआउट के लिए साइड और बॉटम पोर्ट विकल्प

     - पूर्ण एक्चुएटर कवरेज: रोलर लीवर, प्लंजर, फ्लैट बटन और मशरूम हेड यांत्रिक सीमा, मैनुअल जॉग और आपातकालीन स्टॉप सभी परिदृश्यों को कवर करने के लिए उपलब्ध है

     -- हेवी-ड्यूटी मजबूत निर्माण: मेटल वाल्व बॉडी; कठोर औद्योगिक निरंतर संचालन के लिए एस प्रत्यय कठोर स्टील रोलर वैकल्पिक

     - स्नेहन-मुक्त डिज़ाइन: कम रखरखाव कार्यभार, स्वच्छ और पर्यावरण-अनुकूल वायु सर्किट संचालन

विशिष्ट अनुप्रयोग परिदृश्य

     - उपकरण स्ट्रोक सीमा संवेदन: रोलर लीवर एक्चुएटर के साथ सिलेंडर / स्लाइड टेबल पूर्ण स्थिति का पता लगाना

     - मैनुअल जॉग नियंत्रण: पुशबटन के माध्यम से ऑन-साइट मशीन कमीशनिंग और पैनल ऑपरेशन

     - सुरक्षा आपातकालीन इंटरलॉक: तेजी से वायु सर्किट कट-ऑफ के लिए पीला मशरूम हेड

     - जिग और फिक्स्चर स्विचिंग: क्लैंप / अनक्लैंप वायवीय लूप नियंत्रण

     - स्वचालित उत्पादन लाइनें: वर्कस्टेशन स्थिति सिग्नल और यांत्रिक सुरक्षा इंटरलॉक सर्किट

     - पैकेजिंग, कपड़ा और मुद्रण मशीनरी: उच्च आवृत्ति यांत्रिक ट्रिगर नियंत्रण लूप

चयन तुलना: VM1 VS VM2 त्वरित संदर्भ तालिका

एक वाक्य सारांश

     एसओएलएच वीएम2 मध्यम आकार का मैकेनिकल पॉपपेट वाल्व यूनिवर्सल आरसी1/4 पोर्ट, सीवी=0.87 उच्च प्रवाह क्षमता, पूर्ण रेंज विनिमेय एक्चुएटर्स और दोहरी साइड/बॉटम पाइपिंग विकल्पों से सुसज्जित है, जो सभी औद्योगिक स्वचालन वायवीय स्विचिंग सर्किट के लिए मानक मुख्यधारा मैकेनिकल नियंत्रण वाल्व के रूप में कार्य करता है।
