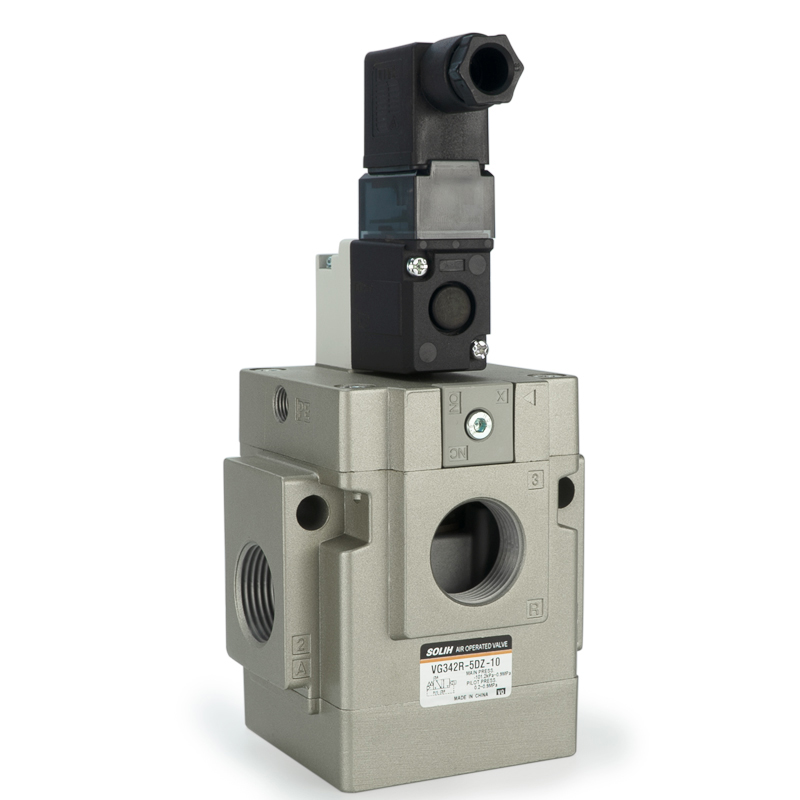

वीजी342 सीरीज 3-वे पायलट संचालित पॉपपेट सोलनॉइड वाल्व | उच्च प्रवाह वैक्यूम और वायवीय नियंत्रण वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | हाई-फ्लो लो-पावर 3-पोर्ट न्यूमेटिक सोलनॉइड वाल्व

1. उत्पाद अवलोकन

     SOLH VG342 श्रृंखला एक हैहाई-फ्लो 3-वे पायलट-संचालित पॉपपेट प्रकार सोलनॉइड वाल्व, मानक वायवीय प्रणालियों में वायु, वैक्यूम और कम दबाव वाले द्रव नियंत्रण के लिए पेशेवर रूप से डिज़ाइन किया गया। इलास्टोमेर सीलिंग, स्नेहन-मुक्त संचालन, अल्ट्रा-लो बिजली की खपत और व्यापक दबाव अनुकूलनशीलता की विशेषता, यह सामान्य कवर प्रतिस्थापन के माध्यम से सामान्य रूप से बंद (एनसी), सामान्य रूप से खुले (एनओ) और बाहरी पायलट मोड के बीच लचीले स्विचिंग का समर्थन करता है। बड़ी प्रवाह क्षमता, तेज प्रतिक्रिया और उच्च आवृत्ति चक्र प्रदर्शन के साथ, यह वैक्यूम सिस्टम, बड़े-बोर वायवीय एक्ट्यूएटर्स और मल्टी-सर्किट मैनिफोल्ड वायवीय उपकरण के लिए एक सार्वभौमिक और कुशल कोर नियंत्रण वाल्व के रूप में कार्य करता है।

2. मुख्य उत्पाद सुविधाएँ

     • पेशेवर पॉपपेट संरचना और विश्वसनीय सीलिंग: उच्च-लोच वाले इलास्टोमेर सीलिंग संरचना के साथ 3-पोर्ट पायलट-संचालित पॉपपेट डिज़ाइन को अपनाता है, जो शून्य रिसाव, टाइट कट-ऑफ और स्थिर दीर्घकालिक चक्रीय संचालन सुनिश्चित करता है।

     • विस्तृत माध्यम एवं दबाव अनुकूलनशीलता: संपीड़ित हवा और वैक्यूम वातावरण के लिए उपयुक्त। आंतरिक पायलट मोड 0.2~0.9MPa का समर्थन करता है, जबकि बाहरी पायलट मोड कवर करता हैपूर्ण वैक्यूम -101.2kPa से 0.9MPa, विभिन्न कम दबाव और वैक्यूम कामकाजी परिस्थितियों के अनुकूल।

     • स्नेहन-मुक्त और कम रखरखाव: अनुकूलित आंतरिक संरचनात्मक डिजाइन तेल स्नेहन की आवश्यकता को समाप्त करता है, दैनिक रखरखाव लागत को कम करता है और मध्यम प्रदूषण से बचाता है, जो स्वच्छ औद्योगिक परिदृश्यों के लिए उपयुक्त है।

     • दोहरी बिजली खपत मोड और ऊर्जा की बचत: मानक डीसी पावर केवल 4W है; कम-शक्ति और दीर्घकालिक ऊर्जावान प्रकार प्राप्त होते हैं1.8W अल्ट्रा-लो बिजली की खपत, उपकरण संचालन ऊर्जा खपत को प्रभावी ढंग से कम करना।

     • बेहतर बड़ा प्रवाह प्रदर्शन: अधिकतम प्रभावी प्रवाह सी-मान 38 डीएम³/(एस·बार) और सीवी मान 9.8 तक पहुंचता है। यह 210 मिमी² तक प्रभावी अनुभागीय क्षेत्र के साथ कई कैलिबर विनिर्देशों का समर्थन करता है, जो बड़े वायवीय घटकों की उच्च-प्रवाह तीव्र वेंटिलेशन मांगों को पूरा करता है।

     • लचीली कार्यात्मक स्विचिंग: वाल्व फ़ंक्शन को केवल ऊपरी कवर को बदलकर, एक वाल्व के बहुउद्देश्यीय को साकार करके और मॉडल इन्वेंट्री लागत को कम करके एनसी (सामान्य रूप से बंद), एनओ (सामान्य रूप से खुला) और बाहरी पायलट मोड के बीच स्वतंत्र रूप से परिवर्तित किया जा सकता है।

     • बहु-कार्यात्मक अनुप्रयोग: अत्यधिक उच्च दृश्य अनुकूलता के साथ पारंपरिक ऑन-ऑफ नियंत्रण वाल्व के साथ-साथ बाहरी पायलट कॉन्फ़िगरेशन के तहत चयन वाल्व और वितरण वाल्व के रूप में उपयोग किया जा सकता है।

3. पूर्ण तकनीकी विशिष्टताएँ

4. विद्युत विशिष्टताएँ

 4.1 रेटेड वोल्टेज

     • एसी वोल्टेज: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • दिष्ट विद्युत धारा का वोल्टेज: 12V, 24V

  4.2 बिजली की खपत

     • मानक डीसी: 4W

     • कम पावर (प्रकार Y): 1.8W

     • दीर्घकालिक ऊर्जावान (प्रकार ई): 1.8W

     • ए.सी: इनरश 12.7वीए/होल्डिंग 7.6वीए

  4.3 वायरिंग विधि

     • जी प्रकार: डायरेक्ट आउटलेट वायरिंग

     • डी प्रकार: DIN सॉकेट प्रकार (संकेतक प्रकाश / ओवरवॉल्टेज संरक्षण के साथ वैकल्पिक)

5. मॉडल कोडिंग नियम और व्याख्या

  विशिष्ट मॉडल उदाहरण: वीजी342-04जी-1ए

     • वीजी342: 3-तरफ़ा उच्च-प्रवाह पायलट-संचालित पॉपपेट सोलनॉइड वाल्व के लिए श्रृंखला कोड

     • पोर्ट आकार कोड: 04=1/2", 06=3/4", 10=1"

     • वायरिंग प्रकार: जी=डायरेक्ट आउटलेट, डी=डीआईएन सॉकेट

     • वोल्टेज कोड: 1=AC100V, 4=AC220V, 6=DC24V

     • सर्किट मोड: ए=सामान्य रूप से बंद (एनसी), बी=सामान्य रूप से खुला (एनओ), आर=बाहरी पायलट

6. विशिष्ट अनुप्रयोग परिदृश्य

     • वैक्यूम सिस्टम नियंत्रण: वैक्यूम सक्शन कप, वैक्यूम जनरेटर और स्वचालित वैक्यूम होल्डिंग और रिलीज सर्किट के लिए बिल्कुल सही।

     • बड़े प्रवाह वाले वायवीय एक्चुएटर्स: तेज और शक्तिशाली वायवीय कार्रवाई का एहसास करने के लिए बड़े-बोर सिलेंडर और वायवीय ग्रिपर के साथ मिलान किया गया।

     • निम्न एवं सूक्ष्म दबाव द्रव सर्किट: कम दबाव वाले वायवीय और सूक्ष्म दबाव वाले द्रव संप्रेषण प्रणालियों के लिए स्थिर नियंत्रण।

     • मैनिफोल्ड वाल्व सिस्टम: मल्टी-सर्किट एकीकृत वायवीय प्रणालियों के लिए मुख्य नियंत्रण वाल्व और चयन/वितरण वाल्व के रूप में उपयोग किया जाता है।

     • उच्च आवृत्ति ऊर्जा-बचत उपकरण: स्वचालित उपकरणों के लिए उपयुक्त जिन्हें बार-बार ऑन-ऑफ कार्रवाई और दीर्घकालिक ऊर्जा-बचत संचालन की आवश्यकता होती है।

एक वाक्य सारांश

     SOLH VG342 श्रृंखला 3-तरफ़ा पायलट-संचालित सोलनॉइड वाल्व एकीकृत हैबड़ा प्रवाह, वैक्यूम अनुकूलता, कम बिजली की खपत और मल्टी-मोड स्विचेबल फ़ंक्शन, वैक्यूम सिस्टम, बड़े-प्रवाह वायवीय सर्किट और उच्च-आवृत्ति स्वचालित उपकरण के लिए एक उच्च-प्रदर्शन, ऊर्जा-बचत और बहुमुखी कोर नियंत्रण वाल्व है।
