ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

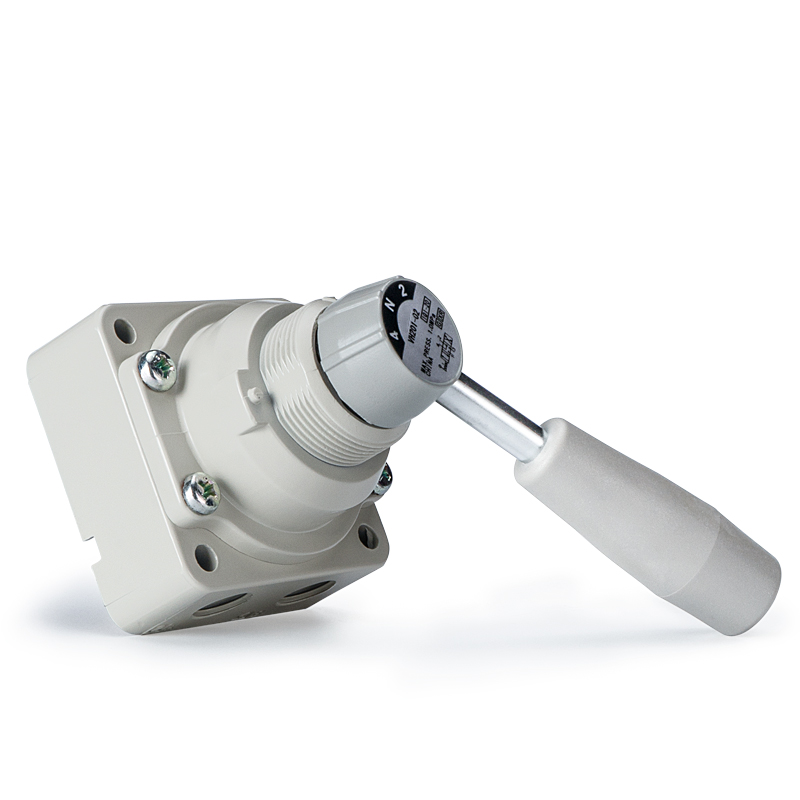

वीएच श्रृंखला एक 4-तरफा मैनुअल रोटरी हैंड वाल्व है जो एयर सर्किट को स्विच करने के लिए 90° हैंडल रोटेशन द्वारा संचालित होता है। इसका व्यापक रूप से उपयोग मैनुअल दिशा परिवर्तन, उपकरण कमीशनिंग, आपातकालीन स्टॉप और वायवीय प्रणालियों में वायु स्रोत स्विचिंग के लिए किया जाता है, जिसमें सरल यांत्रिक संरचना, स्थिर विश्वसनीयता और स्पष्ट दृश्य स्थिति संकेत शामिल है।
- वाल्व प्रकार: 4-वे मैनुअल रोटरी स्पूल वाल्व
- ऑपरेशन मोड: स्थिति स्विचिंग के लिए 90° हैंडल रोटेशन
- पोर्ट परिभाषा: पी सप्लाई इनलेट, ए/बी वर्किंग आउटपुट पोर्ट, आर एग्जॉस्ट पोर्ट
- तीन मानक केंद्र कार्य:
1. केंद्र बंद (मॉडल 200/210): सिलेंडर दबाव बनाए रखने के लिए सभी बंदरगाहों को केंद्र स्थिति में सील कर दिया गया
2. सेंटर एग्जॉस्ट (मॉडल 201/211): पूर्ण दबाव रिलीज के लिए पोर्ट ए और बी एग्जॉस्ट से जुड़ा हुआ है
3. 2-स्थिति (मॉडल 202/212): कोई केंद्र स्थिति नहीं, केवल दो राज्य P→A / P→B
- सीलिंग संरचना: अल्ट्रा-लो आंतरिक रिसाव के साथ सटीक रोटरी स्पूल सील
-- माउंटिंग विकल्प: साइड पाइपिंग / बॉटम पाइपिंग; पैनल माउंटिंग / डायरेक्ट वाल्व बॉडी माउंटिंग।
1. सार्वभौमिक सामान्य पैरामीटर
-- लागू द्रव: संपीड़ित हवा
-- प्रूफ़ दबाव: 1.5 एमपीए
-- अधिकतम परिचालन दबाव: VH200/300/400: 1.0 MPa VH600: 0.7 MPa
-- परिवेश और मध्यम तापमान: -5 ~ +60℃ (आइसिंग की अनुमति नहीं)
-- ऑपरेशन रोटेशन कोण: 90°
-- स्नेहन आवश्यकता: स्नेहन-मुक्त; ISO VG32 टरबाइन तेल स्नेहन वैकल्पिक
-- सामग्री: वाल्व बॉडी - जिंक मिश्र धातु / डाई-कास्ट एल्यूमीनियम; संभाल - इंजीनियरिंग राल
2. श्रृंखला आकार और पोर्ट पैरामीटर तालिका
|
शृंखला कोड |
आरसी पोर्ट आकार |
केंद्र समारोह |
शुद्ध वजन |
| वीएच200/210 |
1/4" |
3-स्थिति वाला केंद्र बंद |
0.38 किग्रा |
| वीएच201/211 |
1/4" |
3-स्थिति केंद्र निकास |
0.38 किग्रा |
| वीएच202/212 |
1/4" |
2-स्थिति कोई केंद्र नहीं |
0.38 किग्रा |
| वीएच300/310 |
3/8" |
3-स्थिति वाला केंद्र बंद |
0.42 किग्रा |
| वीएच400/410 |
1/2", 3/4" |
3-स्थिति वाला केंद्र बंद |
0.8–1.2 किग्रा |
| वीएच600 |
3/4", 1" |
3-स्थिति वाला केंद्र बंद |
2.0 किग्रा |

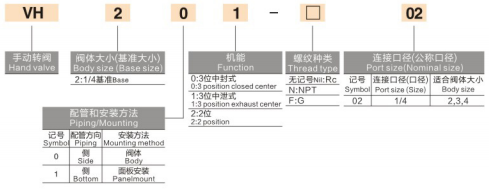

1. उदाहरण: VH210-02
- वीएच: बेस सीरीज कोड
-- 2: आकार कोड (2=1/4", 3=3/8", 4=1/2", 6=1")
-- 1: पाइपिंग लेआउट (0 = साइड पोर्ट, 1 = बॉटम पोर्ट)
-- 0: केंद्र फ़ंक्शन (0=केंद्र बंद, 1=केंद्र निकास, 2=2-स्थिति)
-- 02: पोर्ट आकार कोड (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")
2. लोकप्रिय मानक मॉडल
- VH210-02: 1/4", निचली पाइपिंग, 3-स्थिति केंद्र बंद (सबसे व्यापक रूप से उपयोग किया जाता है)
-- वीएच200-02: 1/4", साइड पाइपिंग, 3-स्थिति वाला केंद्र बंद
- VH201-02: 1/4", साइड पाइपिंग, 3-पोजीशन सेंटर एग्जॉस्ट
- VH310-03: 3/8", निचली पाइपिंग, 3-स्थिति केंद्र बंद
1. अंतर्निर्मित स्थिति लॉक के साथ सहज संचालन
स्पष्ट रूप से दिखाई देने वाली स्विच स्थिति के साथ 90° रोटरी हैंडल; एकीकृत मैकेनिकल पोजिशनिंग लॉक आकस्मिक गलत संचालन को रोकता है।
2. विविध कार्य स्थितियों के लिए तीन केंद्र कार्य विकल्प
- केंद्र बंद (200/210): उपकरण बंद होने के दौरान सिलेंडर क्लैंपिंग दबाव बनाए रखें
-- सेंटर एग्जॉस्ट (201/211): रखरखाव के लिए सुरक्षित दबाव राहत और पूर्ण सिस्टम वेंटिंग
-- 2-स्थिति (202/212): मध्यवर्ती पकड़ स्थिति के बिना सरल द्विदिशात्मक स्विचिंग
3. अत्यधिक लचीला मल्टी-माउंट डिज़ाइन
दोनों साइड पाइपिंग और बॉटम पाइपिंग लेआउट का समर्थन करता है; दो इंस्टॉलेशन विधियां उपलब्ध हैं: पैनल फ्लश माउंटिंग या डायरेक्ट वाल्व बॉडी फिक्सिंग।
4. मजबूत लंबी सेवा जीवन और रखरखाव-मुक्त
उत्कृष्ट धूल और संदूषण प्रतिरोध के साथ टिकाऊ रोटरी सीलिंग संरचना; किसी नियमित स्नेहन या रखरखाव की आवश्यकता नहीं है।
- वायवीय सिलेंडरों के लिए मैनुअल द्विदिशात्मक स्विचिंग
- अस्थायी मैनुअल नियंत्रण, उपकरण कमीशनिंग और रखरखाव के दौरान प्रेशर वेंटिंग
- मशीन सुरक्षा इंटरलॉक के लिए आपातकालीन स्टॉप आइसोलेशन और वायु स्रोत कट-ऑफ
- अर्ध-स्वचालित उत्पादन उपकरण के लिए मैनुअल ट्रिगर स्टेशन
- वायवीय सर्किट प्रदर्शन और बुनियादी नियंत्रण शिक्षण परीक्षण बेंच
SOLH VH 4-वे मैनुअल रोटरी हैंड वाल्व में 90° रोटरी ऑपरेशन, तीन विनिमेय केंद्र फ़ंक्शन, साइड/बॉटम पाइपिंग विकल्प और डुअल पैनल/वाल्व माउंटिंग विधियां हैं, जो मैनुअल न्यूमेटिक स्विचिंग, ऑन-साइट कमीशनिंग और सुरक्षा एयर सर्किट अलगाव के लिए एक मानक सार्वभौमिक घटक के रूप में कार्य करता है।
