ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच
|
|
1. SOLH 2S श्रृंखला 2/2-तरफा सामान्य रूप से बंद द्रव शट-ऑफ सोलनॉइड वाल्व हैं, जो दो पूर्ण उत्पाद लाइनों में विभाजित हैं:
- डायरेक्ट-एक्टिंग 2एस (030/050 छोटी छिद्र श्रृंखला)
- पायलट-संचालित 2एस (150~500 बड़ी छिद्र श्रृंखला)
2. स्वच्छ पानी, संपीड़ित हवा, चिकनाई वाले तेल, ठंडा करने वाले तरल पदार्थ और कमजोर संक्षारक तरल पाइपलाइनों के स्वचालित चालू/बंद नियंत्रण के लिए डिज़ाइन किया गया। लीक-प्रूफ सीलिंग के साथ कॉम्पैक्ट एकीकृत संरचना; कॉइल्स दीर्घकालिक निरंतर ऊर्जाकरण का समर्थन करते हैं।
- प्रत्यक्ष-अभिनय प्रकार: 0MPa शून्य अंतर दबाव के तहत पूर्ण उद्घाटन, कम दबाव वाली सूक्ष्म-द्रव शाखाओं के लिए आदर्श
- पायलट-संचालित प्रकार: बड़े पाइप आकार के साथ मुख्य आपूर्ति पाइपलाइनों के लिए बड़े बोर और उच्च प्रवाह क्षमता
3. मशीन टूल कूलिंग सर्किट, सफाई स्प्रे लाइन, एयर कंप्रेसर ड्रेन सिस्टम, जल उपचार उपकरण, खाद्य पैकेजिंग तरल स्वचालन के साथ व्यापक रूप से मेल खाता है।
1. 2S डायरेक्ट-एक्टिंग सामान्य रूप से बंद (मॉडल उदाहरण: 2S-L030-08)
-- काम के सिद्धांत:कोई सहायक पायलट वायु कक्ष नहीं; इलेक्ट्रोमैग्नेटिक कॉइल वाल्व सीट को खोलने/बंद करने के लिए सीधे आर्मेचर स्टेम को खींचती है। 0MPa शून्य जल/वायु दबाव में भी पूरी तरह से खुला。
* बिजली बंद: पाइपलाइन के तरल पदार्थ को पूरी तरह से काटने के लिए स्प्रिंग सील को दबाता है;
* पावर ऑन: द्रव मार्ग के लिए वाल्व पोर्ट खोलने के लिए कॉइल आर्मेचर को ऊपर की ओर खींचता है

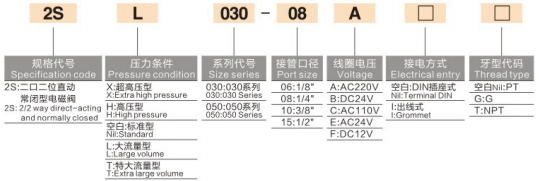

-- पूर्ण मॉडल कोडिंग नियम：2एस - दबाव प्रत्यय - आकार श्रृंखला - पोर्ट थ्रेड - कॉइल वोल्टेज - वायरिंग प्रकार - थ्रेड मानक
* 2एस: डायरेक्ट-एक्टिंग 2/2 वे एनसी सोलनॉइड वाल्व
* दबाव ग्रेड प्रत्यय: रिक्त = मानक / एल = बड़ा प्रवाह / टी = अतिरिक्त बड़ा प्रवाह / एच = उच्च दबाव / एक्स = अतिरिक्त उच्च दबाव
* आकार श्रृंखला: 030 (मिनी), 050 (मध्यम छोटा)
* पोर्ट कोड: 06=जी1/8, 08=जी1/4, 10=जी3/8, 15=जी1/2
* वोल्टेज कोड: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V
* वायरिंग: खाली=डीआईएन प्लग सॉकेट, आई=केबल वायर लीड प्रकार
* धागा: खाली=पीटी टेपर धागा, जी=जी समानांतर बीएसपीपी, टी=एनपीटी अमेरिकी धागा
-- मुख्य लाभ：
*शून्य अंतर दबाव स्टार्टअप, कोई न्यूनतम ऑपरेटिंग दबाव सीमा नहीं, सूक्ष्म निम्न-दबाव द्रव सर्किट के लिए स्थिर संचालन
* अल्ट्रा-कॉम्पैक्ट बॉडी, गुरुत्वाकर्षण प्रतिबंध के बिना मनमाना माउंटिंग कोण
* तेजी से ऑन-ऑफ स्विचिंग चक्र के लिए मिलीसेकंड तेज प्रतिक्रिया
- आवेदन परिदृश्य：
छोटे सीएनसी मशीन टूल कूलिंग ऑयल स्प्रे, मिनी वॉशिंग मशीन माइक्रो स्प्रे, 3सी उपकरण माइक्रो एयर/वॉटर कट-ऑफ, वैक्यूम सहायक जल आपूर्ति, छोटी शाखा पाइपलाइन (जी1/8 ~ जी1/2)।
2. 2S पायलट-संचालित सामान्य रूप से बंद श्रृंखला
-- काम के सिद्धांत:अंतर्निर्मित लघु पायलट नियंत्रण छिद्र; मुख्य डायाफ्राम/स्पूल को ऊपर उठाने के लिए मध्यम पाइपलाइन दबाव पर निर्भर करता है। पूर्ण उद्घाटन के लिए न्यूनतम 0.05MPa अंतर दबाव आवश्यक है। कॉइल केवल कम बिजली की खपत के साथ छोटे पायलट ब्लीड होल को नियंत्रित करता है।
* बिजली बंद: पायलट छेद सील, अपस्ट्रीम दबाव पाइपलाइन को बंद करने के लिए मुख्य सील को संपीड़ित करता है
* पावर ऑन: पायलट चैम्बर दबाव से खून बहता है, मध्यम दबाव उच्च मात्रा में द्रव प्रवाह के लिए मुख्य स्पूल को उठाता है; अधिकतम छिद्र का आकार Φ50 (G2 इंच) तक

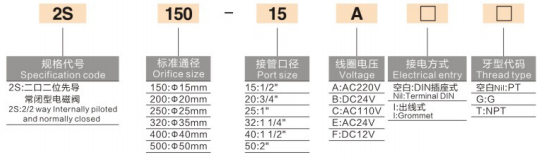

-- पूर्ण मॉडल कोडिंग नियम：2एस - छिद्र का आकार - पोर्ट थ्रेड - कॉइल वोल्टेज - वायरिंग प्रकार - थ्रेड मानक
* 2एस: पायलट-संचालित 2/2 वे एनसी सोलनॉइड वाल्व
* छिद्र फ़्रेम का आकार: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)
* पोर्ट कोड: 15=जी1/2, 20=जी3/4, 25=जी1, 32=जी1-1/4, 40=जी1-1/2, 50=जी2
* वोल्टेज / वायरिंग / थ्रेड कोड पूरी तरह से प्रत्यक्ष-अभिनय वेरिएंट के अनुरूप हैं
-- मुख्य लाभ：
* बड़े स्ट्रेट-थ्रू बोर, अति-उच्च प्रवाह दर, संपूर्ण-लाइन केंद्रीकृत जल/वायु आपूर्ति मेन के लिए न्यूनतम पाइपलाइन दबाव ड्रॉप
* छोटे कम-वाट क्षमता वाले कॉइल बड़े बोर वाल्व बॉडी को चलाते हैं, कम गर्मी पैदा करते हैं, 24 घंटे नॉन-स्टॉप निरंतर संचालन के लिए उपयुक्त हैं
* वाइड फ्लो चैनल को रोकना आसान नहीं है, यह मामूली निलंबित अशुद्धियों वाले औद्योगिक परिसंचारी शीतलन जल के साथ संगत है
--अनुप्रयोग परिदृश्य：
एयर कंप्रेसर मुख्य सेवन/नाली पाइपलाइन, बड़ी असेंबली लाइन स्प्रे सफाई मुख्य जल सर्किट, थोक जल उपचार हेडर पाइप, मुख्य तेल लाइनों को ठंडा करने वाले स्टैम्पिंग उपकरण, हेवी-ड्यूटी औद्योगिक जल आपूर्ति प्रणाली।
1. मानक सामान्य रूप से बंद (एनसी) फ़ंक्शन फ़ैक्टरी डिफ़ॉल्ट
बिजली कट होने पर ऑटो शट-ऑफ, उच्च सिस्टम सुरक्षा के लिए उपकरण शटडाउन के दौरान तरल पदार्थ के अतिप्रवाह और रिसाव को रोकता है।
2. एकाधिक वैकल्पिक सील सामग्री
- मानक एनबीआर नाइट्राइल रबर: पानी, हवा, चिकनाई वाले तेल के लिए सार्वभौमिक
- वैकल्पिक ईपीडीएम एथिलीन प्रोपलीन: एसिड/क्षार प्रतिरोधी, गर्म पानी और खाद्य-ग्रेड स्वच्छ तरल पदार्थ समर्पित
3. टिकाऊ उच्च-तापमान कम-शक्ति का तार
लंबे समय तक निरंतर ऊर्जा के लिए गर्मी प्रतिरोधी इन्सुलेशन कॉइल, एंटी-बर्न स्थिर इन्सुलेशन; लचीले कैबिनेट लेआउट के लिए दोहरे वायरिंग विकल्प (डीआईएन सॉकेट / वायर लीड)।
4. निर्यात के लिए बहु अंतर्राष्ट्रीय थ्रेड मानक
पीटी ब्रिटिश टेपर, जी बीएसपी समानांतर, एनपीटी अमेरिकी धागा वैकल्पिक, घरेलू स्वचालन और विदेशी उत्पादन लाइनों के साथ संगत।
5. पूर्ण दबाव श्रेणीबद्ध अनुकूलन
प्रत्यक्ष-अभिनय श्रृंखला मानक/बड़े प्रवाह/उच्च/अतिरिक्त-उच्च दबाव अनुकूलन का समर्थन करती है; मानक औद्योगिक द्रव दबाव 0.05~1.0MPa के लिए पायलट श्रृंखला मूल रेटेड।
6. गुरुत्वाकर्षण-मुक्त यूनिवर्सल माउंटिंग
ऊर्ध्वाधर, क्षैतिज या उलटा स्थापित किया जा सकता है, तंग विद्युत कैबिनेट आंतरिक लेआउट में फिट बैठता है।
|
पैरामीटर आइटम |
मानक मान |
भेद टिप्पणियाँ |
| वाल्व फ़ंक्शन |
2/2 रास्ता सामान्य रूप से बंद (एनसी) |
प्रत्यक्ष और पायलट प्रकार के लिए समान पावर-ऑफ शट |
| लागू माध्यम |
संपीड़ित हवा, साफ पानी, ठंडा करने वाला तरल पदार्थ, चिकनाई, कमजोर संक्षारक तरल |
भोजन/गर्म पानी के लिए ईपीडीएम सील अनिवार्य |
| ऑपरेटिंग दबाव रेंज |
डायरेक्ट: 0 ~ 1.0MPa (शून्य दबाव स्टार्टअप) /पायलट: 0.05 ~ 1.0MPa (अंतर आवश्यक) |
कोर चयन विभाजन रेखा |
| मध्यम एवं परिवेशीय तापमान |
-10℃ ~ +60℃ |
गर्म पानी के लिए 80℃ तक कस्टम उच्च तापमान संस्करण |
| मानक कुंडल वोल्टेज |
AC220V, DC24V, AC110V, AC24V, DC12V |
वैश्विक निर्यात के लिए मल्टी-वोल्टेज संगत |
| बिजली का संपर्क |
डीआईएन प्लग सॉकेट, ग्रोमेट वायर लीड |
केंद्रीकृत कैबिनेट वायरिंग के लिए डीआईएन को प्राथमिकता दी गई |
| सील सामग्री |
मानक एनबीआर; वैकल्पिक ईपीडीएम (गर्म पानी/कमजोर एसिड प्रतिरोधी) |
खाद्य एवं जल उपचार सर्किट को ईपीडीएम का चयन करना होगा |
|
तुलना मद |
2एस डायरेक्ट-एक्टिंग एनसी (030/050 छोटी श्रृंखला) |
2एस पायलट-संचालित एनसी (150~500 बड़ी बोर श्रृंखला) |
| ड्राइव तंत्र |
कुंडल सीधे स्पूल को धकेलता है, कोई मध्यम दबाव सहायता नहीं |
पायलट होल ब्लीड, मध्यम दबाव मुख्य स्पूल को ऊपर उठाता है |
| न्यूनतम स्टार्टअप दबाव |
0MPa, पूर्ण शून्य अंतर के तहत काम करता है |
≥0.05MPa; पाइपलाइन दबाव के बिना नहीं खुल सकता |
| छिद्र सीमा |
Φ3 ~ Φ8 सूक्ष्म लघु बोर |
Φ15 ~ Φ50 अतिरिक्त बड़ा बोर |
| पोर्ट आकार |
G1/8 ~ G1/2 छोटी शाखा धागा |
G1/2 ~ G2 बड़ी मुख्य पाइपलाइन धागा |
| प्रवाह क्षमता |
कम प्रवाह, एकल-बिंदु शाखा नियंत्रण |
अल्ट्रा-हाई फ्लो, संपूर्ण-लाइन हेडर ट्रांसमिशन |
| कार्य दबाव परिदृश्य |
कम दबाव, रुक-रुक कर सूक्ष्म जल/वायु आपूर्ति |
स्थिर दबाव पाइपलाइन ≥0.1MPa निरंतर संचालन |
| स्थिर दबाव पाइपलाइन ≥0.1MPa निरंतर संचालन |
2S-L030-08B (DC24V G1/4 बड़े प्रवाह प्रत्यक्ष वाल्व) |
2S250-25A (AC220V G1 पायलट उच्च प्रवाह वाल्व) |
1. डायरेक्ट-एक्टिंग एनसी एप्लीकेशन रेंज
- छोटे सीएनसी मशीन टूल्स के लिए सिंगल-पॉइंट कूलिंग ऑयल इंजेक्शन और माइक्रो स्प्रे
- 3सी स्वचालन उपकरण के लिए वैक्यूम सहायक जल आपूर्ति और मिनी एयर सर्किट चालू/बंद
- छोटी अल्ट्रासोनिक सफाई मशीनें, प्रयोगशाला सूक्ष्म द्रव नियंत्रण लूप
- उपकरण रखरखाव शाखा, छोटे फिक्स्चर के लिए एकल-बिंदु पानी/गैस स्विच
2.पायलट-संचालित एनसी एप्लीकेशन रेंज
- एयर कंप्रेसर पूरी मशीन ड्रेन और मुख्य एयर पाइपलाइन बंद
- बड़ी असेंबली लाइन स्प्रे सफाई उपकरण के लिए मुख्य जल सर्किट नियंत्रण
- थोक जल उपचार उपकरण और उच्च-प्रवाह परिसंचारी कूलिंग हेडर पाइप
- खाद्य पैकेजिंग, रासायनिक उपकरण बड़े बोर द्रव मुख्य शट-ऑफ वाल्व
- पाइपलाइन स्थिर दबाव ＜0.05एमपीए, आंतरायिक सूक्ष्म द्रव आपूर्ति → प्रत्यक्ष-अभिनय 2एस चुनना होगा
- पाइप का आकार ≥G1/2, उच्च-प्रवाह मुख्य हेडर, स्थिर दीर्घकालिक जल/वायु दबाव → पायलट-संचालित 2S का चयन करें
- गर्म पानी, खाद्य-ग्रेड, कमजोर एसिड/क्षार माध्यम: ऑर्डर देते समय ईपीडीएम सील निर्दिष्ट करें
- मशीन नियंत्रण कैबिनेट के अंदर केंद्रीकृत वायरिंग: डीआईएन सॉकेट वायरिंग प्रकार को प्राथमिकता दें
-- बाहरी आर्द्र उपकरण: वाटरप्रूफ केबल ग्रंथि के साथ वायर लीड प्रकार चुनें
1. लघु शीतलन शाखा सर्किट
- एएफसी वायु सेवा इकाई → 3वी श्रृंखला 3/2 सोलनॉइड वाल्व → पीयू ट्यूबिंग → 2एस डायरेक्ट-एक्टिंग वाल्व (ठंडा पानी लूप नियंत्रण)
2. पूर्ण मशीन मुख्य जल हैडर सर्किट
- पानी की टंकी / एयर कंप्रेसर मुख्य पाइप → 2S पायलट बड़े बोर वाल्व → मल्टी-स्टेशन स्प्रे शाखा लाइनें
3. विस्फोट रोधी द्रव कार्यशाला सर्किट
-- विस्फोट रोधी वायु स्रोत उपचार इकाई → 50-वीपीई विस्फोट रोधी 3-तरफा वाल्व + कस्टम विस्फोट रोधी कॉइल 2एस पायलट वाल्व
SOLH 2S श्रृंखला 2/2 रास्ता सामान्य रूप से बंद द्रव सोलनॉइड वाल्व शून्य-दबाव स्टार्टअप डायरेक्ट-एक्टिंग छोटे छिद्र मॉडल और कम-शक्ति उच्च-प्रवाह पायलट-संचालित बड़े बोर संस्करण में विभाजित होता है, वैकल्पिक एनबीआर / ईपीडीएम सील, मल्टी-थ्रेड मल्टी-वोल्टेज संगतता के साथ, मशीन टूल्स, वाशिंग लाइन, जल उपचार और खाद्य पैकेजिंग स्वचालन उपकरण पर स्वचालित पानी, वायु, तेल शट-ऑफ नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।
