ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

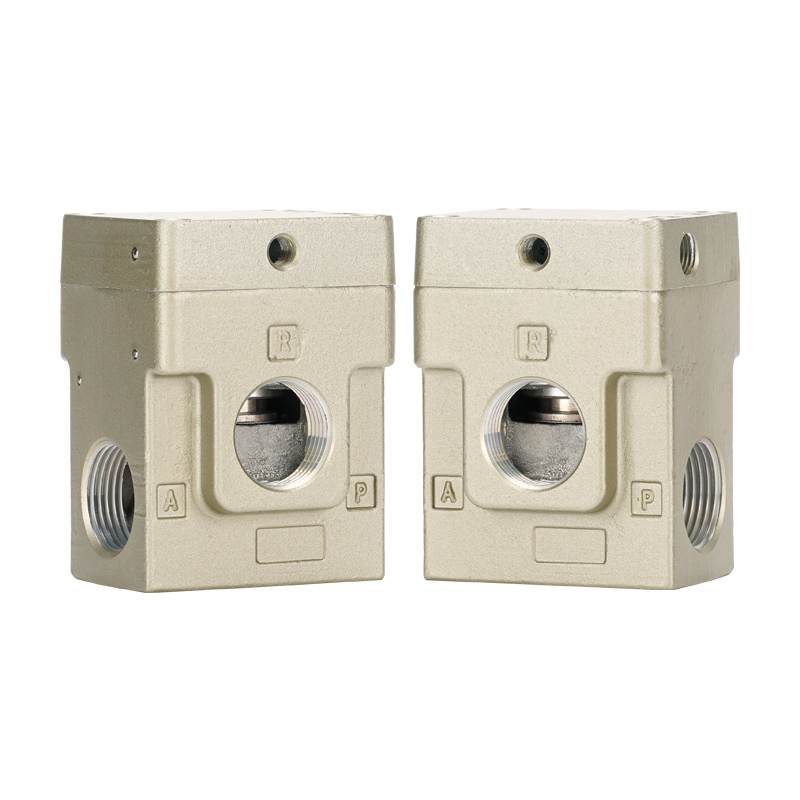

VEX1 श्रृंखला एक उच्च-प्रवाह, उच्च-परिशुद्धता 3-तरफ़ा राहत प्रकार का दबाव नियामक है जिसे रिचगे टेक्नोलॉजी द्वारा SOLH के तहत विकसित किया गया है। यह हेवी-ड्यूटी वायवीय सर्किट के लिए स्थिर निरंतर दबाव रखरखाव, तीव्र निकास और दो/बहु-चरण दबाव विनियमन में माहिर है। यह उच्च दबाव वायु टैंक, उच्च मात्रा वायु प्रवाह और बड़े-बोर उच्च शक्ति सिलेंडर ड्राइव उपकरण के लिए मुख्यधारा दबाव नियंत्रण समाधान है।
1. अति-उच्च प्रवाह क्षमता (मुख्य प्रतिस्पर्धात्मक लाभ)
- पारंपरिक डायाफ्राम डिजाइन के बजाय संतुलित पॉपपेट स्पूल संरचना को अपनाता है, जिसमें बड़े उद्घाटन स्ट्रोक और अल्ट्रा-लो प्रवाह प्रतिरोध शामिल हैं।
- तात्कालिक भारी वायु आपूर्ति मांग का समर्थन करने के लिए सामान्य एआर श्रृंखला नियामकों की तुलना में 3 ~ 5 गुना अधिक प्रवाह दर प्रदान करता है।
-- तेजी से दबाव से राहत, स्थिर पीठ दबाव और दबाव में उतार-चढ़ाव के प्रभावी दमन का एहसास करने के लिए बड़े आकार के ओवरफ्लो एग्जॉस्ट पोर्ट से लैस।
2. उच्च परिशुद्धता दबाव स्थिरीकरण
- हिस्टैरिसीस ≤ 0.03 एमपीए
-- पुनरावर्तनीयता ≤ 0.01 एमपीए
-- संवेदनशीलता ≤ 0.01 एमपीए न्यूनतम दबाव में उतार-चढ़ाव, सटीक निरंतर दबाव और निरंतर प्रवाह कार्य स्थितियों के लिए बिल्कुल उपयुक्त।
3. दो वैकल्पिक नियंत्रण मोड
- एयर पायलट प्रकार (VEX1□00): बाहरी वायवीय सिग्नल P1 द्वारा संचालित, रिमोट कंट्रोल, विस्फोट-प्रूफ कार्यशालाओं और बहु-बिंदु दबाव स्विचिंग सिस्टम पर लागू।
- बाहरी सोलनॉइड पायलट प्रकार (VEX1□00+G): स्वचालित विद्युत दबाव स्विचिंग का एहसास करने के लिए DC24V / AC220V विकल्पों के साथ एकीकृत अंतर्निहित पायलट सोलनॉइड कॉइल।
4. विस्तृत समायोज्य दबाव रेंज और उच्च दबाव प्रतिरोध
- अधिकतम इनलेट कार्य दबाव: 1.0 एमपीए
- एडजस्टेबल सेट प्रेशर रेंज: एयर पायलट संस्करण: 0.05 ~ 0.9 एमपीए सोलेनॉइड पायलट संस्करण: 0.05 ~ 0.7 एमपीए5। उपयोगकर्ता के अनुकूल संचालन और व्यापक तापमान अनुकूलन · कोण सीमा के बिना मुफ्त माउंटिंग ओरिएंटेशन
-- पूरी तरह से स्नेहन-मुक्त डिज़ाइन, तेल-मुक्त शुष्क वायु सर्किट के साथ संगत
-- ऑपरेटिंग तापमान रेंज: 0 ~ 50℃; एयर पायलट मॉडल को 0 ~ 60℃ तक बढ़ाया गया, संघनन विरोधी प्रदर्शन
|
पैरामीटर आइटम |
विशिष्टता विवरण |
| वाल्व विन्यास |
3-वे: पोर्ट 1पी सप्लाई इनलेट / पोर्ट 2ए रेगुलेटेड आउटलेट / पोर्ट 3आर रिलीफ एग्जॉस्ट |
| नियंत्रण मोड |
एयर पायलट संचालित; बाहरी सोलनॉइड पायलट संचालित |
| लागू द्रव |
संपीड़ित हवा (शुष्क हवा/तेल धुंध हवा स्वीकार्य) |
| अधिकतम इनलेट कार्य दबाव |
1.0 एमपीए |
| समायोज्य सेट दबाव |
एयर पायलट: 0.05 ~ 0.9 एमपीए; सोलनॉइड पायलट: 0.05 ~ 0.7 एमपीए |
| नियंत्रण परिशुद्धता सूचकांक |
हिस्टैरिसीस ≤0.03MPa; पुनरावृत्ति/संवेदनशीलता ≤0.01MPa |
| उपलब्ध पोर्ट आकार |
1/8", 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
| मध्यम एवं परिवेश तापमान |
0 ~ 50℃; एयर पायलट वैरिएंट: 0 ~ 60℃ |
| स्नेहन की आवश्यकता |
चिकनाई रहित; ISO VG32 टरबाइन तेल स्नेहन वैकल्पिक |

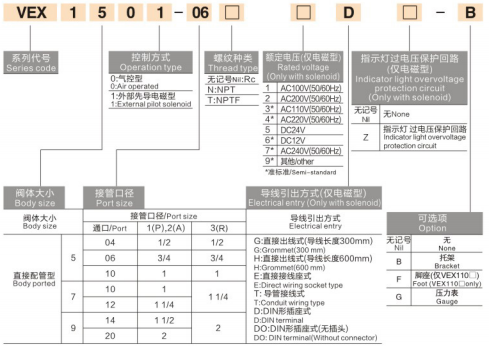

-- VEX110□: छोटे पोर्ट आकार (01/02)
-- VEX120□: मध्यम-छोटे पोर्ट आकार (02/03)
-- VEX130□: मध्यम पोर्ट आकार (03 / 04 / 06 / 10)
-- VEX170□: बड़े पोर्ट आकार (10/12)
-- VEX190□: अतिरिक्त बड़े पोर्ट आकार (14/20) मॉडल कोड उदाहरणVEX1300-03G36-4-01
-- 130 = मध्यम बंदरगाह श्रृंखला
-- 0 = एयर पायलट प्रकार (1 = सोलेनॉइड पायलट प्रकार)
-- 03 = 3/8" पोर्ट थ्रेड
- G36 = DC24V एकीकृत पायलट सोलनॉइड (वैकल्पिक सहायक)
- बड़े वायु भंडारण टैंकों के लिए तीव्र दबाव स्थिरीकरण और तेज़ राहत
- उच्च मात्रा में हवा उड़ाने वाले उपकरण: औद्योगिक धूल हटाना, भाग सुखाना और वायु शुद्धिकरण स्टेशन
-- उच्च-शक्ति सिलेंडर और वायु मोटर: पाइपलाइन दबाव ड्रॉप को खत्म करने के लिए स्थिर बड़े-प्रवाह ड्राइव
- दो-चरण / बहु-चरण दबाव नियंत्रण: वायवीय या विद्युत संकेतों के माध्यम से बहु-दबाव स्विचिंग के लिए एकल नियामक
-- बैलेंस सर्किट और तनाव नियंत्रण: फिल्म/तार उत्पादन, वायवीय बैलेंसर उपकरण के लिए निरंतर तनाव
SOLH VEX1 संतुलित पॉपपेट 3-वे एग्जॉस्ट रेगुलेटर अल्ट्रा-हाई फ्लो क्षमता, 0.01MPa-लेवल हाई प्रिसिजन, बिल्ट-इन रिलीफ एग्जॉस्ट फंक्शन और डुअल एयर/सोलनॉइड पायलट कंट्रोल मोड को जोड़ता है, जो लगातार दबाव स्थिरीकरण, तेजी से राहत और मल्टी-स्टेज प्रेशर स्विचिंग की आवश्यकता वाले हेवी-ड्यूटी न्यूमेटिक सिस्टम के लिए इष्टतम दबाव नियंत्रण विकल्प के रूप में कार्य करता है।
