ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच
 |
 |

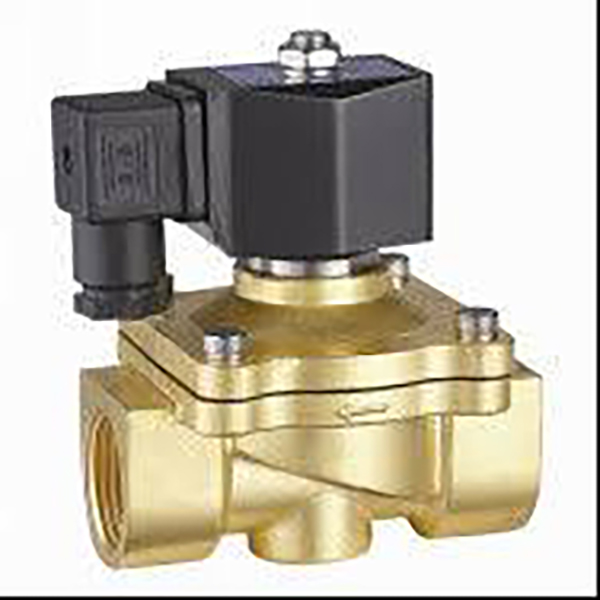

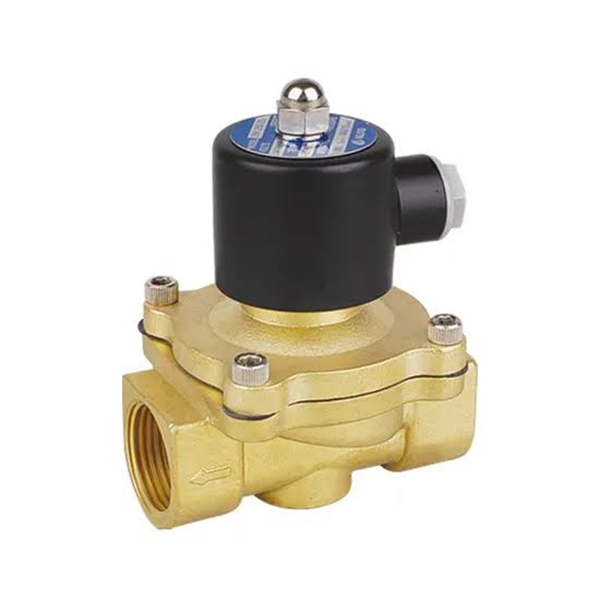

SOLH 2W श्रृंखला सार्वभौमिक औद्योगिक 2/2-तरफा सामान्य रूप से बंद द्रव शट-ऑफ सोलनॉइड वाल्व है, जो दो संरचनात्मक लाइनों में विभाजित है: प्रत्यक्ष-अभिनय 2W (030/050 छोटी श्रृंखला) और पायलट-संचालित 2W (150 ~ 500 बड़ी बोर श्रृंखला)। यह स्वच्छ पानी, संपीड़ित हवा, चिकनाई वाले तेल, ठंडा करने वाले तरल पदार्थ और कमजोर संक्षारक तरल पाइपलाइनों के लिए स्वचालित चालू/बंद नियंत्रण करता है।
* मल्टी-लेयर एंटी-जंग सीलिंग के साथ पीतल वाल्व बॉडी; पूर्ण रेंज चयन के लिए शून्य-दबाव स्टार्टअप प्रत्यक्ष प्रकार और उच्च-प्रवाह पायलट प्रकार के दोहरे विकल्प
* मानकीकृत आयाम और थ्रेड विनिर्देश, वैश्विक निर्यात के लिए पीटी/जी/एनपीटी मल्टी-थ्रेड के साथ संगत
* कम तापमान प्रतिरोधी कुंडल स्थिर दीर्घकालिक निरंतर ऊर्जा का समर्थन करता है
जल उपचार उपकरण, मशीन टूल कूलिंग सर्किट, स्प्रे क्लीनिंग लाइन, एयर कंप्रेसर पाइपलाइन और पूर्ण-उद्योग द्रव स्वचालन प्रणाली के साथ व्यापक रूप से मेल खाता है।
1. 2W डायरेक्ट-एक्टिंग सामान्य रूप से बंद (मॉडल उदाहरण: 2W-L030-08)
--वर्किंग प्रिंसीमिसाल:इलेक्ट्रोमैग्नेटिक कॉइल मुख्य वाल्व सीट को खोलने/बंद करने के लिए सीधे आंतरिक आर्मेचर स्टेम को चलाता है, जिससे 0MPa शून्य मध्यम दबाव के तहत पूर्ण उद्घाटन सक्षम होता है।
* बिजली बंद: पाइपलाइन के तरल पदार्थ को पूरी तरह से काटने के लिए स्प्रिंग सीलिंग गैसकेट को संपीड़ित करता है
* पावर ऑन: विद्युतचुंबकीय बल द्विदिशीय द्रव परिसंचरण का एहसास करने के लिए स्पूल को उठाता है
कोई सहायक पायलट कक्ष नहीं, मिलीसेकंड तेज प्रतिक्रिया गति के साथ अति-सरल संरचना।

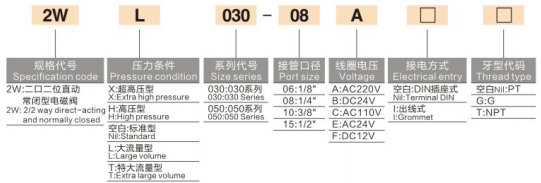

-- पूर्ण मॉडल कोडिंग नियम
2W - दबाव/प्रवाह प्रत्यय - आकार श्रृंखला - पोर्ट थ्रेड - कॉइल वोल्टेज - वायरिंग प्रकार - थ्रेड मानक
* 2W: डायरेक्ट-एक्टिंग 2/2-वे सामान्य रूप से बंद सोलनॉइड वाल्व
* दबाव और प्रवाह प्रत्यय: रिक्त = मानक / एल = बड़ा प्रवाह / टी = अतिरिक्त बड़ा प्रवाह / एच = उच्च दबाव / एक्स = अतिरिक्त उच्च दबाव
* आकार श्रृंखला: 030 (लघु), 050 (मध्यम छोटा)
* पोर्ट कोड: 06=जी1/8, 08=जी1/4, 10=जी3/8, 15=जी1/2
*वोल्टेज कोड: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V
* वायरिंग मोड: ब्लैंक=डीआईएन सॉकेट (नियंत्रण कैबिनेट के लिए मानक), आई=वॉटरप्रूफ वायर लीड (आउटडोर आर्द्र उपकरण)
* धागा मानक: खाली=पीटी ब्रिटिश टेपर धागा, जी=जी समानांतर धागा, टी=एनपीटी अमेरिकी धागा
-- मुख्य लाभ
* शून्य अंतर दबाव स्टार्टअप, कोई न्यूनतम ऑपरेटिंग दबाव सीमा नहीं, वैक्यूम के तहत स्थिर उद्घाटन, सूक्ष्म दबाव और सूक्ष्म प्रवाह जल सर्किट
* अल्ट्रा-कॉम्पैक्ट बॉडी, तंग उपकरण कैबिनेट लेआउट के लिए मनमाना माउंटिंग कोण
* मिलीसेकंड तेज ऑन-ऑफ प्रतिक्रिया, उच्च-आवृत्ति रुक-रुक कर स्टार्ट-स्टॉप चक्रों के लिए उपयुक्त
* कम उपभोग्य लागत वाली छोटी वाल्व बॉडी, एकल-बिंदु शाखा नियंत्रण के लिए किफायती पहली पसंद
-- अनुप्रयोग परिदृश्य
छोटे सीएनसी मशीन टूल्स के लिए सिंगल-पॉइंट कूलिंग ऑयल इंजेक्शन, मिनी स्प्रे क्लीनिंग मशीन, 3सी ऑटोमेशन उपकरण के लिए माइक्रो एयर/वॉटर कंट्रोल, एयर कंप्रेसर के छोटे ब्रांच स्विच, लैब माइक्रो फ्लुइड ऑन/ऑफ कंट्रोल।

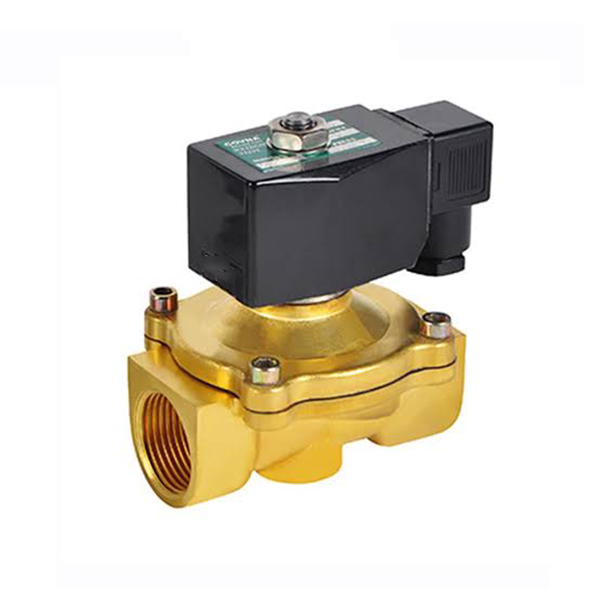

2. 2W पायलट-संचालित सामान्य रूप से बंद (मॉडल उदाहरण: 2W250-25)
-- काम के सिद्धांत:अंतर्निर्मित पायलट ब्लीड छिद्र, बड़े-बोर मुख्य स्पूल को उठाने के लिए पाइपलाइन मध्यम दबाव पर निर्भर; कॉइल केवल कम बिजली की खपत और कम गर्मी उत्पादन के साथ छोटे पायलट छेद को नियंत्रित करता है। न्यूनतम स्टार्टअप अंतर दबाव 0.05MPa, मध्यम दबाव के बिना वाल्व पूरी तरह से नहीं खुल सकता।
* बिजली बंद: पायलट छेद सील, आंतरिक गुहा दबाव पाइपलाइन को बंद करने के लिए सील को संपीड़ित करता है
* पावर ऑन: पायलट चैम्बर दबाव से खून बहता है, मध्यम दबाव जैक उच्च मात्रा में द्रव प्रवाह के लिए मुख्य वाल्व खोलते हैं, अधिकतम छिद्र Φ50 (G2 इंच) तक होता है

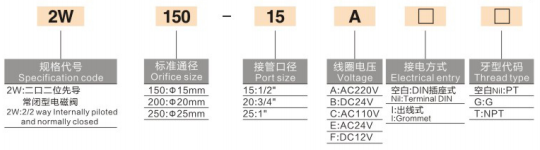

--पूर्ण मॉडल कोडिंग नियम
2W - छिद्र का आकार - पोर्ट थ्रेड - कॉइल वोल्टेज - वायरिंग प्रकार - थ्रेड मानक
* 2W: पायलट-संचालित 2/2-तरफा सामान्य रूप से बंद सोलनॉइड वाल्व
* मानक छिद्र आकार: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)
* पोर्ट कोड: 15=जी1/2, 20=जी3/4, 25=जी1, 32=जी1¼, 40=जी1½, 50=जी2
* वोल्टेज, वायरिंग और थ्रेड कोड डायरेक्ट-एक्टिंग श्रृंखला, संगत कॉइल स्पेयर पार्ट्स के साथ पूरी तरह से विनिमेय हैं
3. मुख्य लाभ
- उच्च मध्यम प्रवाह के लिए अतिरिक्त बड़ा स्ट्रेट-थ्रू बोर, अल्ट्रा-लो पाइपलाइन दबाव हानि, संपूर्ण-लाइन केंद्रीकृत जल/वायु आपूर्ति मेन के लिए आदर्श
- कम-शक्ति का तार बड़े-बोर वाल्व बॉडी को संचालित करता है, 24 घंटों के निरंतर संचालन के तहत कम तापमान में वृद्धि, एंटी-बर्न प्रदर्शन
- चौड़े प्रवाह चैनल को बंद करना आसान नहीं है, छोटे निलंबित अशुद्धियों के साथ औद्योगिक शीतलन जल को प्रसारित करने में सहायता करता है
- एकल पायलट वाल्व कई छोटे प्रत्यक्ष वाल्वों को प्रतिस्थापित कर सकता है, मुख्य पाइपलाइन लेआउट को सरल बना सकता है और खरीद लागत को कम कर सकता है
4.अनुप्रयोग परिदृश्य
बड़ी असेंबली लाइन स्प्रे सफाई उपकरण के लिए मुख्य जल सर्किट नियंत्रण, एयर कंप्रेसर पूर्ण मशीन नाली और मुख्य वायु पाइपलाइन शट-ऑफ, परिसंचारी शीतलन प्रणाली बड़े-प्रवाह हेडर पाइप, जल उपचार उपकरण, खाद्य पैकेजिंग और रासायनिक उपकरण के लिए सामान्य द्रव मास्टर स्विच।
1.समान एनसी सामान्य रूप से बंद फ़ंक्शन (फ़ैक्टरी डिफ़ॉल्ट)
बिजली कटौती होने पर ऑटो शट-ऑफ, उच्च सिस्टम सुरक्षा संरक्षण के लिए उपकरण शटडाउन के दौरान अतिप्रवाह, पानी/वायु रिसाव को प्रभावी ढंग से रोकता है।
2. दोहरी वैकल्पिक सील सामग्री
- मानक एनबीआर नाइट्राइल रबर: साफ पानी, संपीड़ित हवा और चिकनाई वाले तेल की सामान्य कामकाजी परिस्थितियों के लिए सार्वभौमिक
- वैकल्पिक ईपीडीएम एथिलीन प्रोपलीन: गर्मी प्रतिरोधी, कमजोर एसिड और क्षार प्रतिरोधी, गर्म पानी, खाद्य-ग्रेड स्वच्छ तरल पदार्थ और अचार बनाने वाले उपकरण के लिए समर्पित
3. मल्टी-स्पेक यूनिवर्सल संगत कॉइल्स
पूर्ण एसी और डीसी वोल्टेज कवरेज, कम-शक्ति इंसुलेटेड कॉइल लंबे समय तक निरंतर ऊर्जा का समर्थन करता है; दोहरी वायरिंग योजनाएं (डीआईएन सॉकेट / वॉटरप्रूफ वायर लीड) इनडोर कैबिनेट और आउटडोर उपकरण वायरिंग के लिए अनुकूल।
4.बहु अंतर्राष्ट्रीय निर्यात थ्रेड मानक
तीन थ्रेड विकल्प: पीटी ब्रिटिश टेपर, जी पैरेलल बीएसपीपी, एनपीटी अमेरिकन थ्रेड, घरेलू स्वचालन उपकरण और विदेशी उत्पादन लाइन निर्यात मांगों से मेल खाते हैं।
5. गुरुत्वाकर्षण-मुक्त यूनिवर्सल माउंटिंग
वाल्व बॉडी को खोलने/बंद करने के प्रदर्शन को प्रभावित किए बिना लंबवत, क्षैतिज या उलटा स्थापित किया जा सकता है, जो कॉम्पैक्ट कैबिनेट लेआउट के लिए बिल्कुल उपयुक्त है।
6. पूर्ण दबाव ग्रेड अनुकूलन
प्रत्यक्ष श्रृंखला मानक/उच्च दबाव/अतिरिक्त उच्च दबाव/बड़े प्रवाह अनुकूलित संस्करणों का समर्थन करती है; पायलट श्रृंखला मूल रूप से पारंपरिक औद्योगिक द्रव दबाव सीमा 0.05~1.0MPa के अनुकूल होती है।
|
पैरामीटर आइटम |
मानक मान |
संरचनात्मक भेद नोट |
| वाल्व फ़ंक्शन |
2/2 रास्ता सामान्य रूप से बंद (एनसी) |
प्रत्यक्ष और पायलट मॉडल के लिए समान पावर-ऑफ शट |
| लागू माध्यम |
संपीड़ित हवा, साफ पानी, ठंडा करने वाला तरल पदार्थ, चिकनाई, कमजोर संक्षारक तरल |
भोजन और गर्म पानी के सर्किट के लिए ईपीडीएम सील अनिवार्य है |
| ऑपरेटिंग दबाव रेंज |
प्रत्यक्ष: 0 ~ 1.0 एमपीए (शून्य दबाव स्टार्टअप) पायलट: 0.05 ~ 1.0 एमपीए (अंतर दबाव आवश्यक) |
कोर चयन विभाजन रेखा |
| मध्यम एवं परिवेश तापमान |
-10℃ ~ +60℃ |
गर्म पानी के लिए 80℃ तक कस्टम उच्च तापमान संस्करण |
| मानक कुंडल वोल्टेज |
AC220V, DC24V, AC110V, AC24V, DC12V |
वैश्विक निर्यात के लिए मल्टी-वोल्टेज संगत |
| बिजली का संपर्क |
DIN प्लग सॉकेट, IP65 वाटरप्रूफ वायर लीड ग्रोमेट |
केंद्रीकृत कैबिनेट वायरिंग के लिए डीआईएन सॉकेट को प्राथमिकता दी जाती है |
| मानक सील सामग्री |
एनबीआर नाइट्राइल रबर; वैकल्पिक ईपीडीएम एसिड और गर्म पानी प्रतिरोधी |
शुद्ध पानी और खाद्य उपकरण के लिए ईपीडीएम आवश्यक है |
|
तुलना आयाम |
2W डायरेक्ट-एक्टिंग एनसी (030/050 छोटी श्रृंखला) |
2W पायलट-संचालित एनसी (150~500 बड़ी बोर श्रृंखला) |
| ड्राइव संरचना |
कुंडल सीधे स्पूल को धकेलता है, कोई मध्यम दबाव सहायता नहीं |
पायलट छेद से खून बह रहा है, तरल पदार्थ के दबाव से मुख्य स्पूल उठ गया है |
| न्यूनतम स्टार्टअप दबाव |
0MPa, शून्य अंतर के तहत पूरी तरह से खुला |
≥0.05MPa, पाइपलाइन दबाव के बिना खुलने में असमर्थ |
| छिद्र विशिष्टता |
शाखा पाइपों के लिए Φ3~Φ8 सूक्ष्म लघु बोर |
उपकरण मुख्य हेडर पाइप के लिए Φ15~Φ50 अतिरिक्त बड़ा बोर |
| मिलान पोर्ट आकार |
G1/8 ~ G1/2 छोटी शाखा धागा |
G1/2 ~ G2 इंच बड़ी मुख्य पाइपलाइन धागा |
| प्रवाह क्षमता |
कम प्रवाह, स्वतंत्र एकल-बिंदु स्टेशन नियंत्रण |
अल्ट्रा-उच्च प्रवाह, संपूर्ण-लाइन केंद्रीकृत मध्यम संचरण |
| लागू दबाव परिदृश्य |
सूक्ष्म-दबाव, निम्न-दबाव, निर्वात, आंतरायिक सूक्ष्म द्रव |
स्थिर मध्यम-उच्च दबाव निरंतर पाइपलाइन ≥0.1MPa |
| संदर्भ मॉडल उदाहरण |
2W-L030-08B (DC24V G1/4 बड़े प्रवाह प्रत्यक्ष वाल्व) |
2W250-25A (AC220V G1 पायलट हाई-फ्लो वाल्व) |
1. 2W डायरेक्ट-एक्टिंग एनसी लागू फ़ील्ड
- छोटे सीएनसी मशीन टूल्स के लिए सिंगल-पॉइंट कूलिंग ऑयल इंजेक्शन और माइक्रो स्प्रे, सरल स्टेशन माइक्रो द्रव नियंत्रण
- 3सी स्वचालन उपकरण के लिए वैक्यूम सहायक जल आपूर्ति और छोटी वायवीय शाखा चालू/बंद
- छोटे अल्ट्रासोनिक सफाई उपकरण, प्रयोगशाला सूक्ष्म द्रव नियंत्रण लूप
- उपकरण रखरखाव शाखा, छोटे फिक्स्चर के लिए एकल-बिंदु पानी/गैस स्विच
2. 2W पायलट-संचालित एनसी लागू फ़ील्ड
- एयर कंप्रेसर फुल मशीन ड्रेन, वर्कशॉप मुख्य एयर पाइपलाइन कट-ऑफ वाल्व
- बड़े असेंबली लाइन स्प्रे सफाई उपकरण के लिए मास्टर वॉटर सर्किट नियंत्रण
- जल उपचार परिसंचरण प्रणाली, औद्योगिक शीतलन बड़े-प्रवाह हेडर पाइप
- खाद्य पैकेजिंग और संपूर्ण रासायनिक उपकरण के लिए बड़े-बोर द्रव मास्टर स्विच
- पाइपलाइन जल/हवा का दबाव 0.05 एमपीए से नीचे, आंतरायिक सूक्ष्म माध्यम, वैक्यूम सर्किट → 2W प्रत्यक्ष-अभिनय प्रकार का चयन करना होगा
- पाइप का आकार ≥G1/2, संपूर्ण-लाइन मुख्य पाइप उच्च-प्रवाह संचरण, दीर्घकालिक स्थिर दबाव पाइपलाइन → 2W पायलट-संचालित प्रकार का चयन करें
- गर्म पानी, शुद्ध पानी, कमजोर एसिड द्रव काम करने की स्थिति: ऑर्डर देते समय ईपीडीएम फूड-ग्रेड सील निर्दिष्ट करें
- मशीन नियंत्रण कैबिनेट के अंदर केंद्रीकृत वायरिंग: डीआईएन सॉकेट वायरिंग प्रकार को प्राथमिकता दें; आउटडोर स्प्रे और आर्द्र उपकरण I वॉटरप्रूफ वायर लीड प्रकार चुनें
- उच्च दबाव जल सर्किट और उच्च प्रवाह स्टेशन प्रत्यय एच/एल/टी के साथ अनुकूलित वाल्व निकायों का चयन कर सकते हैं
1. लघु शीतलन शाखा सर्किट
एएफसी वायु सेवा इकाई → 3V श्रृंखला 3/2 सोलनॉइड वाल्व → पीयू प्लास्टिक टयूबिंग → 2W प्रत्यक्ष-अभिनय वाल्व (ठंडा पानी सर्किट चालू/बंद नियंत्रण)
2. पूर्ण मशीन मुख्य जल हैडर सर्किट
पानी की टंकी / एयर कंप्रेसर मुख्य पाइप → 2W पायलट बड़े-बोर वाल्व → प्रत्येक स्टेशन स्प्रे पाइपलाइन तक शाखा वितरण
3. विस्फोट रोधी द्रव कार्यशाला सर्किट
विस्फोट-प्रूफ वायु स्रोत उपचार इकाई → कस्टम विस्फोट-प्रूफ कॉइल के साथ 2W पायलट वाल्व, विस्फोट-प्रूफ स्वचालित नियंत्रण पाइपलाइनों से मेल खाता है
SOLH 2W श्रृंखला पीतल 2/2-तरफा सामान्य रूप से बंद द्रव सोलनॉइड वाल्व शून्य-दबाव स्टार्टअप छोटे प्रत्यक्ष-अभिनय संस्करण और कम-शक्ति उच्च-प्रवाह बड़े पायलट-संचालित संस्करण प्रदान करता है, वैकल्पिक एनबीआर / ईपीडीएम खाद्य-ग्रेड सील, मल्टी-थ्रेड और मल्टी-वोल्टेज संगतता के साथ, मशीन टूल्स, स्प्रे वाशिंग लाइन, जल उपचार और खाद्य पैकेजिंग तरल स्वचालन उपकरण पर स्वचालित पानी, वायु, तेल शट-ऑफ नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।
