VM1 (VM100) सीरीज मिनी 2/3 पोर्ट मैकेनिकल पॉपपेट वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

 उत्पाद स्थिति निर्धारण

     VM1 (VM100) श्रृंखला एक लघु 2/3 पोर्ट मैकेनिकल पॉपपेट वाल्व है जो एसएमसी मूल मॉडल के साथ पूरी तरह से विनिमेय है। यह अल्ट्रा-कॉम्पैक्ट लाइटवेट आउटलाइन, वैक्यूम और सकारात्मक दबाव को कवर करने वाली विस्तृत ऑपरेटिंग दबाव सीमा और प्रचुर विनिमेय एक्चुएटर हेड के साथ विश्वसनीय पॉपपेट सीलिंग संरचना को अपनाता है। उपकरण की स्थिति का पता लगाने, स्ट्रोक सीमा सेंसिंग, मैनुअल जॉग ऑपरेशन और कॉम्पैक्ट स्वचालित मशीनरी पर छोटे वायु सर्किट स्विचिंग के लिए व्यापक रूप से उपयोग किया जाता है।

मुख्य तकनीकी विशिष्टताएँ (VM100 / VM1 श्रृंखला)

  1 बुनियादी पैरामीटर

     - सर्किट प्रकार: 2-पोर्ट (एन.सी./एन.ओ.), 3-पोर्ट (एन.सी./एन.ओ.)

     - संरचना: टाइट सीलिंग प्रदर्शन के साथ प्रत्यक्ष अभिनय पॉपपेट प्रकार

     -- लागू द्रव: संपीड़ित हवा, अक्रिय गैस

     - ऑपरेटिंग दबाव रेंज: -100kPa ~ 1.0MPa (वैक्यूम संगत)

     -- परिवेश और मध्यम तापमान: -5 ~ +60℃ (कोई आंतरिक आइसिंग नहीं)

     - पोर्ट थ्रेड आकार: M5, Rc1/8 (NPT1/8 और G1/8 वैकल्पिक)

     -- प्रवाह क्षमता: Cv=0.11, प्रभावी अनुभागीय क्षेत्र 2.5mm²

     - कुल वजन: साइड पोर्ट संस्करण 60 ग्राम, निचला पोर्ट संस्करण 67 ग्राम (अल्ट्रा-लाइटवेट)

     - पाइपिंग लेआउट विकल्प: साइड पोर्ट, बॉटम पोर्ट

     -- स्नेहन आवश्यकता: स्नेहन-मुक्त संचालन

  2. समग्र आयाम

     - साइड पोर्ट मॉडल: 11 × 36 × 16 मिमी

     - निचला पोर्ट मॉडल: 11 × 28 × 25 मिमी

 सर्किट परिभाषा और कार्य तर्क (3-पोर्ट / 2-पोर्ट)

   1. 3-पोर्ट प्रकार (VM13x, सर्वाधिक लोकप्रिय) · पोर्ट 1(P): वायु आपूर्ति इनलेट

     -- पोर्ट 2(ए): आउटपुट नियंत्रित करें

     -- पोर्ट 3(आर): निकास बंदरगाह

     -- सामान्य रूप से बंद एनसी: सक्रिय नहीं → पी, ए से कटा हुआ, ए, आर से जुड़ा हुआ है

     - आम तौर पर ओपन नंबर: असंचालित → पी ए से जुड़ा हुआ है, ए आर से कटा हुआ है

   2. 2-पोर्ट प्रकार (VM12x)

     -- पोर्ट 1(पी): द्रव इनपुट

     -- पोर्ट 2(ए): नियंत्रण आउटपुट

     - सामान्य रूप से बंद तर्क: दबाए जाने पर वायु मार्ग खुलता है, छोड़ने के बाद बंद हो जाता है

विनिमेय एक्चुएटर प्रमुखों की पूरी श्रृंखला

 1. बेसिक स्ट्रेट प्लंजर प्रकार

     -- VM130 / VM120: मानक 4.8 मिमी स्ट्रोक प्लंजर

     - VM130U / VM120U: छोटा 2.5 मिमी स्ट्रोक प्लंजर

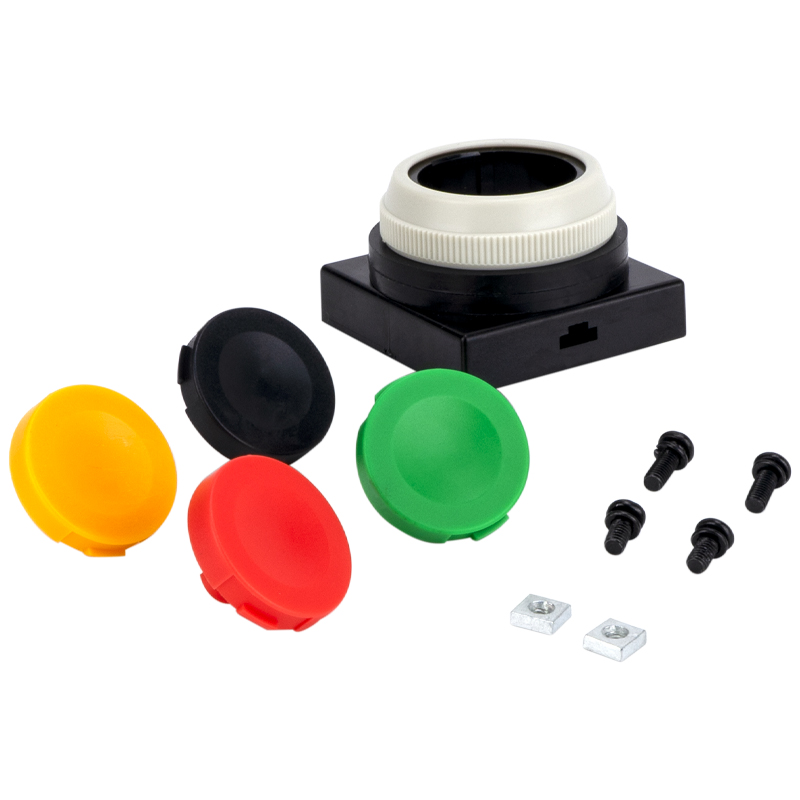

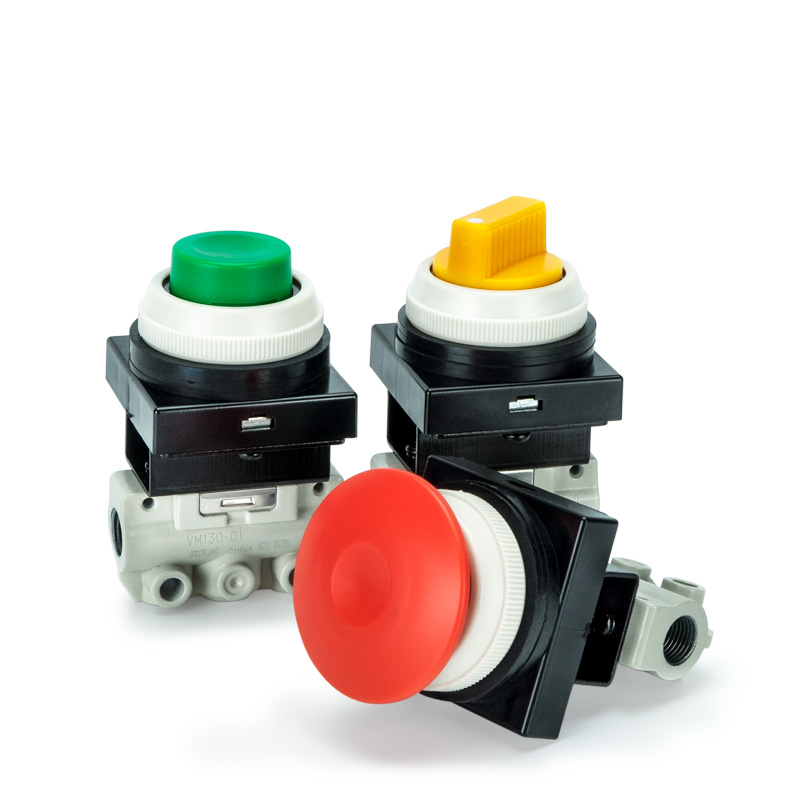

 2. पुशबटन प्रकार (मैन्युअल जॉग ऑपरेशन)

     -- VM132 / VM122: फ्लैट मानक पुशबटन

     -- VM132Y / VM122Y: आपातकालीन रोक और उच्च दृश्यता के लिए पीला मशरूम हेड

     - VM132G / VM122G: हरा संकेतक पुशबटन

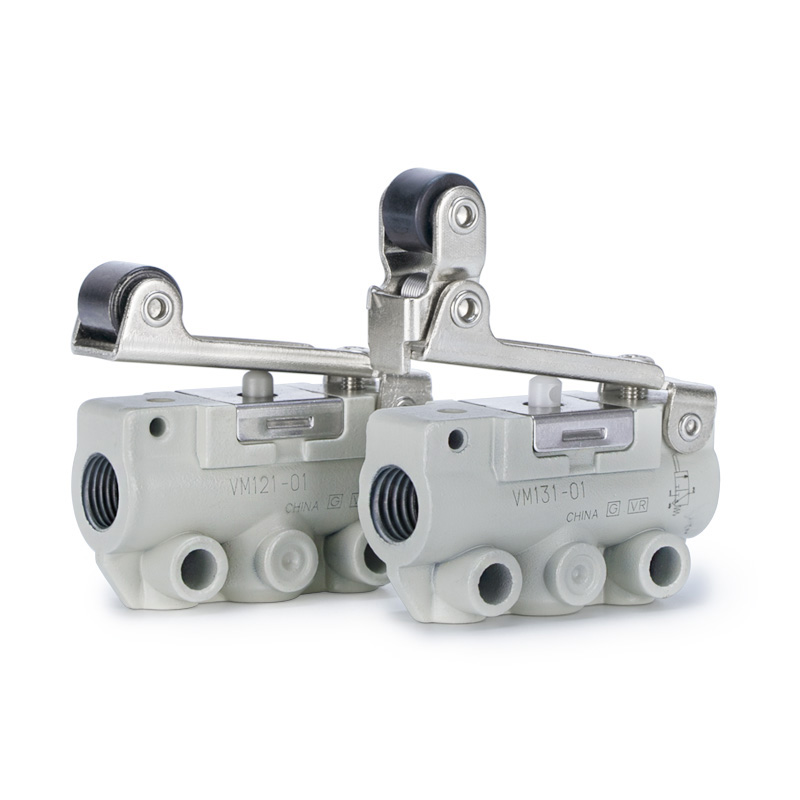

  3. रोलर लीवर प्रकार (स्ट्रोक और सीमा का पता लगाना)

     -- VM131 / VM121: मानक सीधा रोलर लीवर

     - VM131U / VM121U: लघु यात्रा रोलर लीवर

     -- वीएम133 / वीएम123: वन-वे एंटी-रिबाउंड रोलर लीवर

  4. वैकल्पिक अतिरिक्त एक्चुएटर्स

     हिंज लीवर, टॉगल लीवर, लॉक करने योग्य रोटरी नॉब और अधिक अनुकूलित ट्रिगर हेड

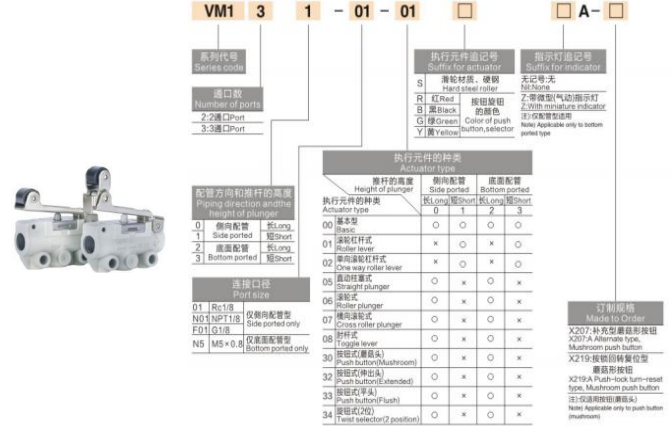

 मॉडल कोड स्पष्टीकरण

  1. (उदाहरण: VM131-01-01A)

     -- VM131: 3-पोर्ट सर्किट + रोलर लीवर एक्चुएटर

     -- 01: पोर्ट थ्रेड कोड (एम5=एम5; आरसी1/8=01; एनपीटी1/8=एन01; जी1/8=एफ01)

     -- 01: साइड पोर्ट लेआउट (02 = निचला पोर्ट लेआउट)

     -- प्रत्यय कोड: ए=मानक; Y=पीला मशरूम; जी=हरा बटन; यू = लघु स्ट्रोक

  2. सामान्य मानक मॉडल

     - VM131-01-01A: 3-पोर्ट रोलर लीवर, Rc1/8, साइड पोर्ट (सबसे व्यापक रूप से उपयोग किया जाने वाला)

     - VM132-M5-00A: 3-पोर्ट फ्लैट पुशबटन, M5 थ्रेड, निचला पोर्ट

     - VM130U-01-N01Y: 3-पोर्ट शॉर्ट प्लंजर, NPT1/8, पीला मशरूम आपातकालीन हेड

मुख्य उत्पाद लाभ

     - अल्ट्रा-छोटा और अल्ट्रा-लाइट: 11 मिमी संकीर्ण चौड़ाई के साथ केवल 60 ग्राम, आंतरिक मशीन एम्बेडिंग और घने पैनल स्टैकिंग इंस्टॉलेशन के लिए बिल्कुल सही

     - व्यापक सार्वभौमिक दबाव रेंज: बहुउद्देश्यीय सर्किट नियंत्रण के लिए 1.0 एमपीए सकारात्मक दबाव तक पूर्ण वैक्यूम के साथ संगत

     -- टिकाऊ पॉपपेट सीलिंग संरचना: उत्कृष्ट वायु जकड़न, लंबी सेवा जीवन और मजबूत धूल संदूषण प्रतिरोध

     - लचीली पाइपिंग और माउंटिंग: साइड / बॉटम पोर्ट विकल्प, साइड माउंटिंग, बॉटम माउंटिंग, वैकल्पिक ब्रैकेट बेस (VM1-B)

     -- स्नेहन-मुक्त डिज़ाइन: कम रखरखाव लागत और स्वच्छ एयर लूप संचालन

     - पूर्ण एक्चुएटर पोर्टफोलियो: मैनुअल जॉग, स्ट्रोक सीमा, सुरक्षा आपातकालीन स्टॉप और सभी यांत्रिक ट्रिगर कार्य परिदृश्यों से मेल खाता है

विशिष्ट अनुप्रयोग परिदृश्य

     - मशीन स्ट्रोक सीमा स्विच: सिलेंडर पूर्ण-स्ट्रोक स्थिति प्रतिक्रिया का पता लगाना

     -- मैनुअल जॉग और उपकरण कमीशनिंग: पैनल पुशबटन मैनुअल टेस्ट एयर सर्किट

     - सुरक्षा इंटरलॉक और आपातकालीन स्टॉप लूप: मशीन सुरक्षा के लिए पीला मशरूम हेड एक्चुएटर

     - मिनी जिग्स और क्लैंपिंग फिक्स्चर: क्लैंप / अनक्लैंप वायवीय स्विचिंग

     - वैक्यूम नियंत्रण सर्किट: -100kPa वैक्यूम स्थिति के तहत स्थिर स्विचिंग

     - सामान्य स्वचालन उपकरण: मैकेनिकल ट्रिगर एयर सिग्नल और स्थिति फीडबैक सर्किट

एक वाक्य सारांश

     SOLH VM1 मिनिएचर मैकेनिकल पॉपपेट वाल्व में अल्ट्रा-लाइट 60g कॉम्पैक्ट बॉडी, विश्वसनीय पॉपपेट सीलिंग, फुल वैक्यूम ~ 1.0MPa ऑपरेटिंग रेंज, डुअल साइड/बॉटम पोर्ट लेआउट और पूर्ण इंटरचेंजेबल एक्चुएटर हेड्स हैं, जो सभी छोटे स्वचालित उपकरणों के लिए पसंदीदा मैकेनिकल ट्रिगर एयर कंट्रोल वाल्व के रूप में काम करते हैं।
