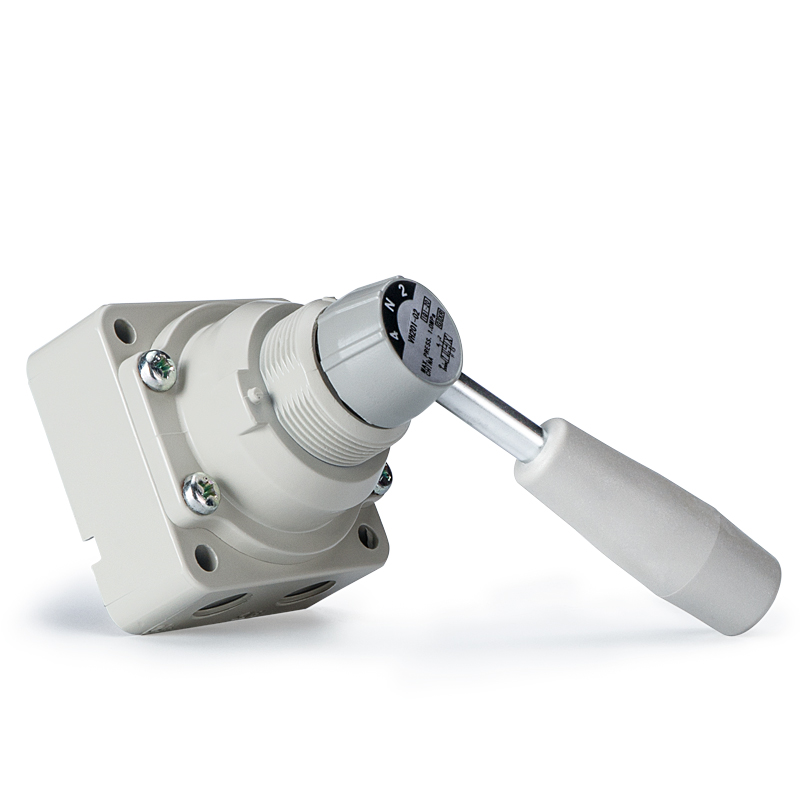

SOLH VH श्रृंखला 4-वे 90° मैनुअल रोटरी हैंड वाल्व तीन वैकल्पिक केंद्र कार्यों के साथ, घूर्णनशील हैंडल द्वारा वायु सर्किट को स्विच करता है: 3-स्थिति केंद्र बंद, 3-स्थिति केंद्र निकास और 2-स्थिति प्रकार। अल्ट्रा-लो आंतरिक रिसाव के लिए सटीक रोटरी स्पूल सील को अपनाते हुए, इसमें जिंक मिश्र धातु / डाई-कास्ट एल्यूमीनियम बॉडी और स्नेहन-मुक्त लंबी सेवा जीवन की सुविधा है, आकस्मिक संचालन से बचने के लिए अंतर्निहित यांत्रिक स्थिति लॉक के साथ। यह साइड पोर्ट और बॉटम पोर्ट पाइपिंग लेआउट का समर्थन करता है, जो पैनल फ्लश माउंटिंग या डायरेक्ट बॉडी फिक्सिंग के लिए उपलब्ध है, पोर्ट आकार Rc1/4" से 1" और अधिकतम ऑपरेटिंग दबाव 0.7~1.0MPa है। केंद्र बंद संस्करण शटडाउन के दौरान सिलेंडर क्लैंपिंग दबाव बनाए रखता है, जबकि केंद्र निकास सुरक्षित रखरखाव के लिए पूरी तरह से दबाव जारी करता है। मैनुअल सिलेंडर रिवर्सिंग, उपकरण कमीशनिंग वेंटिंग, आपातकालीन वायु स्रोत अलगाव, अर्ध-स्वचालित मशीन मैनुअल ऑपरेशन और वायवीय शिक्षण परीक्षण बेंच के लिए व्यापक रूप से उपयोग किया जाता है।

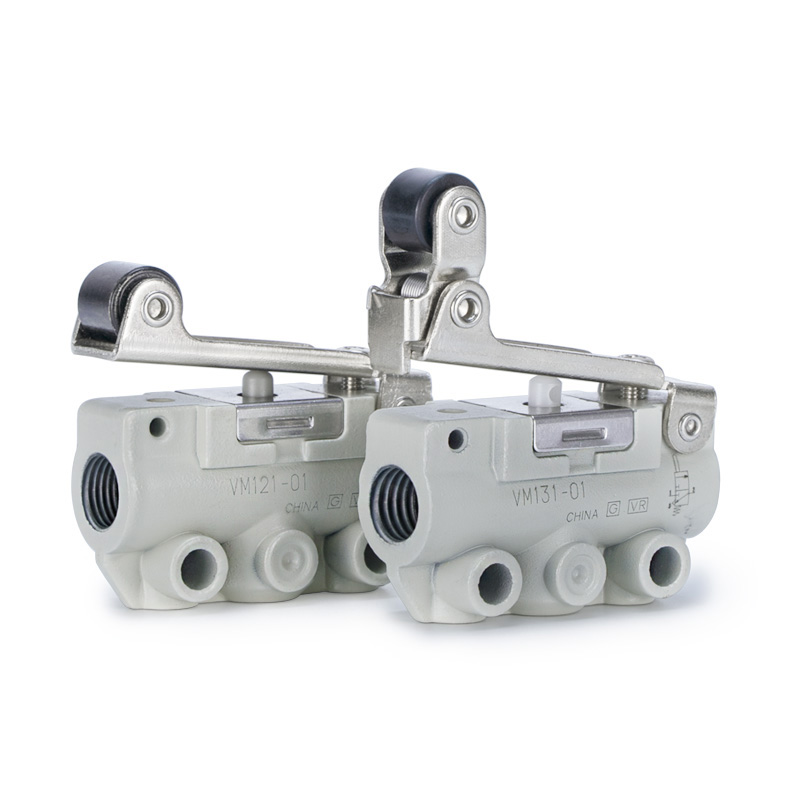

एसओएलएच वीएम1 (वीएम100) लघु 2/3 पोर्ट मैकेनिकल पॉपपेट वाल्व समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। कॉम्पैक्ट विश्वसनीय पॉपपेट सीलिंग संरचना को अपनाते हुए, इसमें मशीनरी के अंदर आसान एम्बेडेड और घने स्टैकिंग इंस्टॉलेशन के लिए अल्ट्रा-संकीर्ण 11 मिमी चौड़ाई और केवल 60 ग्राम वजन है। ऑपरेटिंग दबाव -100kPa वैक्यूम से 1.0MPa सकारात्मक दबाव तक होता है, स्नेहन-मुक्त डिज़ाइन, उत्कृष्ट जकड़न और मजबूत धूल प्रतिरोध के साथ। एम5, आरसी1/8, एनपीटी1/8 और जी1/8 सहित कई थ्रेड विकल्प उपलब्ध हैं, जो साइड पोर्ट और बॉटम पोर्ट पाइपिंग लेआउट का समर्थन करते हैं। विनिमेय एक्चुएटर हेड्स की एक पूरी श्रृंखला की पेशकश की जाती है: मानक/छोटा प्लंजर, सीधा/छोटा/एकतरफा एंटी-रिबाउंड रोलर लीवर, फ्लैट पुशबटन, पीला मशरूम आपातकालीन स्टॉप, हरा संकेतक बटन, हिंज लीवर और लॉक करने योग्य रोटरी नॉब, पूर्ण एनसी/एनओ 2-पोर्ट और 3-पोर्ट वेरिएंट के साथ। सिलेंडर स्ट्रोक लिमिट डिटेक्शन, मैनुअल जॉग कमीशनिंग, सुरक्षा आपातकालीन इंटरलॉक, मिनी जिग फिक्स्चर एयर स्विचिंग और वैक्यूम ट्रिगर सर्किट के लिए व्यापक रूप से लागू, यह कॉम्पैक्ट ऑटोमेशन उपकरण के लिए यूनिवर्सल मैकेनिकल एयर सिग्नल ट्रिगर के रूप में कार्य करता है।

SOLH VM2 (VM200) मीडियम मैकेनिकल पॉपपेट वाल्व मेल खाने वाले SMC मॉडल के साथ पूरी तरह से विनिमेय है। Cv=0.87 प्रवाह गुणांक के साथ मध्यम पॉपपेट निर्माण की विशेषता, इसकी प्रवाह क्षमता मिनी VM1 श्रृंखला की तुलना में लगभग 8 गुना अधिक है, जो मानक Rc1/4 पोर्ट और वैकल्पिक NPT/G1/4 थ्रेड से सुसज्जित है। यह 0~1.0MPa के तहत काम करता है और वैक्यूम के साथ असंगत है, स्नेहन मुक्त पहनने के लिए प्रतिरोधी पॉपपेट सील और मजबूत धातु बॉडी को अपनाता है। साइड पोर्ट और बॉटम पोर्ट पाइपिंग लेआउट उपलब्ध हैं, जो विनिमेय एक्चुएटर्स की पूरी लाइनअप द्वारा समर्थित हैं: मानक पीओएम रोलर / कठोर स्टील घर्षण प्रतिरोधी रोलर लीवर, वन-वे एंटी-रिबाउंड रोलर, स्ट्रेट प्लंजर, फ्लैट पुशबटन, पीला मशरूम आपातकालीन स्टॉप हेड, हरा संकेतक बटन और लॉक करने योग्य हिंज नॉब। कठोर स्टील रोलर वैरिएंट हेवी-ड्यूटी हाई-वियर उत्पादन लाइनों में फिट बैठता है। सिलेंडर और स्लाइड टेबल स्ट्रोक सीमा का पता लगाने, उपकरण मैनुअल जॉग कमीशनिंग, जिग फिक्स्चर एयर स्विचिंग और सुरक्षा आपातकालीन इंटरलॉक के लिए व्यापक रूप से उपयोग किया जाता है, यह पैकेजिंग, कपड़ा, प्रिंटिंग और सामान्य स्वचालन उत्पादन लाइनों के लिए मुख्यधारा के मैकेनिकल एयर ट्रिगर वाल्व के रूप में कार्य करता है।

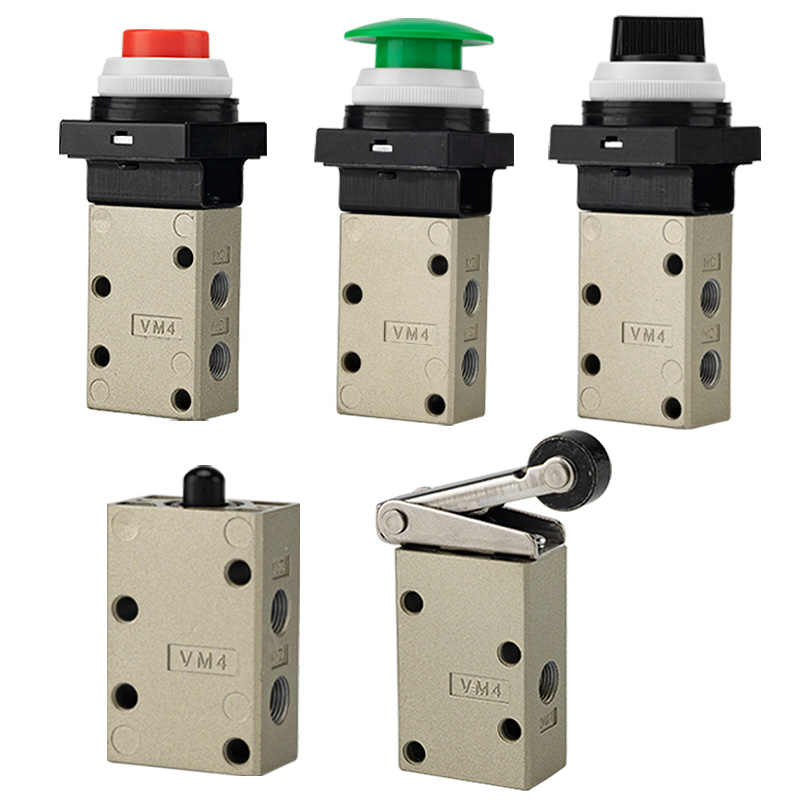

SOLH VM4 (VM400) मध्यम 3-पोर्ट पॉपपेट मैकेनिकल वाल्व, मिनी VM1 और उच्च-प्रवाह VM2 श्रृंखला के बीच स्थित, समकक्ष SMC मॉडल के साथ पूरी तरह से विनिमेय है। इसका मुख्य लाभ -100kPa वैक्यूम से 1.0MPa सकारात्मक दबाव तक पूर्ण दबाव रेंज के साथ संगतता में निहित है, यह सुविधा VM2 पर उपलब्ध नहीं है। यह वैकल्पिक एनपीटी/जी1/8 थ्रेड्स और सीवी=0.38 प्रवाह क्षमता के साथ मानक आरसी1/8 पोर्ट को अपनाता है, जो साइड और बॉटम पोर्ट पाइपिंग लेआउट का समर्थन करता है। ठोस धातु बॉडी के साथ निर्मित, यह 1000m/s² प्रभाव और भारी कंपन का सामना करता है, कठोर हेवी-ड्यूटी उत्पादन लाइनों के लिए उपयुक्त है, लंबे समय तक सेवा जीवन के लिए स्नेहन मुक्त धूल प्रतिरोधी पॉपपेट सीलिंग के साथ। विनिमेय एक्चुएटर्स का एक पूरा सेट प्रदान किया जाता है: मानक / कठोर एंटी-घर्षण स्टील रोलर लीवर, वन-वे एंटी-रिबाउंड रोलर, स्ट्रेट प्लंजर, मल्टी-कलर मशरूम आपातकालीन स्टॉप बटन, 2/3-पोजीशन रोटरी नॉब, लॉक करने योग्य पुशबटन और टॉगल हिंज लीवर। सिलेंडर और स्लाइड टेबल स्ट्रोक लिमिट डिटेक्शन, वैक्यूम सोखना/रिलीज सर्किट, उपकरण मैनुअल जॉग कमीशनिंग, मशीन सुरक्षा आपातकालीन इंटरलॉक और जिग फिक्स्चर स्विचिंग में व्यापक रूप से लागू, यह वैक्यूम संगतता और मजबूत शॉक प्रतिरोध की आवश्यकता वाली कामकाजी परिस्थितियों के लिए आदर्श मध्यम यांत्रिक ट्रिगर वाल्व है।

एसओएलएच आईटीवी उच्च प्रवाह इलेक्ट्रो-वायवीय आनुपातिक वाल्व समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। बंद-लूप दबाव प्रतिक्रिया प्रणाली को अपनाते हुए, यह DC0-10V वोल्टेज, 4-20mA वर्तमान एनालॉग सिग्नल और CC-लिंक, PROFINET, ईथरनेट/IP सहित वैकल्पिक फील्डबस संचार को स्वीकार करता है ताकि ±1% FS नियंत्रण सटीकता और IP65 धूल और स्प्लैश-प्रूफ सुरक्षा के साथ चरणहीन, उच्च-परिशुद्धता दूरस्थ वायु दबाव विनियमन प्राप्त किया जा सके। तीन श्रृंखलाएँ अलग-अलग प्रवाह श्रेणियों को कवर करती हैं: सूक्ष्म निम्न प्रवाह के लिए ITV1100, सार्वभौमिक मध्यम प्रवाह के लिए ITV2100 और 4400 L/मिनट ANR तक भारी उच्च प्रवाह के लिए ITV3100, 0.005 से 0.9 MPa तक समायोज्य दबाव के साथ। यह DC24V कम बिजली आपूर्ति के तहत आरसी/एनपीटी/जी थ्रेड और पुश-इन फिटिंग, बिल्ट-इन एलईडी डिजिटल डिस्प्ले और सेल्फ-डायग्नोसिस अलार्म का समर्थन करता है। बड़े बोर सिलेंडर एक्चुएशन, फिल्म और तार निरंतर तनाव नियंत्रण, अर्धचालक और ऑप्टिकल सटीक प्रक्रियाओं, स्वचालित वितरण और कोटिंग, वेल्डिंग और रिवेटिंग उपकरणों के लिए मल्टी-स्टेज दबाव स्विचिंग, स्वचालित उत्पादन लाइनों पर डिजिटल केंद्रीकृत दबाव नियंत्रण का एहसास करने के लिए कई मैनुअल नियामकों को बदलने के लिए व्यापक रूप से लागू किया जाता है।

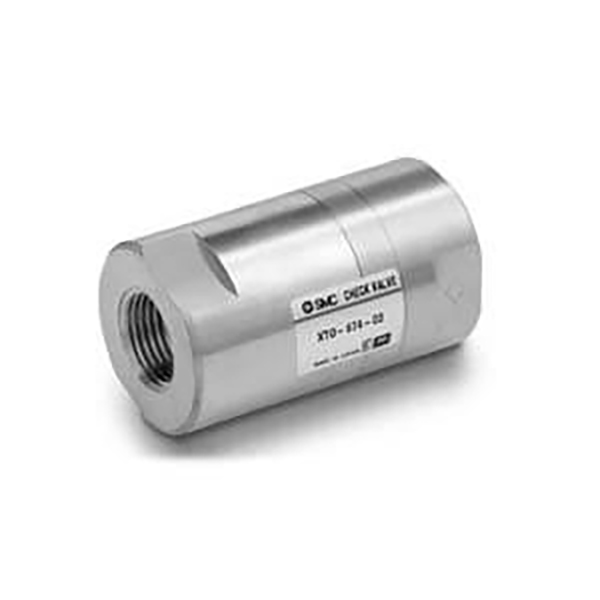

SOLH XTO674 और INA14 इनलाइन चेक वाल्व अल्ट्रा-लो 0.01MPa क्रैकिंग प्रेशर के साथ एक ही संरचनात्मक प्लेटफॉर्म साझा करते हैं, जो वैक्यूम और कम दबाव वाले तरल पाइपलाइनों में एंटी-बैकफ्लो सुरक्षा के लिए संपीड़ित हवा और साफ पानी दोनों के साथ संगत है। XTO674 एक पूर्ण-पीतल क्रायोजेनिक संस्करण है जो -30℃ तक काम करता है; INA14 मानक श्रृंखला पीतल या SUS304 स्टेनलेस स्टील बॉडी प्रदान करती है, जो मानक NBR सील और वैकल्पिक तेल और उच्च तापमान प्रतिरोधी FKM और मौसम-प्रूफ सीआर सील से सुसज्जित है। फ्लो एरो मार्किंग के साथ कॉम्पैक्ट इनलाइन थ्रेडेड डिज़ाइन को अतिरिक्त ब्रैकेट के बिना सीधे पाइपलाइनों में लगाया जा सकता है, जो वैक्यूम जनरेटर और सक्शन कप के बीच स्थापित होने पर वैक्यूम हानि और रिवर्स एयरफ्लो को प्रभावी ढंग से रोकता है। दो श्रृंखलाओं में पाइप संशोधन के बिना प्रत्यक्ष क्षेत्र इंटरचेंज के लिए समान समग्र आयाम और थ्रेड आकार होते हैं, जो व्यापक रूप से क्रायोजेनिक उपकरण, वैक्यूम उत्पादन लाइनों, संक्षारण प्रतिरोधी उच्च तापमान तरल सर्किट और एक तरफा दबाव प्रतिधारण और बैकफ्लो रोकथाम के लिए सामान्य वायवीय और पानी पाइपलाइनों में लागू होते हैं।

एसओएलएच एचएलएच अल्ट्रा-थिन साइड एल रेल लीनियर स्लाइड सिलेंडर इंस्टॉलेशन स्पेस को बचाने के लिए स्लिम लो-प्रोफाइल बॉडी के साथ एकीकृत सिंगल-साइड रीसर्क्युलेटिंग बॉल गाइड रेल को अपनाता है, जो लाइट-लोड सटीक स्थिति के लिए समर्पित एक डबल-एक्टिंग न्यूमेटिक स्लाइड है। बोर का आकार 5-60 मिमी के मानक स्ट्रोक के साथ 6, 10, 16 से 20 मिमी तक होता है, ऑपरेटिंग दबाव 0.15 ~ 0.7 एमपीए और काम करने का तापमान -20 ℃ से 70 ℃ तक होता है। सिलेंडर बॉडी में लचीले पाइपिंग लेआउट के लिए 4-दिशा माउंटिंग टैप छेद और 3-साइड एयर पोर्ट हैं। स्लाइड कैरिज शीर्ष और सामने की सतहों पर फिक्स्चर टैप किए गए छेद और पोजिशनिंग पिन छेद से सुसज्जित है। एक अंतर्निर्मित चुंबकीय रिंग मानक के रूप में आती है, जिसमें चुंबकीय रीड स्विच लगाने के लिए दोहरी तरफ स्लॉट होते हैं। पिस्टन रॉड और कैरिज के बीच फ्लोटिंग जोड़ पार्श्व पार्श्व भार को समाप्त करता है और उत्कृष्ट सीधापन और एंटी-रोटेशन परिशुद्धता सुनिश्चित करता है। ट्विन-रेल एचएलक्यू श्रृंखला की तुलना में, एचएलएच सीमित संकीर्ण स्थान के लिए पतली रूपरेखा पेश करता है, जो व्यापक रूप से 3 सी और सेमीकंडक्टर मिनी निरीक्षण जिग्स, लाइट-ड्यूटी पुश-क्लैंपिंग इकाइयों और कॉम्पैक्ट ऑटोमेशन मशीनरी के अंदर पारस्परिक स्थिति तंत्र में लागू होता है।

एसओएलएच एचएलक्यू / एचएलक्यूएल ट्विन-शाफ्ट स्लाइड सिलेंडर रीसर्क्युलेटिंग बॉल लीनियर गाइड को अपनाते हैं, जिसमें साइड-माउंटेड सिलेंडर और अल्ट्रा-कठोर सममित एचएलक्यूएल मॉडल के साथ एचएलक्यू कॉम्पैक्ट मानक संस्करण शामिल है। बोर का आकार 10-150 मिमी स्ट्रोक के साथ 6 से 25 मिमी तक होता है। ट्विन पैरेलल पिस्टन रॉड डिज़ाइन मजबूत थ्रस्ट और उत्कृष्ट एंटी-टोरसन और एंटी-रोटेशन प्रदर्शन प्रदान करता है। पिस्टन और स्लाइड कैरिज के बीच एक अंतर्निर्मित फ्लोटिंग जोड़ विलक्षण पार्श्व भार को ऑफसेट करता है। बेस में 3-दिशा माउंटिंग टैप किए गए छेद हैं, जबकि स्लाइड कैरिज बहु-सतह स्थिरता माउंटिंग छेद और पोजिशनिंग पिन प्रदान करता है; चुंबकीय रीड स्विच और अंतर्निर्मित चुंबक के लिए साइड स्लॉट मानक के रूप में आते हैं। एकाधिक बफर विकल्प उपलब्ध हैं: डबल / सिंगल एडजस्टेबल एयर बफर, हाइड्रोलिक शॉक अवशोषक और चिकनी पारस्परिकता और उच्च दोहराव स्थिति सटीकता के लिए बाहरी स्टॉप ब्लॉक। एचएलक्यू सीमित स्थान के साथ मध्यम-छोटे भार को फिट करता है, जबकि सममित एचएलक्यूएल भारी भार और गंभीर विलक्षण ऑफसेट को संभालता है। 3सी, सेमीकंडक्टर असेंबली और परीक्षण उपकरण में स्वचालित स्थानांतरण, सटीक क्लैंपिंग और रैखिक स्थिति के लिए व्यापक रूप से उपयोग किया जाता है।

एसओएलएच एचएलएस / एचएलएसएल ट्विन-शाफ्ट स्लाइड सिलेंडर लाइन-कॉन्टैक्ट क्रॉस रोलर गाइड को अपनाते हैं, जो एचएलक्यू बॉल गाइड मॉडल की तुलना में बहुत अधिक कठोरता, दोहराव स्थिति सटीकता और विलक्षण लोड प्रतिरोध प्रदान करते हैं। दो प्रकार उपलब्ध हैं: गंभीर ऑफसेट के बिना मध्यम-छोटे भार के लिए साइड-माउंटेड कॉम्पैक्ट सिलेंडर के साथ मानक एचएलएस; भारी भार, बड़े विलक्षण टॉर्क और अति-सटीक मांगों के लिए केंद्रित सिलेंडर और दोहरे समानांतर रोलर्स के साथ सममित एचएलएसएल। बोर का आकार 6-25 मिमी और स्ट्रोक 10-150 मिमी को कवर करता है। ट्विन पिस्टन रॉड्स शक्तिशाली थ्रस्ट और एंटी-टोरसन प्रदर्शन प्रदान करती हैं, जबकि अंतर्निर्मित फ्लोटिंग जोड़ पार्श्व विक्षेपण तनाव को खत्म करते हैं। आधार 3-दिशा माउंटिंग छेद का समर्थन करता है, स्लाइड कैरिज बहु-सतह स्थिरता धागे और पोजिशनिंग पिन को आरक्षित करता है, और चुंबकीय रिंग प्लस सेंसर स्लॉट मानक के रूप में आते हैं। एडजस्टेबल एयर बफ़र्स, हाइड्रोलिक शॉक अवशोषक और बाहरी मैकेनिकल स्टॉप वैकल्पिक सहायक उपकरण हैं। ऑपरेटिंग तापमान -20℃ से 70℃ तक होता है। सेमीकंडक्टर, मेडिकल ऑटोमेशन, मशीन टूल जिग्स और अन्य हेवी-ड्यूटी अल्ट्रा-प्रिसिजन ट्रांसफर और क्लैंपिंग पोजिशनिंग स्टेशनों में व्यापक रूप से उपयोग किया जाता है।
