ZL‑श्रृंखला वैक्यूम इजेक्टर

SOLIH ZL1 श्रृंखला मल्टी स्टेज ऊर्जा बचत वैक्यूम इजेक्टर, SMC ZL1 के साथ पूरी तरह से विनिमेय। 0.4-0.6MPa आपूर्ति पर अधिकतम सक्शन प्रवाह 100L/मिनट (ANR)। आपूर्ति/रिलीज़ वाल्व संयोजन (K1/K2/B1/B2), वैकल्पिक वैक्यूम दबाव स्विच (NPN/PNP, एनालॉग आउटपुट), संकेतक-वृद्धि सुरक्षा सर्किट के साथ वाल्व रहित या वाल्व संस्करणों के साथ एकीकृत। रोबोट ईओएटी, 3सी पिक एंड प्लेस, लिथियम बैटरी और झरझरा सामग्री हैंडलिंग स्वचालन के लिए आदर्श।

जांच भेजें

उत्पाद वर्णन

ZL‑श्रृंखला मल्टी-स्टेज एनर्जी-सेविंग वैक्यूम इजेक्टर | मॉड्यूलर विद-वाल्व / वाल्वलेस पूर्ण चयन

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी ZL1 मूल श्रृंखला के साथ पूर्ण यांत्रिक और इंटरफ़ेस विनिमेय

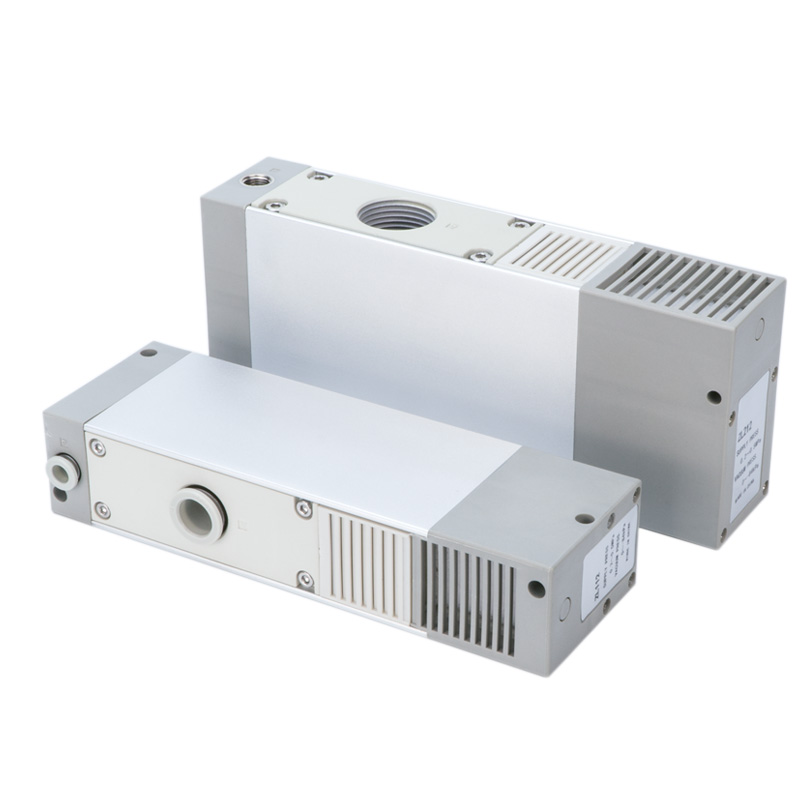

1. उत्पाद अवलोकन

SOLIH ZL1-श्रृंखला मल्टी-स्टेज डिफ्यूज़र वेंचुरी ऊर्जा-बचत वैक्यूम इजेक्टर संरचना को अपनाती है, जो SMC ZL1 मूल आयाम और पोर्ट लेआउट के साथ पूरी तरह से विनिमेय है। समान वायु खपत की स्थिति में, यह उच्च चूषण प्रवाह और कम ऊर्जा हानि प्रदान करता है। हाई-स्पीड पिक-एंड-प्लेस रोबोट मैनिपुलेटर्स और छिद्रपूर्ण सांस लेने वाले वर्कपीस के लिए मजबूत सोखना अनुप्रयोगों के लिए व्यापक रूप से तैनात किया गया है।

चयन के लिए दो मुख्य विन्यास:

• वाल्व रहित प्रकार (वाल्व के बिना): केवल शुद्ध इजेक्टर बॉडी, बाहरी सोलनॉइड वाल्व द्वारा नियंत्रित। कस्टम सिस्टम एकीकरण के लिए कम लागत और अत्यधिक लचीला।

• वाल्व प्रकार के साथ: एकीकृत आपूर्ति वाल्व, रिलीज वाल्व और वैक्यूम दबाव का पता लगाने वाला मॉड्यूल। किसी अतिरिक्त बाहरी वाल्व घटक की आवश्यकता नहीं, सरलीकृत पाइपिंग और तेज़ प्रतिक्रिया। रोबोट एंड-ऑफ-आर्म टूलिंग (ईओएटी) के लिए पसंदीदा मुख्यधारा समाधान।

मॉडल 12ए विनिर्देश: अधिकतम सक्शन प्रवाह 100एल/मिनट (एएनआर), कार्यशील आपूर्ति वायु दबाव 0.4~0.6एमपीए स्वच्छ संपीड़ित हवा। सप्लाई पोर्ट और वैक्यूम पोर्ट वन-टच फिटिंग से सुसज्जित: Φ6 मीट्रिक या Φ1/2‑इंच इंपीरियल वैकल्पिक।

2. सामान्य मॉडल कोडिंग अवलोकन

2.1 वाल्वलेस बेसिक कोडिंग

ZL1‑12A

• ZL1: मल्टी-स्टेज वैक्यूम इजेक्टर श्रृंखला कोड

• 12ए: आकार कोड, अधिकतम सक्शन प्रवाह 100एल/मिनट (एएनआर)

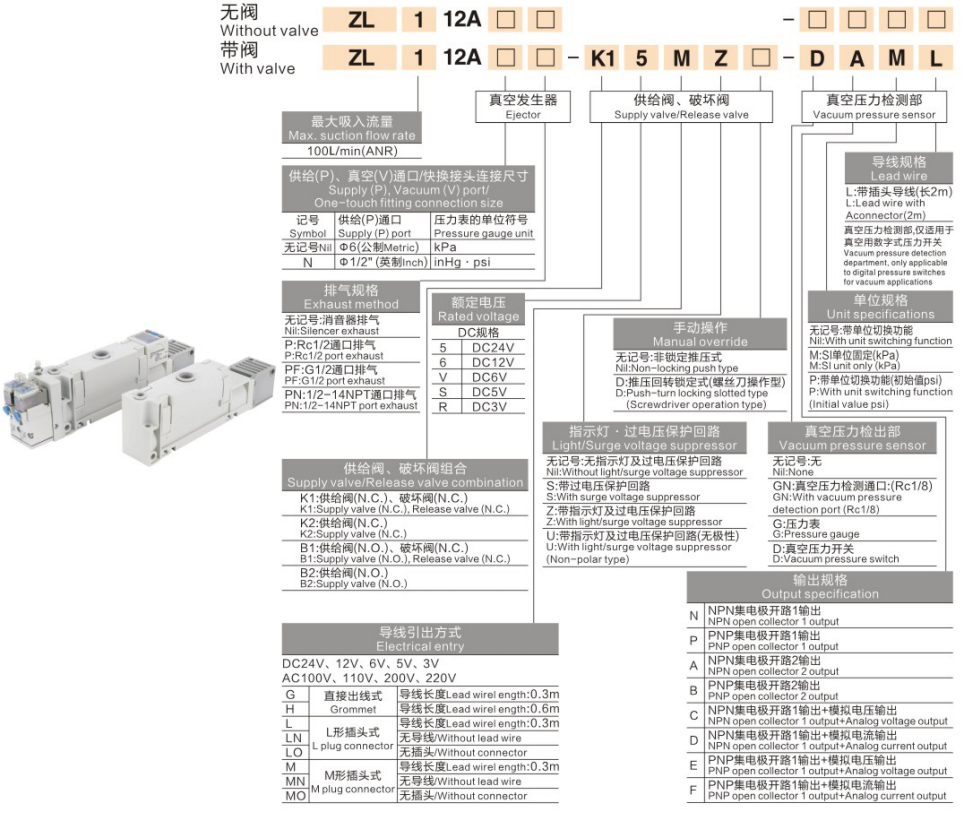

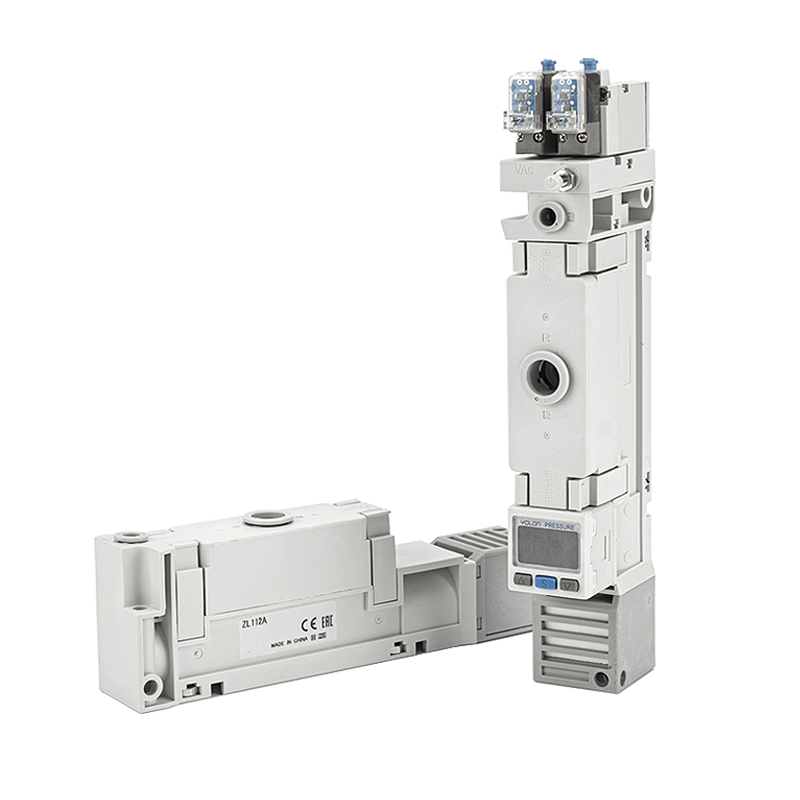

2.2 वाल्व संस्करण के लिए पूर्ण कोडिंग (ड्राइंग उदाहरण)

पूरा उदाहरण:ZL1‑12A‑K15MZ‑DAML

कोड खंड	संगत मॉड्यूल और परिभाषा
ZL1‑12A	श्रृंखला + आकार कोड (100एल/मिनट) वैक्यूम इजेक्टर मुख्य बॉडी
K1	आपूर्ति वाल्व एन.सी. + रिलीज वाल्व एन.सी. संयोजन, आपूर्ति/रिलीज वाल्व असेंबली
5	रेटेड कॉइल वोल्टेज DC24V
M	एम-आकार प्लग-प्रकार तार आउटलेट, केबल लंबाई 0.3 मीटर
Z	संकेतक लैंप और ओवर-वोल्टेज सुरक्षा सर्किट के साथ
D	बिल्ट-इन वैक्यूम प्रेशर स्विच डिटेक्शन यूनिट
A	एनपीएन ओपन-कलेक्टर डुअल-चैनल आउटपुट विनिर्देश
एम(एल)	दबाव-स्विच केबल: प्लग के साथ 0.3 मी / 2 मी, केवल एक का चयन करें

3. पूर्ण चरण-दर-चरण मॉडल कोड ब्रेकडाउन

3.1 आपूर्ति (पी) / वैक्यूम (वी) पोर्ट वन-टच फिटिंग आकार

निशान	आपूर्ति (पी) बंदरगाह	दबाव इकाई विकल्प
कोई निशान/एन नहीं	Φ6 मीट्रिक वन-टच फिटिंग	किलो पास्कल
इंच संस्करण	Φ1/2" इंपीरियल वन-टच फिटिंग	इनएचजी, पीएसआई

3.2 निकास विधि

निशान	निकास विवरण
कोई निशान नहीं	साइलेंसर निकास (मानक, कम शोर प्रदर्शन)
जनसंपर्क	1/4" पोर्ट निकास, केंद्रीकृत निकास के लिए बाहरी पाइपिंग
पीजी1/2	G1/2 पोर्ट निकास, बड़े प्रवाह वाला केंद्रीकृत निकास
पीएन1/2‑14एनपीटी	उत्तर‑अमेरिकी उपकरण के लिए एनपीटी 1/2‑14 पोर्ट निकास

3.3 रेटेड वोल्टेज

कोड	वोल्टेज विशिष्टता
5	DC24V (औद्योगिक मुख्यधारा)
6	DC12V
V	DC6V (वैकल्पिक)
ग्राम रक्षा समिति	DC5V (केवल कस्टम निर्मित)

3.4 आपूर्ति वाल्व और रिलीज वाल्व संयोजन (वाल्व के साथ मॉडल के लिए)

कोड	वाल्व संयोजन	कार्य विवरण
K1	आपूर्ति वाल्व एन.सी. + रिलीज वाल्व एन.सी.	वैक्यूम बिल्ड-अप के लिए ऊर्जा आपूर्ति; तेजी से ब्रेक-वैक्यूम के लिए ऊर्जा रिलीज। मानक मुख्यधारा चयन.
K2	आपूर्ति वाल्व एन.सी. (कोई रिलीज वाल्व नहीं)	केवल आपूर्ति नियंत्रण; वैक्यूम स्वाभाविक रूप से जारी, लागत-अनुकूलित समाधान।
बी 1	आपूर्ति वाल्व संख्या + रिलीज वाल्व एन.सी.	विशेष वैक्यूम-होल्डिंग कार्य स्थितियों के लिए सामान्य रूप से खुले आपूर्ति वाल्व, बिजली बंद होने पर निरंतर वायु आपूर्ति।
बी2	आपूर्ति वाल्व संख्या (कोई रिलीज वाल्व नहीं)	बुनियादी सामान्य रूप से खुली आपूर्ति विन्यास।

3.5 मैनुअल ओवरराइड फ़ंक्शन

निशान	मैनुअल-ओवरराइड ऑपरेशन मोड
कोई निशान नहीं	नॉन-लैचिंग पुश-बटन: सक्रिय करने के लिए पुश करें, रीसेट के लिए रिलीज़ करें।
D	पुश-टर्न लॉकिंग प्रकार (स्क्रूड्राइवर संचालित), कमीशनिंग और डिबगिंग के दौरान निरंतर वायु आपूर्ति के लिए लॉक।

3.6 संकेतक लैंप और ओवर‑वोल्टेज संरक्षण सर्किट

निशान	कॉन्फ़िगरेशन विवरण
कोई निशान नहीं	कोई संकेतक लैंप नहीं और कोई ओवर-वोल्टेज सुरक्षा सर्किट नहीं।
S	कॉइल सेवा जीवन को बढ़ाने के लिए अंतर्निहित ओवर-वोल्टेज सर्ज-सप्रेशन सर्किट।
Z	पावर-ऑन स्थिति विज़ुअलाइज़ेशन के लिए संकेतक लैंप प्लस ओवर-वोल्टेज सुरक्षा सर्किट।
U	पोलरिटी-मुक्त संकेतक लैंप और ओवर-वोल्टेज सुरक्षा सर्किट, मनमाने ढंग से वायरिंग की अनुमति है।

3.7 इलेक्ट्रिकल एंट्री/वायर आउटलेट मोड

कोड	केबल आउटलेट परिभाषा
G	ग्रोमेट केबल प्रविष्टि, केबल की लंबाई: 0.3 मी
H	एल-आकार प्लग-प्रकार आउटलेट, केबल की लंबाई: 0.6 मीटर
एल.एन	एल-आकार प्लग-प्रकार, कोई केबल आपूर्ति नहीं की गई (ग्राहक स्वयं वायरिंग हार्नेस तैयार करता है)
M	एम-आकार प्लग-प्रकार आउटलेट, केबल की लंबाई: 0.3 मीटर
एम.एन.	एम-आकार प्लग-प्रकार, कोई केबल आपूर्ति नहीं की गई (ग्राहक स्वयं वायरिंग हार्नेस तैयार करता है)

3.8 वैक्यूम प्रेशर यूनिट (केवल वैक्यूम-डिटेक्शन से सुसज्जित इकाइयों के लिए मान्य)

निशान	इकाई सेटिंग
कोई निशान नहीं	मल्टी-यूनिट स्विचेबल: केपीए / इनएचजी / पीएसआई चयन योग्य
M	निश्चित-इकाई, केवल केपीए
S	मल्टी-यूनिट स्विचेबल, फ़ैक्टरी प्रीसेट से पीएसआई
P	मल्टी-यूनिट स्विचेबल, फ़ैक्टरी प्रीसेट से पीएसआई

3.9 वैक्यूम प्रेशर डिटेक्शन मॉड्यूल

निशान	डिटेक्शन फ़ंक्शन और अनुप्रयोग
कोई निशान नहीं	कोई पता लगाने वाली इकाई नहीं; शुद्ध इजेक्टर बॉडी, बाहरी सेंसर को अलग से कनेक्ट करें।
जी.एन	वैक्यूम-डिटेक्शन पोर्ट (Rc1/8), बाहरी डिजिटल दबाव गेज या पीएलसी अधिग्रहण मॉड्यूल कनेक्ट करें।
G	स्थानीय ऑन-साइट विज़ुअल वैक्यूम-लेवल रीडिंग के लिए अंतर्निहित एनालॉग दबाव गेज।
D	बिल्ट-इन वैक्यूम प्रेशर स्विच, गुम-पार्ट अलार्म और वर्कपीस-इन-प्लेस फीडबैक के लिए आउटपुट स्विच / एनालॉग सिग्नल।

3.10 आउटपुट विशिष्टता (डी-टाइप वैक्यूम प्रेशर स्विच के लिए)

कोड	आउटपुट मोड विवरण
N	एनपीएन ओपन-कलेक्टर 1-चैनल आउटपुट, पीएलसी एनपीएन इनपुट चैनल के लिए मानक
P	पीएनपी ओपन-कलेक्टर 1-चैनल आउटपुट
A	एनपीएन ओपन-कलेक्टर डुअल-चैनल स्वतंत्र आउटपुट
W	पीएनपी ओपन-कलेक्टर डुअल-चैनल स्वतंत्र आउटपुट
C	एनपीएन 1-चैनल स्विच + एनालॉग वोल्टेज आउटपुट
D	एनपीएन 1-चैनल स्विच + एनालॉग करंट आउटपुट
E	पीएनपी 1-चैनल स्विच + एनालॉग वोल्टेज आउटपुट
F	पीएनपी 1-चैनल स्विच + एनालॉग करंट आउटपुट

3.11 दबाव‑स्विच केबल विशिष्टता (डी-प्रकार के लिए)

कोड	केबल परिभाषा
L	प्री-असेंबल प्लग-इन केबल, कुल लंबाई: 2 मी
M	प्री-असेंबल प्लग-इन केबल, कुल लंबाई: 0.3 मी

4. मुख्य तकनीकी विशिष्टताओं का सारांश

पैरामीटर आइटम	मानत विशिष्टताएँ
काम के सिद्धांत	मल्टी-स्टेज डिफ्यूज़र वेंचुरी वैक्यूम इजेक्टर, उच्च दक्षता ऊर्जा-बचत संरचना
अधिकतम सक्शन प्रवाह(12ए आकार)	100 लीटर/मिनट (एएनआर)
मानक आपूर्ति वायु दबाव	0.4 ~ 0.6एमपीए
आपूर्ति/वैक्यूम पोर्ट	वन-टच फिटिंग: Φ6 मीट्रिक / Φ1/2" इंपीरियल वैकल्पिक
निकास विकल्प	मानक साइलेंसर निकास; पीआर/पीजी/पीएन पोर्ट-प्रकार केंद्रीकृत बाहरी निकास वैकल्पिक
रेटेड कुंडल वोल्टेज	DC24V / DC12V / DC6V; DC5V कस्टम अनुरोध पर उपलब्ध है
विद्युत प्रवेश विकल्प	जी ग्रोमेट / एच‑एल आकार प्लग / एम‑एम आकार प्लग; ग्राहक वायरिंग के लिए एलएन/एमएन केबल-रहित संस्करण
वैक्यूम डिटेक्शन यूनिट	कोई पहचान नहीं / जीएन डिटेक्शन पोर्ट (आरसी1/8) / जी स्थानीय दबाव नापने का यंत्र / डी अंतर्निर्मित वैक्यूम दबाव स्विच
सिग्नल आउटपुट	एनपीएन/पीएनपी सिंगल-डुअल चैनल स्विच आउटपुट; एनालॉग वोल्टेज/वर्तमान आउटपुट वैकल्पिक
संकेतक और सर्ज-संरक्षण	कोई सुरक्षा नहीं / एस सर्ज-सुरक्षा / जेड संकेतक+सुरक्षा / यू पोलरिटी-मुक्त संकेतक+सुरक्षा

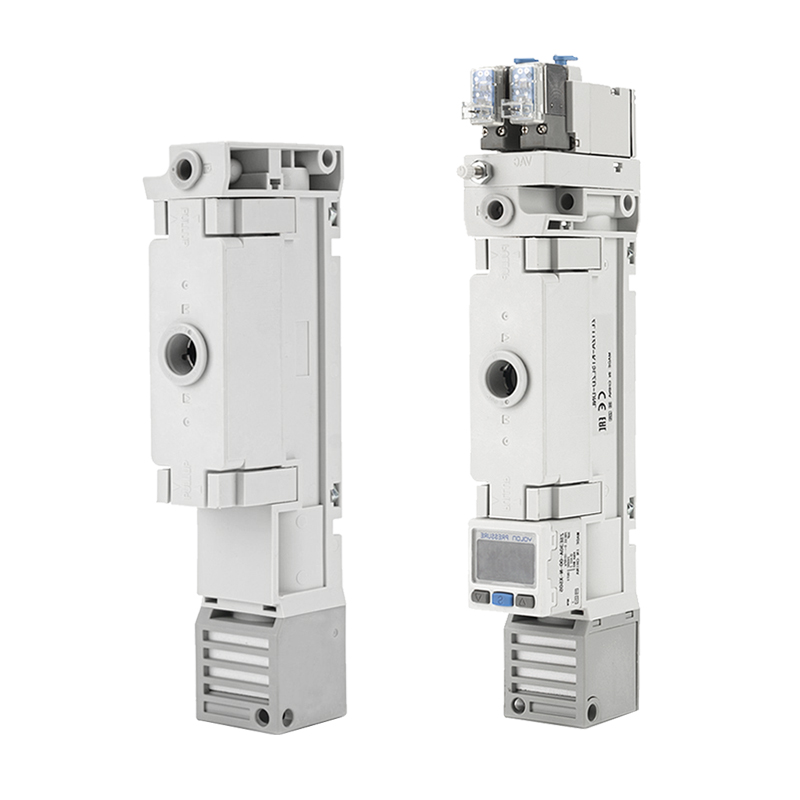

5. वाल्व रहित बनाम वाल्व चयन संदर्भ तालिका

तुलना मद	वाल्व रहित प्रकार ZL1‑12A	वाल्व प्रकार ZL1‑12A‑K1 के साथ…
एकीकृत वाल्व	कोई अंतर्निर्मित वाल्व नहीं, बाहरी 3-तरफ़ा सोलनॉइड वाल्व की आवश्यकता है	एकीकृत आपूर्ति वाल्व + रिलीज वाल्व (K1/K2/B1/B2 श्रृंखला)
वैक्यूम ब्रेक विधि	बाहरी वाल्व या प्राकृतिक रिलीज द्वारा नियंत्रित	वर्कपीस को तेजी से गिराने के लिए बिल्ट-इन रिलीज वाल्व द्वारा तत्काल वैक्यूम ब्रेक
प्रतिक्रिया की गति	बाहरी वाल्व और पाइप-लाइन लेआउट पर निर्भर	उच्च-चक्र-दर रोबोट अनुप्रयोग के लिए तेज़ एकीकृत प्रतिक्रिया
पाइपिंग जटिलता	अलग वाल्व, फिटिंग और फिल्टर सहायक उपकरण की आवश्यकता है	अत्यधिक एकीकृत, न्यूनतम ऑन-साइट पाइपिंग कार्य
लागत एवं लचीलापन	न्यूनतम लागत, अधिकतम सिस्टम-डिज़ाइन लचीलापन	उच्च एकीकरण स्तर, रोबोट ईओएटी एंड इफ़ेक्टर के लिए पसंदीदा
दबाव का पता लगाना	बाहरी वैक्यूम दबाव स्विच की आवश्यकता है	वैकल्पिक अंतर्निर्मित जी दबाव नापने का यंत्र / डी वैक्यूम दबाव स्विच

6. मानक वैक्यूम सर्किट कॉन्फ़िगरेशन समाधान

समाधान 1: वाल्व रहित लागत-अनुकूलित सर्किट

AFC2000 गैर-तेल दो-इकाई वायु स्रोत उपचार → 3V110 3-तरफा सोलनॉइड वाल्व → ZL1‑12A वाल्वलेस वैक्यूम इजेक्टर → ZPT वैक्यूम सक्शन कप

समाधान 2: वाल्व हाई स्पीड रोबोट पिक एंड प्लेस सर्किट के साथ

एआर दबाव नियामक → ZL1‑12A‑K15MZ‑DAML (एकीकृत आपूर्ति वाल्व, रिलीज वाल्व और वैक्यूम दबाव स्विच) → रोबोट एंड‑इफ़ेक्टर सक्शन कप, स्वचालित लापता‑वर्कपीस अलार्म फ़ंक्शन समर्थित।

समाधान 3: मल्टी-बैंक सेंट्रलाइज्ड एयर सप्लाई सर्किट

एएफसी लार्ज-फ्लो नॉन-ऑयल दो-यूनिट → मल्टीपल ZL1 विथ-वाल्व इजेक्टर मैनिफोल्ड असेंबली → मल्टी-सक्शन-कप सिंक्रोनस मटेरियल पिकिंग।

7. चरण-दर-चरण चयन मार्गदर्शन

• पोर्ट आकार: मानक PU6 / Φ6 टयूबिंग के लिए, नो-मार्क मीट्रिक पोर्ट का चयन करें। इंपीरियल Φ1/2" टयूबिंग के लिए, inHg/psi प्रेशर यूनिट के साथ इंपीरियल पोर्ट निर्दिष्ट करें।

• निकास: कम शोर वाले वर्कशॉप वातावरण के लिए, मानक साइलेंसर निकास रखें। निर्दिष्ट सुरक्षित क्षेत्र में निकास के लिए, पीआर/पीजी/पीएन पोर्ट-प्रकार केंद्रीकृत निकास को अपनाएं।

• वोल्टेज: घरेलू स्वचालन उपकरण के लिए DC24V(कोड 5); यूरोपीय निर्यात या कम-वोल्टेज-डिवाइस परियोजनाओं के लिए DC12V / DC6V।

• वाल्व संयोजन: मानक हाई-स्पीड पिक-एंड-प्लेस के लिए K1 (एन.सी. सप्लाई + एन.सी. रिलीज); लागत में कमी के लिए K2; विशेष सामान्य रूप से खुले वैक्यूम-होल्डिंग कार्य स्थितियों के लिए बी1/बी2।

• पता लगाने की आवश्यकता: पीएलसी मिसिंग-पार्ट अलार्म के लिए डी वैक्यूम प्रेशर स्विच (एनपीएन/पीएनपी मैच पीएलसी इनपुट प्रकार) चुनें; ऑन-साइट दृश्य निरीक्षण के लिए जी स्थानीय दबाव नापने का यंत्र; तीसरे पक्ष के बाहरी डेटा अधिग्रहण के लिए जीएन डिटेक्शन पोर्ट।

• संकेतक और सर्ज-सुरक्षा: कैबिनेट डायग्नोस्टिक इंडिकेशन के लिए Z/U संस्करण चुनें; आर्द्र कठोर कामकाजी वातावरण के लिए एस ओवर-वोल्टेज-सुरक्षा।

• मैनुअल ओवरराइड: लगातार कमीशनिंग और डिबगिंग परिदृश्यों के लिए डी पुश-टर्न लॉकिंग मैनुअल-ओवरराइड चुनें, लॉक की गई निरंतर वायु आपूर्ति का समर्थन करें।

8. विशिष्ट उद्योग अनुप्रयोग परिदृश्य

• 3सी इलेक्ट्रॉनिक्स पीसीबी और चिप हाई-स्पीड पिक-एंड-प्लेस हैंडलिंग

• लिथियम-आयन बैटरी इलेक्ट्रोड शीट सामग्री स्थानांतरण

• कार्टन और झरझरा-सामग्री मजबूत-बल सोखना

• ग्लास और शीट-मेटल हेवी-ड्यूटी रोबोटिक पिकिंग

• इंजेक्शन-मोल्डिंग रोबोट पार्ट हटाना और डिमोल्डिंग

• खाद्य-प्रसंस्करण पैकेजिंग हथियाने वाला अनुप्रयोग

• लॉजिस्टिक्स सॉर्टिंग हाई-स्पीड रोबोटिक ट्रांसफर सिस्टम

9. महत्वपूर्ण संचालन एवं स्थापना नोट्स

• तेल-धुंध एफआरएल इकाइयों (एसी/बीसी श्रृंखला तीन-इकाई) का उपयोग न करें वैक्यूम इजेक्टर वायु आपूर्ति के लिए। स्नेहन तेल मल्टी-स्टेज डिफ्यूज़र नोजल को रोक देगा, एएफसी गैर-तेल दो-यूनिट वायु-स्रोत उपचार इकाई को अपनाना होगा।

• अपस्ट्रीम साइड पर अनिवार्य रूप से ZFC इनलाइन वैक्यूम फ़िल्टर स्थापित करें। छोटे मल्टी-स्टेज नोजल धूल के प्रति संवेदनशील होते हैं; एक बार कण संदूषण से अवरुद्ध हो जाने पर सक्शन प्रवाह में भारी गिरावट आएगी।

• तेज़ वैक्यूम बिल्ड-अप और स्थिर सक्शन प्रदर्शन की गारंटी के लिए इजेक्टर और सक्शन कप के बीच नली की लंबाई यथासंभव कम रखें।

• इष्टतम आपूर्ति वायु दबाव सीमा 0.4~0.6MPa है। अपर्याप्त दबाव से कमजोर सक्शन होता है; अत्यधिक दबाव से संपीड़ित हवा की खपत बढ़ जाती है।

• वाल्व वाले मॉडल के लिए, नियंत्रण कैबिनेट के अंदर सोलनॉइड कॉइल सेवा जीवन को बढ़ाने के लिए अंतर्निहित सर्ज-प्रोटेक्शन सर्किट के साथ जेड / एस / यू संस्करणों का चयन करें।

• पीआर/पीजी/पीएन केंद्रीकृत निकास कॉन्फ़िगरेशन के लिए, अबाधित निकास पाइपिंग बनाए रखें, बैक-प्रेशर वैक्यूम-बिल्डिंग प्रदर्शन को गंभीर रूप से ख़राब कर देगा।
