ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

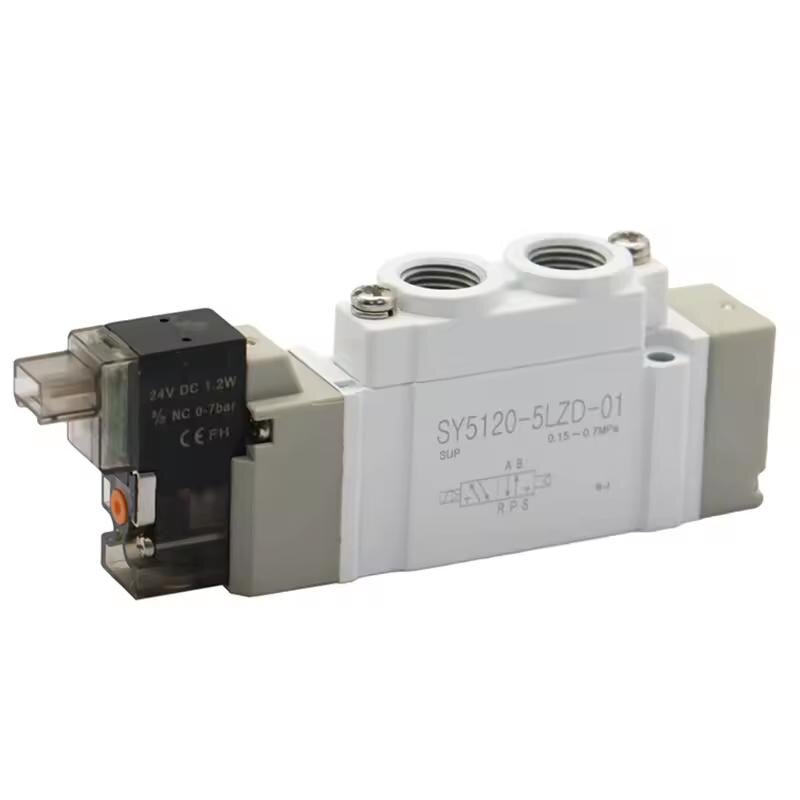

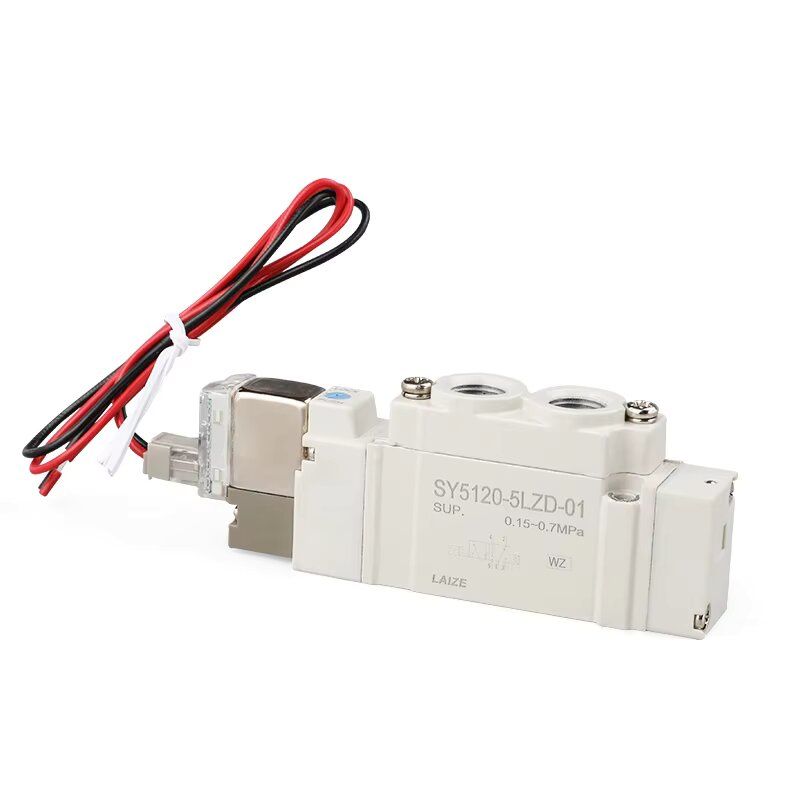

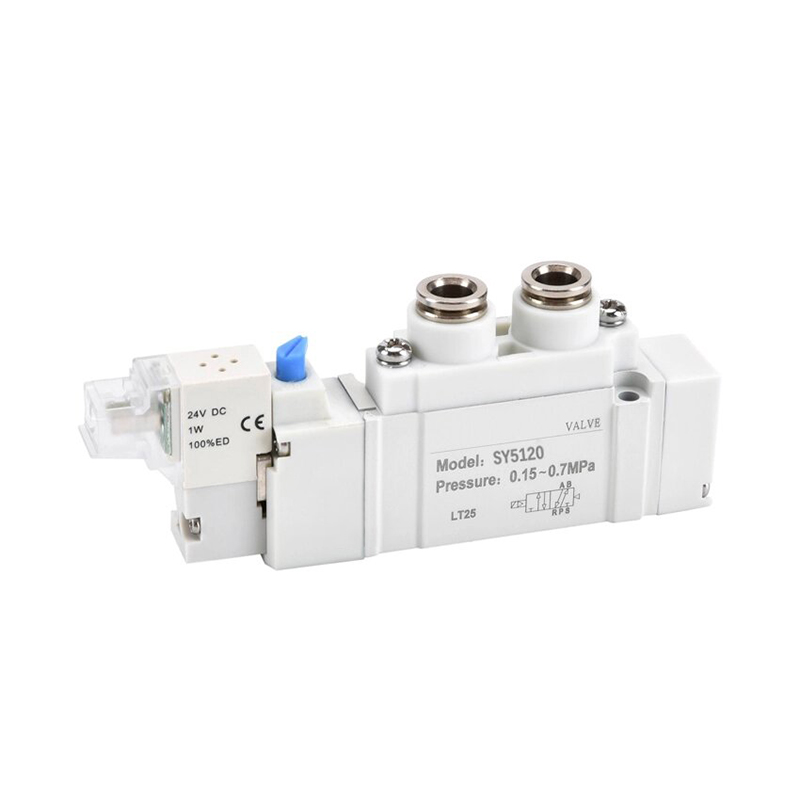

SOLH SY श्रृंखला मुख्यधारा पायलट-संचालित 5-पोर्ट सोलनॉइड वाल्व है, जिसमें अल्ट्रा-कॉम्पैक्ट बॉडी, अल्ट्रा-लो बिजली की खपत और अत्यधिक उन्नत प्रवाह क्षमता है। यह सभी स्वचालित उत्पादन उपकरणों पर सिलेंडर पारस्परिकता और वायवीय सर्किट स्विचिंग के लिए मुख्य दिशात्मक नियंत्रण घटक के रूप में कार्य करता है, जो मूल एसएमसी एसवाई श्रृंखला के साथ पूरी तरह से विनिमेय है।
|
शृंखला कोड |
चौड़ाई |
मानक पोर्ट विकल्प |
मैक्स सिलेंडर बोर का मिलान |
| SY3000 मिनी |
10 मिमी |
M5×0.8, φ4/φ6 पुश-इन फिटिंग |
≤φ50 |
| SY5000 मीडियम (सर्वाधिक लोकप्रिय) |
15 मिमी |
Rc1/8", φ6/φ8 त्वरित फिटिंग |
≤φ63 |
| SY7000 बड़ा |
18 मिमी |
Rc1/4", φ8/φ10 पुश-इन फिटिंग |
≤φ80 |
| SY9000 अतिरिक्त बड़ा |
/ |
आरसी3/8" ~ आरसी1/2" |
हेवी-ड्यूटी बड़े प्रवाह वायवीय प्रणाली |
1. सर्किट प्रकार:
-- 5/2-वे (सिंगल स्प्रिंग रिटर्न/डबल लैचिंग कॉइल);
- 5/3-वे (3 केंद्र कार्य: केंद्र बंद / केंद्र निकास / केंद्र दबाव आपूर्ति)
2. ऑपरेटिंग दबाव रेंज
- आंतरिक पायलट: 0.1 ~ 0.7 एमपीए
-- बाहरी पायलट (वैक्यूम संगत): -100 केपीए ~ 0.7 एमपीए
3. ऑपरेटिंग तापमान: -10 ~ 50℃ (वायु स्रोत में कोई बर्फ नहीं)
4. कुंडल बिजली की खपत: मानक कुंडल 0.35W; ऊर्जा-बचत करने वाली कम-शक्ति वाली कुंडली केवल 0.1W
5. सुरक्षा ग्रेड: प्लग कनेक्टर IP65; मैनिफोल्ड माउंटिंग बेस IP67
6. सेवा जीवनकाल: गैप सीलिंग स्पूल 200 मिलियन चक्र तक; 70 मिलियन चक्र तक इलास्टिक सील
7. मानक वोल्टेज विकल्प: DC12V / DC24V (मास मेनस्ट्रीम); AC110V / AC220V
1. त्वरित प्लग-इन मैनिफोल्ड माउंट संरचना
- सीधे SS5Y सीरीज मैनिफोल्ड बेस पर स्नैप करें, तेज असेंबली और डिस्सेम्बली, पूरे वाल्व द्वीप को नष्ट किए बिना आसान सिंगल-वाल्व रखरखाव।
2. अल्ट्रा-लो एनर्जी-सेविंग कॉइल
- वैकल्पिक 0.1W कम-शक्ति का तार, कम ताप उत्पादन, लंबे समय तक निरंतर ऊर्जावान काम करने की स्थिति के लिए बिल्कुल उपयुक्त, कारखाने की संपीड़ित हवा और बिजली की लागत में काफी कटौती करता है।
3. अत्यधिक अनुकूलित हाई फ्लो रनर
- आंतरिक सुव्यवस्थित अनुकूलित डिजाइन, पुरानी पीढ़ी के सोलनॉइड वाल्वों की तुलना में प्रवाह क्षमता लगभग 80% बढ़ गई, जिससे दबाव हानि के बिना तेज सिलेंडर विस्तार/वापसी गति का एहसास हुआ।
4. बिल्ट-इन पायलट फ़िल्टर स्क्रीन
- धूल और अशुद्धियों को रोकने के लिए पायलट वाल्व इनलेट पर एकीकृत छोटे फिल्टर जाल, स्पूल जैमिंग विफलता दर को प्रभावी ढंग से कम करने और सेवा जीवन का विस्तार करने के लिए।
5. बहु-दिशात्मक लचीला पोर्ट लेआउट
- एयर पोर्ट साइड / टॉप / बॉटम तीन दिशाओं में उपलब्ध हैं, कॉम्पैक्ट उपकरण फ्रेम के अंदर यांत्रिक हस्तक्षेप से बचने के लिए टयूबिंग रूटिंग को स्वतंत्र रूप से समायोजित करें।
6. मॉड्यूलर वाल्व द्वीप एकीकरण
- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 श्रृंखला मल्टी-स्टेशन मैनिफोल्ड बेस के साथ पूरी तरह से मेल खाता है, केंद्रीकृत एकीकृत वायु आपूर्ति और निकास, सुव्यवस्थित वायरिंग लेआउट का एहसास करता है और कैबिनेट स्थापना स्थान बचाता है।

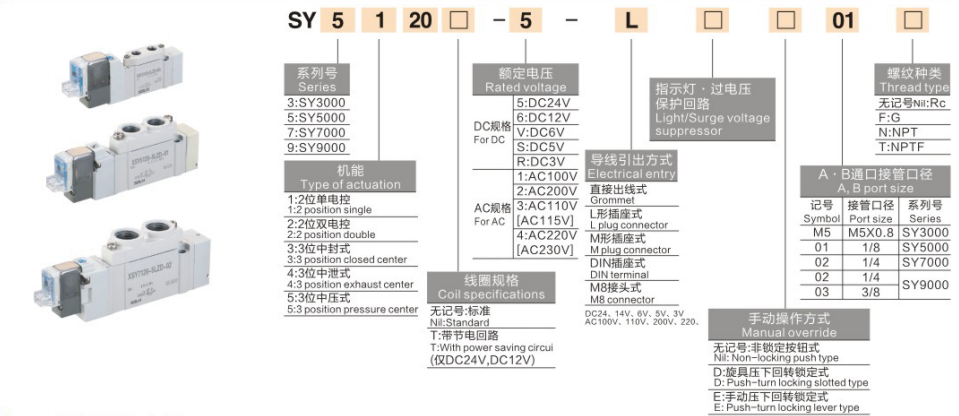

1. एसवाई: पायलट संचालित 5-पोर्ट सोलनॉइड वाल्व का श्रृंखला कोड
2.5: आकार श्रृंखला संख्या (5 = SY5000 मध्यम श्रृंखला)
3.1: सर्किट फ़ंक्शन कोड
1 = 5/2 सिंगल कॉइल स्प्रिंग रिटर्न;
2 = 5/2 डबल लैचिंग कॉइल;
3 = 5/3 तीन-स्थिति वाल्व
4. 2: आंतरिक संरचनात्मक आधार कोड
5. 0: मानक आधार माउंटिंग प्रकार
6.5: कॉइल वोल्टेज कोड (5 = DC24V, मुख्यधारा)
7. एलजेड: सॉकेट और सुरक्षा कॉन्फ़िगरेशन
एल = एल-आकार का प्लग सॉकेट; Z = अंतर्निर्मित एलईडी संकेतक + ओवरवॉल्टेज सुरक्षा सर्किट
8. डी: मैनुअल ओवरराइड कोड (पुश-टर्न लॉकिंग स्क्रूड्राइवर ऑपरेशन)
9. 01: पोर्ट थ्रेड आकार (01 = Rc1/8")
- स्वचालित असेंबली उत्पादन लाइनें, अर्धचालक सटीक उपकरण, पैकेजिंग मशीनरी
- ऑटोमोटिव स्टैम्पिंग और वेल्डिंग उत्पादन लाइनें, चिकित्सा परीक्षण उपकरण
- वायवीय रोबोटिक ग्रिपर, रैखिक स्लाइड सिलेंडर, रोटरी इंडेक्सिंग एक्चुएटर्स
- सिलेंडर फॉरवर्ड/रिट्रीट स्विचिंग, न्यूमेटिक सर्किट ऑन-ऑफ और स्पीड रेगुलेटिंग कंट्रोल
सारांशSOLH SY श्रृंखला पायलट-संचालित 5-पोर्ट सोलनॉइड वाल्व SY3000/SY5000/SY7000/SY9000 पूर्ण आकार रेंज को 0.1W ऊर्जा-बचत कॉइल, IP65/IP67 डस्टप्रूफ और वॉटरप्रूफ ग्रेड, पुराने मॉडल की तुलना में 80% अधिक प्रवाह और प्लग-इन SS5Y मैनिफोल्ड संगतता, इलेक्ट्रॉनिक्स, ऑटोमोटिव, पैकेजिंग और चिकित्सा उपकरणों में सिलेंडर स्वचालन के लिए सार्वभौमिक कॉम्पैक्ट दिशात्मक नियंत्रण वाल्व को कवर करता है।
