4एम सीरीज सोलेनॉइड वाल्व |5/2 रास्ता

SOLH 4M श्रृंखला प्लेट-प्रकार 5/2-वे सोलनॉइड वाल्व सख्ती से अंतरराष्ट्रीय NAMUR माउंटिंग मानकों का अनुपालन करते हैं, जिसका उद्देश्य बॉल वाल्व और बटरफ्लाई वाल्व चलाने वाले वायवीय एक्चुएटर्स पर सीधे असेंबली के लिए बनाया गया है। इंटीग्रेटेड बॉटम बेस प्री-एम्बेडेड पी, ए, बी, आर1 और आर2 एयर पैसेज के साथ आता है, जो ए/बी वर्किंग पोर्ट के लिए बाहरी टयूबिंग के बिना एक्चुएटर एयर कैविटी के साथ निर्बाध डॉकिंग को सक्षम बनाता है। यह सुव्यवस्थित लेआउट पारंपरिक ट्यूब-कनेक्टेड 4V श्रृंखला सोलनॉइड वाल्व की तुलना में पाइपलाइन लेआउट कार्यभार और संभावित वायु रिसाव बिंदुओं को काफी कम कर देता है। यह लाइनअप ऑयल-फ्री ऑपरेशन के साथ आंतरिक पायलट स्पूल निर्माण को अपनाता है, जो सिंगल-कॉइल स्प्रिंग रीसेट (4M×10) और डबल-कॉइल लैचिंग मेमोरी (4M×20) कॉन्फ़िगरेशन में तीन आकार ग्रेड को कवर करता है: 4M100, मेनस्ट्रीम 4M200 और हाई-फ्लो 4M300। असफल-सुरक्षित रीसेट परिदृश्यों के लिए एक बार बिजली काट दिए जाने पर सिंगल इलेक्ट्रिक कंट्रोल वेरिएंट स्वचालित रूप से स्प्रिंग टेंशन के तहत रीसेट हो जाते हैं, जबकि डबल इलेक्ट्रिक कंट्रोल संस्करण लंबे समय तक पाइपलाइन लॉकिंग के लिए वाल्व खोलने / बंद करने की स्थिति को बनाए रखने के लिए पावर कट के बाद अपनी स्विचिंग स्थिति को लगातार बनाए रखते हैं। सुविधाजनक ऑफ़लाइन कमीशनिंग और रखरखाव परीक्षण के लिए प्रत्येक इकाई में साइड-माउंटेड मैनुअल ओवरराइड बटन लगा हुआ है। कॉइल्स IP65 डस्टप्रूफ और वॉटरप्रूफ प्रवेश सुरक्षा के साथ व्यापक रूप से उपयोग किए जाने वाले वैश्विक एसी/डीसी वोल्टेज का समर्थन करते हैं, जो जल उपचार, रासायनिक पाइपलाइनों और सामान्य औद्योगिक द्रव स्विचिंग में कठोर कामकाजी परिस्थितियों के लिए उपयुक्त हैं। श्रृंखला समतुल्य 4V श्रृंखला के साथ साझा किए गए मैनिफोल्ड बेस के साथ आयामी रूप से संगत है, मल्टी-स्टेशन मैनिफोल्ड के माध्यम से स्टैंडअलोन एक्चुएटर इंस्टॉलेशन या केंद्रीकृत वाल्व द्वीप असेंबली का समर्थन करती है। प्रमाणित मानक NAMUR इंटरफ़ेस के साथ, मुख्यधारा Airtac 4M श्रृंखला के साथ विनिमेय, यह वायवीय गेंद और तितली वाल्व एक्ट्यूएटर्स के स्वचालित ऑन-ऑफ विनियमन के लिए एक समर्पित मिलान नियंत्रण घटक के रूप में कार्य करता है।

जांच भेजें

उत्पाद वर्णन

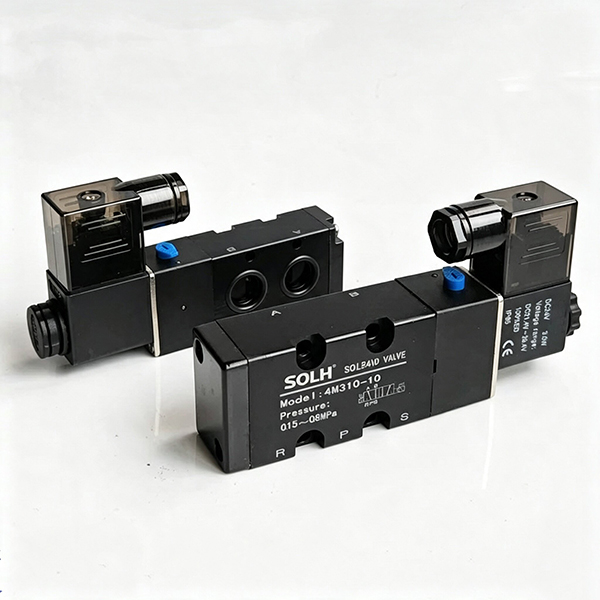

4एम सीरीज नामुर स्टैंडर्ड 5/2 वे सोलनॉइड वाल्व | एक्चुएटर माउंटेड प्लेट प्रकार वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

1. उत्पाद अवलोकन

SOLH 4M श्रृंखला एक पेशेवर हैनामुर मानक 5/2 वे प्लेट-प्रकार सोलनॉइड वाल्व विशेष रूप से वायवीय एक्चुएटर स्वचालित नियंत्रण के लिए डिज़ाइन किया गया। यह वाल्व तल पर मानक माउंटिंग छेद के साथ अंतरराष्ट्रीय NAMUR साइड माउंटिंग मानकों का कड़ाई से अनुपालन करता है। वाल्व को सीधे लेमिनेट किया जा सकता है और इंटरमीडिएट एडाप्टर एयर पाइप के बिना वायवीय बॉल वाल्व और बटरफ्लाई वाल्व एक्चुएटर्स के किनारे स्थापित किया जा सकता है। विशेष रूप से वाल्व स्वचालित नियंत्रण सर्किट के लिए उपयोग किया जाता है, यह पूरी तरह से Airtac 4M श्रृंखला मानकों से मेल खाता है और पारंपरिक 4V ट्यूब-प्रकार सोलनॉइड वाल्व से संरचनात्मक रूप से अलग है।

1.1 मुख्य उत्पाद विशिष्टताएँ

• फ़ंक्शन मोड: 5/2 रास्ता (5-पोर्ट 2-स्थिति)

• ड्राइव संरचना: आंतरिक पायलट स्पूल प्रकार, स्नेहन-मुक्त संचालन

• बढ़ते मानक: नामुर मानक साइड माउंटिंग (पी/ए/बी/आर1/आर2 एयर सर्किट के साथ एकीकृत आधार)

• मुख्यधारा के मॉडल: 4M210-08, 4M210-06, 4M110-06

2. पूर्ण मॉडल कोडिंग नियम और पूर्ण श्रृंखला सूची

1. कोडिंग लॉजिक: 4M [आकार कोड] [नियंत्रण कोड] [फ़ंक्शन कोड] - [पोर्ट थ्रेड]

कोड खंड	विस्तृत परिभाषा
4M	NAMUR मानक प्लेट-प्रकार 5/2 वे सोलनॉइड वाल्व श्रृंखला
1 / 2 / 3	आकार विशिष्टता: 1=100 श्रृंखला, 2=200 श्रृंखला, 3=300 श्रृंखला
1 / 2	नियंत्रण मोड: 1=एकल विद्युत नियंत्रण (स्प्रिंग रीसेट); 2=डबल इलेक्ट्रिक कंट्रोल (लैच मेमोरी)
0/3	फ़ंक्शन प्रकार: 0=सामान्य रूप से खुला प्रकार; 3=बंद केंद्र (शायद ही कभी इस्तेमाल किया गया)
एम5/06/08/10	बाहरी वायु प्रवेश और निकास धागे का आकार

2. मॉडल उदाहरण

4M210-08: 200 आकार, स्प्रिंग रीसेट के साथ सिंगल इलेक्ट्रिक कंट्रोल, पीटी1/4 बाहरी थ्रेड पोर्ट

3. पूर्ण श्रृंखला मेनस्ट्रीम मॉडल विशिष्टता सूची

आकार विशिष्टता	सिंगल इलेक्ट्रिक कंट्रोल (स्प्रिंग रीसेट)	डबल इलेक्ट्रिक कंट्रोल (सेल्फ-लॉकिंग मेमोरी)	बाहरी वायु स्रोत धागा
4M100	4एम110-एम5/06	4एम120-एम5/06	एम5/पीटी1/8
4M200 (सबसे आम)	4M210-06/08	4M220-06/08	पीटी1/8 / पीटी1/4
4M300	4M310-08/10	4M320-08/10	पीटी1/4 / पीटी3/8

3. मुख्य तकनीकी पैरामीटर

पैरामीटर आइटम	विनिर्देश
कार्य दबाव सीमा	0.15～0.8 एमपीए
प्रूफ का दबाव	1.2एमपीए
कामकाजी माध्यम	फ़िल्टर की गई संपीड़ित हवा (फ़िल्टर सटीकता ≥40μm)
कार्य तापमान रेंज	-20℃～+70℃
अधिकतम क्रिया आवृत्ति	5 बार/सेकंड
एसी कॉइल पावर	220वी/110वी/24वी; 3.5～4वीए
डीसी कॉइल पावर	24वी/12वी; 2.5W
वायरिंग एवं सुरक्षा ग्रेड	DIN सॉकेट / वायर लीड प्रकार, IP65 वॉटरप्रूफ और डस्टप्रूफ
4M1 प्रवाह पैरामीटर	प्रभावी क्षेत्र 5.5~12मिमी², सीवी=0.31~0.67
4M2 प्रवाह पैरामीटर	प्रभावी क्षेत्र 14~17मिमी², सीवी=0.78~1.0
4M3 प्रवाह पैरामीटर	प्रभावी क्षेत्र 25~30मिमी², सीवी=1.4~1.68

4. नामुर माउंटिंग के मुख्य लाभ और मुख्य चयन बिंदु

• एकीकृत नामुर बेस एयर पोर्ट: वाल्व के नीचे ए/बी एयर पोर्ट लगा हुआ है। एक्चुएटर के साथ फिट होने के बाद, यह स्वचालित रूप से एक्चुएटर के दो एयर इनलेट छेद के साथ डॉक हो जाता है। ए/बी पोर्ट के लिए किसी बाहरी वायु पाइप की आवश्यकता नहीं है; केवल पी एयर इनलेट और आर1/आर2 एग्जॉस्ट पोर्ट को बाहरी वायु स्रोत कनेक्शन की आवश्यकता होती है, जिससे पाइपिंग संरचना सरल हो जाती है और रिसाव बिंदु कम हो जाते हैं।

• बिल्ट-इन मैनुअल टेस्ट पुश रॉड: वाल्व साइड पर एक मैनुअल डिबगिंग बटन से सुसज्जित, बिजली बंद होने के बाद मैनुअल वाल्व खोलने और बंद करने के परीक्षण का समर्थन, ऑन-साइट इंस्टॉलेशन, डिबगिंग और उपकरण रखरखाव के लिए सुविधाजनक।

• दोहरी नियंत्रण मोड विशेषताएँ: 4M×20 डबल इलेक्ट्रिक कंट्रोल मॉडल वर्तमान वाल्व स्थिति को बनाए रखने के लिए पावर-ऑफ सेल्फ-लॉकिंग मेमोरी संरचना को अपनाते हैं; 4M×10 सिंगल इलेक्ट्रिक कंट्रोल मॉडल बिजली बंद होने के बाद स्प्रिंग फोर्स द्वारा स्वचालित रूप से रीसेट हो जाते हैं, क्रमशः सुरक्षा रीसेट और पोजिशनिंग होल्डिंग मांगों को पूरा करते हैं।

• संगत मैनिफोल्ड माउंटिंग: 4V श्रृंखला (4M100M/200M/300M मैनिफोल्ड बेस) के समान आधार विनिर्देश साझा करता है। यह मैनिफोल्ड इंस्टॉलेशन के माध्यम से कई वाल्वों के लिए केंद्रीकृत वायु आपूर्ति का समर्थन करता है और स्वतंत्र संचालन के लिए इसे सीधे एकल एक्चुएटर पर भी लगाया जा सकता है।

5. 4एम नामुर वाल्व बनाम 4वी पारंपरिक ट्यूब वाल्व | त्रुटि-विरोधी चयन मार्गदर्शिका

तुलना मद	4एम नामुर प्लेट वाल्व	4V पारंपरिक ट्यूब वाल्व
माउंटिंग विधि	बॉटम सीधे एक्चुएटर पर फिट किया गया (NAMUR मानक)	साइड ट्यूब इंसर्शन, अलग मैनिफोल्ड बेस के साथ स्थापित
ए/बी एयर पोर्ट डिज़ाइन	नीचे अंतर्निर्मित डॉकिंग पोर्ट, कोई बाहरी पाइप नहीं	वाल्व बॉडी टॉप पर बाहरी पाइप कनेक्शन
कोर अनुप्रयोग	वायवीय बॉल वाल्व / तितली वाल्व एक्चुएटर नियंत्रण
आधार विनिमेयता	समान विशिष्टता का 4V श्रृंखला मैनिफ़ोल्ड आधार साझा करें	NAMUR एक्चुएटर पर सीधे नहीं लगाया जा सकता

6. विशिष्ट मिलान अनुप्रयोग

• वाल्व स्वचालित नियंत्रण प्रणाली: 4M210-08 डीए/एसआर न्यूमेटिक एक्चुएटर + बॉल/बटरफ्लाई वाल्व से मेल खाता है, जिसका व्यापक रूप से पेट्रोकेमिकल, जल उपचार और पाइपलाइन द्रव स्विचिंग उपकरण में उपयोग किया जाता है।

• वाल्व द्वीप एकीकृत प्रणाली: केंद्रीकृत वायु आपूर्ति और स्वचालित पाइपलाइन क्लस्टर के लिए कई 4M श्रृंखला सोलनॉइड वाल्वों की एकीकृत स्थापना का एहसास करने के लिए 4M200M मल्टी-लिंक मैनिफोल्ड बेस को अपनाएं।

• पाइपलाइन पाइपिंग मिलान: स्थिर और रिसाव-मुक्त कनेक्शन के लिए मुख्य वायु स्रोत पाइपलाइन के साथ जल्दी से डॉक करने के लिए बाहरी थ्रेड पोर्ट को KQ2 क्विक-कनेक्ट मेल थ्रेड स्ट्रेट फिटिंग से कनेक्ट करें।

एक वाक्य सारांश

SOLH 4M श्रृंखला वायवीय एक्चुएटर्स के लिए एक समर्पित NAMUR मानक प्लेट-प्रकार 5/2 वे सोलनॉइड वाल्व है, जिसमें ट्यूबलेस डायरेक्ट माउंटिंग, स्नेहन-मुक्त संचालन और IP65 सुरक्षा है, जो वायवीय बॉल वाल्व और बटरफ्लाई वाल्व के स्वचालित स्विचिंग के लिए इष्टतम सहायक नियंत्रण घटक है।
