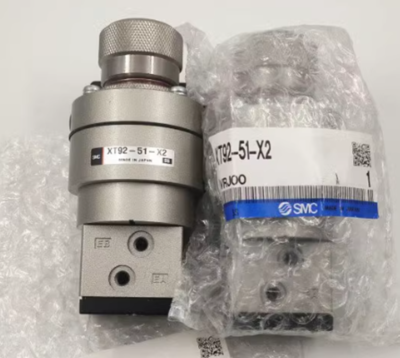

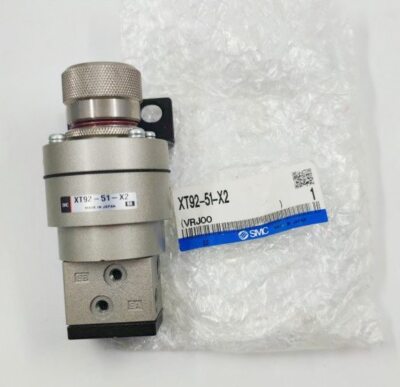

XT92-51-X2 प्रिसिजन प्रेशर डिटेक्शन वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद अवलोकन

     XT92-51-X2 SOLH रिच ब्रांड के तहत एक UTC अनुकूलित विशेष वाल्व है। यह सामान्य सटीक दबाव नियामकों से मौलिक रूप से भिन्न है और कम दबाव सुरक्षा संरक्षण और वायवीय सिग्नल स्विचिंग के लिए एक समर्पित दोहरे दबाव पहचान वाल्व के रूप में कार्य करता है। यह कस्टम यूनिट स्वचालित सुरक्षा सर्किट में दबाव थ्रेशोल्ड ट्रिगरिंग और दोहरे सिग्नल इंटरलॉक नियंत्रण के लिए विकसित की गई है।

1. मुख्य तकनीकी विशिष्टताएँ (पूरी तरह से एसएमसी संगत)

     --मॉडल: XT92-51-X2 कस्टम विशेष संस्करण

     --संरचना प्रकार: प्रत्यक्ष-अभिनय दबाव का पता लगाने वाला दोहरे दबाव वाला वाल्व

     --पोर्ट थ्रेड: Rc1/8, M5 पाइपिंग फिटिंग के साथ संगत

     --लागू माध्यम: स्वच्छ संपीड़ित हवा

     --समायोज्य स्विचिंग दबाव रेंज: 0.1 ~ 0.5 एमपीए

     --अधिकतम कार्य दबाव: 0.8 एमपीए

     --प्रूफ़ दबाव: 1.2 एमपीए

     --ऑपरेटिंग परिवेश तापमान: -5℃ ~ +60℃

     --शुद्ध वजन: लगभग. 300 ग्राम

     --मुख्य कार्य: दबाव सीमा का पता लगाना, कम दबाव सुरक्षा इंटरलॉक, दोहरी वायु सर्किट सिग्नल स्विचिंग

2. 3/2-वे लॉजिक पोर्ट लेआउट

     --पी: मुख्य वायु आपूर्ति इनलेट पोर्ट

     --ए/बी: दो स्वतंत्र स्विचिंग आउटपुट पोर्ट

     --आर: बिल्ट-इन साइलेंसर के साथ एग्जॉस्ट पोर्ट

     - शीर्ष समायोजन घुंडी: अनुकूलित दबाव ट्रिगर थ्रेशोल्ड सेट करता है (उदाहरण के लिए 0.4 एमपीए)

     --स्थापना विकल्प: ब्रैकेट माउंटिंग या पैनल माउंटिंग

3. कार्य सिद्धांत

     जब सिस्टम दबाव पूर्व निर्धारित सीमा से अधिक हो जाता है: हवा पोर्ट पी से पोर्ट ए तक बहती है, जबकि पोर्ट बी निकास आर से जुड़ता है। जब सिस्टम दबाव पूर्व निर्धारित सीमा से नीचे गिर जाता है: हवा पोर्ट पी से पोर्ट बी तक बहती है, जबकि पोर्ट ए निकास आर से जुड़ता है। वाल्व सुरक्षा इंटरलॉक और वायवीय तर्क सिग्नल नियंत्रण को पूरा करने के लिए निश्चित दबाव सीमा पर स्वचालित वायु पथ स्विचिंग का एहसास करता है।

4. प्रदर्शन तुलना: XT92-51-X2 VS ARP/IR प्रिसिजन रेगुलेटर

5. विशिष्ट अनुप्रयोग परिदृश्य

     निम्न-दबाव सुरक्षा इंटरलॉक: हवा का दबाव पूर्व निर्धारित मूल्य से कम होने पर स्वचालित रूप से उपकरण को सुरक्षित स्टैंडबाय मोड में स्विच करता है दोहरी वायु आपूर्ति स्वचालित स्विचिंग: मुख्य पाइपलाइन दबाव विफल होने पर स्टैंडबाय वायु स्रोत पर स्विच करता है मशीन दबाव अनुमति इंटरलॉक: उपकरण स्टार्टअप को तब तक प्रतिबंधित करता है जब तक हवा का दबाव वैध सीमा तक नहीं पहुंच जाता है एकीकृत वायवीय तर्क इकाई: समग्र वायु सर्किट लेआउट को सरल बनाने के लिए अलग-अलग दबाव स्विच और सोलनॉइड वाल्व की संयुक्त असेंबली को प्रतिस्थापित करता है

एक वाक्य सारांश

     कस्टम SOLH XT92-51-X2 प्रेशर डिटेक्शन वाल्व कम दबाव सुरक्षा और फिक्स्ड-थ्रेसहोल्ड वायु पथ स्विचिंग निष्पादित करता है; यह सुरक्षा इंटरलॉक सर्किट के लिए एक विशेष वायवीय तर्क घटक है और इसका उपयोग निरंतर सटीक दबाव विनियमन के लिए नहीं किया जा सकता है।
