VZM500 (VZM5) सीरीज 5/2-वे मैकेनिकल वाल्व

वीजेडएम500 (वीजेडएम5) सीरीज 5/2-वे मैकेनिकल वाल्व | मध्यम प्रवाह लोचदार सील वायवीय नियंत्रण वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी संगत 5-पोर्ट मैकेनिकल सक्रिय वायवीय वाल्व

1. उत्पाद अवलोकन

     SOLH VZM5 (VZM500) श्रृंखला एक हैमध्यम आकार का 5/2-तरफ़ा यांत्रिक नियंत्रण वाल्व एसएमसी मानक के साथ पूरी तरह से संगत। उच्च-विश्वसनीयता वाली लोचदार रबर सील संरचना को अपनाते हुए, इसमें 0.6 तक सीवी मान के साथ स्थिर सीलिंग, तेज प्रतिक्रिया और उत्कृष्ट मध्यम प्रवाह प्रदर्शन की सुविधा है। मानक आरसी1/8 पोर्ट और पूर्ण वैकल्पिक एक्चुएटर हेड से सुसज्जित, यह मैकेनिकल सीमा ट्रिगरिंग, मैनुअल जॉग नियंत्रण और सुरक्षा सर्किट इंटरलॉक का समर्थन करता है। लचीले फुट माउंटिंग और मैनिफोल्ड इंटीग्रेटेड इंस्टॉलेशन, उच्च-आवृत्ति स्थायित्व और व्यापक दबाव अनुकूलनशीलता के साथ, यह स्वचालित उत्पादन लाइनों में दोहरे सिलेंडर सिंक्रनाइज़ेशन, वायवीय सर्किट स्विचिंग और यांत्रिक सीमा नियंत्रण के लिए मानक मुख्यधारा मॉडल के रूप में कार्य करता है।

2. मुख्य तकनीकी विशिष्टताएँ

3. पोर्ट परिभाषा और सर्किट मोड

  3.1 मानक 5/2-वे मोड (दोहरा नियंत्रण/यांत्रिक नियंत्रण)

     1(पी) = वायु आपूर्ति पोर्ट, 2(ए) = सकारात्मक आउटपुट पोर्ट, 3(बी) = रिवर्स आउटपुट पोर्ट, 4(ईएक्सएच) = निकास पोर्ट, 5(ईएक्सएच) = निकास पोर्ट। वायवीय एक्चुएटर्स के द्विदिशात्मक स्विचिंग और तीव्र निकास का एहसास करता है।

  3.2 वैकल्पिक 5/3-वे मोड (मध्य स्थिति)

     वैकल्पिक मध्य बंद प्रकार और मध्य दबाव राहत प्रकार, वायवीय स्थिति, दबाव बनाए रखने और सटीक स्ट्रोक नियंत्रण आवश्यकताओं के लिए सटीक रूप से अनुकूल।

  3.3 पायलट पोर्ट विशिष्टता

     EXH पायलट पोर्ट M5×0.8 थ्रेड को अपनाता है। बाहरी पायलट संस्करण स्वतंत्र वायु स्रोत नियंत्रण का समर्थन करता है, जो केंद्रीकृत वायवीय नियंत्रण और बड़े-प्रवाह लूप मिलान परिदृश्यों के लिए उपयुक्त है।

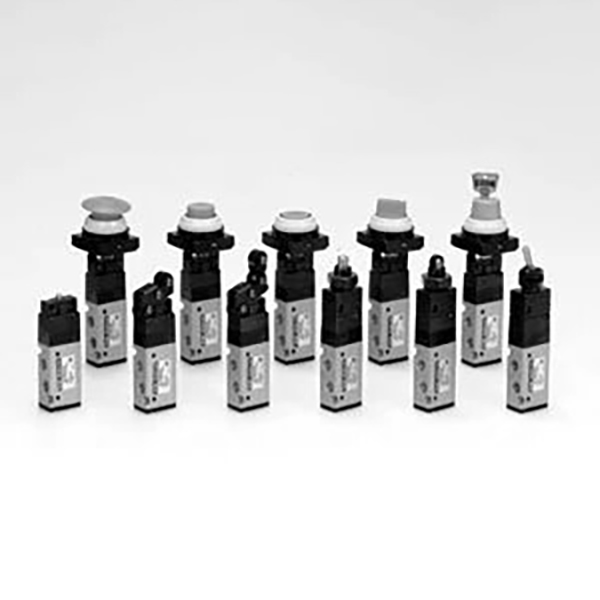

4. पूर्ण श्रृंखला एक्चुएटर हेड विकल्प

5. मॉडल कोडिंग नियम और सामान्य मॉडल

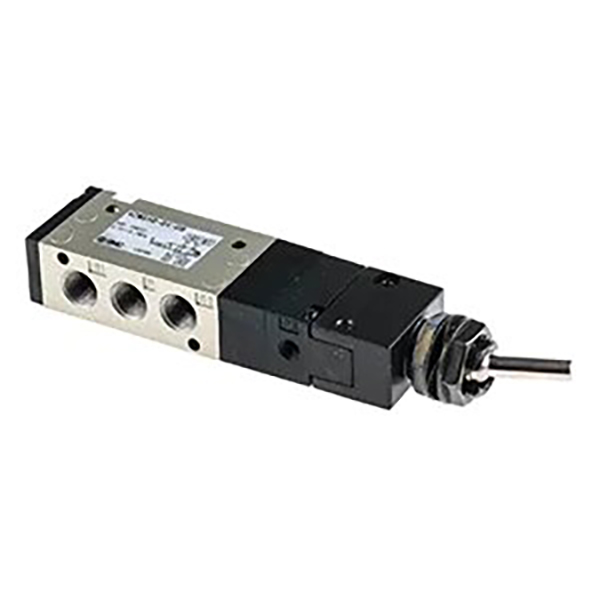

  5.1 मॉडल व्याख्या (उदाहरण: VZM550-01-08)

     • वीजेडएम550: मानक 5/2-वे इलास्टिक सील बुनियादी यांत्रिक वाल्व

     • पोर्ट कोड: 01=आरसी1/8; N01=NPT1/8; F01=G1/8

     • एक्चुएटर कोड: 08=टॉगल लीवर; 01=रोलर लीवर; 30=पुश बटन; 37=धकेलना-खींचना

     • वैकल्पिक प्रत्यय: -एल=फुट ब्रैकेट के साथ; -3=5/3-तरफा प्रकार; पी=बाहरी पायलट प्रकार

  5.2 सर्वाधिक बिकने वाले मानक मॉडल

     • वीजेडएम550-01-01: 5/2-वे, बेसिक रोलर लीवर, आरसी1/8 पोर्ट, सामान्य यांत्रिक सीमा परिदृश्यों के लिए पसंदीदा

     • वीजेडएम550-01-30: 5/2-वे, पुश बटन प्रकार, आरसी1/8 पोर्ट, मैनुअल उपकरण जॉगिंग और डिबगिंग के लिए उपयुक्त

     • वीजेडएम550-01-37: 5/2-वे, पुश-पुल प्रकार, आरसी1/8 पोर्ट, मैनुअल लॉकिंग और एंटी-मिसऑपरेशन नियंत्रण के लिए

     • वीजेडएम550-01-02: 5/2-वे, यूनिडायरेक्शनल रोलर लीवर, आरसी 1/8 पोर्ट, पेशेवर एंटी-रिबाउंड सीमा नियंत्रण

6. मुख्य उत्पाद लाभ

  6.1 मानक मध्यम बड़ा प्रवाह

     यूनिवर्सल आरसी1/8 पोर्ट और सीवी=0.6 प्रवाह गुणांक से सुसज्जित, मध्यम-प्रवाह वायवीय सर्किट से पूरी तरह मेल खाता है, दोहरे सिलेंडर की स्थिर तुल्यकालिक कार्रवाई और कई एक्चुएटर्स के विश्वसनीय लिंकेज को साकार करता है।

  6.2 उच्च-स्थिरता लोचदार सीलिंग

     एकीकृत रबर वाल्व कोर इलास्टिक सीलिंग संरचना को अपनाता है, जिसमें शून्य रिसाव, स्थिर दबाव धारण और तेज प्रतिक्रिया गति होती है। यह पारंपरिक औद्योगिक कामकाजी परिस्थितियों में लंबी सेवा जीवन और बेहद कम रखरखाव लागत प्रदान करता है।

  6.3 पूर्ण-कवरेज ट्रिगर मोड

     रोलर, प्लंजर, टॉगल लीवर, बटन और पुश-पुल प्रकार सहित पूर्ण एक्चुएटर विकल्प पूरी तरह से यांत्रिक सीमा, स्वचालित ट्रिगरिंग, मैनुअल डिबगिंग और सुरक्षा इंटरलॉक एप्लिकेशन परिदृश्यों को कवर करते हैं।

 6.4 विविधीकृत लचीली स्थापना

     स्वतंत्र फ़ुट ब्रैकेट इंस्टालेशन और मैनिफोल्ड इंटीग्रेटेड क्लस्टर इंस्टालेशन का समर्थन करता है। घने पैनल लेआउट और सीमित इंस्टॉलेशन स्थान के अनुकूल, निकास के लिए मनमाना EXH पोर्ट को पाइप किया जा सकता है।

  6.5 उच्च-आवृत्ति औद्योगिक स्थायित्व

     उत्कृष्ट प्रभाव और कंपन प्रतिरोध के साथ 300c.p.m तक उच्च आवृत्ति चक्रीय संचालन का समर्थन करता है। यह भारी औद्योगिक उपकरणों के दीर्घकालिक निरंतर संचालन के लिए स्थिर रूप से अनुकूल है।

  6.6 बाहरी पायलट विस्तार योग्य डिज़ाइन

     वैकल्पिक बाहरी पायलट नियंत्रण मोड दूरस्थ और केंद्रीकृत वायु स्रोत नियंत्रण का एहसास करता है, जो बड़े प्रवाह वाले मुख्य सर्किट और स्वचालित एकीकृत वायवीय प्रणालियों की मिलान मांगों को पूरा करता है।

7. विशिष्ट अनुप्रयोग परिदृश्य

     • डुअल-सिलेंडर सिंक्रोनस कंट्रोल: चलने की स्थिरता में सुधार के लिए स्वचालित उपकरणों में डबल सिलेंडर की समकालिक सहकारी कार्रवाई सुनिश्चित करें।

     • वायवीय सर्किट स्विचिंग: जिग्स और फिक्स्चर की क्लैंप/अनक्लैंप स्विचिंग, स्टेशन स्विचिंग और वायवीय लूप दिशात्मक नियंत्रण।

     • यांत्रिक सीमा ट्रिगरिंग: रोलर लीवर एक्चुएटर्स के माध्यम से स्ट्रोक इन-प्लेस सिग्नल ट्रिगरिंग और मैकेनिकल इंटरलॉक सुरक्षा।

     • मैनुअल ऑपरेशन नियंत्रण: उपकरण डिबगिंग, मैन्युअल जॉग स्टार्ट/स्टॉप और बटन और पुश-पुल प्रकारों के माध्यम से पैनल मैनुअल नियंत्रण।

     • सुरक्षा सुरक्षा सर्किट: लॉक करने योग्य और मशरूम हेड एक्चुएटर्स के साथ आपातकालीन स्टॉप रीसेट और सुरक्षा द्वार इंटरलॉक सुरक्षा।

     • उद्योग सामान्य स्वचालन: पैकेजिंग, प्रिंटिंग और इलेक्ट्रॉनिक विनिर्माण उपकरण के लिए उच्च आवृत्ति स्थिति नियंत्रण और मल्टी-एक्चुएटर लिंकेज।

8. वीएम सीरीज मॉडल चयन तुलना

एक वाक्य सारांश

     SOLH VZM500 (VZM5) श्रृंखला 5/2-वे मैकेनिकल वाल्व एकीकृत हैआरसी1/8 मानक पोर्ट, Cv0.6 मध्यम बड़े प्रवाह, पूर्ण-श्रृंखला मल्टी-फ़ंक्शन एक्चुएटर्स और लचीले इंस्टॉलेशन मोड, स्वचालित दोहरे सिलेंडर सिंक्रोनस नियंत्रण और वायवीय सर्किट स्विचिंग सिस्टम के लिए मानक मुख्यधारा मुख्य घटक है।
