3ए सीरीज एयर वाल्व | 3/2 रास्ता

SOLH 3A श्रृंखला 3/2-तरफा बाहरी हवा से संचालित दिशात्मक नियंत्रण वाल्व मुख्यधारा उद्योग मानकों के अनुसार निर्मित होते हैं। बिना किसी विद्युत चुम्बकीय कॉइल के पूरी तरह से वायवीय सिग्नल इनपुट द्वारा संचालित, यह श्रृंखला एकल-अभिनय वायवीय सिलेंडरों के विस्तार, प्रत्यावर्तन और दबाव प्रतिधारण को नियंत्रित करने के लिए इंजीनियर की गई है। यह सभी विद्युत-मुक्त वायवीय सर्किट, खतरनाक विस्फोटक वातावरण और असफल-सुरक्षित औद्योगिक मशीनरी के लिए महत्वपूर्ण सुरक्षा नियंत्रण तत्व के रूप में कार्य करता है। मानक तीन-पोर्ट लेआउट सार्वभौमिक औद्योगिक परिभाषाओं का पालन करता है: मुख्य संपीड़ित वायु आपूर्ति इनलेट के लिए पी, एकल-अभिनय सिलेंडर से सीधे जुड़े कामकाजी आउटलेट के लिए ए, और दबाव राहत और तेजी से स्प्रिंग रीसेट के लिए निकास पोर्ट के लिए आर। दो नियंत्रण कॉन्फ़िगरेशन उपलब्ध हैं. एकल वायवीय नियंत्रण मॉडल (3ए×10) बाहरी वायु सिग्नल प्राप्त करने पर स्विच करते हैं और असफल-सुरक्षित रीसेट प्रदर्शन की गारंटी के लिए नियंत्रण वायु सिग्नल हटा दिए जाने पर स्वचालित रूप से अंतर्निहित स्प्रिंग्स के माध्यम से रीसेट हो जाते हैं। डबल न्यूमेटिक कंट्रोल वेरिएंट (3ए×20) लैचिंग स्पूल संरचना को अपनाते हैं, लंबे समय तक क्लैंपिंग और पोजिशनिंग को बनाए रखने के लिए कंट्रोल एयर के डिस्कनेक्ट होने के बाद भी वाल्व की स्थिति को लगातार लॉक करते हैं। उच्च शक्ति एल्यूमीनियम मिश्र धातु वाल्व निकायों और सटीक-मशीनीकृत स्पूल के साथ निर्मित, वाल्व 0.15 ~ 0.8 एमपीए के कामकाजी दबाव सीमा के भीतर 40 माइक्रोन से ऊपर निस्पंदन परिशुद्धता के साथ फ़िल्टर्ड संपीड़ित हवा के तहत तेल मुक्त संचालन का समर्थन करते हैं। लघु 3ए100 से हेवी-ड्यूटी उच्च-प्रवाह 3ए400 तक चार आयामी विनिर्देश एम5 से जी1/2 थ्रेड कनेक्शन को कवर करते हैं, और एनपीटी थ्रेड विदेशी परियोजनाओं के लिए वैकल्पिक हैं। आंतरिक विद्युत भागों के बिना, वाल्व में आंतरिक विस्फोट-प्रूफ प्रदर्शन होता है, जो ज्वलनशील, धूल भरे और आर्द्र कार्य वातावरण के लिए बिल्कुल उपयुक्त है। यह मॉड्यूलर वाल्व बैंकों के लिए यादृच्छिक मल्टी-एंगल इंस्टॉलेशन और मैनिफोल्ड असेंबली का समर्थन करता है, जो वर्कपीस क्लैंपिंग तंत्र, वायवीय सुरक्षा इंटरलॉक सिस्टम और लंबी अवधि के पोजिशनिंग स्टेशनों में व्यापक रूप से तैनात है।

जांच भेजें

उत्पाद वर्णन

3ए सीरीज 3/2 वे वायवीय नियंत्रण वाल्व | बाहरी वायु संचालित दिशात्मक वाल्व

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

1. उत्पाद अवलोकन और कोर इंटरफ़ेस फ़ंक्शन

SOLH 3A श्रृंखला एक मुख्यधारा है3/2 रास्ता बाहरी वायु-संचालित दिशात्मक नियंत्रण वाल्व एयरटैक मानक विशिष्टताओं का पालन करते हुए। विद्युत चुम्बकीय कुंडल के बजाय पूरी तरह से वायु संकेत द्वारा संचालित, यह दूरबीन गति और एकल-अभिनय सिलेंडरों के दबाव धारण नियंत्रण में माहिर है। यह हवा के सेवन, स्थिति धारण और निकास के सुरक्षित और स्थिर वायवीय तर्क का एहसास करता है, गैर-इलेक्ट्रिक वायवीय प्रणालियों, विस्फोट-प्रूफ वातावरण और असफल-सुरक्षित उपकरणों के लिए मुख्य सुरक्षा नियंत्रण घटक के रूप में कार्य करता है।

1.1 मानक 3-पोर्ट इंटरफ़ेस परिभाषा

• पी पोर्ट: संपीड़ित वायु आपूर्ति के लिए मुख्य एयर इनलेट पोर्ट

• एक बंदरगाह: कार्यशील आउटपुट पोर्ट, सीधे एकल-अभिनय सिलेंडर से जुड़ा हुआ है

• आर पोर्ट: दबाव से राहत और त्वरित रीसेट के लिए निकास बंदरगाह

1.2 कार्य तर्क और संरचनात्मक विशेषताएं

• एकल वायवीय नियंत्रण (3ए110/210/310/410): उलटने के लिए एयर सिग्नल, सिग्नल कट-ऑफ के बाद स्वचालित स्प्रिंग रीसेट, फेल-सेफ रीसेट डिज़ाइन।

• दोहरा वायवीय नियंत्रण (3ए120/220/320/420): वैकल्पिक दोहरी एयर सिग्नल नियंत्रण, मेमोरी लैचिंग फ़ंक्शन के साथ एयर कट-ऑफ के बाद वर्तमान स्थिति बनाए रखता है।

• मूल संरचना: उच्च परिशुद्धता स्पूल प्रकार की संरचना, बाहरी वायवीय ड्राइव, टिकाऊ एल्यूमीनियम मिश्र धातु शरीर, मानक चिकनाई मुक्त संचालन (अत्यधिक कामकाजी परिस्थितियों के लिए विशेष स्नेहन उपलब्ध)।

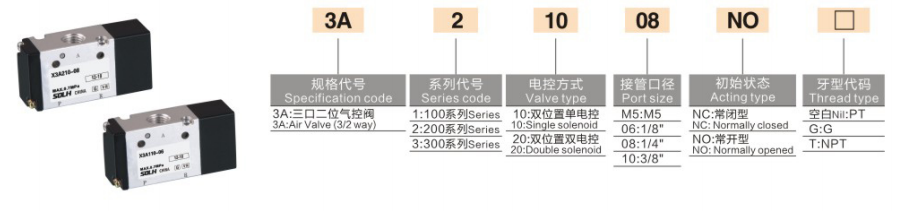

2. मानक मॉडल कोडिंग नियम और सामान्य मॉडल

1. कोडिंग लॉजिक: 3ए [श्रृंखला आकार] [नियंत्रण प्रकार] - [पोर्ट आकार]

कोड खंड	विस्तृत परिभाषा
3 ए	3/2 रास्ता बाहरी वायवीय नियंत्रण वाल्व श्रृंखला
शृंखला का आकार	1=100 माइक्रो श्रृंखला; 2=200 मध्यम श्रृंखला; 3=300 बड़ी प्रवाह श्रृंखला; 4=400 हेवी ड्यूटी श्रृंखला
नियंत्रण प्रकार	1=एकल वायवीय नियंत्रण (स्प्रिंग रीसेट); 2=डबल वायवीय नियंत्रण (स्थिति स्मृति)
पोर्ट आकार	एम5/06=जी1/8"; 08=जी1/4"; 10=जी3/8"; 15=जी1/2"

2. सामान्य मॉडल विशिष्टता एवं अनुप्रयोग परिदृश्य

नमूना	विनिर्देश	लागू परिदृश्य
3ए110-एम5	सूक्ष्म आकार, एकल वायवीय नियंत्रण, M5 धागा	मिनी सिलेंडर, सूक्ष्म स्वचालित उपकरण
3ए210-06	मध्यम आकार, एकल वायवीय नियंत्रण, G1/8"	मानक एकल-अभिनय क्लैंपिंग सिलेंडर
3ए220-08	मध्यम आकार, दोहरा वायवीय नियंत्रण, G1/4"	स्थिति स्मृति के साथ लंबे समय तक दबाव बनाए रखने वाले स्टेशन
3ए310-10	बड़ा प्रवाह, एकल वायवीय नियंत्रण, G3/8"	बड़े बोर सिलेंडर और उच्च प्रणोद उपकरण

3. मुख्य तकनीकी पैरामीटर

पैरामीटर आइटम	विनिर्देश
कामकाजी माध्यम	फ़िल्टर की गई संपीड़ित हवा (निस्पंदन सटीकता ≥40μm)
कार्य दबाव सीमा	0.15～0.8 एमपीए
प्रूफ का दबाव	1.2एमपीए
कार्य तापमान रेंज	-20℃～+70℃
पोर्ट थ्रेड प्रकार	मानक जी धागा, वैकल्पिक एनपीटी धागा
अधिकतम क्रिया आवृत्ति (कोई भार नहीं)	5 बार/सेकंड
शरीर की सामग्री	उच्च शक्ति एल्यूमीनियम मिश्र धातु
स्नेहन की आवश्यकता	चिकनाई मुक्त डिजाइन (विशेष कामकाजी परिस्थितियों के लिए वैकल्पिक स्नेहन)

4. मुख्य उत्पाद लाभ

• शुद्ध वायवीय विस्फोट रोधी डिज़ाइन: अंदर कोई विद्युत घटक नहीं, धूल भरे, आर्द्र और ज्वलनशील विस्फोटक वातावरण के लिए पूरी तरह से अनुकूल। यह अति-उच्च परिचालन विश्वसनीयता के साथ वायु स्रोत या बिजली के विफल होने पर स्वचालित रीसेट और उपकरण सुरक्षा सुनिश्चित करता है।

• दोहरी नियंत्रण मोड अनुकूलनशीलता: सुरक्षित रीसेट और दबाव धारण के लिए एकल वायवीय नियंत्रण; एयर कट-ऑफ स्थिति मेमोरी और लंबे समय तक लॉकिंग के लिए डबल वायवीय नियंत्रण, सभी पारंपरिक एकल-अभिनय सिलेंडर नियंत्रण तर्क को कवर करता है।

• उच्च दक्षता सीलिंग प्रदर्शन: विशेष सतह उपचार प्रक्रिया के साथ सटीक स्पूल संरचना, जिसमें कम स्टार्टअप दबाव, उत्कृष्ट वायु जकड़न, स्थिर स्विचिंग और लंबी सेवा जीवन शामिल है।

• लचीला एवं जगह बचाने वाला इंस्टालेशन: बहु-कोण मनमानी स्थापना का समर्थन करता है। मॉड्यूलर वाल्व समूह बनाने के लिए इसे स्वतंत्र रूप से या कई गुना आधारों के साथ एकीकृत किया जा सकता है, जिससे उपकरण स्थापना स्थान को प्रभावी ढंग से बचाया जा सकता है।

5. विशिष्ट अनुप्रयोग परिदृश्य

• एकल-अभिनय सिलेंडर नियंत्रण: जैकिंग, क्लैम्पिंग और फ़्लिपिंग जैसी टेलीस्कोपिक क्रियाओं का एहसास करता है, जिसमें सिलेंडर हवा के सेवन से फैलता है और स्प्रिंग रीसेट द्वारा पीछे हटता है।

• उपकरण सुरक्षा इंटरलॉक सिस्टम: जब वायु स्रोत विफल हो जाता है या उपकरण बंद हो जाता है, तो यांत्रिक जाम से बचने और उत्पादन सुरक्षा सुनिश्चित करने के लिए दबाव को स्वचालित रूप से रीसेट और रिलीज़ करता है।

• दीर्घकालिक दबाव धारण करने वाले कार्य स्टेशन: डबल वायवीय नियंत्रण मोड निरंतर वायु आपूर्ति के बिना निश्चित सिलेंडर स्थिति बनाए रखता है, जो लंबे समय तक क्लैंपिंग और पोजिशनिंग प्रक्रियाओं के लिए उपयुक्त है।

एक वाक्य सारांश

SOLH 3A श्रृंखला सिंगल/डबल एयर कंट्रोल मोड, सटीक स्पूल सीलिंग और एल्यूमीनियम मिश्र धातु बॉडी के साथ एक मानक 3/2 वे बाहरी वायवीय नियंत्रण वाल्व है। यह एकल-अभिनय वायवीय सिलेंडरों के सुरक्षित उलटने और दबाव धारण नियंत्रण के लिए पसंदीदा मुख्य घटक है।
