VM4 (VM400) सीरीज मीडियम 3-पोर्ट पॉपपेट मैकेनिकल वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     वीएम4 (वीएम400) श्रृंखला एक मध्यम आकार का 3-पोर्ट पॉपपेट मैकेनिकल वाल्व है जो एसएमसी मूल मॉडल के साथ पूरी तरह से विनिमेय है, जो मिनी वीएम1 और उच्च-प्रवाह मानक वीएम2 श्रृंखला के बीच स्थित है। यह यूनिवर्सल आरसी1/8 पोर्ट, डुअल साइड/बॉटम पाइपिंग लेआउट, मजबूत धातु निर्माण, अल्ट्रा-लॉन्ग सर्विस लाइफ और पूर्ण विनिमेय एक्चुएटर हेड्स के साथ वैक्यूम (-100kPa) से 1.0MPa सकारात्मक दबाव तक पूर्ण ऑपरेटिंग रेंज का समर्थन करता है। सामान्य स्वचालन उपकरणों पर स्ट्रोक सीमा का पता लगाने, मैनुअल जॉग ऑपरेशन और सुरक्षा इंटरलॉक सर्किट के लिए व्यापक रूप से अपनाया गया।

मुख्य तकनीकी विशिष्टताएँ

  1. बुनियादी सामान्य पैरामीटर

     -- सीरीज कोड: VM400 (संक्षिप्त नाम VM4)

     -- सर्किट प्रकार: 3/2-तरफा; सामान्य रूप से बंद (एनसी मानक), सामान्य रूप से खुला (कोई वैकल्पिक नहीं)।

     -- संरचना: प्रत्यक्ष अभिनय पॉपपेट प्रकार, टाइट सीलिंग, धूल-रोधी, विस्तारित सेवा जीवन

     -- लागू द्रव: संपीड़ित हवा, अक्रिय गैस

     -- ऑपरेटिंग दबाव रेंज: -100kPa ~ 1.0MPa (वैक्यूम संगत, VM2 पर लाभ)

     -- परिवेश और मध्यम तापमान: -5 ~ +60℃ (आंतरिक आइसिंग की अनुमति नहीं)

     -- पोर्ट थ्रेड: Rc1/8 (01); वैकल्पिक NPT1/8 (N01), G1/8 (F01)

     -- प्रवाह प्रदर्शन: प्रभावी अनुभागीय क्षेत्र 7मिमी², सीवी = 0.38

     -- शुद्ध वजन: मानक आधार मॉडल 110 ग्राम

     -- पाइपिंग लेआउट: साइड पोर्ट (01), बॉटम पोर्ट (00)

     -- स्नेहन: स्नेहन-मुक्त; ISO VG32 टरबाइन तेल स्नेहन वैकल्पिक

     -- अधिकतम स्विचिंग आवृत्ति: पुशबटन/रोलर एक्चुएटर्स के लिए 60 चक्र/मिनट; घुंडी/चयनकर्ता शीर्षों के लिए 6 चक्र/मिनट

     -- शॉक और कंपन प्रतिरोध: 1000m/s² प्रभाव प्रतिरोध, 70m/s² कंपन प्रतिरोध (भारी औद्योगिक ग्रेड)

  2. बाहरी समग्र आयाम (मिमी)

     -- साइड पोर्ट संस्करण: 18 × 30 × 57

     -- निचला पोर्ट संस्करण: 18 × 30 × 62

  3. 3-पोर्ट सर्किट परिभाषा और तर्क

     -- पोर्ट 1(पी): मुख्य वायु आपूर्ति इनलेट

     -- पोर्ट 2(ए): नियंत्रण सिग्नल आउटपुट पोर्ट

     - पोर्ट 3(आर): निकास बंदरगाह

     -- एनसी सामान्य रूप से बंद तर्क: क्रियान्वित नहीं → पी ए से कटा हुआ, ए निकास आर से जुड़ा हुआ है; सक्रियण के बाद → P, A से जुड़ता है, A निकास R को डिस्कनेक्ट करता है

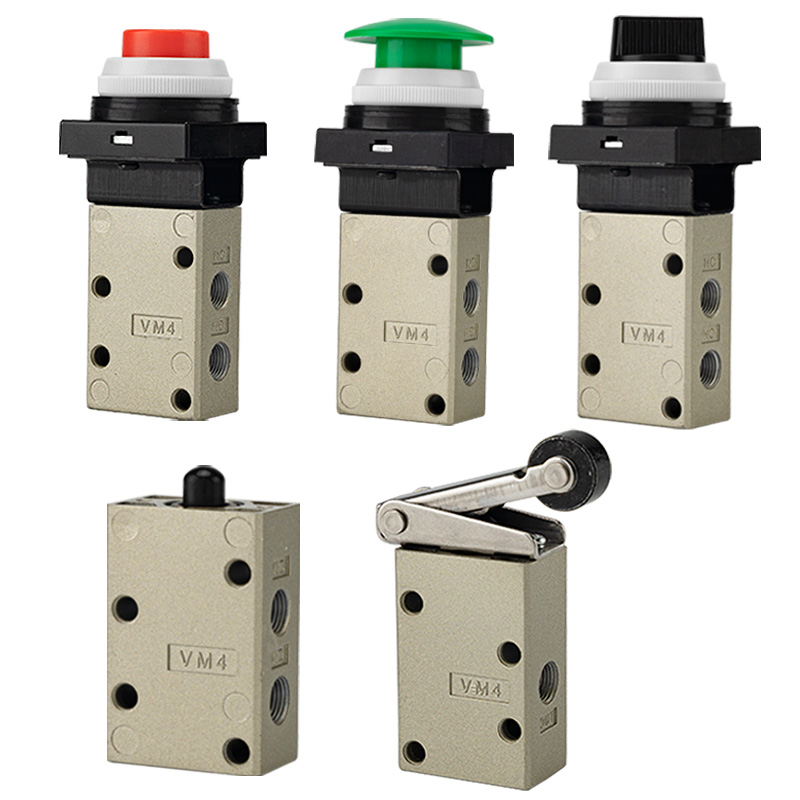

विनिमेय एक्चुएटर प्रमुखों की पूरी श्रृंखला

  1. रोलर लीवर प्रकार (स्ट्रोक लिमिट सेंसिंग के लिए सबसे लोकप्रिय)

     -- VM431: मानक पोम प्लास्टिक रोलर लीवर

     - VM431S: भारी घर्षण-प्रतिरोधी निरंतर संचालन के लिए कठोर स्टील रोलर लीवर

     -- वीएम432: रिवर्स ट्रिगर मिसऑपरेशन को खत्म करने के लिए वन-वे एंटी-रिबाउंड रोलर लीवर

 2. सीधा सवार प्रकार

     -- VM430: स्टैंडर्ड स्ट्रेट प्लंजर बेस मॉडल, अनुकूलित विशेष एक्चुएटर अटैचमेंट का समर्थन करता है

  3. पुशबटन और मशरूम इमरजेंसी स्टॉप हेड्स (मैनुअल जॉग और सेफ्टी इंटरलॉक)

     -- VM432: फ्लैट मानक पुशबटन

     -- VM432Y: आपातकालीन रोक के लिए उच्च दृश्यता वाला पीला मशरूम हेड

     - VM432R: लाल मशरूम आपातकालीन स्टॉप बटन

     -- VM432G: हरा संकेतक पुशबटन

  4. नॉब/चयनकर्ता/लॉक करने योग्य सुरक्षा एक्चुएटर्स

     -- VM434: 2-स्थिति/3-स्थिति रोटरी चयनकर्ता घुंडी

     -- VM435: आकस्मिक गलत ट्रिगरिंग को रोकने के लिए लॉक करने योग्य पुशबटन

     -- VM436: हिंज लीवर एक्चुएटर को टॉगल करें

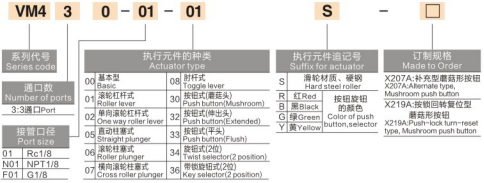

मॉडल कोड स्पष्टीकरण

 1. (उदाहरण: VM431-01-01S)

     -- VM431: 3-पोर्ट सर्किट + रोलर लीवर एक्चुएटर

     -- 01: पोर्ट थ्रेड कोड (आरसी1/8=01; एन01=एनपीटी1/8; एफ01=जी1/8)

     -- 01: साइड पोर्ट पाइपिंग लेआउट (00 = बॉटम पोर्ट लेआउट)

     -- एस: कठोर स्टील रोलर (कोई प्रत्यय नहीं = मानक पोम प्लास्टिक रोलर)

     -- रंग प्रत्यय चिह्न: Y=पीला मशरूम, R=लाल मशरूम, G=हरा पुशबटन

  2. लोकप्रिय मानक मॉडल

     -- VM431-01-01ए: 3-पोर्ट पोम रोलर लीवर, आरसी1/8 साइड पोर्ट (सार्वभौमिक सामान्य प्रयोजन मॉडल)

     - VM431S-01-01A: 3-पोर्ट कठोर स्टील रोलर, हेवी-ड्यूटी घर्षण-प्रतिरोधी काम करने की स्थिति

     -- वीएम430-01-00ए: 3-पोर्ट स्ट्रेट प्लंजर, अनुकूलित एक्चुएटर असेंबली के लिए निचला पोर्ट

     -- VM432Y-01-01A: 3-पोर्ट पीला मशरूम हेड आपातकालीन स्टॉप वाल्व

मुख्य उत्पाद लाभ

     - अल्ट्रा-वाइड डुअल वैक्यूम और पॉजिटिव प्रेशर रेंज: -100kPa वैक्यूम से 1.0MPa तक स्थिर संचालन, वैक्यूम सोखना और मानक पॉजिटिव प्रेशर सर्किट दोनों के साथ संगत (VM2 वैक्यूम का समर्थन नहीं कर सकता)

     - विश्वसनीय पॉपपेट सीलिंग निर्माण: उत्कृष्ट वायु जकड़न, धूल संदूषण प्रतिरोध, तेज प्रतिक्रिया और अल्ट्रा-लंबे चक्र सेवा जीवन

     - यूनिवर्सल आरसी1/8 मानक धागा: महान विनिमेयता के साथ सामान्य स्वचालन उपकरण के लिए व्यापक रूप से अपनाया गया पोर्ट आकार

     - डुअल साइड/बॉटम पाइपिंग लेआउट: घने पैनल स्टैकिंग और सीमित स्थान उपकरण के लिए लचीला इंस्टॉलेशन लेआउट

     - पूर्ण पूर्ण-श्रृंखला एक्चुएटर पोर्टफोलियो: रोलर लीवर, प्लंजर, फ्लैट पुशबटन, कलर मशरूम हेड, रोटरी नॉब और लॉक करने योग्य हेड पूरी तरह से स्ट्रोक सीमा, मैनुअल जॉग, आपातकालीन स्टॉप और चयनकर्ता नियंत्रण मांगों को कवर करते हैं।

     - हेवी-ड्यूटी औद्योगिक मजबूत निर्माण: ठोस धातु वाल्व बॉडी, वैकल्पिक कठोर स्टील रोलर और कठोर निरंतर उत्पादन लाइनों के लिए उच्च झटका/कंपन प्रतिरोध

     -- स्नेहन-मुक्त रखरखाव-मुक्त डिज़ाइन: कम परिचालन लागत और स्वच्छ तेल-मुक्त वायु सर्किट वातावरण

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

     - उपकरण स्ट्रोक सीमा का पता लगाना: रोलर लीवर एक्चुएटर के साथ सिलेंडर और स्लाइड टेबल पूर्ण स्थिति प्रतिक्रिया

     - वैक्यूम सोखना और रिलीज नियंत्रण सर्किट (-100kPa नकारात्मक दबाव पर स्थिर संचालन)

     - पैनल पुशबटन एक्चुएटर्स के माध्यम से मैनुअल जॉग टेस्ट और उपकरण कमीशनिंग

     - मशीन सुरक्षा आपातकालीन इंटरलॉक: तेजी से वायु सर्किट शटऑफ के लिए पीला / लाल मशरूम हेड

     - क्लैंपिंग/अनक्लैम्पिंग लूप के लिए जिग और फिक्स्चर वायवीय स्विचिंग

     - पैकेजिंग, प्रिंटिंग और कपड़ा मशीनरी उच्च आवृत्ति यांत्रिक ट्रिगर नियंत्रण

     -- छोटे स्वचालित वर्कस्टेशन स्थिति सिग्नल फीडबैक और यांत्रिक सुरक्षा इंटरलॉक सर्किट

चयन तुलना तालिका: VM1 / VM2 / VM4 श्रृंखला

एक वाक्य सारांश

     एसओएलएच वीएम4 मीडियम 3-पोर्ट पॉपपेट मैकेनिकल वाल्व यूनिवर्सल आरसी1/8 पोर्ट, सीवी=0.38 प्रवाह क्षमता, पूर्ण वैक्यूम ~1.0एमपीए दबाव अनुकूलता, विश्वसनीय पॉपपेट सीलिंग, पूर्ण विनिमेय एक्चुएटर्स और डुअल साइड/बॉटम पाइपिंग लेआउट से सुसज्जित है, जो वैक्यूम ऑपरेशन, घर्षण प्रतिरोध और दीर्घकालिक स्थिर प्रदर्शन की आवश्यकता वाली सभी कामकाजी परिस्थितियों के लिए पसंदीदा मध्यम मैकेनिकल नियंत्रण वाल्व के रूप में कार्य करता है।
