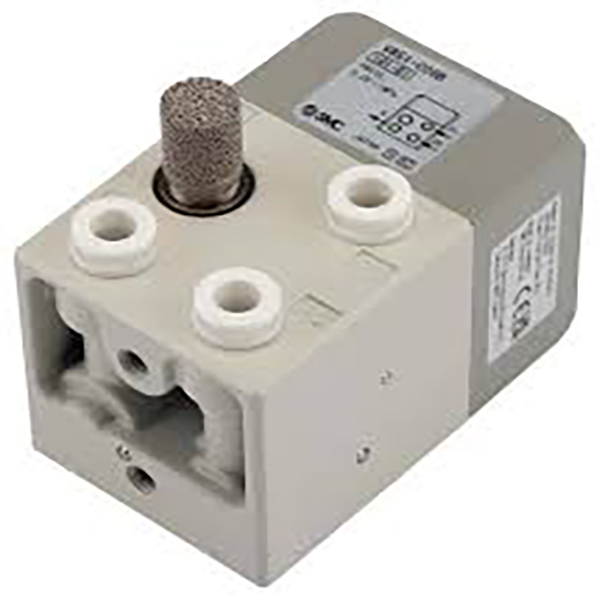

VR51 श्रृंखला वायवीय दो-हाथ सुरक्षा नियंत्रण वाल्व

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

     VR51 श्रृंखला एक समर्पित वायवीय दो-हाथ सुरक्षा नियंत्रण वाल्व है। इसके मुख्य सुरक्षा तर्क के लिए वायु आउटपुट उत्पन्न करने के लिए 0.5 सेकंड के भीतर दो स्वतंत्र बटनों को एक साथ सक्रिय करने की आवश्यकता होती है। इसे विशेष रूप से हाइड्रोलिक प्रेस, रिवेटिंग मशीनों, कटिंग उपकरण और अन्य खतरनाक मशीनरी पर हाथ से कुचलने, पिंचिंग और काटने की दुर्घटनाओं को रोकने के लिए विकसित किया गया है, जो पूरी तरह से एन आईएसओ 13851 और ईएन574 अंतरराष्ट्रीय सुरक्षा मानकों के अनुरूप है।

मुख्य कार्य सिद्धांत एवं सुरक्षा तर्क

1. दोहरा इनपुट और गेट लॉजिक

     - दो स्वतंत्र सिग्नल इनपुट पोर्ट P1 और P2

     - पोर्ट ए पर एयर आउटपुट तभी सक्रिय होता है जब दोनों इनपुट सिग्नल 0.5 सेकंड से कम समय के अंतर पर आते हैं

     -- यदि कोई भी बटन छोड़ा जाता है या एक सिग्नल खो जाता है तो आउटपुट वायु आपूर्ति तुरंत बंद हो जाती है

2. आंतरिक यांत्रिक संरचना

     - स्प्रिंग रिटर्न के बिना 3/2-वे 2-पोजीशन वायवीय लॉजिक वाल्व

     - एकल-हाथ अनुक्रमिक धोखाधड़ी ऑपरेशन को खत्म करने के लिए अंतर्निहित 0.5s समय विलंब निगरानी तंत्र

     - एग्जॉस्ट पोर्ट आर पर मानक साइलेंसर पहले से स्थापित है

पूर्ण तकनीकी विशिष्टताएँ

     -- लागू द्रव: संपीड़ित हवा

     -- ऑपरेटिंग दबाव रेंज: 0.25 ~ 1.0 एमपीए

     -- प्रूफ़ दबाव: 1.5 एमपीए

     -- परिवेश तापमान: -5 ~ +60℃ (आइसिंग निषिद्ध)

     - पोर्ट विकल्प: C06: φ6 मीट्रिक फ्लेम रिटार्डेंट पुश-इन फिटिंग C07: 1/4" इंपीरियल फ्लेम रिटार्डेंट पुश-इन फिटिंग

     -- शुद्ध वज़न: लगभग. 340 ग्राम

     -- सुरक्षा प्रमाणपत्र: EN ISO 13851, EN574, CE, RoHS

 मॉडल कोड परिभाषा

1.उदाहरण: VR51-C06-B

     -- VR51: ​​दो-हाथ वाले सुरक्षा वाल्व के लिए श्रृंखला कोड

     - C06 / C07: पुश-इन पोर्ट आकार C06 = φ6 ट्यूबिंग कनेक्टर C07 = 1/4" ट्यूबिंग कनेक्टर

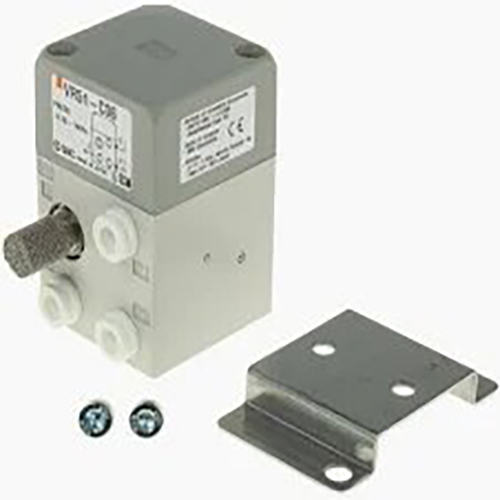

     -- प्रत्यय बी: माउंटिंग ब्रैकेट विकल्प कोई प्रत्यय नहीं = रियर पोर्ट पाइपिंग संस्करण बी = मेटल माउंटिंग ब्रैकेट से सुसज्जित (वीआर51बी)

2.लोकप्रिय मानक मॉडल

     --VR51-C06: φ6 पुश-इन, रियर पाइपिंग (सबसे व्यापक रूप से उपयोग किया जाता है)

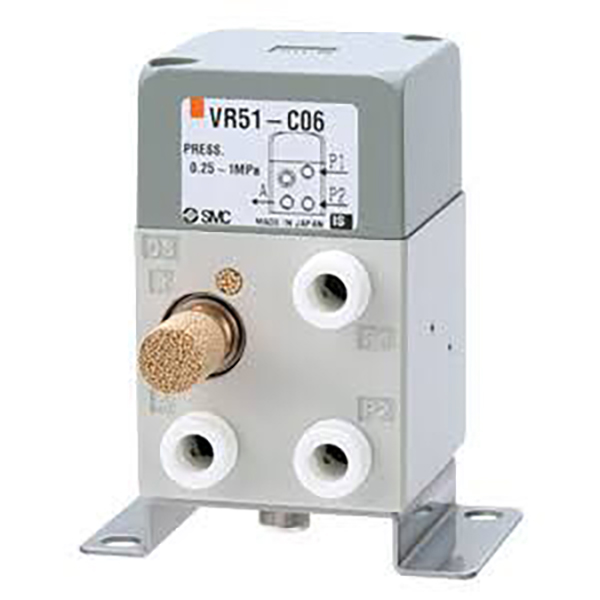

     --VR51-C06B: φ6 पुश-इन माउंटिंग ब्रैकेट के साथ

     --VR51-C07: 1/4" पुश-इन, रियर पाइपिंग

मुख्य सुरक्षा लाभ

1. अनिवार्य सिंक्रोनस टू-हैंड ऑपरेशन एंटी-चीट डिज़ाइन

     वैध सिग्नल आउटपुट केवल तभी ट्रिगर होता है जब दोनों हाथ 0.5 सेकंड के भीतर बटन सक्रिय करते हैं; एकल-हाथ संचालन उपकरण को सक्रिय नहीं कर सकता। कोई भी बटन खुलते ही मशीन तुरंत बंद हो जाती है।

2. आंतरिक सुरक्षा के लिए पूर्ण वायवीय निर्माण

     बिना किसी विद्युत घटक के 100% हवा से चलने वाला; बिजली गुल होने के दौरान सुरक्षा प्रदर्शन अप्रभावित रहता है। विस्फोट-रोधी संरचना आर्द्र, धूल भरे और ज्वलनशील कार्यशाला वातावरण में विश्वसनीय रूप से काम करती है।

3. मजबूत दीर्घकालिक रखरखाव-मुक्त संरचना

     उत्कृष्ट संदूषण-विरोधी क्षमता के साथ पहनने के लिए प्रतिरोधी स्पूल डिज़ाइन। स्नेहन मुक्त संचालन; ऑन-साइट असेंबली कार्यभार को कम करने के लिए साइलेंसर को मानक सहायक के रूप में शामिल किया गया है।

4. लचीली बहु-दिशात्मक स्थापना

     पीछे या नीचे पाइपिंग लेआउट का समर्थन करता है। वैकल्पिक माउंटिंग ब्रैकेट विभिन्न मशीन लेआउट के लिए आसान पैनल और उपकरण फ्रेम स्थापना को सक्षम बनाता है।

विशिष्ट सुरक्षा अनुप्रयोग परिदृश्य

     - वायवीय प्रेस और रिवेटिंग मशीनें: हाथ से कुचलने वाली चोटों से बचने के लिए दो-हाथ वाला ट्रिगर

     - काटने और कतरने की मशीनरी: काटने की दुर्घटनाओं को रोकने के लिए अनिवार्य दोहरे बटन सक्रियण

     -- क्लैम्पिंग और प्रेस-फिट स्टेशन: पिंचिंग के जोखिम को खत्म करने के लिए सुरक्षा इंटरलॉक

     - इंजेक्शन मोल्डिंग और स्टैम्पिंग सहायक उपकरण: सुरक्षित स्टार्टअप इंटरलॉक सर्किट

     -- अर्ध-स्वचालित असेंबली उत्पादन लाइनें: खतरनाक ऑपरेटिंग क्षेत्रों के लिए हाथ की सुरक्षा

एक वाक्य सारांश

     SOLH VR51 ऑल-न्यूमेटिक टू-हैंड सेफ्टी इंटरलॉक वाल्व में बिल्ट-इन 0.5s सिंक्रोनस डिटेक्शन लॉजिक, फुल EN ISO 13851 सेफ्टी सर्टिफिकेशन, 3/2-वे डिज़ाइन और फ्लेम रिटार्डेंट पुश-इन फिटिंग्स हैं, जो सभी प्रकार के न्यूमेटिक प्रोसेसिंग उपकरणों पर हाथ से पिंचिंग और कुचलने के खतरों को रोकने के लिए मानक सुरक्षा घटक के रूप में काम करते हैं।
