ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

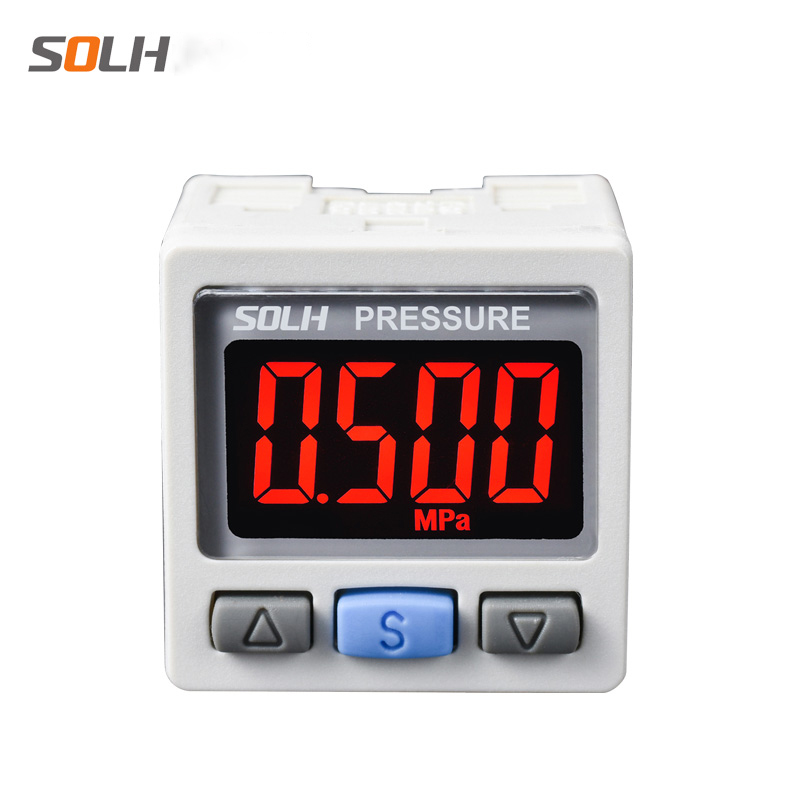

SOLH ZSE30A(F) / ISE30A श्रृंखला के उच्च-सटीक डिजिटल दबाव स्विच का उपयोग वास्तविक समय दबाव की निगरानी, थ्रेसहोल्ड अलार्म और सभी वायवीय सर्किट के बंद-लूप सिग्नल नियंत्रण के लिए किया जाता है। वैक्यूम, मिश्रित मिश्रित दबाव और मानक सकारात्मक दबाव वाली कार्य स्थितियों के साथ संगत। मुख्य लाभों में ±0.2%FS अल्ट्रा-उच्च परिशुद्धता, दोहरे रंग का लाल/हरा एलसीडी डिस्प्ले और एक-क्लिक बैच पैरामीटर कॉपी फ़ंक्शन शामिल है, जो स्वचालित वायवीय प्रणालियों की "दृश्य निगरानी आंख" के रूप में कार्य करता है।
|
मॉडल कोड |
मापने की सीमा |
आवेदन क्षेत्र |
| ZSE30A |
वैक्यूम दबाव: 0.0 ~ -101.0 केपीए |
एकल वैक्यूम सक्शन सर्किट |
| ZSE30AF |
यौगिक मिश्रित दबाव: -100.0 ~ +100.0 केपीए |
वैक्यूम + सूक्ष्म सकारात्मक दबाव दोहरे परिदृश्यों के लिए सार्वभौमिक |
| ISE30A |
ISE30A |
मानक औद्योगिक वायवीय सर्किट (0.4~0.7MPa पारंपरिक वायु आपूर्ति) |
1. डिस्प्ले यूनिट: 4-अंकीय एलसीडी स्क्रीन, दोहरे रंग का ऑटो स्विच (हरा / लाल); OUT1 हरे रंग से मेल खाता है, OUT2 लाल से मेल खाता है
2. माप सटीकता: ±0.2%FS @25℃, 1/1000 पूर्ण पैमाने तक रिज़ॉल्यूशन
3. सिग्नल आउटपुट विकल्प
- स्विच सिग्नल: 2-चैनल एनपीएन / पीएनपी ओपन कलेक्टर ट्रांजिस्टर आउटपुट (OUT1 और OUT2)
- एनालॉग सिग्नल (वैकल्पिक): 1~5V वोल्टेज आउटपुट या 4~20mA करंट आउटपुट
4. बिजली आपूर्ति: 12~24 वीडीसी ±10% चौड़ी वोल्टेज रेंज
5. अधिक दबाव सहने की क्षमता
6. ZSE30A / ZSE30AF: 500 kPa
7. ISE30A सकारात्मक दबाव मॉडल: 1.5 एमपीए
8. सुरक्षा वर्ग: IP40 डस्टप्रूफ
9. ऑपरेटिंग परिवेश तापमान: 0 ~ 50℃
10. विशेष कार्य: एक-क्लिक पैरामीटर कॉपी, 1 मास्टर यूनिट से अधिकतम 10 स्लेव इकाइयों तक सेटिंग्स कॉपी करें, बैच उपकरण डिबगिंग के दौरान पैरामीटर सेटिंग त्रुटियों से प्रभावी ढंग से बचें
मॉडल उदाहरण: ISE30A-01-N-M
-- ISE30A / ZSE30A / ZSE30AF: श्रृंखला दबाव प्रकार पहचानकर्ता
-- 01: पोर्ट थ्रेड विशिष्टता = एम5 आंतरिक थ्रेड (आर1/8)
- एन / पी: आउटपुट ट्रांजिस्टर प्रकार स्विच करें
एन = एनपीएन ओपन कलेक्टर; पी = पीएनपी ओपन कलेक्टर
- एम/सी/डी: आउटपुट संयोजन परिभाषा
एम = केवल 2 स्वतंत्र स्विच आउटपुट चैनल
सी = 1 स्विच चैनल + 1~5V एनालॉग वोल्टेज आउटपुट
डी = 1 स्विच चैनल + 4~20एमए एनालॉग करंट आउटपुट
- हरी बैकलाइट: उपयोगकर्ता पूर्व निर्धारित सामान्य कार्य सीमा के भीतर वास्तविक दबाव
- लाल बैकलाइट: दबाव ऊपरी/निचले अलार्म सीमा से अधिक है (अधिक दबाव/कम दबाव चेतावनी)
- 4 समायोज्य डिस्प्ले मोड: आवश्यकतानुसार मानक तर्क (सामान्य हरा, असामान्य लाल) या रिवर्स रंग स्विचिंग तर्क का समर्थन करें
1. वायवीय सिलेंडर और वर्कपीस क्लैंपिंग सर्किट
क्लैम्पिंग दबाव सीमा 0.5~0.7MPa सेट करें; प्रसंस्करण के दौरान वर्कपीस को ढीला होने से बचाने के लिए दबाव निचली सीमा से नीचे जाने पर लाल अलार्म सिग्नल चालू करें।
2. वैक्यूम सक्शन हैंडलिंग स्टेशन (ZSE30A वैक्यूम समर्पित मॉडल)
विश्वसनीय सोखना सीमा निर्धारित करें ≤ -80kPa; स्थानांतरण के दौरान वर्कपीस को गिरने से बचाने के लिए यदि वैक्यूम डिग्री खराब हो जाती है तो तुरंत अलार्म सिग्नल आउटपुट करें।
|
लाभ वस्तु |
लाभ वस्तु |
पारंपरिक यांत्रिक दबाव स्विच |
| माप परिशुद्धता |
±0.2%FS (10x अधिक सटीकता) |
±2%FS बड़ी त्रुटि |
| स्थिति संकेत |
दोहरी लाल/हरा रंग डिस्प्ले, सटीक मान पढ़े बिना दूर से काम करने की स्थिति का आकलन करता है |
एकल मोनोक्रोम डिस्प्ले, स्थिति को दूरी से अलग करना कठिन है |
| बैच डिबगिंग |
10 इकाइयों के लिए एक-क्लिक कॉपी पैरामीटर, कमीशनिंग समय को बहुत कम कर देता है |
एक-एक करके बार-बार मैन्युअल समायोजन, उच्च त्रुटि जोखिम |
| सिग्नल विस्तार |
पीएलसी बंद-लूप निरंतर दबाव नियंत्रण के लिए वैकल्पिक एनालॉग वोल्टेज/वर्तमान सिग्नल |
केवल एकल स्विच ऑन/ऑफ सिग्नल, कोई निरंतर एनालॉग फीडबैक नहीं |
- केवल वैक्यूम या मिश्रित वैक्यूम + माइक्रो पॉजिटिव दबाव → ZSE30AF यूनिवर्सल कंपाउंड प्रेशर मॉडल चुनें
- मानक सामान्य वायवीय सर्किट (0.4~0.7MPa वायु आपूर्ति) → सबसे लोकप्रिय मॉडल ISE30A-01-N-M
- पीएलसी द्वारा वास्तविक समय निरंतर दबाव डेटा संग्रह की आवश्यकता है → सी (1 ~ 5 वी वोल्टेज) या डी (4 ~ 20 एमए वर्तमान) एनालॉग आउटपुट संस्करण का चयन करें
SOLH ZSE30A वैक्यूम, ZSE30AF कंपाउंड और ISE30A पॉजिटिव प्रेशर डिजिटल स्विच में ±0.2%FS उच्च परिशुद्धता दोहरे रंग एलसीडी, 2-चैनल NPN/PNP स्विच + एक-क्लिक बैच पैरामीटर कॉपी के साथ वैकल्पिक 1~5V/4~20mA एनालॉग आउटपुट की सुविधा है, जो स्वचालित वायवीय उपकरणों में क्लैंपिंग दबाव और वैक्यूम सक्शन मॉनिटरिंग और अलार्म के लिए व्यापक रूप से उपयोग किया जाता है।
