ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच

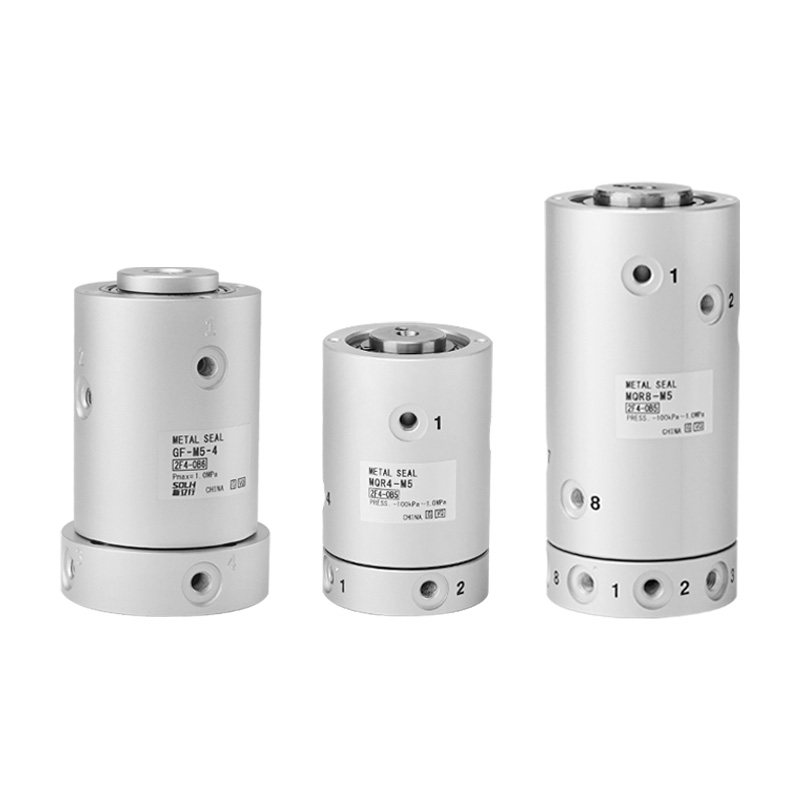

एमक्यूआर श्रृंखला एक मल्टी-चैनल रोटरी यूनियन है जो अल्ट्रा-लो रोटेटिंग टॉर्क के साथ मेटल नॉन-कॉन्टैक्ट गैप सीलिंग को अपनाती है। संपीड़ित हवा और वैक्यूम पहुंचाने के लिए रोबोट जोड़ों, रोटरी टेबल और रोटरी शाफ्ट सहित निरंतर घूमने वाले हिस्सों के लिए विशेष रूप से विकसित किया गया है। यह पाइपलाइन को मुड़ने से पूरी तरह बचाता है, इसमें स्वचालित रोटरी वायवीय प्रणालियों के लिए अल्ट्रा-स्मूथ रोटेशन और अल्ट्रा-लॉन्ग सर्विस लाइफ की सुविधा है।
- अल्ट्रा-लो रोटेटिंग टॉर्क: केवल 0.003 ~ 0.50 एनएम, ड्राइविंग सर्वो/मोटर पर थोड़ा अतिरिक्त भार लाता है
-- मेटल गैप गैर-संपर्क सीलिंग: कोई रबर सील रिंग नहीं, कोई चिपकना या जाम होना नहीं; लंबे समय तक स्थिर भंडारण के बाद भी सुचारू स्टार्टअप
- स्वतंत्र मल्टी-चैनल एयर सर्किट: प्रत्येक सर्किट के बीच शून्य क्रॉस-लीकेज के साथ वैकल्पिक 1/2/4/8/12/16 मार्ग
- अल्ट्रा-विस्तारित सेवा जीवन: 1 बिलियन रोटेशन चक्र तक, पूरी तरह से रखरखाव-मुक्त डिज़ाइन
- द्विदिश रोटेशन और उच्च गति क्षमता: अधिकतम घूर्णी गति 3000 आरपीएम तक, उच्च गति रोटरी अनुक्रमण उपकरण के लिए उपयुक्त
- दोहरी वैक्यूम और सकारात्मक दबाव संगत: ऑपरेटिंग दबाव रेंज -100kPa ~ 1.0MPa, वैक्यूम सक्शन और मानक वायु आपूर्ति लूप दोनों के लिए काम करता है
-- लागू द्रव: संपीड़ित हवा, अक्रिय गैस
- ऑपरेटिंग दबाव रेंज: -100kPa ~ 1.0MPa
-- परिवेश और मध्यम तापमान: -10 ~ 80℃
- सीलिंग प्रकार: गैर-संपर्क धातु गैप सील संरचना
- समर्थन संरचना: डबल बेयरिंग मार्गदर्शक समर्थन
- पोर्ट थ्रेड: M5×0.8 (आंतरिक/बाहरी थ्रेड वैकल्पिक)
-- स्नेहन आवश्यकता: स्नेहन-मुक्त, नियमित तेल भरने की आवश्यकता नहीं
|

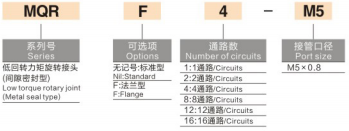

मॉडल कोड |
चैनल मात्रा |
अधिकतम घूमने वाला टॉर्क |
अधिकतम घूर्णी गति |
शुद्ध वजन |
| MQR1-M5 |
1 |
≤0.003 एनएम |
3000 आरपीएम |
0.025 किग्रा |
| MQR2-M5 |
2 |
≤0.03 एनएम |
2000 आरपीएम |
0.16 किग्रा |
| MQR4-M5 |
4 |
≤0.05 एनएम |
1500 आरपीएम |
0.39 किग्रा |
| MQR8-M5 |
8 |
≤0.10 एनएम |
900 आरपीएम |
0.76 किग्रा |
| MQR12-M5 |
12 |
≤0.20 एनएम |
600 आरपीएम |
1.26 किग्रा |
| MQR16-M5 |
16 |
≤0.50 एनएम |
200 आरपीएम |
2.80 कि.ग्रा |
- MQR4-M5: 4 स्वतंत्र मार्ग, मानक M5 थ्रेड पोर्ट
- MQR8-M5: 8 स्वतंत्र मार्ग, मानक M5 थ्रेड पोर्ट
- MQR16-M5: 16 स्वतंत्र मार्ग, मानक M5 थ्रेड पोर्ट
- औद्योगिक रोबोट बांह के जोड़ों और रोटरी शाफ्ट के लिए वायवीय वायु आपूर्ति
- रोटरी इंडेक्सिंग टेबल, रोटरी सिलेंडर और टर्नटेबल ऑटोमेशन उपकरण
- स्वचालित प्रसंस्करण स्टेशनों पर निरंतर घूमने वाली वायु आपूर्ति लूप
- सक्शन कप और क्लैंपिंग जिग्स के लिए रोटरी वैक्यूम सोखना तंत्र
- पैकेजिंग, प्रिंटिंग और इलेक्ट्रॉनिक विनिर्माण मशीनरी के लिए रोटरी वायवीय सर्किट
- स्थिर आवास को ठीक करें, कनेक्टिंग प्लेट के माध्यम से घूमने वाले हिस्से को चलाएं
- रेडियल ऑफसेट लोड को खत्म करने के लिए लचीली कपलिंग असेंबली की सिफारिश की जाती है
- रोटरी यूनियन बड़े रेडियल या अक्षीय बल को सहन नहीं कर सकता; इसका उपयोग केवल मध्यम संचरण के लिए किया जाता है
- सर्पिल व्यवस्थित पोर्ट लेआउट टयूबिंग रूटिंग को सरल बनाता है और रोटेशन के दौरान पाइपलाइन वाइंडिंग को रोकता है
एसओएलएच एमक्यूआर मल्टी-चैनल मेटल गैप सील रोटरी यूनियन में अल्ट्रा-लो रोटेटिंग टॉर्क, रखरखाव-मुक्त 1-बिलियन-चक्र जीवनकाल, दोहरी वैक्यूम-पॉजिटिव दबाव संगतता और वैकल्पिक 1 ~ 16 स्वतंत्र वायु मार्ग, रोबोट जोड़ों और सभी हाई-स्पीड रोटरी ऑटोमेशन उपकरणों के लिए आदर्श पाइपलाइन एंटी-ट्विस्ट वायु आपूर्ति घटक शामिल हैं।
