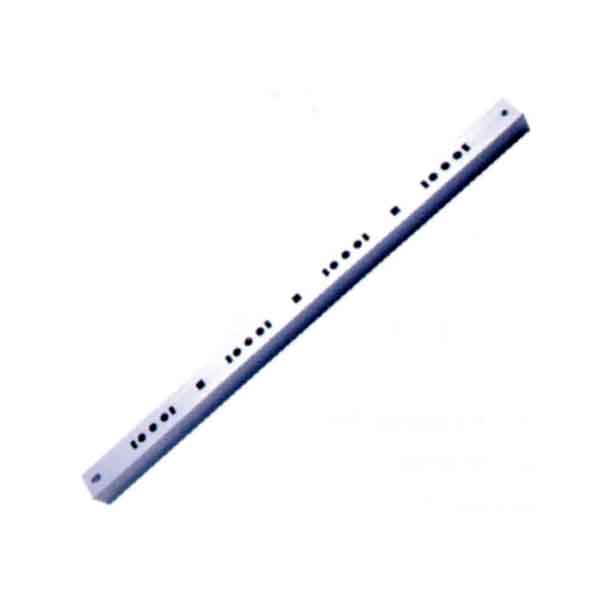

की स्थिति का आकलन करने के लिएस्विचगियर बार सपोर्ट करता हैइन्सुलेशन प्रतिरोध परीक्षण के माध्यम से, एक उच्च-वोल्टेज Megohmmeter का उपयोग मुख्य रूप से एक डीसी वोल्टेज को लागू करने और इन्सुलेशन प्रतिरोध को मापने के लिए किया जाता है। जैसा कि स्विचगियर बार उम्र का समर्थन करता है, सतह संदूषण के संचय के कारण, आंतरिक के माध्यम से-छेद दरारें, या नमी, दोनों की मात्रा और सतह प्रतिरोध दोनों में काफी कमी आती है। निर्दिष्ट ऐतिहासिक बेंचमार्क या मानक थ्रेसहोल्ड (जैसे, 100 M and से नीचे, आमतौर पर एक चेतावनी सीमा माना जाता है) नीचे परीक्षण के परिणाम समर्थन इन्सुलेशन प्रदर्शन में गिरावट का संकेत देते हैं, कार्बोज़ाइजेशन चैनलों के निर्माण की क्षमता के साथ, रेंगने या होल ब्रेकडाउन का खतरा पैदा करता है। परीक्षण वातावरण तापमान और आर्द्रता को कैलिब्रेट किया जाना चाहिए, और समान बार समर्थन के साथ क्षैतिज तुलना उम्र बढ़ने की सीमा का आकलन करने में अधिक सहायक होती है।
ढांकता हुआ हानि विश्लेषण के ढांकता हुआ हानि विशेषताओं का मूल्यांकन करने पर केंद्रित हैस्विचगियर बार सपोर्ट करता हैउच्च-वोल्टेज एसी क्षेत्रों के तहत। एक सटीक पुल सर्किट का उपयोग करके ढांकता हुआ नुकसान स्पर्शरेखा (TAN () को मापने से संवेदनशील रूप से इन्सुलेशन सामग्री और किसी भी आंतरिक दोष के समग्र गिरावट को प्रतिबिंबित किया जा सकता है। जब एक स्विचगियर बार का समर्थन करता है (उदाहरण के लिए, नमी के कारण, हवा गैप डिस्चार्ज, या इंसुलेशन सामग्री के भीतर राल मैट्रिक्स क्रैकिंग के कारण), इसके ढांकता हुआ ध्रुवीकरण और चालकता हानि बढ़ जाती है, जिससे असामान्य रूप से उच्च टैन मूल्य होता है। बढ़ते परीक्षण वोल्टेज के साथ हानि वक्र भी बदल जाता है (जैसे, एक अलग विभक्ति बिंदु दिखाई देता है)। यह गैर-विनाशकारी विधि विशेष रूप से स्थानीयकृत, लेकिन सक्रिय रूप से विकसित हो रही है, बार समर्थन के भीतर बिगड़ती है।
इन दो तरीकों को मिलाकर अधिक व्यापक निदान प्रदान करता हैस्विचगियर बार समर्थननिम्नीकरण। इन्सुलेशन प्रतिरोध परीक्षण घुसपैठ और गंभीर नमी के लिए अत्यधिक संवेदनशील है, जबकि ढांकता हुआ हानि विश्लेषण प्रारंभिक, फैलाना सामग्री में गिरावट और इंटरफेसियल ध्रुवीकरण प्रभावों के लिए अधिक संवेदनशील है। एक स्विचगियर बार समर्थन के इन्सुलेशन प्रतिरोध में एक महत्वपूर्ण कमी, ढांकता हुआ हानि में अत्यधिक वृद्धि के साथ, या एक असामान्य वर्णक्रमीय पैटर्न, विशेष रूप से उच्च वोल्टेज पर, दृढ़ता से इंगित करता है कि इन्सुलेशन संरचना ने एक त्वरित उम्र बढ़ने के चरण में प्रवेश किया है या गंभीर संभावित खतरों का सामना किया है, समय से रखरखाव या प्रतिकृति की आवश्यकता है। ये दो तरीके बार सपोर्ट की इन्सुलेशन स्थिति के लिए एक प्रमुख सहयोगी नैदानिक तंत्र बनाते हैं।
