ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | मानक वायवीय सिलेंडर पिस्टन रॉड वाई फोर्क क्लीविस एक्सेसरी
 |

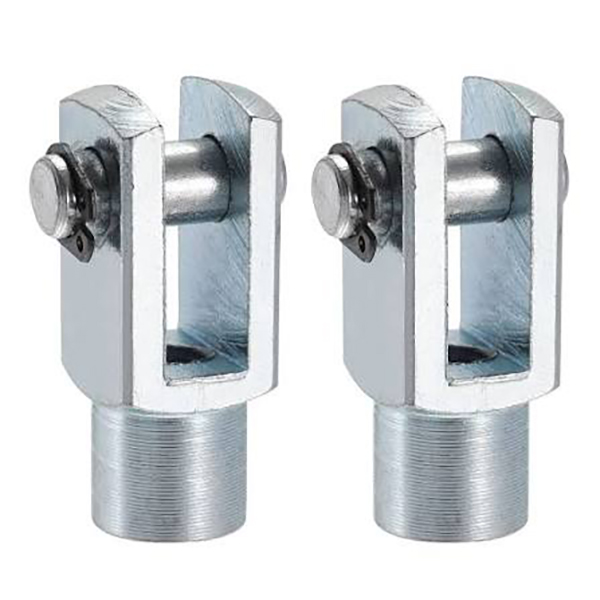

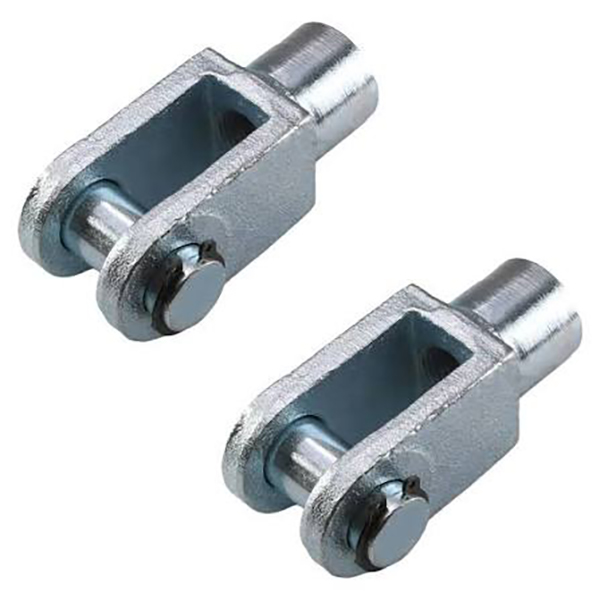

Y-type joint, also named double ear fork clevis, comes with internal thread to fasten onto cylinder piston rod. Its double ears clamp the single ear lug of load, assembled by pin shaft for hinged connection. यह एक ही तल में ±5° स्विंग सक्षम बनाता है। वायवीय सिलेंडरों के लिए एक मानक कनेक्टिंग एक्सेसरी के रूप में, यह एसएमसी और एयरटीएसी मानक स्पेयर पार्ट्स के साथ पूरी तरह से विनिमेय है।

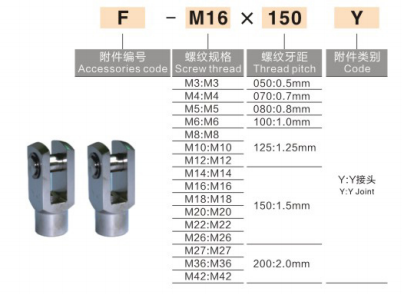

एयरटीएसी मानक: एफ - थ्रेड + वाई
उदाहरण: F-M10×1.25Y, F-M12×1.25Y
एसएमसी मानक: वाई + बोर आकार
उदाहरण: Y-32, CA2-40-Y
• वाई: वाई-प्रकार डबल ईयर कवेलिस
• प्रत्यय धागा पिस्टन रॉड धागे से मेल खाता है: M10×1.25 / M12×1.25 / एम16×1.5
|
नमूना |
पिस्टन रॉड धागा |
मिलान किया हुआ सिलेंडर बोर |
पिन होल व्यास |
|
Y-एम10×1.25 |
एम10×1.25 |
32 मिमी |
φ10 |
|
Y-एम12×1.25 |
एम12×1.25 |
40 मिमी |
φ12 |
|
Y-एम16×1.5 |
एम16×1.5 |
50/63 मिमी |
φ16 |
|
Y-एम20×1.5 |
एम20×1.5 |
80/100 मिमी |
φ20 |
|
Y-एम27×2 |
एम27×2 |
125 मिमी |
φ27 |
• सामग्री: ब्लैक ऑक्साइड / गैल्वनाइज्ड फिनिश के साथ कार्बन स्टील, स्टेनलेस स्टील वैकल्पिक
• स्विंग एंगल: ±5° सिंगल प्लेन स्विंग
• अनुकूलता: पूर्ण श्रेणी मानक वायवीय सिलेंडरों के लिए उपयुक्त
• इंस्टालेशन: जोड़ को पिस्टन रॉड पर स्क्रू करें, लोड सिंगल लग को वाई फोर्क में डालें, पिन शाफ्ट और कोटर पिन से सुरक्षित करें।
|
सहायक |
संरचना |
स्विंग प्रदर्शन |
आवेदन |
|
Y प्रकार Clevis |
डबल कान कांटा |
±5° एकल दिशा स्विंग |
सिंगल ईयर लोड लग, उच्च भार वहन के साथ कनेक्ट करें |
|
मैं क्लीविस टाइप करता हूं |
एकल कान का लुगदी |
±5° एकल दिशा स्विंग |
डबल ईयर लोड ब्रैकेट के साथ मैच करें |
|
रॉड एंड बियरिंग |
गोलाकार सार्वभौमिक जोड़ |
±13° बहु-दिशा स्विंग |
गलत संरेखण और विलक्षण भार स्थापना के लिए |
