KQ2H सीरीज स्ट्रेट पुश-इन फिटिंग

SOLH KQ2H वन टच स्ट्रेट पुश इन फिटिंग, SMC KQ2H के लिए सीधा प्रतिस्थापन। पोम बॉडी, निकल प्लेटेड पीतल का धागा, एनबीआर सील। 1.0MPa तक संपीड़ित हवा और -95kPa तक वैक्यूम के लिए काम करता है। Φ2-Φ16 पीयू/पीए ट्यूब, मीट्रिक एम एंड आर टेपर धागे, समान-व्यास और कम करने वाले कॉन्फ़िगरेशन को कवर करता है। वैक्यूम जनरेटर, माइक्रो सिलेंडर और सीमित स्वचालन वायवीय पाइपिंग के लिए आदर्श।

जांच भेजें

उत्पाद वर्णन

KQ2H स्ट्रेट पुश-इन फिटिंग | एसएमसी KQ2H समतुल्य वायवीय वन-टच कनेक्टर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | संपीड़ित वायु और वैक्यूम लाइनों के लिए वायवीय सीधे एक-टच पुश फिटिंग

1. उत्पाद अवलोकन

KQ2H पुश-टू-कनेक्ट डिज़ाइन के साथ एक मानक सीधी पुश-इन वायवीय फिटिंग है, जो पीयू और पीए नायलॉन टयूबिंग के साथ संगत है। यह संपीड़ित वायु और वैक्यूम पाइपिंग सिस्टम दोनों में काम करता है और ZH, BM, PBM, PBX श्रृंखला वैक्यूम जनरेटर के साथ व्यापक रूप से मेल खाता है। SOLH की मुख्य पुश फिटिंग श्रृंखला में से एक के रूप में, यह सीधे आयातित SMC KQ2H फिटिंग को प्रतिस्थापित कर सकता है।

KQ2H श्रृंखला में तीन मुख्य उप-प्रकार शामिल हैं:

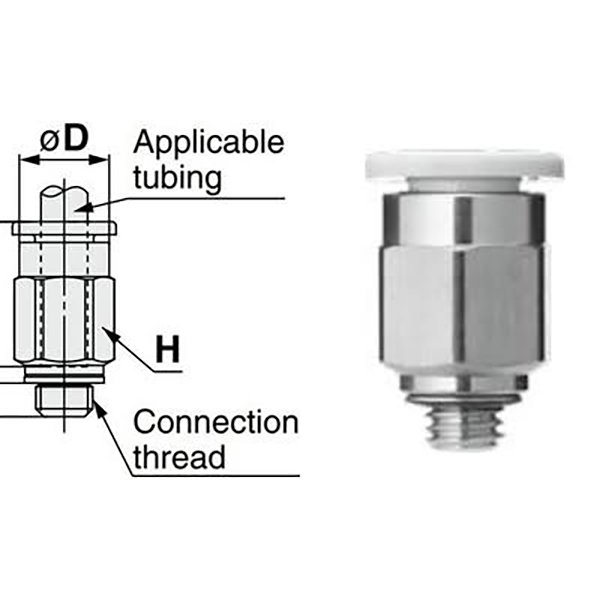

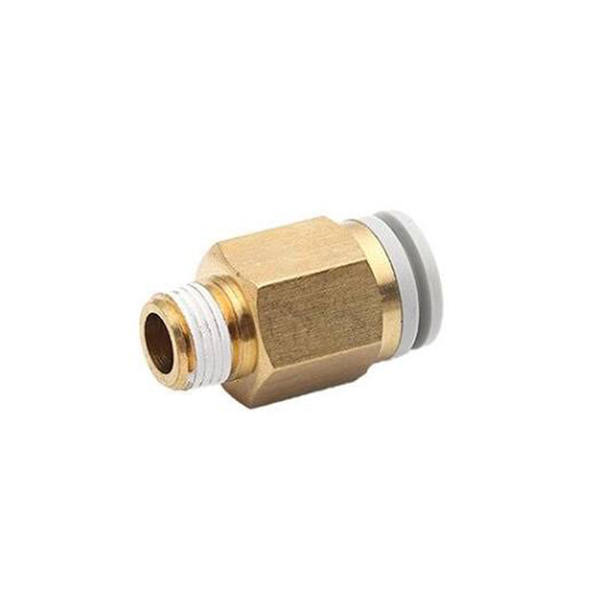

नर धागा सीधा: एक सिरा पुरुष धागा (माइक्रो एम धागा/आर टेपर धागा), एक सिरा ट्यूब सम्मिलन

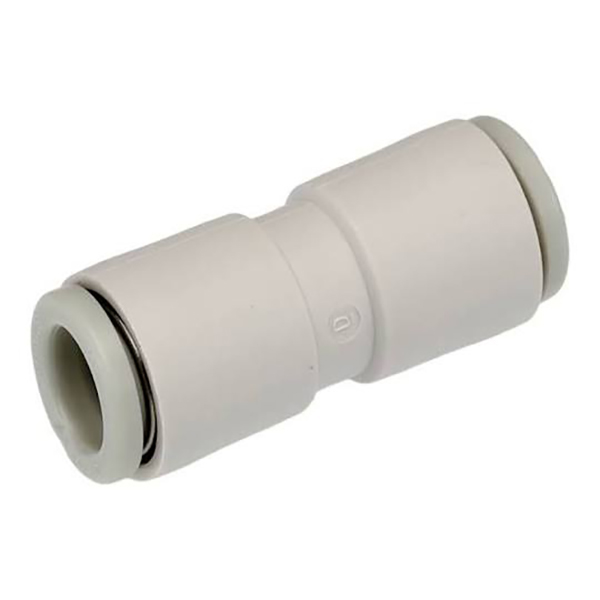

समान व्यास सीधा (-00 प्रत्यय): समान ओडी ट्यूबिंग बट जोड़ के लिए दोनों सिरे

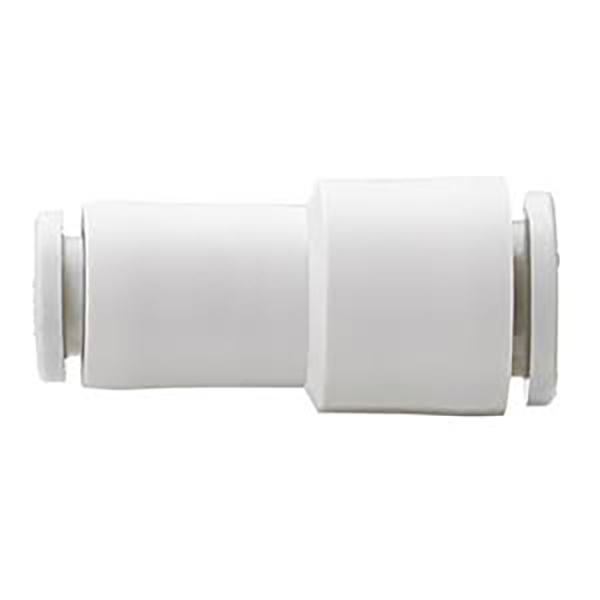

सीधे कम करना: पाइप आकार परिवर्तन का एहसास करने के लिए विभिन्न ट्यूब बाहरी व्यास के लिए दो पोर्ट

सिंगल-हैंड असेंबली और डिस्सेम्बली: स्वचालित लॉकिंग के लिए ट्यूब डालें; ट्यूबिंग को बाहर निकालने के लिए नीली रिलीज रिंग दबाएं, पूरी तरह से मानकीकृत आयाम।

2. मुख्य विशेषताएं

• स्प्रिंग जॉ वन-टच लॉकिंग संरचना: ट्यूब डाली गई और स्वचालित रूप से लॉक हो गई। सुविधाजनक असेंबली के लिए ट्यूब को अलग करने के लिए रिलीज़ कॉलर दबाएं।

• सामग्री की संरचना: प्रबलित पोम प्लास्टिक बॉडी; जंग-रोधी और विश्वसनीय सीलिंग के लिए निकल-प्लेटेड पीतल का थ्रेडेड सिरा।

• एनबीआर नाइट्राइल रबर सील सकारात्मक संपीड़ित हवा और नकारात्मक वैक्यूम सर्किट के लिए लगातार काम करता है।

• पूर्ण आकार कवरेज: छोटे ट्यूबिंग Φ2/3.2/4, नियमित Φ6/8/10/12 और बड़े आकार Φ16। माइक्रो एम थ्रेड्स (एम3, एम5, एम6) और इंपीरियल आर टेपर थ्रेड्स (1/8,1/4,3/8,1/2) को सपोर्ट करता है, जो वैक्यूम जनरेटर और माइक्रो सिलेंडर के लिए उपयुक्त है।

• संक्षिप्त आकार, स्वचालित मशीनरी के संकीर्ण स्थानों में स्थापना के लिए आदर्श।

3. मॉडल कोड स्पष्टीकरण

उदाहरण:

KQ2H04-M5: Φ4 ट्यूब के लिए पुरुष धागा सीधी फिटिंग, M5×0.8 पुरुष धागा

KQ2H06-01S: Φ6 ट्यूब के लिए पुरुष धागा सीधी फिटिंग, R1/8 पुरुष टेपर धागा

KQ2H08-00: समान व्यास वाली सीधी फिटिंग, Φ8 ट्यूबिंग के लिए दोनों पोर्ट

KQ2H06-08: सीधी फिटिंग को कम करना, एक तरफ Φ6, दूसरी तरफ Φ8

कोड खंड	विवरण
KQ2H	श्रृंखला कोड: सीधी पुश-इन फिटिंग
02/23/04/06/08/10/12/16	ट्यूब बाहरी व्यास ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 मिमी
एम3जी/एम5/एम6	मीट्रिक सूक्ष्म पुरुष धागा: M3×0.5 / M5×0.8 / एम6×1.0
01एस/02एस/03एस/04एस	इंपीरियल आर पुरुष टेपर धागा: आर1/8 / आर1/4 / आर3/8 / आर1/2
-00	समान व्यास सीधा, दोनों सिरों पर समान ट्यूब आकार
दोहरे अंक उदा. 06-08	सीधे कम करना: सामने ट्यूब व्यास → पीछे ट्यूब व्यास

4. मुख्य तकनीकी विशिष्टताएँ

वस्तु	पैरामीटर
लागू माध्यम	संपीड़ित हवा, वैक्यूम नकारात्मक दबाव
परिचालन दाब	0~1.0MPa; अधिकतम वैक्यूम: -95kPa
परिचालन तापमान	-5℃ ~ +60℃
शरीर की सामग्री	प्रबलित पोम; धागा: निकल चढ़ाया हुआ पीतल
सील सामग्री	एनबीआर नाइट्राइल रबर
संगत टयूबिंग	पीयू ट्यूब, पीए नायलॉन ट्यूब
संचालन विधि	लॉक करने के लिए डालें; ट्यूब को अलग करने के लिए प्रेस रिलीज रिंग

5. मॉडल विशिष्टता सूची

5.1 मीट्रिक सूक्ष्म धागे के साथ पुरुष धागा

नमूना	धागा	ट्यूब ΦD
KQ2H02-M3G	एम3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	एम3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	एम3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	एम6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	एम6×1.0	Φ6

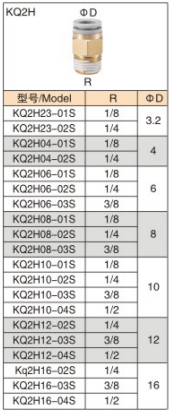

5.2 इंपीरियल आर टेपर थ्रेड के साथ पुरुष धागा

नमूना	धागा	ट्यूब ΦD
KQ2H23-01S	आर1/8	Φ3.2
KQ2H23-02S	आर1/4	Φ3.2
KQ2H04-01S	आर1/8	Φ4
KQ2H04-02S	आर1/4	Φ4
KQ2H06-01S	आर1/8	Φ6
KQ2H06-02S	आर1/4	Φ6
KQ2H06-03S	आर3/8	Φ6
KQ2H08-01S	आर1/8	Φ8
KQ2H08-02S	आर1/4	Φ8
KQ2H08-03S	आर3/8	Φ8
KQ2H10-01S	आर1/8	Φ10
KQ2H10-02S	आर1/4	Φ10
KQ2H10-03S	आर3/8	Φ10
KQ2H10-04S	आर1/2	Φ10
KQ2H12-02S	आर1/4	Φ12
KQ2H12-03S	आर3/8	Φ12
KQ2H12-04S	आर1/2	Φ12
KQ2H16-02S	आर1/4	Φ16
KQ2H16-03S	आर3/8	Φ16
KQ2H16-04S	आर1/2	Φ16

5.3 समान व्यास सीधी -00 श्रृंखला

नमूना	ट्यूब ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 सीधी श्रृंखला को कम करना

नमूना	ट्यूब ①	ट्यूब ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. अनुप्रयोग परिदृश्य

•ZH / BM / PBM / PBX वैक्यूम जनरेटर के लिए वायु आपूर्ति और सोखना पाइपिंग मिलान

• स्वचालन उपकरण पर माइक्रो सिलेंडर और सोलनॉइड वाल्व के लिए पाइपिंग, सीमित स्थानों में स्थापना

• मुख्य एयर लाइन शाखा, समान-व्यास ट्यूब बट जोड़ या पाइप आकार संक्रमण

• वायवीय परीक्षण जिग्स, रोबोटिक वायवीय सर्किट

7. स्थापना नोट्स

1. टयूबिंग को बिना किसी गड़गड़ाहट के सपाट काटें। गड़गड़ाहट सीलिंग रिंगों को खरोंच देगी और हवा या वैक्यूम रिसाव का कारण बनेगी।

2. जबड़ों को जोड़ने के लिए बैठने तक ट्यूबिंग को पूरी तरह से डालें। ट्यूब को बाहर निकालने से पहले हमेशा रिलीज रिंग को दबाएं; कभी भी जबरदस्ती न हिलाएं.

3. पीयू/पीए कठोर नायलॉन टयूबिंग के लिए अनुशंसित। पतली दीवार वाली पीई नरम नली का सुझाव नहीं दिया जाता है।

4. वैक्यूम कामकाजी परिस्थितियों में प्रविष्टि गहराई की पुष्टि करें। बार-बार नकारात्मक दबाव चक्रों के लिए, वैकल्पिक चयन के लिए बीपीएस स्क्रू-ऑन फिटिंग से तुलना करें।
