ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | वायवीय सिलेंडर पिस्टन रॉड लचीली क्षतिपूर्ति फिटिंग
 |

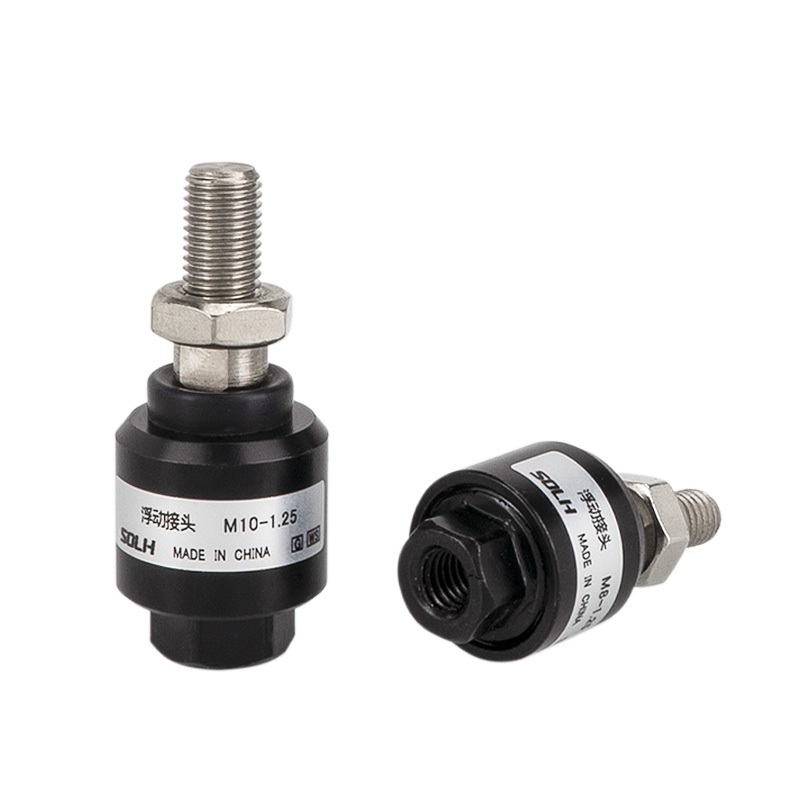

एफ-टाइप फ्लोटिंग जॉइंट एक बॉल-हेड लचीला कनेक्टिंग एक्सेसरी है जो सिलेंडर पिस्टन रॉड पर लगा होता है। इसका मुख्य कार्य स्थापना विलक्षणता और कोणीय विचलन को अवशोषित करना, पार्श्व पक्ष बल को खत्म करना और सिलेंडर सील की रक्षा करना है। यह स्वचालित उपकरणों में संरेखण त्रुटियों को हल करने के लिए मानक घटक है।
• संरचना: महिला धागा (पिस्टन रॉड कनेक्ट करें) + बॉल हेड + पुरुष थ्रेड (कनेक्ट लोड), अंतर्निर्मित इलास्टिक मुआवजा असेंबली।
• मुआवज़ा क्षमता: मॉडल के आधार पर अक्षीय ±1.5 मिमी, रेडियल ±1.25 मिमी, कोणीय ±2°~±5°।
• सामग्री: मानक एनोडाइज्ड एल्यूमीनियम मिश्र धातु; संक्षारण प्रतिरोधी अनुप्रयोगों के लिए 304 स्टेनलेस स्टील; एनबीआर/एफकेएम रबर सील उपलब्ध हैं।
• समारोह: कठोर हार्ड कनेक्शन को लचीले अनुकूली कनेक्शन में परिवर्तित करें, पार्श्व झुकने के क्षण को रोकें और पिस्टन रॉड पर घर्षण को सील करें।
1)एयरटीएसी

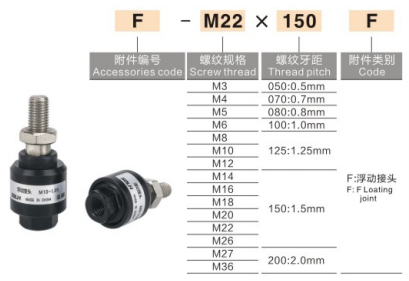

प्रारूप: एफ-एम थ्रेड × पिच + एफ
उदाहरण: F-M10×1.25F (32 मिमी बोर के लिए), F-M16×1.5F (50/63 मिमी बोर के लिए)
2) एसएमसी (मानक जेएएफ / हेवी-ड्यूटी जेएएचएफ)
प्रारूप: जेएएफ-बोर-थ्रेड-लंबाई
उदाहरण: JAF-40-M12×1.25 (40 मिमी बोर), JAHF-80-M20×1.5 (80 मिमी बोर भारी भार)
3) सामान्य घरेलू अंकन
प्रारूप: F-M12×1.25 या FJ-M16×1.5
|
मॉडल (थ्रेड) |
मिलान बोर (मिमी) |
स्वीकार्य विलक्षणता |
स्विंग एंगल |
|
एफ-एम6×1.0 |
16/20 |
±0.8मिमी |
±2° |
|
एफ-एम8×1.25 |
25 |
±1.0मिमी |
±2° |
|
एफ-एम10×1.25 |
32 |
±1.25मिमी |
±3° |
|
एफ-एम12×1.25 |
40 |
±1.25मिमी |
±3° |
|
एफ-एम16×1.5 |
50/63 |
±1.5मिमी |
±4° |
|
एफ-एम20×1.5 |
80/100 |
±1.5मिमी |
±5° |
|
फिटिंग |
प्रदर्शन |
आवेदन युक्तियाँ |
|
एफ-टाइप फ्लोटिंग ज्वाइंट |
360° लचीला मुआवजा, रेडियल और कोणीय मिसलिग्न्मेंट को अवशोषित करता है, सिलेंडर की सुरक्षा करता है |
ख़राब संरेखण, उच्च आवृत्ति संचालन, लंबा स्ट्रोक |
|
आई-टाइप सिंगल क्लीविस |
एकल विमान टिका हुआ ±5°, उच्च कठोरता, कम लागत |
कम गति, अच्छा संरेखण, पुश-पुल लोड |
|
वाई-प्रकार डबल क्लीविस |
एकल विमान टिका हुआ ±5°, बड़ी भार क्षमता |
भारी भार, एकल कान लुग के साथ भार |
|
रॉड एंड बियरिंग |
गोलाकार सार्वभौमिक ±15°, बड़ा स्विंग कोण, उच्च लागत |
उच्च गति, बड़ी विलक्षणता, बहु-दिशा स्विंग |
चयन मार्गदर्शिका: ख़राब स्थापना संरेखण → एफ-प्रकार; कम गति भारी भार → Y-प्रकार; डबल ईयर लोड ब्रैकेट → आई-टाइप; उच्च गति और बड़ी विलक्षणता → रॉड एंड बेयरिंग।
1. पिस्टन रॉड बाहरी धागे पर महिला धागे को पेंच करें, ढीलापन रोकने के लिए अवायवीय धागा लॉकर की सिफारिश की जाती है।
2. पुरुष धागे के सिरे को सीधे लोड (या फ्लैंज/कनेक्शन प्लेट) से कनेक्ट करें, सख्त समाक्षीय संरेखण की आवश्यकता नहीं है।
3. ऑपरेटिंग दबाव: मानक सिलेंडर के लिए ≤1.0MPa; कार्य तापमान: -10℃ ~ +120℃.
4. निरंतर घूर्णी गति के लिए उपयुक्त नहीं है। प्रभाव भार के तहत बाहरी बफर या स्टॉपर की आवश्यकता होती है।
• स्वचालित असेंबली लाइनें, 3सी उपकरण, रोबोट ग्रिपर
• प्रेस-फिटिंग, स्टैम्पिंग, मोल्ड डॉकिंग, लॉन्ग-स्ट्रोक संदेश तंत्र
• कठिन समाक्षीयता नियंत्रण, भारी कंपन और उच्च आवृत्ति सिलेंडर आंदोलन वाले उपकरण
