ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | वायवीय सिलेंडर पिस्टन रॉड यूनिवर्सल रॉड एंड बियरिंग
 |

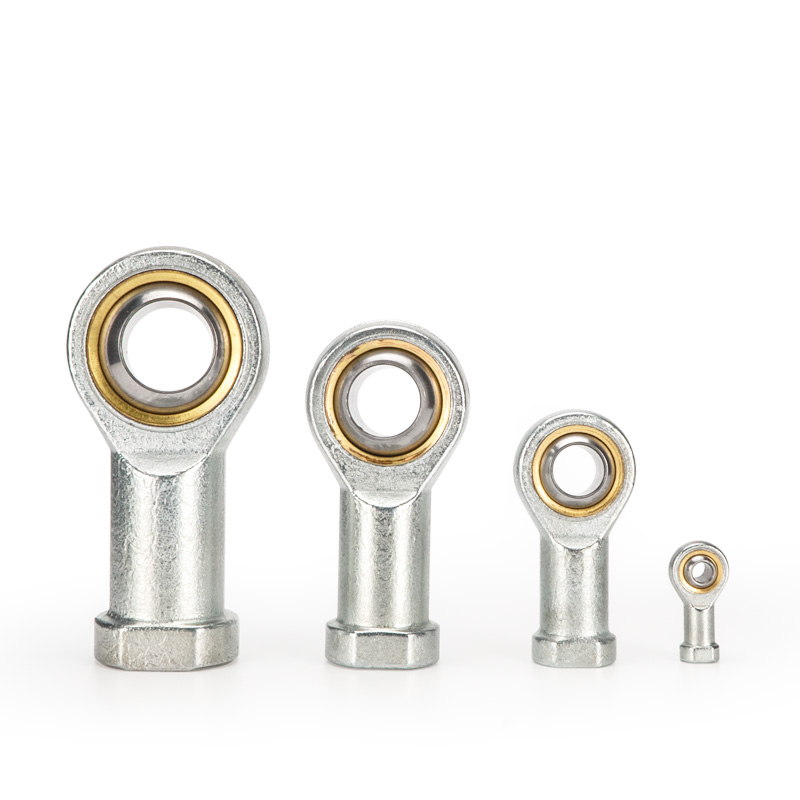

यू-टाइप फिश आई जॉइंट, जिसे प्रत्यय यू के साथ रॉड एंड गोलाकार बीयरिंग के रूप में भी जाना जाता है, एक 360° यूनिवर्सल आर्टिकुलेटेड एक्सेसरी है जो सिलेंडर पिस्टन रॉड पर लगा होता है। यह गलत संरेखण और बहु-दिशा स्विंग समस्याओं को हल करता है और एससी, एमए, एमएएल और अन्य मानक वायवीय सिलेंडरों के साथ संगत पार्श्व बल को समाप्त करता है।
• संरचना: महिला धागा (पिस्टन रॉड को कनेक्ट करें) + गोलाकार बॉल बेयरिंग + बाहरी रिंग, फ्री रेडियल और कोणीय स्विंग।
• स्विंग क्षमता: ±13°~±15° यूनिवर्सल स्विंग, बहु-दिशा अनुकूली समायोजन के लिए I/Y क्लीविस फिटिंग के ±5° से काफी बड़ा।
• सामग्री विकल्प
￮ मानक: बियरिंग स्टील/कार्बन स्टील, सतह को काले ऑक्साइड या गैल्वेनाइज्ड फ़िनिश से बुझाया गया
￮ पहनने के लिए प्रतिरोधी: कॉपर मिश्र धातु झाड़ी / स्व-चिकनाई प्रकार
￮ संक्षारण रोधी: 304 स्टेनलेस स्टील
• मुख्य लाभ
￮ 2 मिमी तक समाक्षीय विचलन और 15° तक कोणीय विचलन की भरपाई करें
￮ पिस्टन रॉड पर झुकने के क्षण और पार्श्व बल को रोकें, सिलेंडर सील की रक्षा करें
￮ उच्च गति, उच्च आवृत्ति और विलक्षण भार वाली कार्य स्थितियों के लिए आदर्श
1) एयरटीएसी (व्यापक रूप से अपनाया गया)

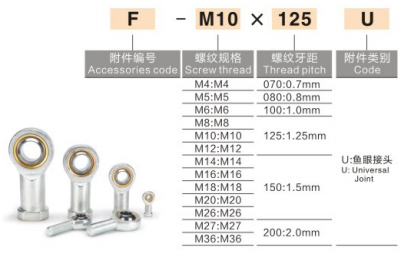

प्रारूप: एफ-एम थ्रेड × पिच यू
परिभाषा: एफ = सहायक; एम = धागा विशिष्टता; यू = फिश आई रॉड एंड बियरिंग
• 25 मिमी बोर सिलेंडर के लिए एफ-एम8×1.25यू
• 32 मिमी बोर सिलेंडर के लिए एफ-एम10×1.25यू
• 40 मिमी बोर सिलेंडर के लिए एफ-एम12×1.25यू
• 50/63 मिमी बोर सिलेंडर के लिए एफ-एम16×1.5यू
• 80/100 मिमी बोर सिलेंडर के लिए एफ-एम20×1.5यू
2) एसएमसी पीएचएस श्रृंखला: प्रारूप: PHS-थ्रेड, उदाहरण: PHS-10
3) सामान्य घरेलू अंकन: SI/M12×1.25 (महिला धागा), SA/M12×1.25 (पुरुष धागा)
|
मॉडल (थ्रेड) |
मिलान किया हुआ सिलेंडर बोर |
गेंद का व्यास |
स्विंग एंगल |
|
एफ-एम6×1.0यू |
16/20 मिमी |
φ6 |
±13° |
|
एफ-एम8×1.25यू |
25 मिमी |
φ8 |
±13° |
|
एफ-एम10×1.25यू |
32 मिमी |
φ10 |
±15° |
|
एफ-एम12×1.25यू |
40 मिमी |
φ12 |
±15° |
|
एफ-एम16×1.5यू |
50/63 मिमी |
φ16 |
±15° |
|
एफ-एम20×1.5यू |
80/100 मिमी |
φ20 |
±15° |
|
एफ-एम27×2यू |
125 मिमी |
φ27 |
±15° |
|
फिटिंग |
प्रदर्शन |
आवेदन युक्तियाँ |
|
यू-प्रकार की मछली की आँख |
360° सार्वभौमिक ±15°, बड़ी विलक्षणता और बहु-दिशा स्विंग, मध्यम-उच्च लागत |
उच्च गति, बड़े विलक्षण मिसलिग्न्मेंट, बहु-कोण आंदोलन |
|
एफ-टाइप फ्लोटिंग ज्वाइंट |
अक्षीय और रेडियल लचीला मुआवजा ±2°~±5°, मध्यम लागत |
मिसलिग्न्मेंट, उच्च आवृत्ति गति, लंबा स्ट्रोक |
|
वाई-प्रकार डबल क्लीविस |
एकल विमान ±5°, भारी भार क्षमता, कम लागत |
कम गति, सिंगल ईयर लैग के साथ भारी भार |
|
आई-टाइप सिंगल क्लीविस |
एकल विमान ±5°, उच्च कठोरता, कम लागत |
कम गति, डबल ईयर ब्रैकेट के साथ लोड करें |
चयन मार्गदर्शिका: बड़ी विलक्षणता और बहु-दिशा स्विंग → यू-प्रकार; मिसलिग्न्मेंट और उच्च आवृत्ति क्रिया → एफ-प्रकार; कम गति वाला भारी भार → Y-प्रकार; डबल ईयर लोड ब्रैकेट → आई-टाइप।
1. पिस्टन रॉड के बाहरी धागे पर महिला धागे को पेंच करें, एनारोबिक थ्रेड लॉकर लगाएं और कसने वाले टॉर्क को ठीक से नियंत्रित करें।
2. पिन शाफ्ट को लोड करने के लिए बाहरी रिंग होल माउंट करें। सख्त समाक्षीय संरेखण की आवश्यकता नहीं है और कुछ विलक्षणता की अनुमति है।
3. कार्य दबाव: मानक सिलेंडरों के लिए ≤1.0MPa; ऑपरेटिंग तापमान: -20℃ ~ +120℃.
4. सीमित इंस्टॉलेशन स्थान में पुश-पुल डायनेमिक लोड और उच्च-आवृत्ति संचालन के लिए उपयुक्त। सतत शुद्ध रोटरी गति के लिए नहीं.
• स्वचालन उपकरण, 3सी इलेक्ट्रॉनिक्स, रोबोट ग्रिपर
• हाई-स्पीड कन्वेइंग, स्टैम्पिंग और प्रेस-फिटिंग, लॉन्ग-स्ट्रोक मैकेनिज्म
• खराब समाक्षीयता, भारी कंपन और विलक्षण भार वाले उपकरण
