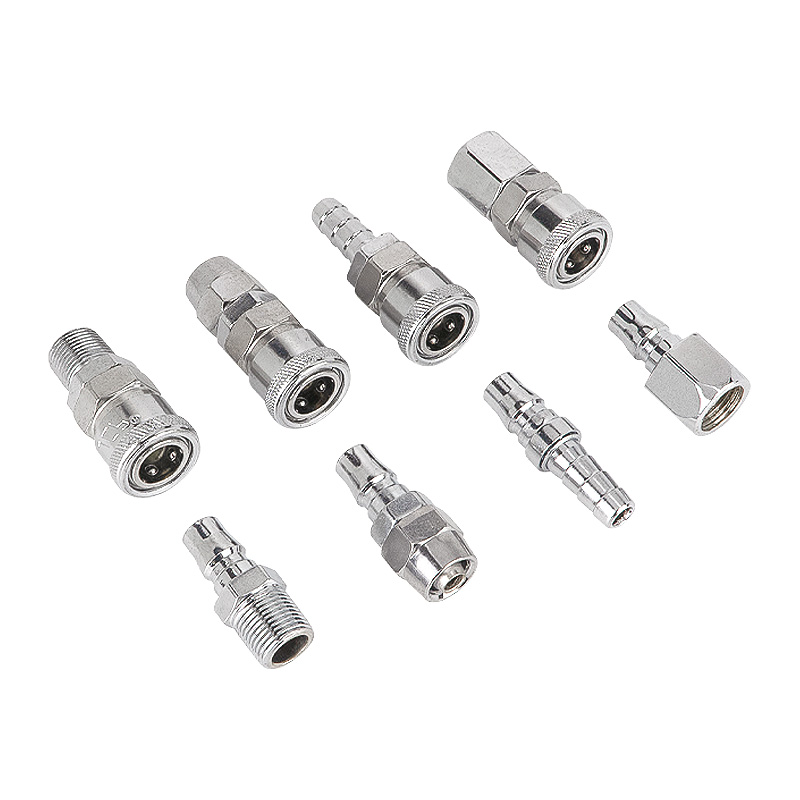

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | यूनिवर्सल न्यूमेटिक सी टाइप क्विक कपलर, एसएमसी और एयरटीएसी के साथ विनिमेय
सी-टाइप सेल्फ-लॉकिंग क्विक कपलर मानक स्टील-बॉल सेल्फ-लॉकिंग फिटिंग है जिसका व्यापक रूप से वायवीय उद्योग में उपयोग किया जाता है। बिल्ट-इन स्प्रिंग और स्टील बॉल डालने पर स्वचालित लॉकिंग का एहसास होता है, और स्लीव को पीछे की ओर खिसकाकर रिलीज़ किया जाता है। किसी उपकरण की आवश्यकता नहीं, एकल-हाथ से संचालन। इसमें फीमेल कपलर (स्लाइडिंग स्लीव के साथ) और पेयर असेंबली के लिए मेल प्लग शामिल है। संपीड़ित वायु पाइपलाइनों, वायवीय उपकरणों और स्वचालित वायु आपूर्ति सर्किटों में व्यापक रूप से लागू, वैक्यूम जनरेटर और पूर्ण वायवीय पाइपिंग सिस्टम के साथ भी मेल खाता है।
• स्टील-बॉल स्व-लॉकिंग संरचना: जब पुरुष प्लग पूरी तरह से डाला जाता है और लॉक किया जाता है तो श्रव्य "क्लिक" होता है; दबाव में अलग नहीं हो सकते. अनलॉक करने और डिस्कनेक्ट करने के लिए स्लाइडिंग स्लीव को पीछे खींचें।
• दोहरी परत एनबीआर सील के छल्ले: उत्कृष्ट वायु जकड़न, संपीड़ित वायु और मामूली चिकनाई वाले तेल के प्रति प्रतिरोधी, कम वायु रिसाव दर।
• शरीर की सामग्री: निकेल-प्लेटेड स्टील (धातु मानक संस्करण) / उच्च-क्रूरता प्लास्टिक (हल्के विकल्प)। वर्कशॉप में बार-बार प्लग और पुल लगाने के लिए जंग रोधी और घिसाव प्रतिरोधी।
• पूर्ण आकार सीमा: पीपी (ट्यूब महिला), पीएफ (महिला धागा), पीएच (पुरुष धागा); एसपी (ट्यूब पुरुष), एसएफ (महिला धागा), एसएम (पुरुष धागा)।
• चिकना प्रवाह पथ, कम दबाव ड्रॉप. पीयू नली और नायलॉन ट्यूब के साथ संगत। यूनिवर्सल क्रॉस-ब्रांड विनिमेयता के लिए मानक इंटरफ़ेस।
|
कोड उपसर्ग |
प्रकार |
विवरण |
|
पी उपसर्ग |
महिला कपलर (सेल्फ-लॉक स्लीव के साथ) |
पीपी: ट्यूब प्रविष्टि महिला; पीएफ: महिला धागा; पीएच: पुरुष धागा |
|
एस उपसर्ग |
पुरुष प्लग |
एसपी: ट्यूब प्रविष्टि पुरुष; एसएफ: महिला धागा; एसएम: पुरुष धागा |
|
संख्यात्मक प्रत्यय:10/20/30/40 |
नली का आकार |
10: Φ4×6; 20: Φ5×8; 30: Φ6.5×10; 40: Φ8×12 |
उदाहरण: PP20 = Φ5×8 PU ट्यूब के लिए C-टाइप सेल्फ-लॉकिंग फीमेल कपलर; SM30 = Φ6.5×10 पाइपलाइन के लिए बाहरी धागे के साथ सी-प्रकार पुरुष प्लग।
|
वस्तु |
पैरामीटर |
|
लागू माध्यम |
संपीड़ित हवा (ट्रेस तेल धुंध के साथ) |
|
कार्य का दबाव |
0 ~ 1.0 एमपीए; दबाव परीक्षण: 1.5 एमपीए |
|
परिचालन तापमान |
-5℃ ~ +60℃ |
|
सील सामग्री |
एनबीआर नाइट्राइल रबर |
|
शरीर की सामग्री |
निकेल प्लेटेड स्टील (मानक); उच्च क्रूरता प्लास्टिक (हल्के वैकल्पिक) |
|
रिश्ते का प्रकार |
ट्यूब प्रविष्टि / जी आंतरिक धागा / जी बाहरी धागा |
|
संचालन |
लॉक करने के लिए डालें, रिलीज़ के लिए स्लीव को पीछे की ओर स्लाइड करें |
|
नमूना |
नली का आकार |
थ्रेड स्पेक |
|
पीपी10 |
Φ4×6 |
- |
|
पीपी20 |
Φ5×8 |
- |
|
पीपी30 |
Φ6.5×10 |
- |
|
पीपी40 |
Φ8×12 |
- |
|
पीएफ20-जी1/4 |
Φ5×8 |
जी1/4 |
|
पीएफ30-जी3/8 |
Φ6.5×10 |
जी3/8 |
|
पीएफ40-जी1/2 |
Φ8×12 |
जी1/2 |
|
PH20-जी1/4 |
Φ5×8 |
जी1/4 |
|
PH30-जी3/8 |
Φ6.5×10 |
जी3/8 |
|
SP20 |
Φ5×8 |
- |
|
SM20-जी1/4 |
Φ5×8 |
जी1/4 |
• एयर कंप्रेसर एयर पाइपलाइन, एयर ब्लो गन, एयर स्क्रूड्राइवर, ग्राइंडर और अन्य वायवीय हाथ उपकरण
• स्वचालित उत्पादन लाइनों पर वायु स्रोत वितरण, वैक्यूम जनरेटर के साथ वायु पाइपिंग कनेक्शन का मिलान
• उपकरण रखरखाव, मोबाइल वायवीय कार्य केंद्र, बार-बार पाइपलाइन असेंबली और डिस्सेप्लर की आवश्यकता वाले अवसर
1. केवल संपीड़ित हवा के लिए. उच्च दबाव वाले हाइड्रोलिक द्रव या मजबूत संक्षारक मीडिया के लिए उपयुक्त नहीं है।
2. प्लगिंग/अनप्लगिंग से पहले दबाव कम करें। दबाव में जबरन डिस्कनेक्ट करने से स्टील की गेंदों और सीलिंग रिंगों को नुकसान हो सकता है।
3. ओ-रिंग पहनने का नियमित निरीक्षण करें; हवा का रिसाव होने पर तुरंत सील बदलें।
4. थ्रेडेड इंस्टॉलेशन के लिए PTFE टेप की अनुशंसा की जाती है। धागे को अलग होने से बचाने के लिए इसे ज़्यादा न कसें।
