पीबीएम/पीबीएक्स श्रृंखला मल्टी-स्टेज वैक्यूम जनरेटर

पीबीएम/पीबीएक्स सीरीज मिनी मल्टी-स्टेज मल्टी-एनर्जी वैक्यूम इजेक्टर | पियाब स्टाइल स्टैकेबल वैक्यूम जेनरेटर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | अल्ट्रा-थिन स्टैकेबल 2-स्टेज वेंचुरी वैक्यूम जेनरेटर

1. उत्पाद अवलोकन

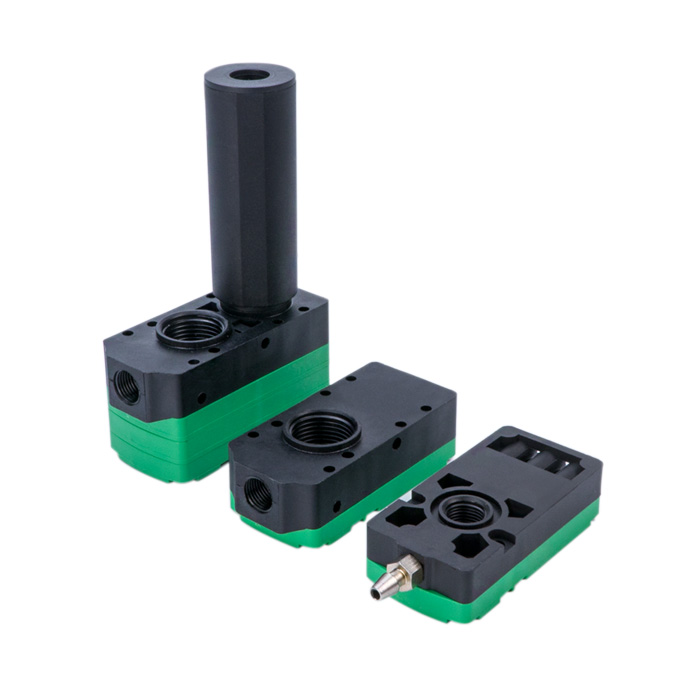

   पीबीएम/पीबीएक्स पियाब-शैली के मिनी टू-स्टेज डिफ्यूजिंग मल्टी-स्टेज वैक्यूम जनरेटर हैं, जिन्हें मल्टी-एनर्जी वैक्यूम जनरेटर के रूप में भी जाना जाता है। वे अल्ट्रा-थिन लाइटवेट बॉडी के साथ मॉड्यूलर स्टैकेबल डिज़ाइन अपनाते हैं। पीबीएम मानक अंतर्निर्मित साइलेंसर संस्करण है, जबकि पीबीएक्स मिश्रित बाहरी साइलेंसर प्रकार है। तीन कार्यात्मक संस्करण उपलब्ध हैं: टाइप ए वाल्वलेस, टाइप बी आपूर्ति वाल्व के साथ, टाइप सी पूर्ण बहु-ऊर्जा एकीकृत मॉडल।

  कोर स्थिति: कॉम्पैक्ट पदचिह्न, कम हवा की खपत और बड़ा चूषण प्रवाह। एकाधिक सक्शन कप के लिए स्वतंत्र नियंत्रण के साथ मल्टी-लेयर मैनिफोल्ड स्टैकिंग का समर्थन करता है। फोम सक्शन कप के साथ रोबोट ईओएटी, पैलेटाइज़िंग और छिद्रपूर्ण वर्कपीस के लिए आदर्श।

      • पीबीएम स्टैंडर्ड मिनी: बिल्ट-इन साइलेंसर, स्लिम बॉडी, कम शोर, सिंगल यूनिट या स्टैक्ड असेंबली के लिए उपयुक्त

      • पीबीएक्स एक्स-मिनी कंपाउंड प्रकार: हटाने योग्य बाहरी साइलेंसर कार्ट्रिज, उच्च परम वैक्यूम, बड़ा प्रवाह और बेहतर गर्मी अपव्यय, उच्च-चक्र निरंतर संचालन के लिए डिज़ाइन किया गया

  आकार ग्रेड: 5 / 10 / 20 / 30। संख्या समकक्ष वैक्यूम पंप पावर रेटिंग (0.05 ~ 0.3 किलोवाट) का प्रतिनिधित्व करती है। कार्यात्मक संस्करण: एक बुनियादी वाल्व रहित, बी एकीकृत आपूर्ति वाल्व, सी पूर्ण बहु-ऊर्जा मॉडल (आपूर्ति वाल्व + ब्रेक वाल्व + वैक्यूम दबाव का पता लगाना + समायोज्य वैक्यूम ब्रेक थ्रॉटल)।

2. मॉडल कोडिंग नियम

  उदाहरण: PBM10-B-K15L-FN / PBX20-C-K15M-एफ.एन

     • पीबीएम/पीबीएक्स

￮ पीबीएम: बिल्ट-इन साइलेंसर के साथ मानक मिनी प्रकार

￮ पीबीएक्स: बाहरी साइलेंसर कार्ट्रिज के साथ कंपाउंड एक्स-मिनी प्रकार

     • 10: आकार कोड (5/10/20/30)

￮ 5: सूक्ष्म लघु प्रवाह, छोटे घटक

￮ 10: लघु-मध्यम प्रवाह, 3C छोटे भाग

￮ 20: मध्यम प्रवाह बेस्टसेलर, कार्टन, फिल्म और फोम सक्शन कप

￮ 30: बड़ा प्रवाह, बड़े क्षेत्र की छिद्रपूर्ण शीट और पैलेटाइजिंग

     • ए/बी/सी: कार्यात्मक संस्करण

￮ ए: वाल्व रहित मूल इकाई, केवल जनरेटर बॉडी, बाहरी सोलनॉइड वाल्व द्वारा नियंत्रित

￮ बी: एकल वाल्व संस्करण, अंतर्निर्मित आपूर्ति सोलनॉइड वाल्व, वैकल्पिक एक तरफा दबाव होल्डिंग वाल्व, प्राकृतिक वैक्यूम रिलीज

￮ सी: पूर्ण बहु-ऊर्जा संस्करण, आपूर्ति वाल्व + वैक्यूम ब्रेक वाल्व + डिजिटल वैक्यूम दबाव स्विच + समायोज्य ब्लो थ्रॉटल

     • K1: वाल्व संयोजन कोड, K1 = सामान्य रूप से बंद आपूर्ति वाल्व + सामान्य रूप से बंद ब्रेक वाल्व

     • 5/6: कॉइल वोल्टेज: 5=DC24V, 6=DC12V

     • एल/एम: वायर लीड विशिष्टता

     • एफ.एन: दबाव स्विच आउटपुट (एनपीएन/पीएनपी, यूनिट वैकल्पिक केपीए/आईएनएचजी)

  ऑर्डरिंग उदाहरण: PBM20-C। परिभाषा: पीबीएम मानक अंतर्निर्मित साइलेंसर, आकार 20, टाइप सी पूर्ण बहु-ऊर्जा मॉडल, एकीकृत आपूर्ति और ब्रेक वाल्व, समायोज्य वैक्यूम ब्रेक और वैक्यूम डिटेक्शन अलार्म।

3. पीबीएम बनाम पीबीएक्स कोर अंतर

4. संस्करण ए/बी/सी फ़ंक्शन तुलना

5. तकनीकी विशिष्टता सारांश

  प्रदर्शन @0.5MPa आपूर्ति दबाव

6. चयन गाइड

  पीबीएम या पीबीएक्स चुनें

     • ✅ पीबीएम: सीमित स्थापना स्थान, रोबोट ईओएटी, नियमित रुक-रुक कर चक्र, कोई उभरे हुए साइलेंसर की आवश्यकता नहीं है

     • ✅ पीबीएक्स: फोम सक्शन कप, छिद्रपूर्ण कार्टन, लंबे समय तक निरंतर संचालन, उच्च प्रवाह और वैक्यूम की आवश्यकता

  संस्करण ए/बी/सी चुनें

     • ✅ संस्करण सी बहु-ऊर्जा: रोबोट अनुप्रयोग, तेज़ ब्लो-ऑफ रिलीज़ + गुम भाग का पता लगाने वाला अलार्म, बाहरी वाल्व और पाइपिंग को कम करें (पसंदीदा)

     • ✅ संस्करण बी: सीमित बजट, कोई ब्लो-ऑफ वैक्यूम रिलीज नहीं, स्व-वजन द्वारा जारी वर्कपीस

     • ✅ संस्करण ए: मौजूदा बाहरी सोलनॉइड वाल्व के साथ निश्चित स्थिरता, सबसे कम खरीद लागत

  स्टैकेबल मैनिफोल्ड फ़ीचर (पीबीएम/पीबीएक्स का मुख्य लाभ)

     PBM5 16 परतों तक ढेर हो सकता है; PBM10 12 परतों तक का समर्थन करता है। पीबीएक्स समान स्टैकिंग क्षमता साझा करता है। प्रत्येक परत आपसी हस्तक्षेप के बिना एक मुख्य वायु आपूर्ति साझा करते हुए स्वतंत्र वैक्यूम सर्किट का मालिक है। मल्टी-स्टेशन ट्रांसफर और मल्टी-नोज़ल मॉड्यूल के लिए सर्वोत्तम विकल्प।

     सील सामग्री: सामान्य स्थितियों के लिए एनबीआर; खाद्य ग्रेड या अम्ल/क्षार संक्षारक वातावरण के लिए एफकेएम।

7. टाइप सी मल्टी-एनर्जी मॉडल के लिए वायवीय सर्किट

     वायु स्रोत → एएफसी एयर फिल्टर (तेल धुंध निषिद्ध) → एआर दबाव नियामक → पीबीएम/पीबीएक्स-सी वायु आपूर्ति पोर्ट; वैक्यूम पोर्ट → ZFC वैक्यूम फिल्टर → सक्शन कप। दो DC24V सिग्नल तार पीएलसी से जुड़ते हैं: एक वैक्यूम सोखना नियंत्रण के लिए, दूसरा समायोज्य ब्लो-ऑफ वैक्यूम ब्रेक के लिए। गुम/गिराए गए वर्कपीस का पता लगाने के लिए वैक्यूम फीडबैक सिग्नल का उपयोग किया जाता है।

8. ऑपरेशन नोट्स

     • वायु आपूर्ति सूखी और फ़िल्टर की जानी चाहिए, तेल धुंध स्नेहक निषिद्ध है। तेल संदूषण से दो-चरण नोजल बंद हो जाएंगे।

     • ZFC वैक्यूम फ़िल्टर को वैक्यूम पाइपलाइन में स्थापित किया जाना चाहिए। धूल आसानी से नोजल को अवरुद्ध कर देती है और चूषण बल को कम कर देती है।

     • पीबीएक्स बाहरी साइलेंसर कार्ट्रिज पूरी तरह से स्थापित होना चाहिए; इसे हटाने से अत्यधिक तेज आवाज होती है।

     • टाइप सी वैक्यूम ब्रेक थ्रॉटल को धीरे-धीरे समायोजित करें। अत्यधिक खुलने से पतली फिल्म और कागज के टुकड़े उड़ जाएंगे।

     • मल्टी-यूनिट स्टैक्ड मैनिफोल्ड असेंबली के लिए, सभी इकाइयों के लिए दबाव को स्थिर करने के लिए मुख्य वायु आपूर्ति पाइप को बड़ा करें।

     • व्यापक तापमान सहनशीलता; सुनिश्चित करें कि कम तापमान की स्थिति में वायु स्रोत पर बर्फ न जमे।
