ZU सीरीज इनलाइन स्ट्रेट वैक्यूम इजेक्टर

ZU सीरीज इनलाइन स्ट्रेट वैक्यूम इजेक्टर | एसओएलएच स्ट्रेट ट्यूब इंसर्ट टाइप वैक्यूम जेनरेटर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी मानक विनिमेय इनलाइन वैक्यूम इजेक्टर

1. उत्पाद अवलोकन

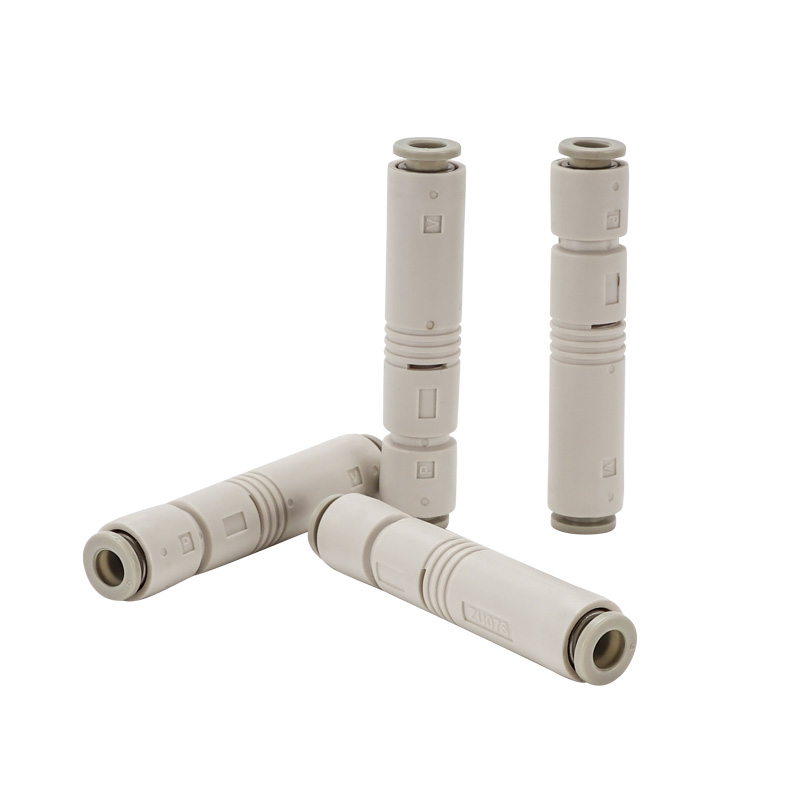

     ZU श्रृंखला इनलाइन स्ट्रेट ट्यूब वैक्यूम इजेक्टर है। वैक्यूम पोर्ट और वायु आपूर्ति पोर्ट को सीधी रेखा में समाक्षीय रूप से व्यवस्थित किया जाता है। इसमें सबसे छोटा आकार, बेहद हल्का वजन और जगह बचाने वाला इंस्टॉलेशन है। वितरित सक्शन कप, गतिशील घटकों और संकीर्ण सीमित स्थान के लिए उपयुक्त।

2. मूल संरचना एवं कार्य सिद्धांत

     • संरचना: SUP सप्लाई पोर्ट → नोजल → डिफ्यूज़र सेक्शन → VAC वैक्यूम पोर्ट → EXH एग्ज़ॉस्ट पोर्ट, इंटीग्रेटेड मोल्डेड रेज़िन बॉडी।

     • सिद्धांत: नोजल के माध्यम से संपीड़ित हवा का उच्च गति जेट वैक्यूम सोखना के लिए वैक्यूम पोर्ट पर नकारात्मक दबाव बनाता है; अंतर्निर्मित साइलेंसिंग संरचना के साथ निकास।

     • सामग्री: मुख्य निकाय: इंजीनियरिंग पीबीटी राल; वन-टच फिटिंग: पोम। कॉपर-मुक्त और फ्लोरीन-मुक्त, RoHS अनुरूप।

     • वज़न: ZU05 ≈6.5g, ZU07≈7.0g; नया ZU□एक उन्नत संस्करण केवल 3.9g।

3. मॉडल कोडिंग नियम (एसएमसी मानक)

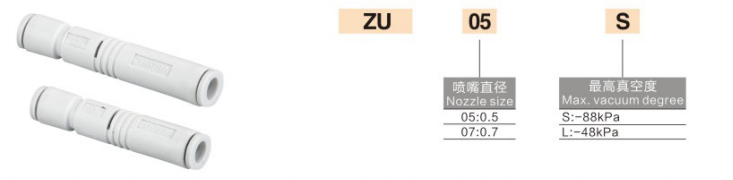

  पुराना संस्करण (ZU05 / ZU07)

  प्रारूप: ZU + नोजल बोर + प्रकार (एस/एल)

     • ZU05S: Φ0.5 नोजल, उच्च वैक्यूम प्रकार (-84kPa)

     • ZU05L: Φ0.5 नोजल, उच्च प्रवाह प्रकार (-48kPa)

     • ZU07S: Φ0.7 नोजल, उच्च वैक्यूम प्रकार

     • ZU07L: Φ0.7 नोजल, उच्च प्रवाह प्रकार

  नया उन्नत संस्करण (ZU□A, छोटा और हल्का)

  प्रारूप: ZU + 03/04/05/07 + एस/एल + ए

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • एस = उच्च वैक्यूम (-87~-90kPa); एल = उच्च प्रवाह (-48kPa)

     • ए = उन्नत संस्करण: लंबाई 11% कम, वजन 40% कम

4. मुख्य पैरामीटर तालिका @0.45MPa मानक आपूर्ति दबाव

5. एस हाई वैक्यूम बनाम एल हाई फ्लो

     • एस उच्च वैक्यूम प्रकार: अल्टीमेट वैक्यूम -84~-90kPa। छोटे सक्शन कप के लिए, पतले, अच्छी तरह से सील किए गए वर्कपीस के लिए मजबूत सोखना बल की आवश्यकता होती है, जैसे इलेक्ट्रॉनिक घटक और पतली फिल्में।

     • एल उच्च प्रवाह प्रकार: बड़े सक्शन प्रवाह के साथ अल्टीमेट वैक्यूम -48kPa। झरझरा/खुरदरी सतह वाले वर्कपीस, बड़े सक्शन कप, उच्च रिसाव और तेज़ प्रतिक्रिया की मांग, जैसे के लिए उपयुक्त। कार्टन और लकड़ी का बोर्ड।

6. इंस्टालेशन एवं पाइपिंग गाइड

  1. इंस्टालेशन: किसी भी ओरिएंटेशन में माउंट करने योग्य, फिक्सिंग ब्रैकेट की आवश्यकता नहीं; सीधे वायु पाइपलाइन के बीच में डाला जा सकता है।

  2. पाइपलाइन

￮ SUP सप्लाई पोर्ट: Φ6 एयर ट्यूब कनेक्ट करें (मानक)

￮ वीएसी वैक्यूम पोर्ट: सक्शन कप/वैक्यूम पाइपलाइन कनेक्ट करें

￮ EXH निकास पोर्ट: वातावरण के लिए खुला, अवरुद्ध न करें

  3. दबाव: मानक 0.45MPa, कार्य सीमा 0.1~0.6MPa

  4. तापमान: 5~50℃ (वायु स्रोत में कोई बर्फ़ नहीं)

7. विशिष्ट अनुप्रयोग परिदृश्य

     • 3सी इलेक्ट्रॉनिक्स, सेमीकंडक्टर, छोटे सक्शन कप के साथ वितरित सोखना

     • स्वचालन उत्पादन लाइन, गतिशील भाग/रोबोट अंत प्रभावक

     • संकीर्ण स्थापना स्थान, हल्के और उच्च गति प्रतिक्रिया अनुप्रयोग

     • पतले कागज, पतली फिल्म, छोटे भागों और इलेक्ट्रॉनिक चिप्स को संभालना

8. चयन तुलना: ZU बनाम ZB बनाम ZL
