ZL1 सीरीज मल्टीस्टेज इजेक्टर

SOLH ZL112 मल्टी-स्टेज वेंचुरी वैक्यूम इजेक्टर मानक Φ1.2 नोजल से सुसज्जित, समकक्ष एसएमसी मॉडल के साथ पूरी तरह से विनिमेय है। इसकी ऊर्जा-बचत करने वाली मल्टी-स्टेज संरचना -88~-92kPa का स्थिर वैक्यूम प्रदान करती है, जबकि हवा की खपत को सिंगल-स्टेज इजेक्टर की तुलना में 40% से अधिक कम करती है। अत्यधिक एकीकृत मॉड्यूलर डिज़ाइन को अपनाते हुए, यह ऑटो सक्शन और ब्लो-ऑफ और लागत-बचत K2 सिंगल सप्लाई वाल्व वेरिएंट के लिए K1 दोहरी आपूर्ति/रिलीज़ वाल्व प्रदान करता है। अंतर्निर्मित साइलेंसर 70dB(A) से नीचे परिचालन शोर को प्रतिबंधित करता है; दो निकास शैलियाँ उपलब्ध हैं: मानक एकीकृत मफलर प्रकार और उच्च प्रवाह के लिए पी केंद्रीकृत पोर्ट निकास। वैकल्पिक सहायक उपकरणों में एनपीएन/पीएनपी सिंगल/डुअल चैनल और वोल्टेज/करंट एनालॉग सिग्नल आउटपुट के साथ एनालॉग मैकेनिकल वैक्यूम गेज और डिजिटल वैक्यूम प्रेशर स्विच, साथ ही विविध प्लग कनेक्टर, कॉइल वोल्टेज और मैनुअल एडजस्टमेंट नॉब शामिल हैं। रखरखाव-मुक्त निरंतर संचालन के लिए आंतरिक चलती भागों से मुक्त, वैक्यूम प्रतिक्रिया समय को कम करने के लिए इसे सीधे रोबोट एंड इफ़ेक्टर्स पर लगाया जा सकता है, जो 3 सी ग्लास पैनल, शीट मेटल, पैकेजिंग और प्रिंटिंग सामग्री और स्थिर उच्च-प्रवाह वैक्यूम सोखना की आवश्यकता वाले छिद्रपूर्ण वर्कपीस के मल्टी-सक्शन कप हैंडलिंग पर व्यापक रूप से लागू होता है।

जांच भेजें

उत्पाद वर्णन

ZL112 सीरीज मल्टी-स्टेज वैक्यूम इजेक्टर

ब्रांड:रिचगे टेक्नोलॉजी द्वारा एसओएलएच

उत्पाद स्थिति निर्धारण

SOLH ZL112 श्रृंखला एक एकीकृत मल्टी-स्टेज वेंचुरी वैक्यूम इजेक्टर है जो एसएमसी समकक्ष मॉडल के साथ पूरी तरह से विनिमेय है। इसमें अल्ट्रा-हाई वैक्यूम डिग्री, बड़े सक्शन प्रवाह और हवा की खपत को काफी कम करने की सुविधा है। सोलनॉइड सप्लाई/रिलीज़ वाल्व, वैक्यूम प्रेशर गेज, डिजिटल डिस्प्ले मीटर और वैक्यूम प्रेशर स्विच सहित कई वैकल्पिक एकीकृत मॉड्यूल उपलब्ध हैं। यह स्वचालित रोबोटिक हथियारों और मल्टी-सक्शन कप फिक्स्चर सिस्टम के लिए मुख्य वैक्यूम इकाई के रूप में कार्य करता है।

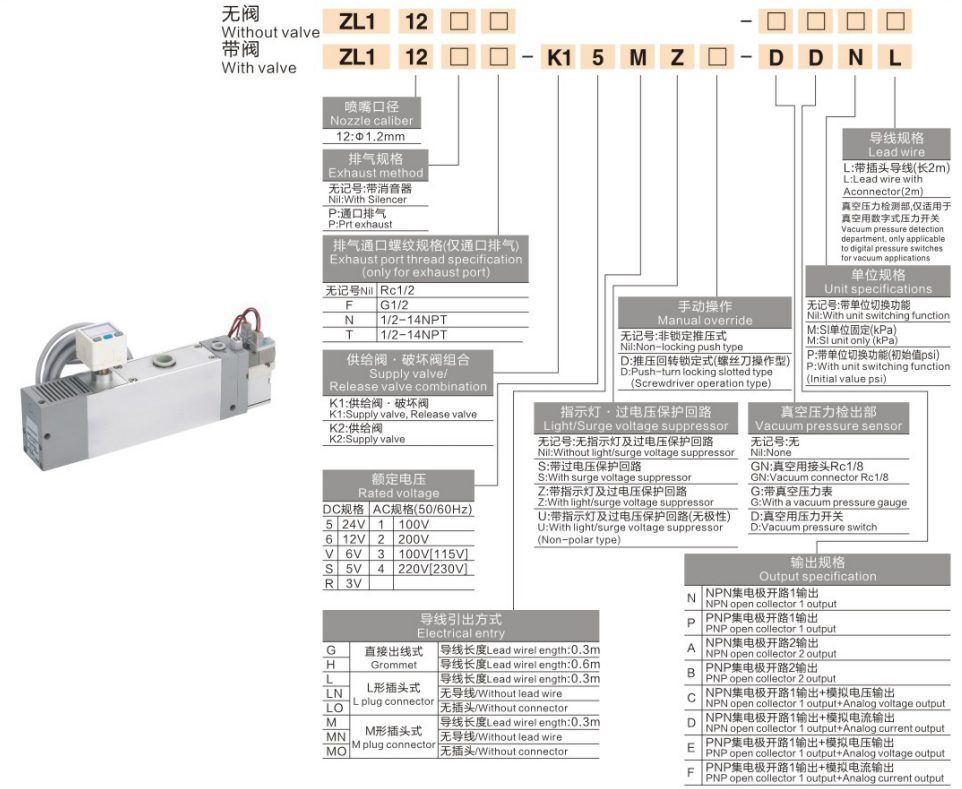

संपूर्ण मॉडल कोडिंग नियम पूर्ण ब्रेकडाउन

1. पूर्ण वाल्व असेंबली के साथ मॉडल उदाहरण: ZL112-□-□-K15MZ-□-DDNL

पद	कोड	परिभाषा एवं विस्तृत व्याख्या
1-4	ZL112	श्रृंखला कोड: मल्टी-स्टेज वैक्यूम इजेक्टर, मानक नोजल बोर Φ1.2 मिमी
5 वीं	रिक्त/पी	निकास संरचना रिक्त: एकीकृत साइलेंसर के साथ निकास (मानक शोर में कमी) पी: उच्च प्रवाह और केंद्रीकृत निकास पाइपलाइन के लिए पोर्टेड निकास
6	रिक्त/एफ/एन/टी	निकास पोर्ट थ्रेडब्लैंक: Rc1/2 आंतरिक थ्रेडF=G1/2, N=1/2-14NPT और अन्य थ्रेड विकल्प
7-8	क1/क2	सोलनॉइड वाल्व संयोजनK1: दोहरी वाल्व (आपूर्ति वाल्व + वैक्यूम रिलीज ब्लो-ऑफ वाल्व, ऑटो सक्शन और ब्लो-ऑफ)K2: केवल एकल आपूर्ति वाल्व, लागत-बचत, बाहरी ब्लो-ऑफ सर्किट आवश्यक
9	5/6/वी/एस/आर	सोलनॉइड रेटेड वोल्टेज5=DC24V (डिफ़ॉल्ट), 6=DC12V, V=AC100V, S=AC200V, R=AC220V
10 वीं	एम/एल/जी	वायर आउटलेट फॉर्मएम=एम-आकार का प्लग कनेक्टर, एल=एल-आकार का प्लग कनेक्टर, जी=डायरेक्ट हार्ड वायरएम/एल तेजी से वायरिंग प्रतिस्थापन के लिए त्वरित प्लग डिजाइन
11 वीं	Z	LED इंडिकेटर + ओवरवॉल्टेज प्रोटेक्शन सर्किट, सोलनॉइड कॉइल बर्नआउट को रोकता है
12 वीं	रिक्त/डी	मैनुअल ओवरराइड बटनरिक्त: नॉन-लैचिंग पुश बटनडी: पुश एंड टर्न लॉकिंग प्रकार (स्क्रूड्राइवर समायोज्य)
13 वीं	रिक्त/जीएन/जी/डी	वैक्यूम प्रेशर मॉनिटरिंग मॉड्यूलरिक्त: कोई वैक्यूम डिटेक्शन एक्सेसरी नहींजीएन: वैक्यूम पोर्ट एडाप्टर आरसी1/2, जी: एनालॉग मैकेनिकल वैक्यूम गेज, डी: इलेक्ट्रॉनिक वैक्यूम प्रेशर स्विच
14 वीं	एन/पी/ए/बी/सी/डी/ई/एफ	ट्रांजिस्टर आउटपुट सिग्नल विनिर्देशन=एनपीएन ओपन कलेक्टर 1 चैनल; पी=पीएनपी ओपन कलेक्टर 1 चैनलए=2-चैनल एनपीएन; बी=2-चैनल पीएनपीसी=1सीएच एनपीएन + एनालॉग वोल्टेज आउटपुट; D=1ch NPN + एनालॉग करंट आउटपुटE=1ch PNP + एनालॉग वोल्टेज आउटपुट; F=1ch PNP + एनालॉग करंट आउटपुट
15-16	एनएल/एमएल/पीएल	आउटपुट वायर हार्नेस कॉन्फ़िगरेशनएन=मानक, एम=यूनिट फिक्स्ड, पी=स्विच प्वाइंट एडजस्टेबल, एल=2एम प्लग केबल शामिल

श्रृंखला वर्गीकरण एवं विन्यास तुलना तालिका

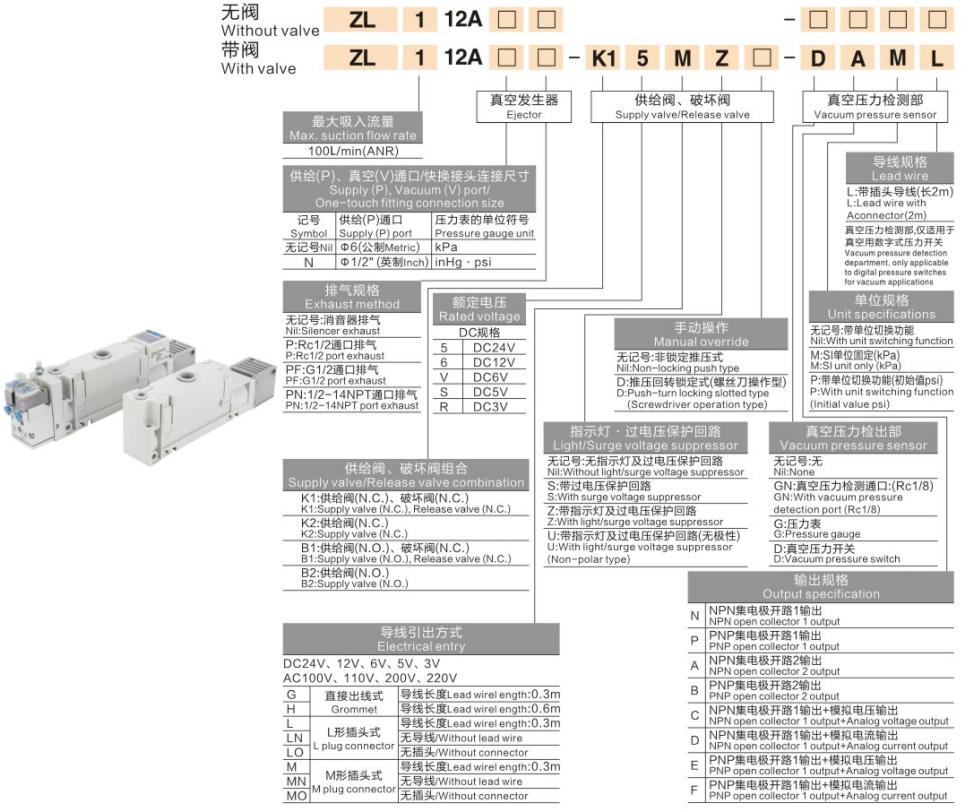

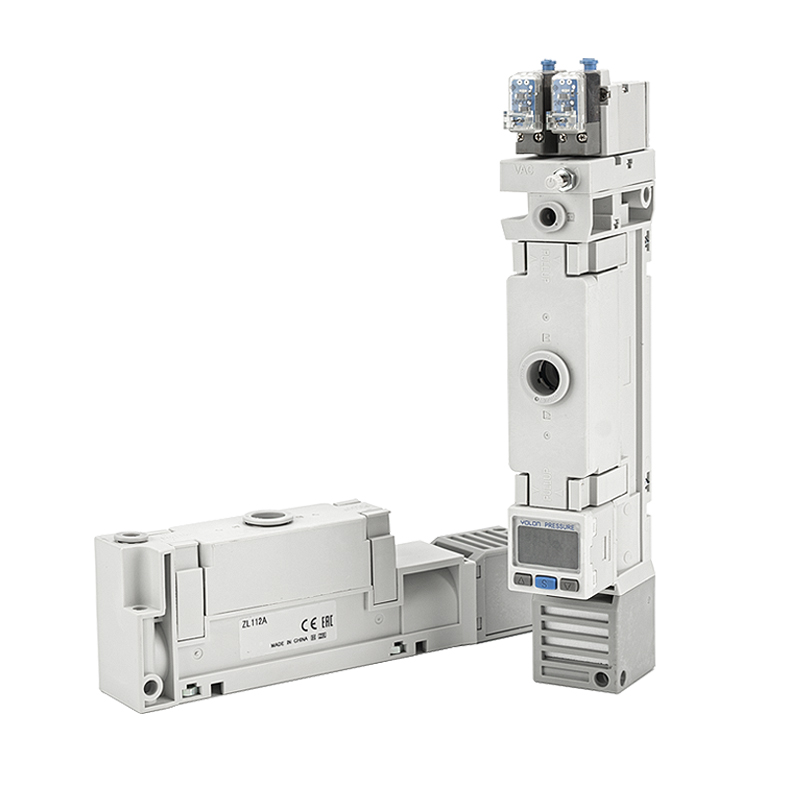

1. नई एकीकृत ZL112A श्रृंखला (उन्नत मल्टी-फ़ंक्शन संस्करण)

मॉडल कोड	पूर्ण कॉन्फ़िगरेशन विवरण	लक्ष्य अनुप्रयोग परिदृश्य
ZL112A	वाल्व और गेज के बिना बुनियादी नंगे इकाई	बाहरी सोलनॉइड वाल्व के साथ सामान्य सरल वैक्यूम सर्किट
ZL112AP	मूल इकाई + Rc1/2 केंद्रीकृत निकास पोर्ट	उच्च प्रवाह निकास, शोर में कमी की कोई आवश्यकता नहीं
ZL112A-DNL	अंतर्निर्मित वैक्यूम दबाव स्विच, 1-चैनल एनपीएन सिग्नल आउटपुट	एनपीएन सिग्नल के साथ पीएलसी वैक्यूम थ्रेशोल्ड फीडबैक
ZL112A-डीपीएल	अंतर्निर्मित वैक्यूम दबाव स्विच, 1-चैनल पीएनपी सिग्नल आउटपुट	पीएनपी सिग्नल के साथ पीएलसी वैक्यूम थ्रेशोल्ड फीडबैक
ZL112A-DAL	उन्नत 1ch एनपीएन वैक्यूम स्विच	उच्च स्थिरता निरंतर सिग्नल निगरानी
ZL112A-DBL	उन्नत 1ch PNP वैक्यूम स्विच	उच्च स्थिरता निरंतर सिग्नल निगरानी
ZL112A-K15MZ-DNL	दोहरी आपूर्ति/रिलीज़ वाल्व + एनपीएन वैक्यूम स्विच	ऑटो सक्शन और ब्लो-ऑफ क्लोज्ड-लूप नियंत्रण (एनपीएन)
ZL112A-K15MZ-DPL	दोहरी आपूर्ति/रिलीज़ वाल्व + पीएनपी वैक्यूम स्विच	ऑटो सक्शन और ब्लो-ऑफ क्लोज-लूप नियंत्रण (पीएनपी)
ZL112A-K15MZ-DAL/DBL	दोहरी वाल्व + उन्नत वैक्यूम स्विच	हेवी-ड्यूटी उच्च-विश्वसनीयता स्वचालित वैक्यूम स्टेशन
ZL112A-K25MZ-DNL/DPL	एकल आपूर्ति वाल्व + वैक्यूम स्विच	वैक्यूम मॉनिटरिंग फ़ंक्शन के साथ बजट उपकरण
ZL112A-K15MZ	केवल दोहरी वाल्व, कोई वैक्यूम गेज/स्विच नहीं	सिग्नल फीडबैक के बिना बेसिक ऑटो सक्शन ब्लो-ऑफ

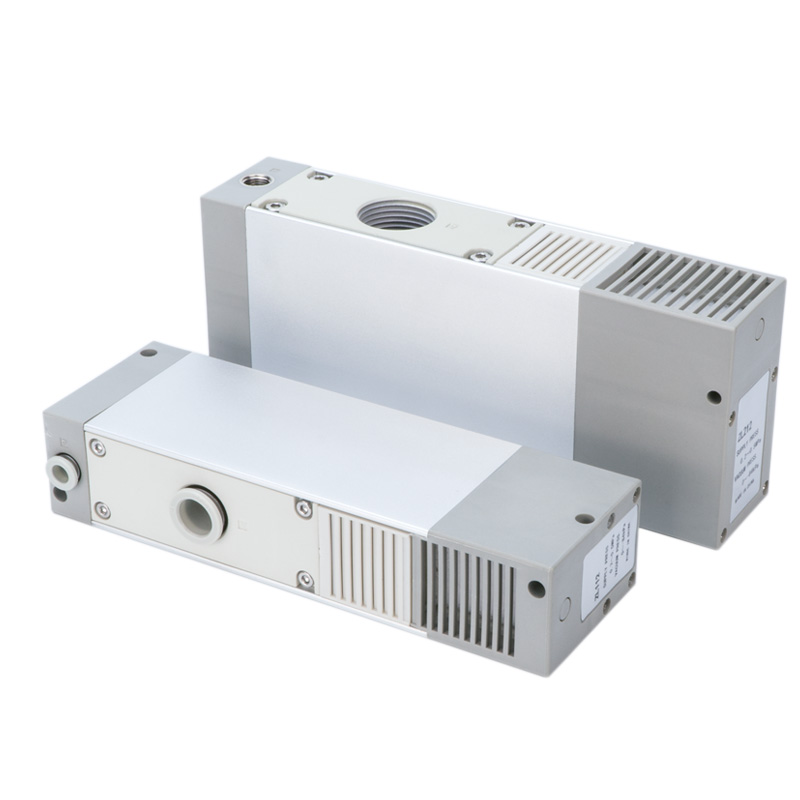

2. मानक आधार ZL112 श्रृंखला (मैकेनिकल/डिजिटल गेज वैकल्पिक)

मॉडल कोड	कॉन्फ़िगरेशन विवरण	अनुप्रयोग परिदृश्य
ZL112	मानक नंगे इकाई, कोई वाल्व और गेज नहीं	कम लागत वाले सरल वैक्यूम हैंडलिंग उपकरण
ZL112-GN	बाहरी वैक्यूम गेज के लिए आरक्षित बंदरगाह	ग्राहक ने स्वयं स्थापित दबाव नापने का यंत्र
ZL112-डी	एकीकृत डिजिटल वैक्यूम डिस्प्ले मीटर	ऑन-साइट वास्तविक समय डिजिटल वैक्यूम रीडिंग की आवश्यकता है
ZL112-जी	अंतर्निर्मित Y40Z मैकेनिकल एनालॉग वैक्यूम गेज	लागत-संवेदनशील दृश्य दबाव अवलोकन
ZL112-पी	केंद्रीकृत बंदरगाह निकास प्रकार	बड़े प्रवाह वाली निरंतर वैक्यूम उत्पादन लाइनें
ZL112-K1□L□□-D	दोहरी आपूर्ति और ब्लो-ऑफ वाल्व + डिजिटल वैक्यूम मीटर	डिजिटल रीडआउट के साथ उच्च एकीकरण स्वचालित वैक्यूम नियंत्रण
ZL112-K2□L□□-D	एकल आपूर्ति वाल्व + डिजिटल वैक्यूम मीटर	डिजिटल डिस्प्ले के साथ किफायती स्वचालित वैक्यूम यूनिट

मुख्य उत्पाद लाभ

1. मल्टी-स्टेज वेंचुरी ऊर्जा-बचत तकनीक

- स्थिर वैक्यूम डिग्री -88 ~ -92kPa, शक्तिशाली सक्शन प्रवाह; सिंगल-स्टेज इजेक्टर की तुलना में हवा की खपत 40% से अधिक कम हो गई, जिससे वर्कशॉप संपीड़ित हवा की लागत काफी कम हो गई।

2. अत्यधिक मॉड्यूलर एकीकृत ऑल-इन-वन डिज़ाइन

- वैकल्पिक अंतर्निर्मित आपूर्ति सोलनॉइड वाल्व, वैक्यूम रिलीज ब्लो-ऑफ वाल्व, साइलेंसर, डिजिटल/मैकेनिकल वैक्यूम गेज और दबाव स्विच। किसी अतिरिक्त अलग सामान की आवश्यकता नहीं है, कैबिनेट स्थान की बचत होगी और वायरिंग लेआउट सरल होगा।

3. कम शोर वाला एकीकृत साइलेंसर

- अंतर्निहित मफलर संरचना चलने वाले शोर को सीमित करती है ≤70dB(A), इनडोर निरंतर कार्यशाला संचालन के लिए अनुकूल।

4. रखरखाव-मुक्त लंबी सेवा जीवन

- शून्य आंतरिक गतिमान यांत्रिक भाग, बार-बार निरंतर साइकिल चलाने के लिए प्रतिरोधी, 24 घंटे के नॉन-स्टॉप बड़े पैमाने पर उत्पादन संचालन का समर्थन करता है।

5. मल्टी-सक्शन कप केंद्रीकृत वैक्यूम आपूर्ति

- मल्टी-जिग मल्टी-वर्कस्टेशन सिंक्रोनस सोखना के लिए उपयुक्त, कॉम्पैक्ट आकार वैक्यूम पाइपलाइन प्रतिक्रिया समय को कम करने के लिए रोबोटिक आर्म एंड इफ़ेक्टर पर सीधे माउंटिंग की अनुमति देता है।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्य

- स्वचालित रोबोटिक ग्रिपर, मल्टी-कैविटी सक्शन फिक्सचर हैंडलिंग

- 3सी इलेक्ट्रॉनिक्स, ग्लास पैनल, शीट मेटल, पोरस वर्कपीस वैक्यूम पिकिंग और प्लेसमेंट

- पैकेजिंग, प्रिंटिंग और खाद्य उद्योग वैक्यूम ट्रांसफर उपकरण

- रिसाव-प्रवण वर्कपीस और उत्पादन लाइनों को बड़े स्थिर वैक्यूम प्रवाह की आवश्यकता होती है

चरण-दर-चरण त्वरित चयन मार्गदर्शिका

1. स्वचालित वैक्यूम नियंत्रण मांग की पुष्टि करें

- ऑटो ब्लो-ऑफ के बिना केवल वैक्यूम जेनरेशन: बुनियादी ZL112A / ZL112 नंगे मॉडल का चयन करें (बाहरी वाल्व आवश्यक)

- ऑटो सक्शन + त्वरित वैक्यूम ब्लो-ऑफ अनुशंसित: K1 डुअल वाल्व वैरिएंट

- लागत प्राथमिकता केवल सरल सक्शन: K2 एकल आपूर्ति वाल्व प्रकार

2. वैक्यूम मॉनिटरिंग सिग्नल आवश्यकता की पुष्टि करें

- पीएलसी थ्रेशोल्ड फीडबैक आवश्यक: डीएनएल (एनपीएन) / डीपीएल (पीएनपी) वैक्यूम प्रेशर स्विच मॉडल चुनें

- स्थानीय दृश्य दबाव रीडिंग आवश्यक: डी डिजिटल डिस्प्ले मीटर या जी मैकेनिकल एनालॉग गेज

3. निकास लेआउट आवश्यकता की पुष्टि करें

- मानक इनडोर शोर नियंत्रण: अंतर्निर्मित साइलेंसर के साथ मानक संस्करण (रिक्त निकास कोड)

- उच्च प्रवाह / केंद्रीकृत मुख्य निकास पाइपलाइन: पी पोर्टेड निकास संस्करण

एक वाक्य सारांश

SOLH ZL112 मल्टी-स्टेज वेंचुरी वैक्यूम इजेक्टर 40% कम हवा की खपत के साथ -88~-92kPa उच्च वैक्यूम प्रदान करता है, दोहरे/एकल एकीकृत सोलनॉइड वाल्व, डिजिटल/मैकेनिकल वैक्यूम गेज और एनपीएन/पीएनपी दबाव स्विच विकल्पों का समर्थन करता है, रोबोटिक मल्टी-सक्शन कप स्वचालित हैंडलिंग सिस्टम के लिए एकीकृत कॉम्पैक्ट वैक्यूम मॉड्यूल।
