ZH‑D सीरीज बॉडी‑पोर्टेड वैक्यूम इजेक्टर

ZH‑D सीरीज बॉडी‑पोर्टेड वैक्यूम इजेक्टर | सिंगल-स्टेज वेंचुरी डायरेक्ट न्यूमेटिक कनेक्शन वैक्यूम जेनरेटर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | आयातित ZH सीरीज वैक्यूम जेनरेटर के साथ पूर्ण यांत्रिक विनिमेय

1. उत्पाद अवलोकन

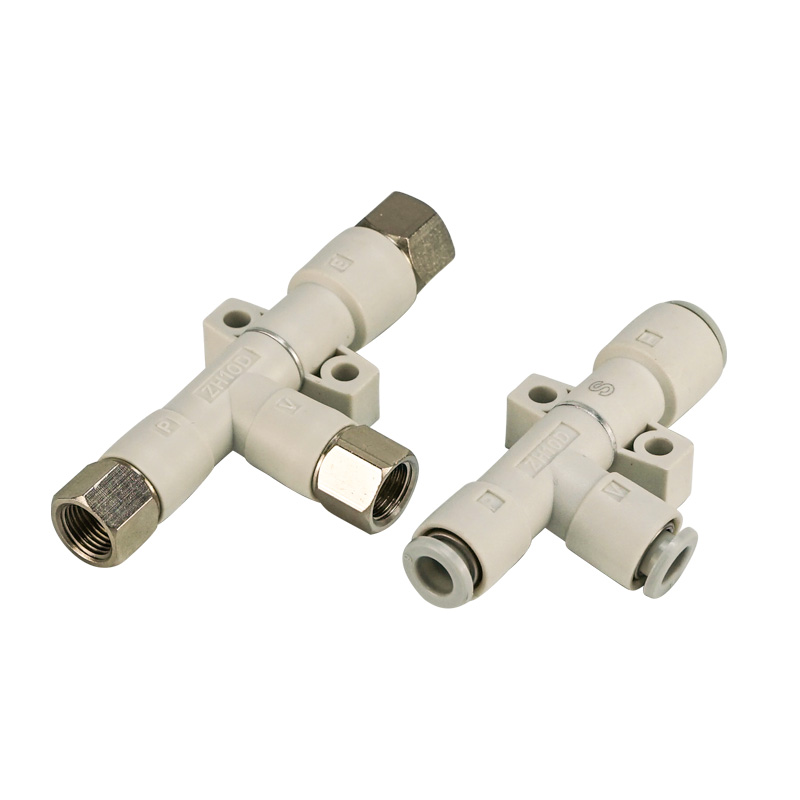

     ZH‑D बॉडी-पोर्टेड प्रकार सिंगल-स्टेज वेंचुरी वैक्यूम इजेक्टर है। एसयूपी सप्लाई पोर्ट, वीएसी वैक्यूम पोर्ट और ईएक्सएच एग्जॉस्ट पोर्ट सहित तीन स्वतंत्र बंदरगाहों को बाहरी पाइपिंग की आवश्यकता होती है। मुख्य बॉडी के अंदर कोई बिल्ट-इन साइलेंसर नहीं। एकीकृत रेज़िन नोजल संरचना के साथ कॉम्पैक्ट और हल्के डिज़ाइन, आयातित ZH श्रृंखला के साथ पूरी तरह से विनिमेय।

  मॉडल भेद

     • ZH‑D बॉडी‑पोर्टेड प्रकार: बाहरी पाइपिंग के लिए तीन पोर्ट, बिना बिल्ट-इन साइलेंसर के।

     • ZH‑B बॉक्स‑प्रकार: बॉडी के अंदर एकीकृत साइलेंसर से सुसज्जित, केवल आपूर्ति और वैक्यूम पोर्ट आरक्षित हैं।

  दो प्रदर्शन ग्रेड:

     • एस-विनिर्देश (उच्च-वैक्यूम): अल्टीमेट वैक्यूम -90kPa, सीलबंद चिकनी वर्कपीस के लिए आदर्श।

     • एल-विनिर्देश (उच्च-प्रवाह): कागज, कपड़े और कार्टन जैसे सांस लेने योग्य झरझरा वर्कपीस के लिए कम वैक्यूम स्तर के साथ बड़ा सक्शन प्रवाह।

  नोजल बोर कवर Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0 मिमी। कई कनेक्शन विकल्पों का समर्थन करें: वन-टच फिटिंग, जी/आरसी थ्रेड, एनपीटी इंपीरियल थ्रेड। मल्टीपल माउंटिंग समाधान: डायरेक्ट स्क्रू फास्टनिंग, माउंटिंग ब्रैकेट और डीआईएन रेल इंस्टालेशन। रोबोट एंड इफ़ेक्टर और मल्टी-स्टेशन मॉड्यूल अनुप्रयोगों के लिए व्यापक रूप से लागू।

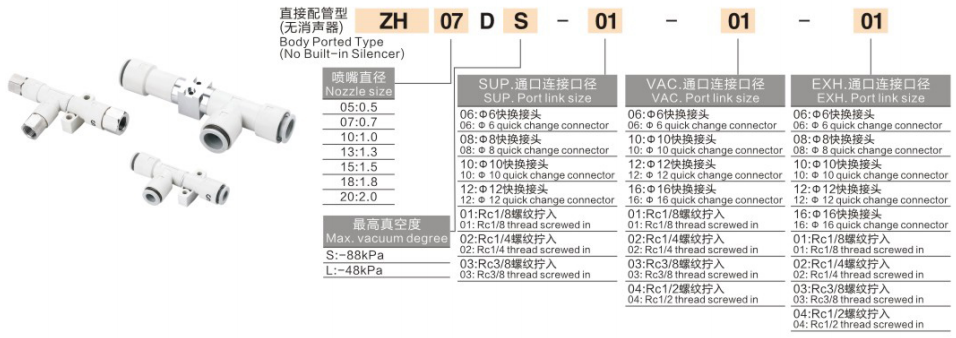

2. पूर्ण मॉडल कोडिंग स्पष्टीकरण

उदाहरण मॉडल:ZH10DSA‑06‑08‑10

     • ZH: वैक्यूम इजेक्टर का सीरीज कोड

     • 10: नोजल बोर कोड

     • डी/बी: शारीरिक रूप. डी = बिना बिल्ट-इन साइलेंसर के 3 बाहरी पोर्ट के साथ बॉडी-पोर्टेड प्रकार; बी = एकीकृत साइलेंसर के साथ बॉक्स-प्रकार

     • एस/एल: वैक्यूम विशेषता. एस = मध्यम सक्शन प्रवाह के साथ उच्च-वैक्यूम प्रकार परम -90kPa; एल = उच्च प्रवाह प्रकार। ZH05‑13 अल्टीमेट ‑48kPa; ZH15‑20 अल्टीमेट -66kPa, सांस लेने योग्य वर्कपीस के लिए बड़ा प्रवाह

     • A: छोटे आयाम और कम वजन के साथ नई पीढ़ी का हल्का संस्करण

     • ‑06‑08‑10: पोर्ट विशिष्टता(SUP‑VAC‑EXH). दो अंकों की संख्या मीट्रिक वन-टच फिटिंग आकार (06=Φ6,08=Φ8,10=Φ10,12=Φ12) को दर्शाती है। जी/आरसी धागे के लिए F01/F02/F03; एनपीटी इंपीरियल थ्रेड के लिए N01/N02।

  आदेश उदाहरण: ZH13DSA‑08‑10‑10
     ZH बॉडी-पोर्टेड वैक्यूम इजेक्टर, Φ1.3mm नोजल, S हाई-वैक्यूम ग्रेड, नया A हल्का संस्करण; सप्लाई पोर्ट Φ8, वैक्यूम पोर्ट Φ10, एग्जॉस्ट पोर्ट Φ10 वन-टच फिटिंग।

3. मुख्य प्रदर्शन लाभ

     • तीन पूरी तरह से स्वतंत्र बाहरी बंदरगाह: अलग SUP आपूर्ति, VAC वैक्यूम और EXH निकास पोर्ट। निकास गैस बाहरी साइलेंसर या केंद्रीकृत निकास पाइपलाइन को जोड़ सकती है। रोबोट एंड इफ़ेक्टर और मॉड्यूल एकीकरण के लिए उपयुक्त, आंतरिक साइलेंसर स्थान की कमी से मुक्त।

     • हल्का एकीकृत रेज़िन नोजल: उल्लेखनीय वजन घटाने के लिए नोजल और मुख्य बॉडी को एकीकृत रूप से ढाला गया है, जो उच्च गति से चलने वाले ईओएटी के लिए बिल्कुल उपयुक्त है। नए A वर्जन से लंबाई और ऊंचाई हुई कम, वजन 74% तक कम

     • दोहरी वैक्यूम प्रदर्शन विकल्प: कांच, धातु शीट और प्लास्टिक आवास सहित चिकनी सीलबंद वर्कपीस के लिए एस उच्च-वैक्यूम; रिसाव मुआवजे के लिए कार्टन, फिल्म, कपड़े और रिसाव-प्रवण सामग्री के लिए एल उच्च प्रवाह।

     • रिच पोर्ट चयन: वैश्विक-बाज़ार उपकरण अनुकूलन के लिए मीट्रिक वन-टच फिटिंग, जी/आरसी पाइप थ्रेड और एनपीटी इंपीरियल थ्रेड।

     • विविध स्थापना विधियाँ: लचीले लेआउट के लिए डायरेक्ट स्क्रू फास्टनिंग, मानक ब्रैकेट, एल-आकार का ब्रैकेट और डीआईएन रेल माउंटिंग।

     • तेल मुक्त संचालन की आवश्यकता: तेल-धुंध स्नेहन निषिद्ध है, केवल सूखी फ़िल्टर्ड संपीड़ित हवा की आवश्यकता है।

4. मानक तकनीकी विशिष्टताएँ

0.5MPa आपूर्ति दबाव (ANR) पर प्रदर्शन

एल-हाई-फ्लो वेरिएंट के लिए: निचले परम वैक्यूम स्तर के साथ समान नोजल बोर के तहत उच्च सक्शन प्रवाह।

5. ZH‑D बनाम ZH‑B तुलना तालिका

6. चरण-दर-चरण चयन मार्गदर्शन

     • एस/एल प्रदर्शन चयन

 ￮ ✅ एस हाई-वैक्यूम (‑90kPa): स्टील प्लेट, ग्लास, प्लास्टिक हाउसिंग, पीसीबी जैसे चिकने सीलबंद वर्कपीस; मामूली रिसाव, उच्च सोखना बल की आवश्यकता।

 ￮ ✅ एल उच्च प्रवाह: कार्टन, फोम, फिल्म, कपड़े और अन्य रिसाव-प्रवण सांस लेने योग्य वर्कपीस, बड़ा प्रवाह वैक्यूम रिसाव की भरपाई करता है।

     • नोजल बोर चयन: कुल सक्शन-कप सोखना क्षेत्र के अनुसार चयन करें। बड़ा नोजल उच्च सक्शन प्रवाह लाता है और साथ ही हवा की खपत भी अधिक होती है। संपीड़ित हवा की बर्बादी को रोकने के लिए अधिक आकार के नोजल से बचें।

     • पोर्ट प्रकार चयन: घरेलू स्वचालन उपकरण के लिए मीट्रिक वन-टच फिटिंग (06/08/10/12); विदेशी निर्यात मशीनों के लिए जी धागा/एनपीटी धागा।

     • डी-प्रकार के लिए निकास प्रबंधन नोट: डी-वेरिएंट में कोई बिल्ट-इन साइलेंसर नहीं है। EXH एग्जॉस्ट पोर्ट को बाहरी साइलेंसर से कनेक्ट होना चाहिए अन्यथा शोर अत्यधिक होगा; या निकास पाइप को उपकरण कैबिनेट से बाहर निकालें।

     • वैक्यूम डिटेक्शन समाधान: बिना बिल्ट-इन प्रेशर स्विच के ZH सीरीज वैक्यूम इजेक्टर। यदि सिग्नल फीडबैक की आवश्यकता हो तो बाहरी ZSE वैक्यूम प्रेशर स्विच जोड़ें।

7. विशिष्ट अनुप्रयोग परिदृश्य

     • रोबोट ईओएटी एंड-ऑफ-आर्म पिकिंग: 3सी प्लास्टिक पार्ट्स, पीसीबी और बैटरी शीट हैंडलिंग

     • पैकेजिंग उद्योग: कार्टन, फिल्म और कागज सामग्री पिक-अप

     • इंजेक्शन-मोल्डिंग रोबोट के लिए छोटे आकार का हिस्सा डिमोल्डिंग

     • मल्टी-सक्शन-कप सिंक्रोनस सोखना के लिए मल्टी-समानांतर वैक्यूम मॉड्यूल

     • स्वचालन स्टेशनों को उपकरण आवास के बाहर केंद्रीकृत अपशिष्ट गैस निकास की आवश्यकता होती है

8. मानक वायवीय सर्किट आरेख विवरण

     ZH‑D बॉडी‑पोर्टेड मानक सर्किट: AFC वायु‑स्रोत फिल्टर (तेल‑धुंध इकाई निषिद्ध) → 3/2 सोलनॉइड वाल्व → ZH‑D का SUP आपूर्ति पोर्ट; VAC वैक्यूम पोर्ट ZFC वैक्यूम फ़िल्टर को सक्शन कप से जोड़ता है; EXH एग्जॉस्ट पोर्ट बाहरी साइलेंसर या एग्जॉस्ट होज़ को बाहरी उपकरणों से जोड़ता है।

9. महत्वपूर्ण ऑपरेशन नोट्स

     • तेल-धुंध स्नेहक सख्त वर्जित है। तेल संदूषक छोटे नोजल छिद्र को अवरुद्ध कर देगा, चूषण-बल क्षय या पूर्ण विफलता का कारण बनेगा। वायु स्रोत उपचार के लिए केवल एयर फिल्टर को अपनाया जाएगा।

     • ZFC इनलाइन वैक्यूम फिल्टर को वैक्यूम साइड पर स्थापित किया जाना चाहिए। धूल के कणों के प्रवेश से नोजल में रुकावट आ जाएगी।

     • ZH‑D बॉडी-पोर्टेड इजेक्टर के लिए, EXH एग्जॉस्ट पोर्ट को अत्यधिक शोर स्तर से बचने के लिए साइलेंसर से लैस होना चाहिए।

     • अनुशंसित आपूर्ति दबाव:0.4‑0.5MPa. पूर्ण 0.6 एमपीए के तहत दीर्घकालिक निरंतर संचालन का सुझाव नहीं दिया जाता है।

     • वैक्यूम इजेक्टर और सक्शन कप के बीच नली की लंबाई कम करें, तेज़ वैक्यूम प्रतिक्रिया के लिए पाइपलाइन की मात्रा कम करें।
