ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | आयातित ZH‑B सीरीज के साथ संगत ड्रॉप-इन रिप्लेसमेंट
 |

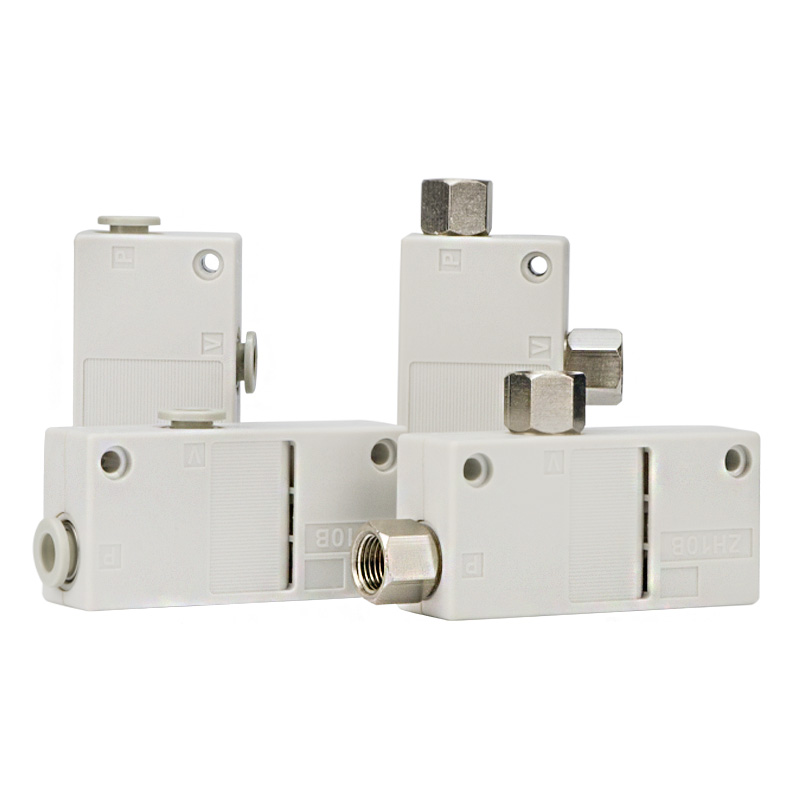

ZH‑B बॉक्स प्रकार वैक्यूम इजेक्टर शरीर के अंदर एकीकृत साइलेंसर के साथ सिंगल-स्टेज वेंचुरी सिद्धांत को अपनाता है। केवल दो पोर्ट आरक्षित हैं: एसयूपी आपूर्ति पोर्ट और वीएसी वैक्यूम पोर्ट, कोई अलग निकास पोर्ट नहीं। निकास हवा को सीधे अंतर्निर्मित साइलेंसर के माध्यम से छुट्टी दे दी जाती है। बाहरी साइलेंसर के बिना अत्यंत सरल इंस्टालेशन की आवश्यकता है। आयाम और कनेक्शन इंटरफ़ेस में आयातित ZH‑B के साथ पूरी तरह से विनिमेय। दो प्रदर्शन संस्करण उपलब्ध हैं: एस उच्च-वैक्यूम प्रकार और एल उच्च-प्रवाह प्रकार, पूर्ण नोजल आकार के साथ। कॉम्पैक्ट छोटे स्वचालन फिक्स्चर और रोबोट पिक-एंड-प्लेस अनुप्रयोगों के लिए आदर्श।
मॉडल भेद
• ZH‑B बॉक्स प्रकार: बिल्ट-इन साइलेंसर, 2 पोर्ट (एसयूपी और वीएसी)
• ZH‑D बॉडी‑पोर्टेड प्रकार: कोई बिल्ट-इन साइलेंसर नहीं, बाहरी पाइपिंग के लिए 3 स्वतंत्र पोर्ट SUP/VAC/EXH

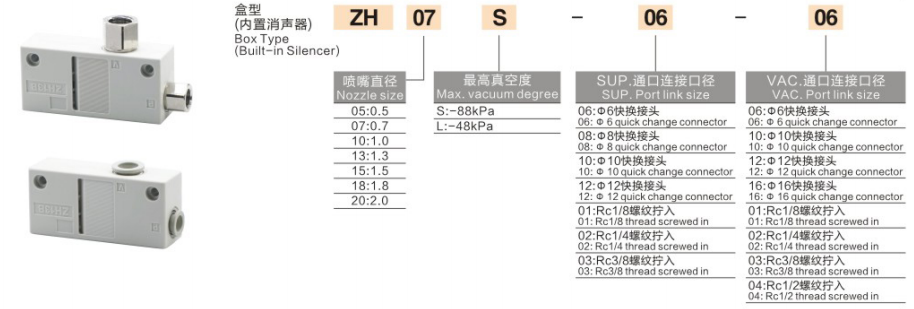

उदाहरण:ZH07S‑06‑06
• ZH: सीरीज कोड, बिल्ट-इन साइलेंसर के साथ बॉक्स टाइप वैक्यूम इजेक्टर
• 07: नोजल आकार कोड
• एस/एल: अधिकतम निर्वात विशेषता. एस = उच्च निर्वात; एल = उच्च प्रवाह
• 06: एसयूपी आपूर्ति पोर्ट कनेक्शन का आकार
• 06: VAC वैक्यूम पोर्ट कनेक्शन का आकार
|
नोजल कोड |
नोजल बोर |
|
05 |
Φ0.5 मिमी |
|
07 |
Φ0.7मिमी |
|
10 |
Φ1.0मिमी |
|
13 |
Φ1.3मिमी |
|
15 |
Φ1.5मिमी |
|
18 |
Φ1.8मिमी |
|
20 |
Φ2.0मिमी |
पोर्ट कोड संदर्भ तालिका
|
पोर्ट कोड |
इंटरफ़ेस प्रकार |
|
06 |
Φ6 वन-टच फिटिंग |
|
08 |
Φ8 वन-टच फिटिंग |
|
10 |
Φ10 वन-टच फिटिंग |
|
12 |
Φ12 वन-टच फिटिंग |
|
16 |
Φ16 वन-टच फिटिंग |
|
01 |
Rc1/8 महिला धागा |
|
02 |
Rc1/4 महिला धागा |
|
03 |
Rc3/8 महिला धागा |
|
04 |
Rc1/2 महिला धागा |
ऑर्डर उदाहरण: ZH10S‑08‑10
बिल्ट-इन साइलेंसर के साथ ZH बॉक्स प्रकार वैक्यूम इजेक्टर, Φ1.0 मिमी नोजल, एस हाई-वैक्यूम ग्रेड; सप्लाई पोर्ट Φ8 वन-टच फिटिंग, वैक्यूम पोर्ट Φ10 वन-टच फिटिंग।
• इंटीग्रेटेड बिल्ट-इन साइलेंसर: किसी बाहरी साइलेंसर की आवश्यकता नहीं है। निकास हवा को आंतरिक मौन संरचना के माध्यम से छुट्टी दे दी जाती है। कम स्पेयर पार्ट्स, कम शोर और जगह की बचत।
• साधारण वायरिंग के लिए केवल 2 पोर्ट: केवल SUP वायु आपूर्ति पोर्ट और VAC वैक्यूम पोर्ट, कोई अलग EXH निकास पोर्ट नहीं। सीमित कॉम्पैक्ट इंस्टॉलेशन स्थान के लिए बिल्कुल सही।
• दोहरे प्रदर्शन संस्करण वैकल्पिक
￮ एस हाई-वैक्यूम (-88kPa): स्टील शीट, ग्लास, पीसीबी और प्लास्टिक हाउसिंग जैसे अच्छी तरह से सील किए गए वर्कपीस के लिए मजबूत सोखना बल।
￮ एल उच्च-प्रवाह (-48kPa): वैक्यूम रिसाव की भरपाई के लिए बड़ा सक्शन प्रवाह, कागज, फिल्म, कार्टन और फोम सहित सांस लेने योग्य छिद्रपूर्ण सामग्री के लिए उपयुक्त।
• एकाधिक पोर्ट चयन: घरेलू मशीनों के लिए व्यापक रूप से उपयोग की जाने वाली मीट्रिक वन-टच फिटिंग; निर्यात उपकरण के लिए आरसी महिला धागा संस्करण।
• हल्का पीबीटी बॉडी: एकीकृत रूप से ढाला गया पीबीटी नोजल, कम वजन, छोटे रोबोट ईओएटी के लिए उपयुक्त। सीधे स्क्रू माउंटिंग या ब्रैकेट इंस्टॉलेशन का समर्थन करता है।
• तेल मुक्त संचालन: केवल सूखी फ़िल्टर्ड संपीड़ित हवा की आवश्यकता है, तेल धुंध स्नेहन वर्जित है।
|
पैरामीटर आइटम |
विनिर्देश |
|
काम के सिद्धांत |
सिंगल-स्टेज वेंचुरी नकारात्मक दबाव |
|
कामकाजी माध्यम |
सूखी फ़िल्टर्ड संपीड़ित हवा, तेल की आपूर्ति निषिद्ध है |
|
आपूर्ति वायु दबाव रेंज |
0.25~0.6MPa, अधिकतम 0.7MPa |
|
परिवेश का तापमान |
5~60℃, बिना आइसिंग के वायु स्रोत |
|
शरीर शैली |
बिल्ट-इन साइलेंसर के साथ बॉक्स प्रकार, 2 पोर्ट (एसयूपी/वीएसी) |
|
एस हाई-वैक्यूम अल्टीमेट वैक्यूम |
-88kPa |
|
एल हाई-फ्लो अल्टीमेट वैक्यूम |
-48kPa |
0.5MPa आपूर्ति दबाव पर संदर्भ प्रदर्शन
|
नमूना |
नोक |
अधिकतम सक्शन प्रवाह एल/मिनट |
वायु खपत एल/मिनट |
अनुशंसित सक्शन कप |
|
ZH05S-xx-xx |
0.5 मिमी |
6 |
13 |
Φ2~13मिमी |
|
ZH07S-xx-xx |
0.7मिमी |
12 |
27 |
Φ2~20मिमी |
|
ZH10S-xx-xx |
1.0 मिमी |
26 |
52 |
Φ2~32मिमी |
|
ZH13S-xx-xx |
1.3 मिमी |
40 |
88 |
Φ2~50मिमी |
|
ZH15S-xx-xx |
1.5 मिमी |
58 |
117 |
Φ2~100मिमी |
|
ZH18S-xx-xx |
1.8 मिमी |
76 |
165 |
Φ2~125मिमी |
|
ZH20S-xx-xx |
2.0 मिमी |
90 |
201 |
Φ2~150मिमी |
|
तुलना मद |
ZH‑B बॉक्स प्रकार (अंतर्निहित साइलेंसर) |
ZH‑D बॉडी‑पोर्टेड प्रकार |
|
पोर्ट मात्रा |
2 पोर्ट: SUP + VAC; बिल्ट-इन साइलेंसर के माध्यम से निकास निकास |
3 स्वतंत्र पोर्ट SUP/VAC/EXH, कोई बिल्ट-इन साइलेंसर नहीं |
|
रवशामक |
साइलेंसर एकीकृत, उपयोग के लिए तैयार |
EXH पोर्ट को बाहरी साइलेंसर से कनेक्ट करना होगा, अन्यथा उच्च शोर |
|
स्थापना स्थान |
कॉम्पैक्ट लेआउट, न्यूनतम पाइपिंग, छोटे फिक्स्चर के लिए आदर्श |
निकास पाइपलाइन के लिए अतिरिक्त स्थान आरक्षित |
|
अनुप्रयोग परिदृश्य |
छोटी स्थिर स्थिरता, स्थान-सीमित स्टेशन, कोई केंद्रीकृत निकास की आवश्यकता नहीं है |
रोबोट ईओएटी, केंद्रीकृत निकास डिस्चार्ज, मल्टी-इजेक्टर समानांतर मॉड्यूल |
• एस/एल संस्करण चयन
￮ ✅ एस हाई-वैक्यूम: मजबूत सोखना बल की आवश्यकता वाले चिकने सीलबंद वर्कपीस।
￮ ✅ एल उच्च प्रवाह: कार्टन, फिल्म, कपड़े जैसे लीक वर्कपीस, बड़ा प्रवाह वैक्यूम रिसाव की भरपाई करता है।
• नोजल बोर चयन: कुल सक्शन कप सोखना क्षेत्र के आधार पर चयन करें। बड़ा नोजल उच्च प्रवाह और उच्च वायु खपत लाता है। संपीड़ित हवा की बर्बादी को रोकने के लिए बड़े आकार के नोजल से बचें।
• पोर्ट चयन: घरेलू स्वचालन के लिए मीट्रिक वन-टच फिटिंग (06/08/10); निर्यात मशीनों के लिए आरसी धागा (01/02)।
• वैक्यूम डिटेक्शन: कोई अंतर्निर्मित दबाव सेंसर नहीं। वैक्यूम पुष्टिकरण या गुम पार्ट अलार्म के लिए वैक्यूम सर्किट में ZSE वैक्यूम प्रेशर स्विच स्थापित करें।
एएफसी वायु स्रोत सेवा इकाई (तेल धुंध इकाई निषिद्ध) → 3/2 सोलनॉइड वाल्व → ZH‑B का SUP आपूर्ति पोर्ट; वीएसी वैक्यूम पोर्ट → जेडएफसी वैक्यूम फिल्टर → वैक्यूम सक्शन कप।
• ऑयल मिस्ट लुब्रिकेटर सख्त वर्जित है। तेल संदूषण छोटे नोजल को अवरुद्ध कर देगा और चूषण बल को कम कर देगा।
• धूल को रोकने और नोजल की सुरक्षा के लिए ZFC वैक्यूम फिल्टर को वैक्यूम साइड पर स्थापित किया जाना चाहिए।
• अनुशंसित आपूर्ति दबाव: 0.4~0.5MPa. 0.6एमपीए पूर्ण दबाव के तहत लंबे समय तक निरंतर संचालन की अनुशंसा नहीं की जाती है।
• इजेक्टर और सक्शन कप के बीच नली को जितना संभव हो उतना छोटा रखें, तेज वैक्यूम प्रतिक्रिया के लिए पाइपलाइन की मात्रा कम करें।
• लंबे समय तक उपयोग के बाद अंतर्निर्मित साइलेंसर तत्व धूल जमा कर देगा। सक्शन कम होने पर साइलेंसर तत्व को साफ करें या बदल दें।
