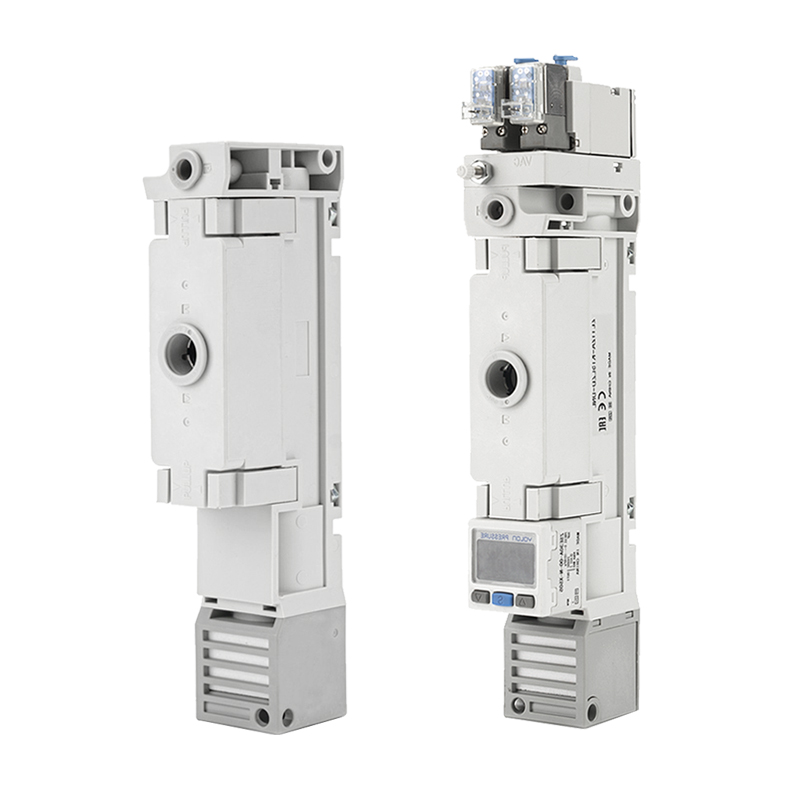

ZL212 सीरीज मल्टी-स्टेज वैक्यूम इजेक्टर

SOLIH ZL212 मल्टी स्टेज वैक्यूम इजेक्टर, SMC संगत माउंटिंग आयाम के साथ ZL112 के लिए अपग्रेड में गिरावट। उच्च वैक्यूम 90~-95kPa और +30% सक्शन प्रवाह, मल्टी वेंचुरी डिज़ाइन के माध्यम से 40% ऊर्जा की बचत। मॉड्यूलर विकल्प: साइलेंसर/पोर्ट एग्जॉस्ट, मैकेनिकल गेज या डिजिटल वैक्यूम प्रेशर स्विच (एनपीएन/पीएनपी), सप्लाई+रिलीज़ वाल्व। कांच, शीट धातु, झरझरा सामग्री और उच्च रिसाव वाले बड़े सक्शन कप रोबोट हैंडलिंग के लिए आदर्श।

जांच भेजें

उत्पाद वर्णन

ZL212 सीरीज मल्टी-स्टेज वैक्यूम इजेक्टर | ZL112 के लिए हाई-फ्लो हाई-वैक्यूम जेनरेटर अपग्रेड मॉडल

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | ड्रॉप-इन रिप्लेसमेंट एसएमसी ZL212 इंस्टॉलेशन आयाम के साथ संगत

1. उत्पाद अवलोकन और सामान्य विशिष्टताएँ

ZL212 श्रृंखला ZL112 श्रृंखला से प्राप्त बड़े-प्रवाह मल्टी-स्टेज वैक्यूम इजेक्टर को उन्नत किया गया है। बड़े नोजल छिद्र से सुसज्जित, यह उच्च वैक्यूम स्तर और बेहतर सक्शन प्रवाह प्रदान करता है। विशेष रूप से बड़े सक्शन कप, छिद्रपूर्ण वर्कपीस और उच्च रिसाव वाली कार्य स्थितियों के लिए डिज़ाइन किया गया। रोबोटिक मैनिपुलेटर्स, शीट मेटल और ग्लास सामग्री हैंडलिंग अनुप्रयोगों के लिए मुख्य वैक्यूम इकाई के रूप में व्यापक रूप से अपनाया गया।

पैरामीटर आइटम	विनिर्देश
उत्पाद की स्थिति	ZL112 का उन्नत उन्नत मॉडल, उच्च वैक्यूम और उच्च प्रवाह के लिए बड़ा नोजल
लागू द्रव	संपीड़ित हवा
आपूर्ति वायु दबाव	0.3~0.7एमपीए, इष्टतम ऑपरेटिंग रेंज: 0.45~0.5एमपीए
वैक्यूम डिग्री	-90 ~ -95kPa
सक्शन प्रवाह	ZL112 से 30% अधिक, झरझरा वर्कपीस और बड़े सक्शन कप के लिए उपयुक्त
वायु की खपत	मल्टी-स्टेज डिफ्यूज़र डिज़ाइन, सिंगल-स्टेज वैक्यूम इजेक्टर की तुलना में 40% से अधिक ऊर्जा की बचत
परिवेश तापमान रेंज	-5℃ ~ 60℃
पोर्ट कनेक्शन	मानक वन-टच फिटिंग / थ्रेड पोर्ट, एसएमसी ZL212 माउंटिंग आयाम के साथ पूरी तरह से विनिमेय

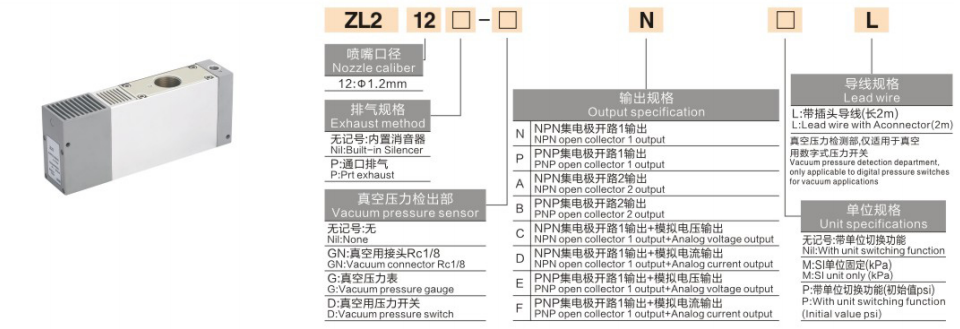

2. मॉडल नामकरण नियम

मूल प्रारूप:ZL212‑□‑□‑□‑□

वाल्व विस्तारित प्रारूप के साथ:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

पद	कोड	परिभाषा एवं विस्तृत विवरण
1‑4	ZL212	मल्टी-स्टेज वैक्यूम इजेक्टर के लिए श्रृंखला कोड, ZL112 की तुलना में बड़ा नोजल बोर
5 वीं	कोई निशान नहीं	सामान्य कार्यशाला के लिए साइलेंसर निकास, मानक शोर में कमी
	P	उच्च प्रवाह या केंद्रीकृत निकास स्थापना के लिए पोर्ट निकास
6 वैक्यूम डिटेक्शन यूनिट	कोई निशान नहीं	वैक्यूम डिटेक्शन मॉड्यूल के बिना
	जी.एन	बाहरी दबाव गेज कनेक्शन के लिए Rc1/8 वैक्यूम डिटेक्टिंग पोर्ट
	G	बिल्ट-इन Y40Z मैकेनिकल वैक्यूम प्रेशर गेज
	D	अंतर्निर्मित डिजिटल वैक्यूम दबाव स्विच
7 आउटपुट विशिष्टता	N	एनपीएन ओपन-कलेक्टर 1-चैनल आउटपुट
	P	पीएनपी ओपन-कलेक्टर 1-चैनल आउटपुट
	ए/बी/सी/डी/ई/एफ	मल्टी-चैनल आउटपुट / एनालॉग सिग्नल आउटपुट और अन्य विस्तारित फ़ंक्शन
8 यूनिट और केबल	L	2-मीटर प्री-असेंबल प्लग-टाइप केबल
	एम/पी	स्थिर इकाई / स्विच करने योग्य इकाई (केपीए / पीएसआई वैकल्पिक)

3. मूल मॉडल कॉन्फ़िगरेशन स्पष्टीकरण

नमूना	कोर विन्यास	विशिष्ट अनुप्रयोग
ZL212	मानक आधार इकाई, कोई गेज नहीं, कोई अंतर्निर्मित वाल्व नहीं	सामान्य उच्च-प्रवाह अनुप्रयोग, बाहरी सोलनॉइड वाल्व की आवश्यकता है
ZL212‑जी.एन	Rc1/8 बाहरी वैक्यूम गेज इंटरफ़ेस	पढ़ने के लिए बाहरी रूप से जुड़े वैक्यूम गेज की आवश्यकता वाले अनुप्रयोग
ZL212‑D	अंतर्निर्मित डिजिटल वैक्यूम दबाव स्विच	पीएलसी नियंत्रण के लिए डिजिटल वैक्यूम रीडिंग और इलेक्ट्रिक सिग्नल फीडबैक
ZL212‑P	बिल्ट-इन साइलेंसर के बिना पोर्ट-प्रकार निकास संस्करण	उच्च प्रवाह केंद्रीकृत निकास परिदृश्य, शोर-असंवेदनशील वातावरण
ZL212‑G	Y40Z मैकेनिकल वैक्यूम गेज से सुसज्जित	लागत प्रभावी स्थानीय यांत्रिक वैक्यूम-स्तर संकेत

4. ZL112 बनाम ZL212 कुंजी चयन तुलना

तुलना मद	ZL112	ZL212
नोजल बोर	Φ1.2मिमी	बड़े आकार का नोजल
वैक्यूम डिग्री	-88 ~ -92kPa	-90 ~ -95kPa, उच्च वैक्यूम प्रदर्शन
सक्शन प्रवाह	मध्यम प्रवाह दर	+30% अधिक सक्शन प्रवाह
उपयुक्त कार्य स्थिति	सामान्य सक्शन कप, छोटे-मध्यम वर्कपीस	बड़ा सक्शन कप, छिद्रपूर्ण वर्कपीस, शीट और ग्लास, उच्च रिसाव लूप
बेस-मॉडल मूल्य संदर्भ	245 से शुरू	478 से शुरू, लगभग। समान कॉन्फ़िगरेशन के तहत 20% अधिक

5. मुख्य उत्पाद लाभ

• उन्नत मल्टी-स्टेज वेंचुरी प्रदर्शन: उन्नत वैक्यूम स्तर और सक्शन प्रवाह, उच्च रिसाव वायवीय वैक्यूम सर्किट के लिए उत्कृष्ट अनुकूलन क्षमता।

• पूरी तरह से एकीकृत मॉड्यूलर विकल्प: सोलनॉइड सप्लाई / रिलीज वाल्व, साइलेंसर, मैकेनिकल / डिजिटल वैक्यूम गेज और प्रेशर स्विच वन-पीस कॉन्फ़िगरेशन के लिए उपलब्ध हैं, जो अतिरिक्त सहायक भागों को कम करते हैं।

• कम शोर वाला निर्माण: बिल्ट-इन साइलेंसर, शोर स्तर ≤70dB, सामान्य फैक्ट्री वर्कशॉप वातावरण के लिए अनुकूल।

• रखरखाव-मुक्त स्थिर संचालन: शून्य गतिमान यांत्रिक घटक, 24 घंटे निरंतर उत्पादन के लिए लंबी सेवा जीवन।

• संगत बढ़ते पदचिह्न: ZL112 के साथ विनिमेय इंस्टॉलेशन आयाम, प्रत्यक्ष फ़ील्ड अपग्रेड प्रतिस्थापन का समर्थन करता है।

6. त्वरित चयन मार्गदर्शन

• छोटे-मध्यम वर्कपीस और एकल सक्शन-कप अनुप्रयोग: बेहतर लागत-प्रदर्शन के लिए ZL112 चुनें।

• बड़ा सक्शन कप, छिद्रपूर्ण सामग्री, शीट ग्लास या उच्च रिसाव वैक्यूम लूप: पर्याप्त वैक्यूम और प्रवाह क्षमता के लिए ZL212 को अपनाएं।

• स्वचालित चक्र नियंत्रण: K1 दोहरे-वाल्व संस्करण (आपूर्ति + रिलीज वाल्व) का चयन करें, बंद-लूप सिग्नल फीडबैक के लिए वैक्यूम दबाव स्विच के साथ मिलान करें।

• ऑन-साइट विज़ुअल मॉनिटरिंग और कमीशनिंग: सीधे डिजिटल वैक्यूम-वैल्यू रीडिंग के लिए डी डिजिटल प्रेशर-स्विच वेरिएंट चुनें।

7. विशिष्ट अनुप्रयोग परिदृश्य

• ग्लास, शीट मेटल, लकड़ी के बोर्ड और बड़े आकार के प्लेट घटकों के लिए रोबोटिक हैंडलिंग

• झरझरा वर्कपीस सोखना: कार्टन, फोम, कपड़ा और पारगम्य सामग्री चुनना

• बड़े क्षेत्र के बहु-सक्शन-कप फिक्स्चर के लिए उच्च रिसाव वैक्यूम सर्किट

• ऑटोमेशन असेंबली लाइन, इंजेक्शन-मोल्डिंग रोबोट डिमोल्डिंग और सामग्री स्थानांतरण

• रसद उपकरण बड़े आकार के सामान वैक्यूम ग्रैबिंग स्टेशन
