रिचगे टेक्नोलॉजी इंडोर हाई-वोल्टेज ग्राउंडिंग स्विच का विस्तृत परिचय

    हाई-वोल्टेज स्विचगियर एक्सेसरीज (पहले हाई-वोल्टेज इंसुलेशन पार्ट्स, ग्राउंडिंग स्विच कंपोनेंट्स आदि पर ध्यान केंद्रित करने) के क्षेत्र में रिचेज टेक्नोलॉजी की व्यावसायिक नींव के आधार पर, इसके इनडोर हाई-वोल्टेज ग्राउंडिंग स्विच उत्पादों को 12kV ~ 40.5kV के वोल्टेज स्तर के साथ बिजली प्रणालियों के लिए मुख्य सुरक्षा उपकरण के रूप में तैनात किया गया है। उपकरण रखरखाव के दौरान ग्राउंडिंग सुरक्षा आवश्यकताओं को पूरा करने के लिए इनका उपयोग मुख्य रूप से इनडोर सबस्टेशन, बिजली वितरण कक्ष और हाई-वोल्टेज स्विचगियर मिलान में किया जाता है। उत्पाद T/ZZB 2173-2021 "12kV～40.5kV इंडोर हाई-वोल्टेज AC ग्राउंडिंग स्विच" जैसे उद्योग मानकों का अनुपालन करते हैं। निम्नलिखित उत्पाद के मुख्य आयामों का विस्तृत परिचय है:

I. उत्पाद अवलोकन और मुख्य स्थिति निर्धारण

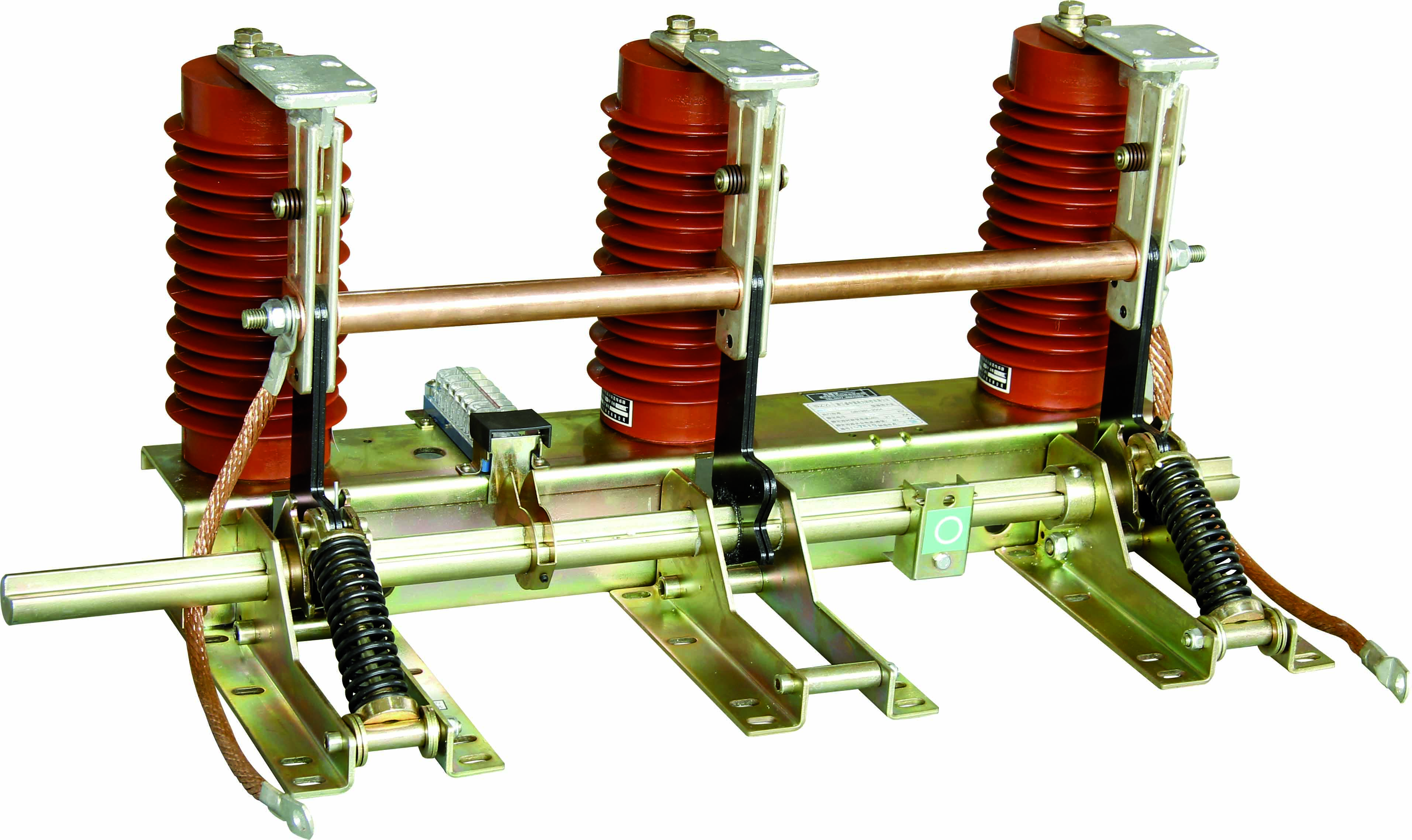

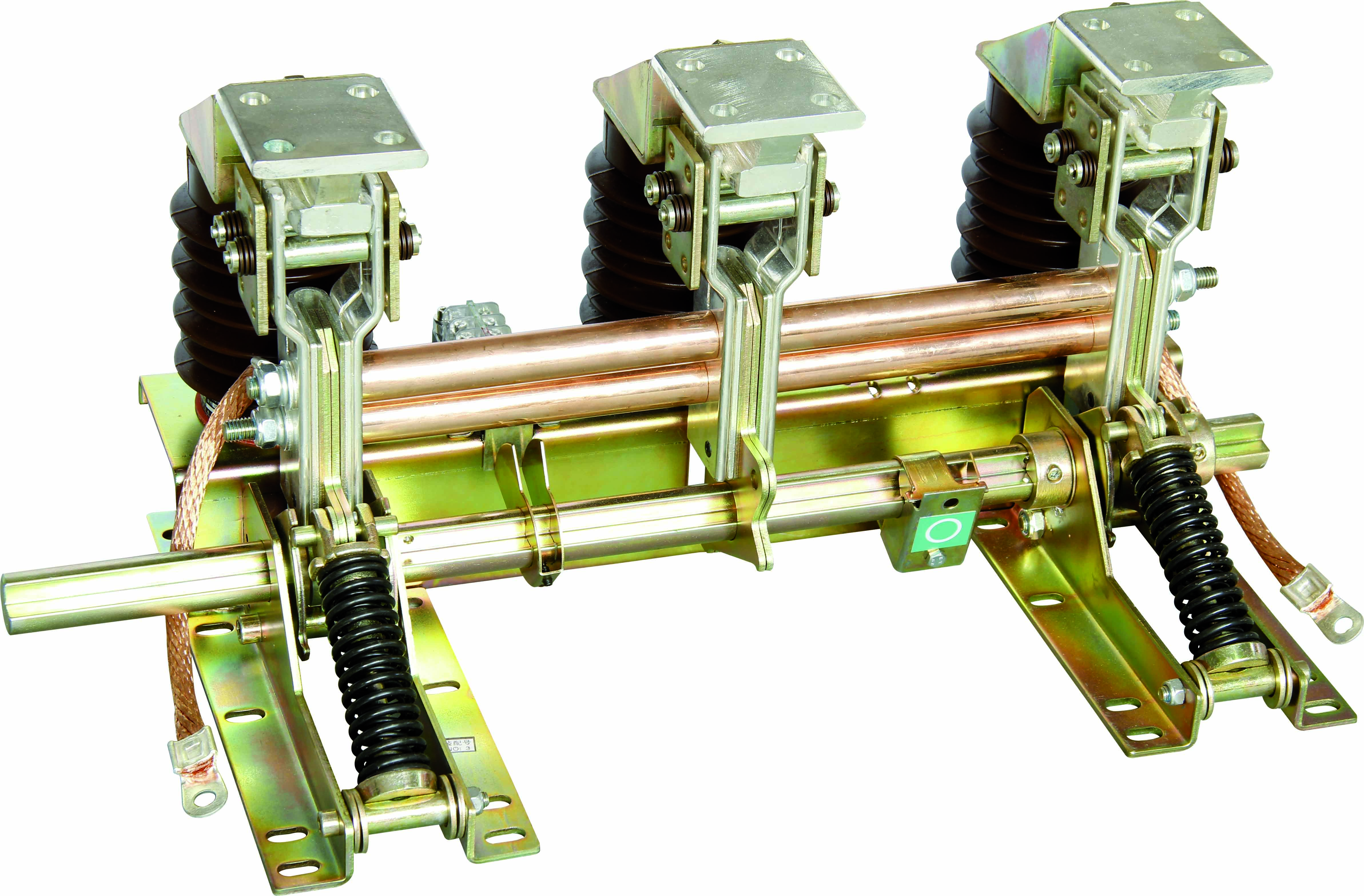

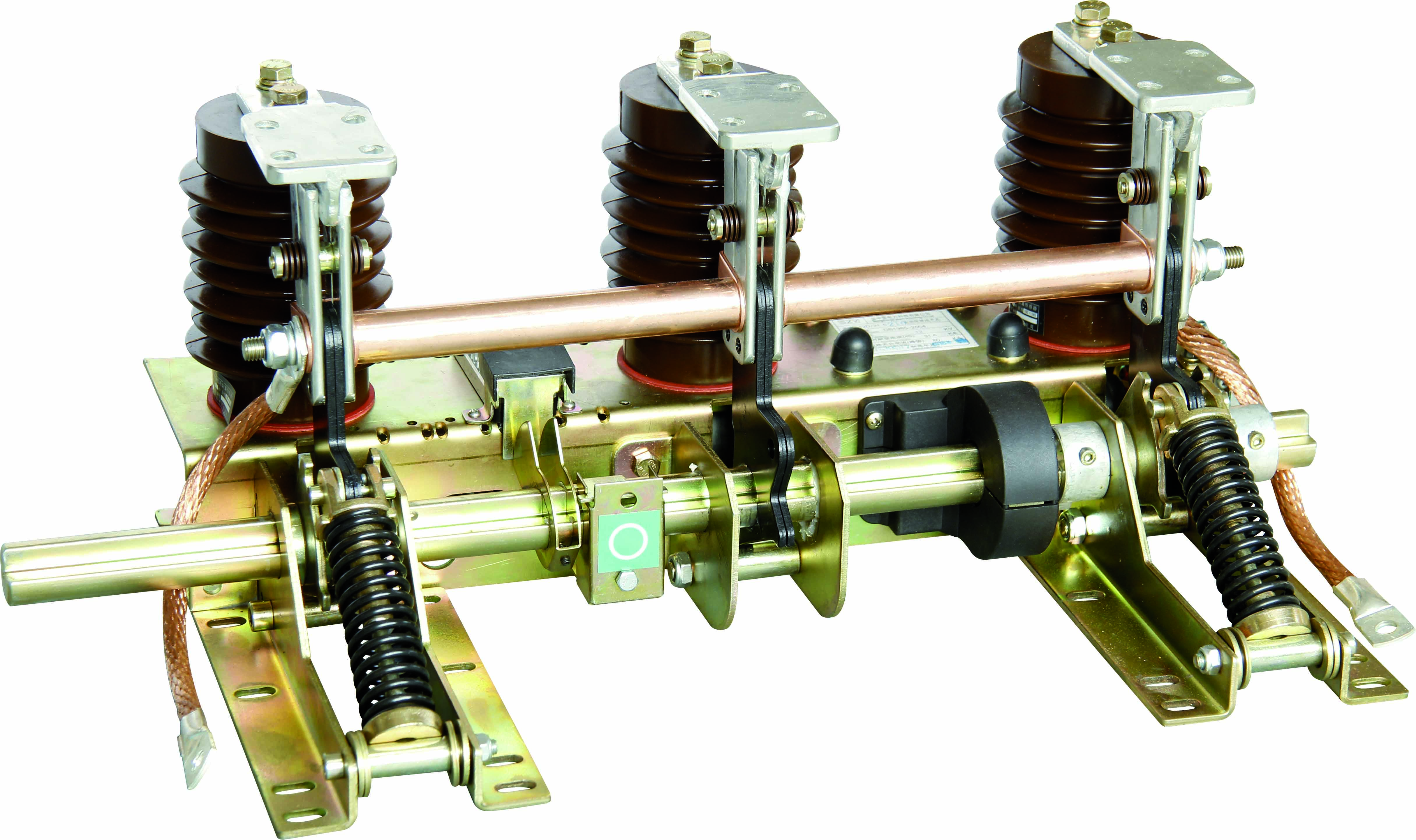

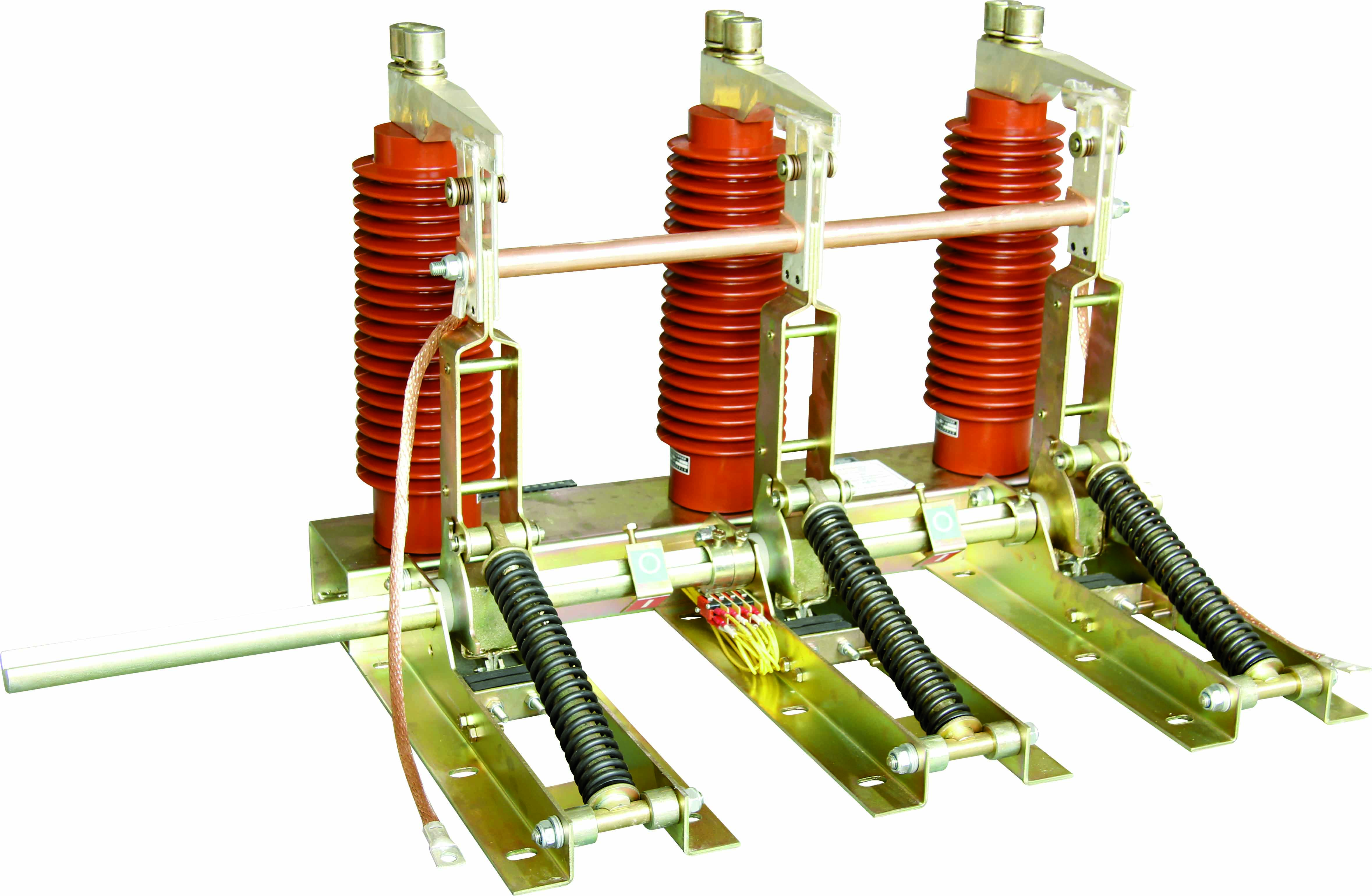

    रिचज इनडोर हाई-वोल्टेज ग्राउंडिंग स्विच एक यांत्रिक सुरक्षा ग्राउंडिंग डिवाइस है, जिसे आइसोलेटिंग स्विच के रूप में वर्गीकृत किया गया है। इसका मुख्य कार्य उच्च-वोल्टेज उपकरण (जैसे सर्किट ब्रेकर, ट्रांसफार्मर, स्विचगियर) के रखरखाव के दौरान रखरखाव किए जाने वाले उपकरण और पावर ग्रिड के बीच एक विश्वसनीय ग्राउंडिंग सर्किट बनाना, अवशिष्ट शुल्क जारी करना और अप्रत्याशित बिजली आपूर्ति के कारण होने वाले व्यक्तिगत बिजली के झटके या उपकरण क्षति को रोकने के लिए "स्पष्ट वियोग बिंदु" प्रदान करना है।

• वोल्टेज कवरेज: 12kV, 24kV, 40.5kV (मुख्यधारा के मध्यम-वोल्टेज इनडोर पावर सिस्टम के अनुकूल);

• आवृत्ति अनुकूलन: 50 हर्ट्ज (घरेलू बिजली प्रणाली मानकों के साथ संगत);

• मुख्य लाभ: कॉम्पैक्ट संरचना, लचीले संचालन और कठोर वातावरण के प्रतिरोध (धूल, तापमान और आर्द्रता में उतार-चढ़ाव जैसे इनडोर जटिल परिदृश्यों के अनुकूल) के साथ रिच हाई-वोल्टेज स्विच सहायक उपकरण (जैसे इंसुलेटिंग खंभे, ऑपरेटिंग तंत्र) के साथ तकनीकी तालमेल बनाएं।

द्वितीय.मुख्य तकनीकी पैरामीटर (T/ZZB 2173-2021 मानक का अनुपालन)

    वोल्टेज स्तर वर्गीकरण के अनुसार, मुख्य तकनीकी पैरामीटर निम्नलिखित तालिका में दिखाए गए हैं, जो जीबी/टी 1985-2014 "हाई-वोल्टेज एसी आइसोलेटिंग स्विच और ग्राउंडिंग स्विच" की बुनियादी आवश्यकताओं को भी पूरा करते हैं:

तृतीय. संरचनात्मक डिजाइन और कार्य सिद्धांत

3.1 कोर संरचना (आसान स्थापना और रखरखाव के लिए मॉड्यूलर डिजाइन)

    परिपक्व उद्योग वास्तुकला का जिक्र करते हुए और रिचगे की सहायक प्रक्रिया के फायदों के साथ संयोजन करते हुए, उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:

• ब्रैकेट: संरचनात्मक मजबूती सुनिश्चित करने के लिए सतह के संक्षारण-रोधी उपचार (गैल्वनाइजिंग/स्प्रेइंग) के साथ, पतली स्टील प्लेटों के ठंडे मोड़ और वेल्डिंग द्वारा निर्मित;

• ग्राउंडिंग नाइफ असेंबली: टी2 लाल तांबा कोल्ड-ड्रान फॉर्मिंग, संपर्क सिल्वर प्लेटिंग परत कठोरता ≥HV120 (संपर्क प्रतिरोध को कम करना और संक्षारण प्रतिरोध में सुधार करना);

• स्थैतिक संपर्क: निकला हुआ किनारा चाकू-किनारे डिजाइन के साथ, विश्वसनीय संपर्क प्राप्त करने और ढीले हीटिंग से बचने के लिए डिस्क स्प्रिंग के साथ सहयोग करना;

• ऑपरेटिंग तंत्र: मैनुअल/इलेक्ट्रिक दोहरे मोड (इलेक्ट्रिक मॉडल में मोटर ड्राइव यूनिट शामिल है) का समर्थन करता है, दबाव स्प्रिंग ऊर्जा भंडारण संरचना के साथ एकीकृत;

• इन्सुलेशन घटक: एपॉक्सी राल इंसुलेटर एपीजी स्वचालित संपीड़न मोल्डिंग प्रक्रिया (उच्च इन्सुलेशन ताकत, कम आंशिक निर्वहन) को अपनाते हैं;

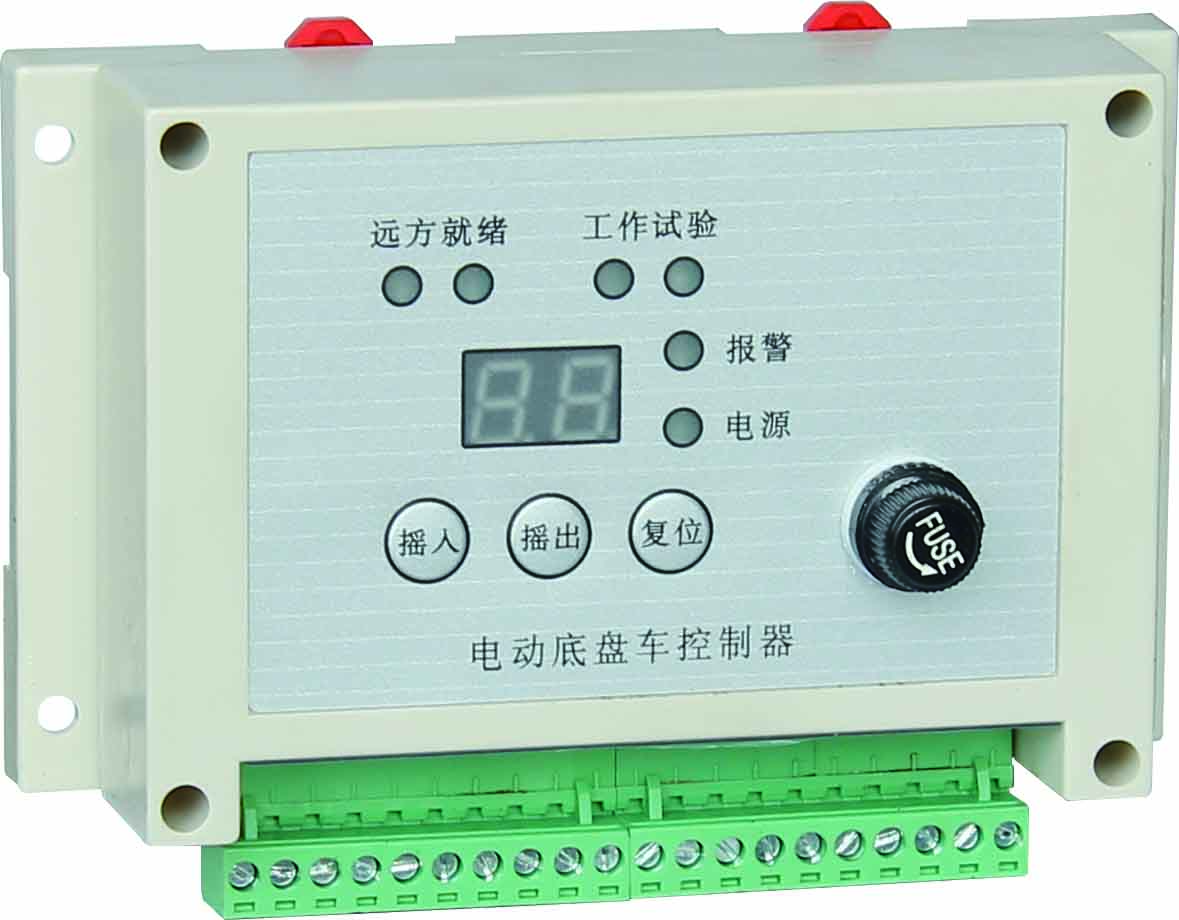

• इंटेलिजेंट कंट्रोल मॉड्यूल (वैकल्पिक): इसमें मोटर स्टॉल सुरक्षा (≥5 गुना रेटेड करंट), ऑपरेशन समय सीमा सुरक्षा, वोल्टेज उतार-चढ़ाव सुरक्षा (80% -120% रेटेड मूल्य), सुरक्षा ग्रेड IP3X शामिल है;

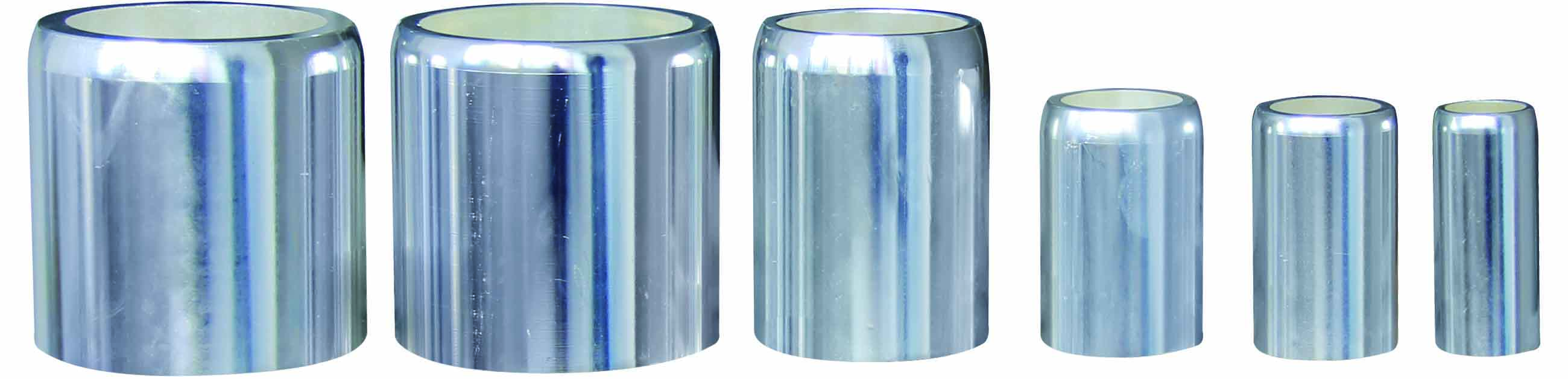

• सहायक घटक: प्रवाहकीय आस्तीन (इन्सुलेशन अलगाव), लचीला कनेक्शन (स्थापना त्रुटि की भरपाई), स्थिति सेंसर (फीडबैक खोलने और बंद करने की स्थिति)।

3.2 कार्य सिद्धांत (दबाव स्प्रिंग ऊर्जा भंडारण द्वारा संचालित, मैनुअल ऑपरेशन गति से स्वतंत्र)

(1) समापन कार्य

1. ऑपरेटिंग तंत्र को मैन्युअल रूप से/विद्युत रूप से चलाएं, टॉर्क को मुख्य शाफ्ट तक प्रेषित किया जाता है, जो क्रैंक आर्म को घुमाने के लिए प्रतिरोध टॉर्क पर काबू पाता है;

2. ग्राउंडिंग चाकू ऑपरेटिंग रॉड दबाव स्प्रिंग डेड पॉइंट से गुजरती है, और दबाव स्प्रिंग ग्राउंडिंग चाकू को जल्दी से बंद करने के लिए धक्का देने के लिए तुरंत ऊर्जा जारी करता है;

3. जगह में बंद होने के बाद, ग्राउंडिंग चाकू एक विश्वसनीय ग्राउंडिंग सर्किट बनाने के लिए डिस्क स्प्रिंग के माध्यम से स्थिर संपर्क निकला हुआ किनारा के निकट संपर्क में है।

(2) ओपनिंग ऑपरेशन

1. ऑपरेटिंग तंत्र रिवर्स टॉर्क लागू करता है, और मुख्य शाफ्ट क्रैंक आर्म को रिवर्स में घुमाने के लिए मुख्य टॉर्क और स्प्रिंग बल पर काबू पाता है;

2. ग्राउंडिंग चाकू दबाव स्प्रिंग ऊर्जा भंडारण को पूरा करने के लिए फिर से मृत बिंदु से गुजरता है (अगले समापन की तैयारी);

3. जगह पर खुलने के बाद, ब्रेक ओपनिंग दूरी मानक आवश्यकताओं को पूरा करती है, जिससे स्पष्ट विद्युत अलगाव बनता है।

चतुर्थ. मुख्य कार्य और अनुप्रयोग परिदृश्य

4.1 मुख्य सुरक्षा कार्य

1. फोर्स्ड इंटरलॉक प्रोटेक्शन: गलत संचालन को रोकने के लिए हाई-वोल्टेज स्विचगियर के मुख्य स्विच के साथ मैकेनिकल/इलेक्ट्रिकल इंटरलॉक का एहसास करें (जब मुख्य स्विच नहीं खोला जाता है, तो ग्राउंडिंग स्विच बंद नहीं किया जा सकता है; जब ग्राउंडिंग स्विच बंद हो जाता है, तो मुख्य स्विच बंद नहीं किया जा सकता है);

2. अवशिष्ट चार्ज रिलीज़: रखरखाव के दौरान इलेक्ट्रोस्टैटिक झटके से बचने के लिए ग्राउंडिंग के बाद उपकरण में अवशिष्ट चार्ज को तुरंत डिस्चार्ज करें;

3. शॉर्ट-सर्किट बनाने की क्षमता: क्लास ई2 मेकिंग प्रदर्शन उपकरण जलने से बचने के लिए रखरखाव के दौरान अचानक शॉर्ट-सर्किट दोषों से निपट सकता है;

4. राज्य विज़ुअलाइज़ेशन: यांत्रिक स्थिति संकेत (स्पष्ट उद्घाटन/समापन चिह्न), वैकल्पिक लाइव डिस्प्ले डिवाइस (DL408-91 नियमों का अनुपालन) से सुसज्जित।

4.2 विशिष्ट अनुप्रयोग परिदृश्य

• इनडोर सबस्टेशन: 12kV~40.5kV सर्किट ब्रेकर और बसबार और ट्रांसफार्मर रखरखाव ग्राउंडिंग के लिए अलग स्विच के साथ उपयोग किया जाता है;

• हाई-वोल्टेज स्विचगियर मिलान: आउटगोइंग कैबिनेट और मीटरिंग कैबिनेट के लिए रखरखाव ग्राउंडिंग घटकों के रूप में, एमएनएस, जीसीएस और अन्य कैबिनेट के अनुकूल, रिच लो-वोल्टेज स्विचगियर सहायक उपकरण के साथ "हाई-लो वोल्टेज तालमेल" बनाएं;

• औद्योगिक बिजली वितरण प्रणाली: बड़े कारखानों और खदान-स्वामित्व वाले बिजली स्टेशनों में उच्च-वोल्टेज उपकरण (जैसे उच्च-वोल्टेज मोटर, रेक्टिफायर कैबिनेट) के लिए रखरखाव सुरक्षा;

• नई ऊर्जा परिदृश्य: फोटोवोल्टिक/पवन ऊर्जा बूस्टर स्टेशनों में इनडोर बिजली वितरण उपकरणों (जैसे 35 केवी स्विचगियर) की सुरक्षा ग्राउंडिंग।

वी. स्थापना और रखरखाव बिंदु

5.1 मुख्य स्थापना आवश्यकताएँ

1. फाउंडेशन अनुकूलन: स्थापना सतह की समतलता त्रुटि ≤1 मिमी/मीटर, और ग्राउंडिंग लूप प्रतिरोध ≤0.5Ω (स्टेशन ग्राउंडिंग ग्रिड से विश्वसनीय रूप से जुड़ा होना चाहिए);

2. इंटरलॉक सहयोग: सुनिश्चित करें कि स्विचगियर के मुख्य स्विच के साथ इंटरलॉक तंत्र जाम हुए बिना सुचारू रूप से संचालित होता है (बेहतर संगतता के लिए रिचज मूल इंटरलॉक सहायक उपकरण का उपयोग करने की अनुशंसा की जाती है);

3. इलेक्ट्रिकल वायरिंग: इलेक्ट्रिक मॉडल का नियंत्रण लाइन कनेक्शन वोल्टेज स्तर (जैसे AC220V/DC220V) का अनुपालन करना चाहिए, और वायरिंग टर्मिनलों का कसने वाला टॉर्क मैनुअल की आवश्यकताओं को पूरा करता है;

4. स्वीकृति परीक्षण: स्थापना के बाद, उद्घाटन और समापन एसिंक्रोनिज्म, लूप प्रतिरोध और इन्सुलेशन प्रदर्शन (पावर आवृत्ति वोल्टेज का सामना, आंशिक निर्वहन परीक्षण) का परीक्षण करना आवश्यक है।

5.2 नियमित रखरखाव और समस्या निवारण

(1) रखरखाव चक्र और सामग्री

4.2 विशिष्ट अनुप्रयोग परिदृश्य

• जैमिंग को बंद करना: जांचें कि क्या क्रैंक आर्म और मुख्य शाफ्ट के बीच कनेक्शन ढीला है, या क्या संपर्क विकृत है (विकृत भागों को बदलने की आवश्यकता है);

• अत्यधिक संपर्क प्रतिरोध: संपर्क ऑक्साइड परत को पॉलिश करें, सिल्वर प्लेटिंग को पूरक करें (या संपर्क असेंबली को बदलें);

• इलेक्ट्रिक ऑपरेशन विफलता: जांचें कि क्या मोटर स्टॉल सुरक्षा चालू हो गई है (नियंत्रक को रीसेट करने की आवश्यकता है), या क्या ड्राइव गियर खराब हो गया है;

• अत्यधिक आंशिक निर्वहन: इन्सुलेशन भागों की सतह पर तेल के दाग को साफ करें, जांचें कि क्या इंसुलेटर में दरारें हैं (यदि आवश्यक हो तो इंसुलेटर को बदलें)।

VI. मानक अनुपालन और गुणवत्ता प्रतिबद्धता

6.1 अनुरूप मानक

• समूह मानक: T/ZZB 2173-2021 "12kV～40.5kV इनडोर हाई-वोल्टेज एसी ग्राउंडिंग स्विच";

• राष्ट्रीय मानक: जीबी/टी 1985-2014 "हाई-वोल्टेज एसी आइसोलेटिंग स्विच और ग्राउंडिंग स्विच", जीबी/टी 11022-2020 "हाई-वोल्टेज स्विचगियर और नियंत्रण उपकरण मानकों के लिए सामान्य तकनीकी आवश्यकताएं";

• परीक्षण मानक: जीबी/टी 14598.26-2015 "विद्युत चुम्बकीय संगतता - परीक्षण और माप तकनीक - इलेक्ट्रोस्टैटिक डिस्चार्ज इम्युनिटी टेस्ट" (ईएमसी परीक्षण), नमक स्प्रे परीक्षण (तीन-प्रूफ सत्यापन)।

6.2 गुणवत्ता प्रतिबद्धता

• उत्पाद वारंटी अवधि: 1 वर्ष (मानवीय क्षति या अप्रत्याशित घटना को छोड़कर);

• जीवन की गारंटी: जब यांत्रिक जीवन कक्षा एम2 (10,000 बार) तक पहुंचता है, तब भी मुख्य प्रदर्शन मानक आवश्यकताओं को पूरा करता है;

• सेवा सहायता: स्थापना मार्गदर्शन, रखरखाव प्रशिक्षण और स्पेयर पार्ट्स की आपूर्ति प्रदान करें (समर्थन रिचज आधिकारिक वेबसाइट या ग्राहक सेवा के माध्यम से प्राप्त किया जा सकता है)।
