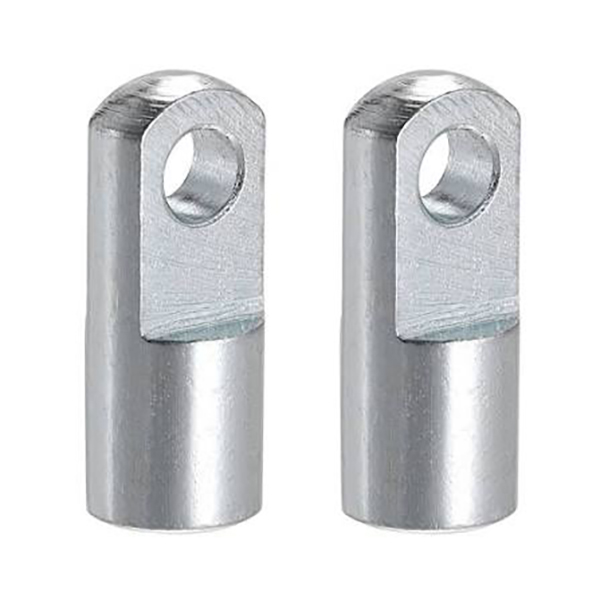

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | स्टैंडर्ड सिलेंडर पिस्टन रॉड एंड सिंगल ईयर क्लीविस फिटिंग
 |
आई-टाइप जोड़, जिसे सिलेंडर पिस्टन रॉड सिंगल ईयर / यू-क्लेविस कनेक्टर के रूप में भी जाना जाता है, का उपयोग सिलेंडर पिस्टन रॉड और लोड के बीच हिंगेड कनेक्शन के लिए किया जाता है। यह एक विमान के भीतर ±5° स्विंग की अनुमति देता है। सरल स्थापना और उत्कृष्ट तनाव और संपीड़न प्रतिरोध की विशेषता के साथ, यह मानक वायवीय सिलेंडरों के लिए सबसे आम अंत फिटिंग है।

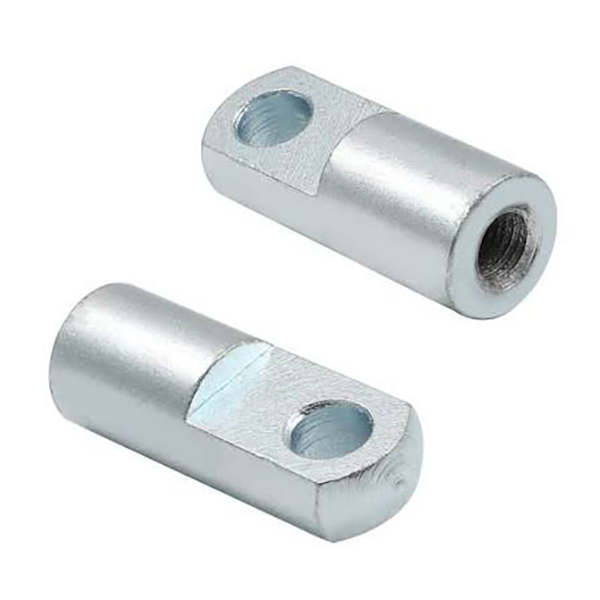

• प्रोफ़ाइल: एकल कान छेद (यू-आकार का उद्घाटन) के साथ बेलनाकार शरीर; पिस्टन रॉड पर पेंच लगाने के लिए पूंछ पर महिला धागा।
• समारोह: वाई-टाइप क्लीविस और रॉड एंड बेयरिंग का कम लागत वाला आर्टिकुलेटेड विकल्प; छोटा कोण स्विंग स्थापना के दौरान संरेखण त्रुटियों की भरपाई करता है।
• सामग्री: कार्बन स्टील (काला/निकल प्लेटेड), कच्चा लोहा, स्टेनलेस स्टील। पिन होल के लिए मैचिंग पिन और कोटर पिन की आवश्यकता होती है।
• तुलना लाभ: फ्लोटिंग जॉइंट से सस्ता; रॉड एंड बेयरिंग की तुलना में अधिक कठोरता और बड़ी भार क्षमता।

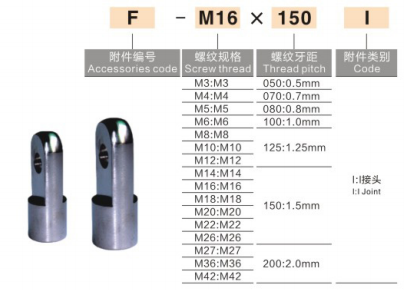

1) एयरटीएसी मानक: एफ-एम10×1.25आई: एफ = सहायक उपकरण, एम10×1.25 = थ्रेड विशिष्टता, आई = आई-टाइप क्लीविस
2) एसएमसी मानक (एमबीबी/सीए2/सीएस1 श्रृंखला)
• आई-32: 32 मिमी बोर सिलेंडर के लिए आई-टाइप क्लीविस
• CA2-40-I: CA2 श्रृंखला, 40 मिमी बोर, I-प्रकार का जोड़
3) सामान्य घरेलू अंकन: I-M16×1.5: थ्रेड M16×1.5, 50/63 मिमी बोर सिलेंडर के लिए उपयुक्त
|
मॉडल (थ्रेड) |
मिलान बोर (मिमी) |
पिन होल φ (मिमी) |
|
आई-एम10×1.25 |
32 |
10 |
|
आई-एम12×1.25 |
40 |
12 |
|
आई-एम16×1.5 |
50/63 |
16 |
|
आई-एम20×1.5 |
80/100 |
20 |
|
आई-एम27×2.0 |
125 |
27 |
|
आई-एम36×2.0 |
160/200 |
36 |
1. आई-टाइप क्लीविस के मादा धागे को पिस्टन रॉड के बाहरी धागे पर पेंच करें, ढीलापन रोकने के लिए कस लें। एनारोबिक थ्रेड लॉकर वैकल्पिक है।
2. लोड साइड ईयर लग को आई जॉइंट के सिंगल ईयर होल के साथ संरेखित करें, पिन डालें, पिन को गिरने से बचाने के लिए दोनों सिरों पर कोटर पिन लगाएं।
3. अनुप्रयोग: पुश-पुल लोड, रैखिक गाइड, फ़्लिपिंग तंत्र। उच्च-गति/उच्च-आवृत्ति स्विंग अनुप्रयोगों के लिए अनुशंसित नहीं है (रॉड एंड बियरिंग को प्राथमिकता दी जाती है)।
• 32 मिमी बोर: F-M10×1.25I / I-32
• 40 मिमी बोर: F-M12×1.25I / I-40
• 50/63 मिमी बोर: F-M16×1.5I / I-50/63
• 80/100 मिमी बोर: F-M20×1.5I / I-80/100
|
प्रकार |
संरचना |
स्विंग एंगल और विशेषताएं |
आवेदन युक्तियाँ |
|
मैं क्लीविस टाइप करता हूं |
एकल कान, टिका हुआ |
±5° स्विंग, कम लागत, उच्च कठोरता |
सामान्य पुश-पुल तंत्र |
|
Y प्रकार Clevis |
दोहरा कान, टिका हुआ |
उच्च भार क्षमता, थोड़ा जटिल माउंटिंग |
भारी भार व्यक्त कनेक्शन |
|
रॉड एंड बियरिंग |
गोलाकार गेंद का जोड़ |
यूनिवर्सल ±15° स्विंग |
उच्च गति और बड़ा गलत संरेखण |
|
तैरता हुआ जोड़ |
संयुक्त मुआवज़ा संरचना |
अक्षीय और कोणीय गलत संरेखण मुआवजा |
बढ़ते तनाव को दूर करें, सिलेंडर की सुरक्षा करें |
