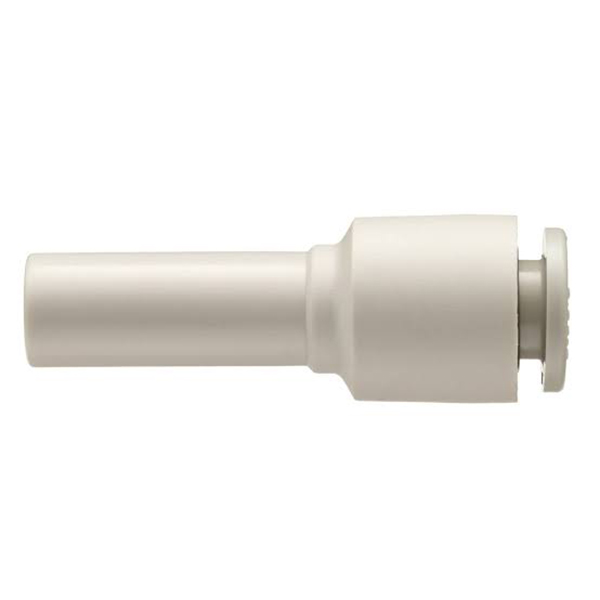

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी KQ2R समतुल्य कम करने वाली सीधी वन-टच वायवीय फिटिंग
KQ2R, KQ2 श्रृंखला के भीतर एक कम करने वाली सीधी पुश-इन फिटिंग है, जिसे विभिन्न-व्यास ट्यूब कपलर के रूप में भी जाना जाता है। इसे विशेष रूप से विभिन्न बाहरी व्यास वाले दो वायु ट्यूबों के इनलाइन कनेक्शन के लिए डिज़ाइन किया गया है, जो वायवीय प्रणालियों में सबसे अधिक उपयोग किए जाने वाले कम करने वाले सहायक उपकरणों में से एक है।
मॉडल उदाहरण: KQ2R06-08
KQ2: SMC दूसरी पीढ़ी की वन-टच फिटिंग श्रृंखला
आर: रेड्यूसर, सीधी संरचना को कम करना
06: पोर्ट का ट्यूब बाहरी व्यास ① (मिमी, Φ6 मिमी)
08: पोर्ट का ट्यूब बाहरी व्यास ② (मिमी, Φ8 मिमी)
संरचनात्मक विशेषताएं
• दोनों सिरे मानक KQ2 वन-टच पोर्ट को अपनाते हैं; एक छोर छोटे ओडी ट्यूब के लिए और दूसरा सीधे आंतरिक प्रवाह चैनल के साथ बड़े ओडी ट्यूब के लिए, विभिन्न-व्यास ट्यूबिंग के लिए इनलाइन कनेक्शन को साकार करता है।
• चैनल के अंदर चिकना पतला संक्रमण, स्प्लिट असेंबली (सीधी फिटिंग + अलग रेड्यूसर) की तुलना में कम दबाव ड्रॉप। प्रवाह और दबाव ड्रॉप संवेदनशील वायवीय सर्किट के लिए आदर्श।
|
कोड खंड |
विवरण |
|
KQ2R |
श्रृंखला कोड: सीधे पुश-इन फिटिंग को कम करना |
|
पहले दो अंक |
पोर्ट का ट्यूब OD ① (मिमी) |
|
अंतिम दो अंक |
पोर्ट का ट्यूब OD ② (मिमी) |
|

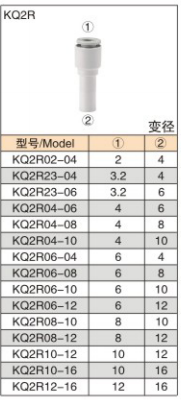

नमूना |
पोर्ट ① ट्यूब ओडी (मिमी) |
पोर्ट ② ट्यूब ओडी (मिमी) |
विशिष्ट अनुप्रयोग |
|
KQ2R02-04 |
Φ2 |
Φ4 |
सूक्ष्म उपकरण, Φ2 से Φ4 ट्यूबिंग कनेक्शन |
|
KQ2R04-06 |
Φ4 |
Φ6 |
छोटा सिलेंडर सर्किट, Φ4 से Φ6 ट्यूबिंग कनेक्शन |
|
KQ2R06-08 |
Φ6 |
Φ8 |
मानक सोलनॉइड वाल्व सर्किट, Φ6 से Φ8 (सबसे लोकप्रिय) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
उच्च प्रवाह सर्किट, Φ8 से Φ10 ट्यूबिंग कनेक्शन |
|
KQ2R10-12 |
Φ10 |
Φ12 |
मुख्य वायु आपूर्ति सर्किट, Φ10 से Φ12 ट्यूबिंग कनेक्शन |
|
KQ2R12-16 |
Φ12 |
Φ16 |
बड़े प्रवाह वाली मुख्य ट्रंक लाइन, Φ12 से Φ16 ट्यूबिंग कनेक्शन |
|
वस्तु |
पैरामीटर |
|
लागू द्रव |
संपीड़ित हवा, वैक्यूम, साफ पानी (गैर-ठंड) |
|
परिचालन दाब |
-100kPa (वैक्यूम) ~ 1.0MPa |
|
बर्स्टिंग प्रेशर |
3.0MPa @ 23℃ परिवेश तापमान |
|
परिचालन तापमान |
-5℃ ~ +60℃; जल माध्यम के लिए 0~40℃ |
|
संगत टयूबिंग |
पीयू ट्यूब, नायलॉन ट्यूब, मुलायम नायलॉन ट्यूब, एफईपी/पीएफए पीटीएफई ट्यूब |
|
सामग्री |
पीबीटी बॉडी + एसयूएस304 स्टेनलेस स्टील ग्रिपर + एनबीआर नाइट्राइल रबर सील रिंग |
चयन नियम: दो अलग-अलग OD ट्यूबों के इनलाइन कनेक्शन के लिए KQ2R चुनें, किसी अतिरिक्त संयुक्त फिटिंग की आवश्यकता नहीं है।
• ट्यूब का सिरा सपाट और गड़गड़ाहट रहित काटा जाना चाहिए। हवा के रिसाव से बचने के लिए "क्लिक" ध्वनि सुनाई देने तक टयूबिंग पूरी तरह से डालें।
• हटाने के लिए: पोर्ट पर रिलीज़ कॉलर दबाएं और ट्यूबिंग को बाहर की ओर खींचें; क्रूर बल से मत खींचो.
• बड़े व्यास अंतर के साथ दबाव ड्रॉप बढ़ता है। उच्च-प्रवाह स्थितियों के तहत छोटे व्यास अंतर वाले मॉडल को प्राथमिकता दें।
• ट्यूब व्यास संक्रमण: अतिरिक्त एडाप्टर के बिना विभिन्न आकारों के सिलेंडरों से मिलान करने के लिए मुख्य Φ8 ट्यूब को KQ2R06-08 के माध्यम से Φ6 ट्यूब में परिवर्तित करें।
• मशीन रेट्रोफिटिंग: अनुकूलता के लिए पुराने उपकरण के Φ6 ट्यूबिंग को नई मशीन के Φ8 ट्यूबिंग के साथ कनेक्ट करें, पूर्ण ट्यूब प्रतिस्थापन की आवश्यकता नहीं है।
• वैक्यूम सर्किट कनेक्शन: विभिन्न व्यास वाली युगल वैक्यूम लाइनें। कम रिसाव वाला डिज़ाइन स्थिर वैक्यूम स्तर बनाए रखता है।
