ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | KQ2D Y-टाइप वन-टच न्यूमेटिक टी फिटिंग
 |
 |
 |
KQ2D श्रृंखला SOLH पूर्ण KQ2 वायवीय वन-टच फिटिंग परिवार से संबंधित Y-प्रकार शाखा टी पुश-इन फिटिंग है। टूल-फ्री पुश-टू-कनेक्ट डिज़ाइन को अपनाते हुए, यह स्वचालन वायवीय प्रणालियों के लिए एक वायु स्रोत को दो समानांतर वायु सर्किट में कुशलतापूर्वक विभाजित करता है।
संरचनात्मक वर्गीकरण: वाई-आकार की द्विभाजित 1-इन-2-आउट संरचना, तीन प्रकारों में उपलब्ध है: समान व्यास ट्यूब वाई टी, इंपीरियल टेपर आर थ्रेड वाई टी, और मीट्रिक फाइन एम थ्रेड वाई टी।
सामग्री एवं अनुकूलता: उच्च शक्ति पीबीटी बॉडी, स्टेनलेस स्टील बनाए रखने वाले पंजे, एनबीआर नाइट्राइल रबर सीलिंग रिंग। पीयू पॉलीयुरेथेन ट्यूब और पीए नायलॉन ट्यूब के साथ संगत, संपीड़ित वायु सकारात्मक दबाव और वैक्यूम नकारात्मक दबाव पाइपलाइनों के लिए दोहरे उद्देश्य।

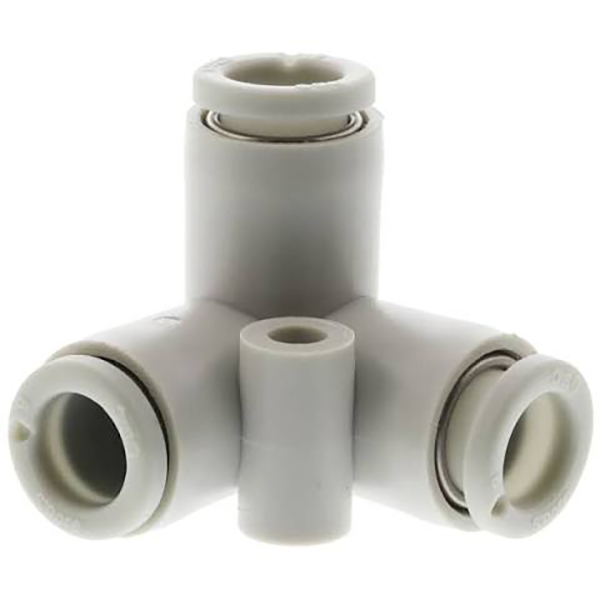

2.1 समान व्यास वाली Y टी (KQ2Dxx-00, थ्रेडलेस 3-वे समान आकार)
सभी तीन पोर्ट समान-स्पेक पाइपलाइन सिस्टम में संतुलित 1-टू-2 वायु वितरण के लिए समान ट्यूब व्यास, थ्रेडलेस डिज़ाइन को अपनाते हैं।
|
नमूना |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

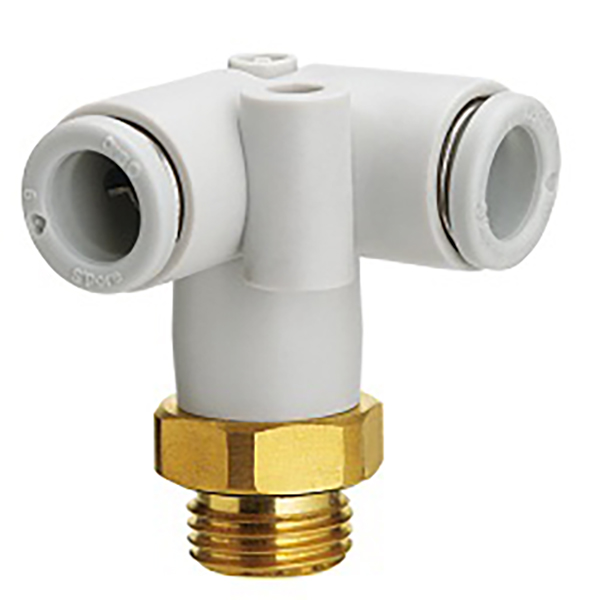

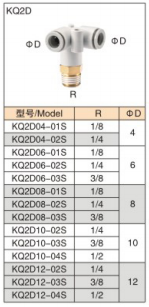

2.2 इंपीरियल टेपर मेल थ्रेड आर वाई टी (बॉटम थ्रेड इनलेट, डुअल ट्यूब आउटलेट)
एयर सोर्स इनलेट के लिए बॉटम इंपीरियल आर टेपर मेल थ्रेड, ट्यूब कनेक्शन के लिए शीर्ष दो समानांतर पुश-इन पोर्ट, थ्रेडेड इंस्टॉलेशन और फिक्स्ड एयर सोर्स ब्रांचिंग के लिए उपयुक्त।
|
नमूना |
आर थ्रेड स्पेक |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2D04-01S |
आर1/8 |
4 |
|
KQ2D04-02S |
आर1/4 |
4 |
|
KQ2D06-01S |
आर1/8 |
6 |
|
KQ2D06-02S |
आर1/4 |
6 |
|
KQ2D06-03S |
आर3/8 |
6 |
|
KQ2D08-01S |
आर1/8 |
8 |
|
KQ2D08-02S |
आर1/4 |
8 |
|
KQ2D08-03S |
आर3/8 |
8 |
|
KQ2D10-02S |
आर1/4 |
10 |
|
KQ2D10-03S |
आर3/8 |
10 |
|
KQ2D10-04S |
आर1/2 |
10 |
|
KQ2D12-02S |
आर1/4 |
12 |
|
KQ2D12-03S |
आर3/8 |
12 |
|
KQ2D12-04S |
आर1/2 |
12 |

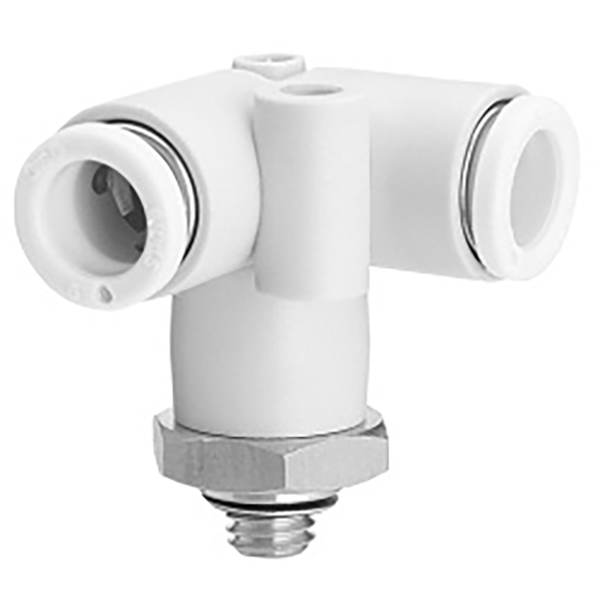

2.3 मीट्रिक फाइन मेल थ्रेड एम वाई टी (बॉटम एम थ्रेड इनलेट, डुअल ट्यूब आउटलेट)
निचला परिशुद्धता मीट्रिक ठीक पुरुष धागा, लघु वायवीय मॉड्यूल और छोटे-स्थान स्वचालन उपकरण पाइपिंग के लिए कॉम्पैक्ट संरचना।
|
नमूना |
मीट्रिक थ्रेड विशिष्टता |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2D04-M5 |
M5×0.8 |
4 |
|
KQ2D04-M6 |
एम6×1.0 |
4 |
|
KQ2D06-M5 |
M5×0.8 |
6 |
|
KQ2D06-M6 |
एम6×1.0 |
6 |
|
वस्तु |
पैरामीटर |
|
संगत टयूबिंग |
पीयू पॉलीयुरेथेन ट्यूब, पीए नायलॉन वायवीय ट्यूब |
|
कार्य दबाव सीमा |
वैक्यूम -100kPa ~ सकारात्मक दबाव 1.0MPa |
|
परिचालन तापमान |
0℃ ~ 60℃ |
|
संयोजन एवं पृथक्करण |
ट्यूब डालने के बाद स्वचालित लॉकिंग; ट्यूबिंग को बाहर निकालने के लिए सफेद रिलीज़ रिंग को दबाएँ |
|
मूल सामग्री |
पीबीटी बॉडी, स्टेनलेस स्टील पंजा, एनबीआर रबर सील |
• स्वचालित उत्पादन लाइनों और फिक्स्चर वायवीय सर्किट के लिए 1-टू-2 वायु स्रोत वितरण
• रोबोटिक एंड इफ़ेक्टर वैक्यूम सिस्टम के लिए दोहरी सक्शन कप सिंक्रोनस वायु आपूर्ति
• दोहरे सिलेंडर तुल्यकालिक संचालन के लिए समानांतर पाइपलाइन विभाजन
• संकीर्ण स्थान वाले वायवीय उपकरणों के लिए कॉम्पैक्ट और सुव्यवस्थित टयूबिंग रूटिंग
• KQ2D Y-टाइप टी: दो समानांतर आउटलेट के साथ चिकने Y-आकार के द्विभाजन को अपनाता है। कम वायु प्रवाह अशांति और कम दबाव ड्रॉप की सुविधा, अधिक संतुलित वायु प्रवाह वितरण प्रदान करती है। संकीर्ण इंस्टॉलेशन स्थानों और एक ही तरफ समानांतर टयूबिंग रूटिंग के लिए अनुकूलित, दोहरी सिंक्रोनस सक्शन कप और दोहरी-सिलेंडर सिस्टम के लिए बिल्कुल उपयुक्त।
• KQ2T टी-टाइप टी: ऊर्ध्वाधर पार्श्व शाखाओं के साथ क्लासिक ऑर्थोगोनल टी-आकार की संरचना। मानक 90° ऊर्ध्वाधर पार्श्व पाइपलाइन मोड़ के लिए डिज़ाइन किया गया, नियमित मशीन लेआउट और मुख्य पाइपलाइन पार्श्व शाखा परिदृश्यों के लिए आदर्श।
• चयन युक्ति: चुननाKQ2D संकीर्ण स्थानों और एक ही तरफ समानांतर फैली हुई ट्यूबिंग के लिए; चुननाKQ2T ऊर्ध्वाधर पार्श्व पाइपलाइन आउटलेट और पारंपरिक समकोण शाखा लेआउट के लिए।
