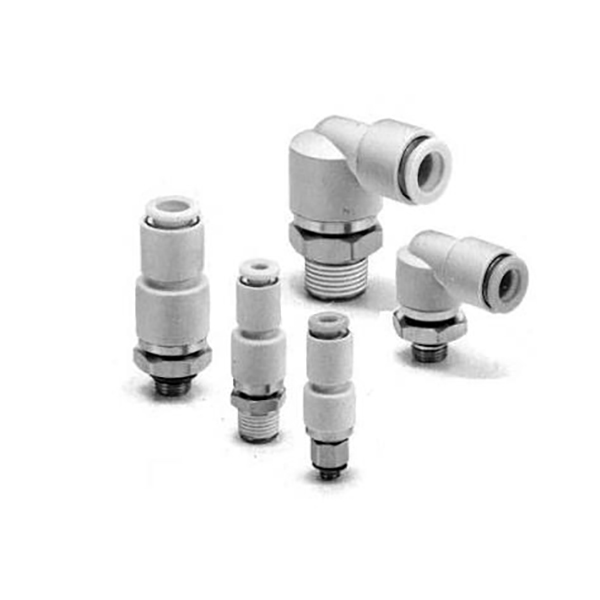

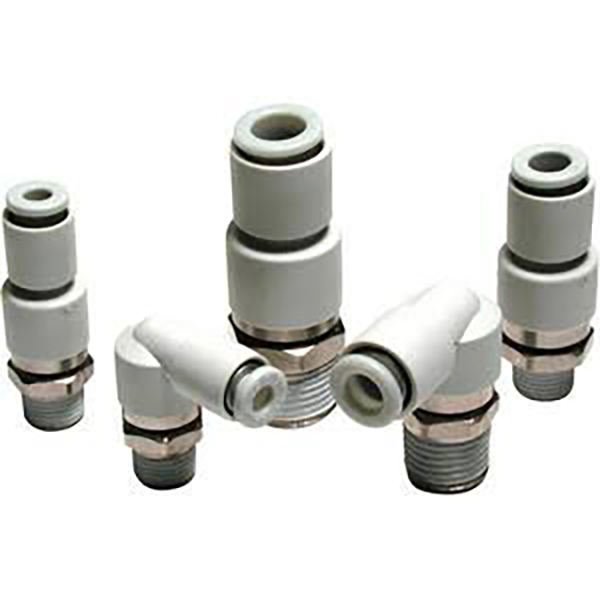

केएस/केएक्स सीरीज स्विवेल रोटरी पुश-इन फिटिंग

एसओएलएच केएस / केएक्स सीरीज स्विवेल रोटरी पुश-इन फिटिंग

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | 360° घूमने वाला वायवीय रोटरी यूनियन

1. उत्पाद अवलोकन

  केएस/केएक्स श्रृंखला रोटरी स्विवेल पुश-इन फिटिंग हैं जो 360° निरंतर रोटेशन और रोबोटिक मैनिपुलेटर्स, रोटरी टेबल और ऑसिलेटिंग सिलेंडर सिरों जैसे ऑसिलेटिंग अनुप्रयोगों के लिए डिज़ाइन की गई हैं। वे गति के दौरान वायु टयूबिंग को उलझने, मुड़ने या अलग होने से रोकते हैं।

     • केएस = मानक कुंडा प्रकार (एकल बॉल बेयरिंग)

     • केएक्स = हाई-स्पीड कुंडा प्रकार (दोहरी बॉल बेयरिंग)

2. मुख्य अंतर: केएस बनाम केएक्स

     • केएस मानक प्रकार: सिंगल बॉल बेयरिंग, कम टॉर्क। अधिकतम गति: 500 आरपीएम (φ4/φ6), 400 आरपीएम (φ8), 300 आरपीएम (φ10), 250 आरपीएम (φ12)। मध्यम-निम्न गति दोलन और रुक-रुक कर घूमने के लिए उपयुक्त।

     • केएक्स हाई-स्पीड प्रकार: दोहरी बॉल बेयरिंग, अल्ट्रा-लो टॉर्क, स्मूथ रोटेशन। अधिकतम गति: 1500 आरपीएम (φ4/φ6), 1200 आरपीएम (φ8), 1000 आरपीएम (φ10/φ12)। निरंतर उच्च गति घूर्णन और लगातार दोलन के लिए उपयुक्त।

3. मुख्य विशेषताएं

     • ✅ 360° फ्री रोटेशन: अंतर्निर्मित बियरिंग असेंबली घूमने वाले सिरों पर टयूबिंग की गांठ और घुमाव को समाप्त करती है।

     • ✅ कम घूर्णी टोक़: केवल 0.006～0.022 एनएम 0.5 एमपीए पर, गति अक्षों पर न्यूनतम अतिरिक्त भार।

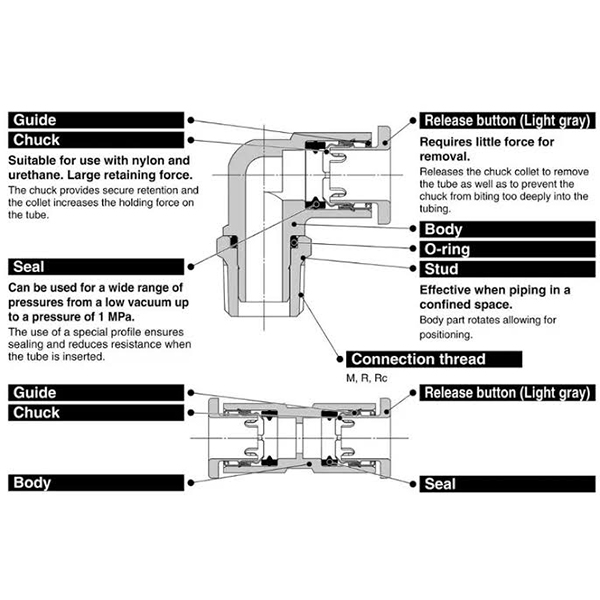

     • ✅ एंटी-रोटेशन आंतरिक संरचना: फिटिंग के साथ ट्यूबिंग को घूमने से रोकता है और ट्यूब सेवा जीवन को बढ़ाता है।

     • ✅ तांबा मुक्त निर्माण: इलेक्ट्रोलेस निकल चढ़ाना, तांबा-प्रतिबंधित वातावरण (अर्धचालक, खाद्य प्रसंस्करण, चिकित्सा) में प्रयोग करने योग्य।

     • ✅ पुश-टु-कनेक्ट: φ4/φ6/φ8/φ10/φ12 पीयू, नायलॉन और नरम नायलॉन ट्यूब के साथ संगत। प्रविष्टि पर ऑटो-लॉक, शीघ्र रिहाई के लिए कॉलर दबाएं।

     • ✅ वैक्यूम संगत: −100 केपीए ~ 1.0 एमपीए (मामूली अंतर्निहित रिसाव के कारण महत्वपूर्ण वैक्यूम होल्डिंग के लिए अनुशंसित नहीं)।

     • ✅ थ्रेड प्री-कोटेड सीलेंट (एस प्रत्यय): मानक विकल्प; स्थापना के दौरान किसी PTFE टेप की आवश्यकता नहीं है।

4. मॉडल नामकरण और उदाहरण

  केएस मानक श्रृंखला

     • केएसH06-02S: सीधा (H), φ6 ट्यूब, R1/4 धागा, पहले से लगाया गया सीलेंट (S)

     • केएसL08-01S: कोहनी (L), φ8 ट्यूब, R1/8 धागा, पहले से लगाया गया सीलेंट (S)

  KX हाई-स्पीड सीरीज़

     • केएक्सH04-M5: सीधा (H), φ4 ट्यूब, M5×0.8 मीट्रिक धागा

     • केएक्सL10-03S: कोहनी (L), φ10 ट्यूब, R3/8 धागा, पहले से लगाया गया सीलेंट (S)

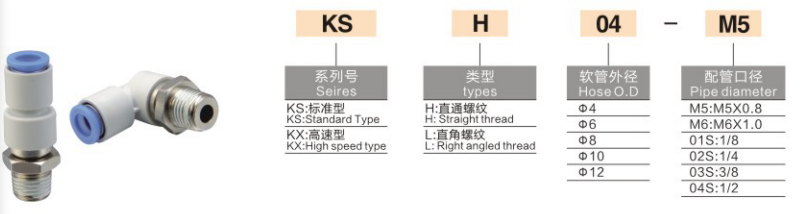

  नामकरण नियम

5. तकनीकी विशिष्टताएँ

सामान्य पैरामीटर

घूर्णी टोक़ @ 0.5 एमपीए (एनएम)

अधिकतम घूर्णन गति (आरपीएम)

6. अनुप्रयोग परिदृश्य

     1. रोबोट कलाई/जोड़: घूमने वाले रोबोट अंत प्रभावकों पर टयूबिंग को उलझने से रोकें।

     2. रोटरी इंडेक्स टेबल: हाई-स्पीड टर्नटेबल्स के लिए निरंतर 360° वायु आपूर्ति।

     3. दोलनशील सिलेंडर सिरे: वायु लाइनों पर घुमाव तनाव को दूर करने के लिए रॉकर और फ्लिप तंत्र।

     4. सामान्य स्वचालन: लगातार दोलन और रुक-रुक कर घूमने वाली वायवीय इकाइयाँ।

7. केएस/केएक्स बनाम साधारण केक्यू पुश-इन फिटिंग

8. चयन गाइड

     • कम गति वाला दोलन (≤500 आरपीएम) →केएस, बेहतर लागत-प्रदर्शन

     • निरंतर उच्च गति रोटेशन (>500 आरपीएम) →केएक्स, लंबे समय तक सेवा जीवन के लिए दोहरी बियरिंग

     • कॉपर-मुक्त और वैक्यूम-संवेदनशील वातावरण → केएस/केएक्स को प्राथमिकता दें
