ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | KQ2T टी और क्रॉस वन-टच न्यूमेटिक फिटिंग
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T श्रृंखला SOLH पूर्ण KQ2 वायवीय वन-टच फिटिंग परिवार से संबंधित है, जिसमें 3-वे और 4-वे एयर पाइपलाइन ब्रांचिंग के लिए टूल-फ्री त्वरित प्लग-एंड-प्ले डिज़ाइन शामिल है। यह उत्पाद श्रृंखला टी-टाइप टी और क्रॉस-टाइप चार-तरफा फिटिंग को कवर करती है, जिसमें विविध वायवीय सर्किट डायवर्जन और पाइपलाइन कनेक्शन मांगों को पूरा करने के लिए समान व्यास, कम करने, पुरुष थ्रेड (शाही / मीट्रिक) संस्करण शामिल हैं।
उप-मॉडल वर्गीकरण:
KQ2T: टी-टाइप 3-पोर्ट टी फिटिंग (समान व्यास / कम करने वाला / बाहरी धागा प्रकार)
KQ2TW: क्रॉस 4-वे फिटिंग (सभी पोर्ट के लिए समान व्यास)
KQ2TX: क्रॉस 4-वे फिटिंग (पहली कम करने वाली विशिष्टता)
KQ2TY: क्रॉस 4-वे फिटिंग (दूसरा कम करने वाला विनिर्देश)
मुख्य सामग्री एवं प्रदर्शन: उच्च शक्ति पीबीटी प्लास्टिक बॉडी, स्टेनलेस स्टील बनाए रखने वाले पंजे, एनबीआर नाइट्राइल रबर सील के छल्ले। पीयू और पीए नायलॉन वायवीय ट्यूबों के साथ पूरी तरह से संगत, वैक्यूम नकारात्मक दबाव और संपीड़ित वायु सकारात्मक दबाव वायवीय सर्किट दोनों के लिए उपयुक्त, व्यापक रूप से स्वचालित उपकरण और रोबोटिक वायु वितरण प्रणालियों में उपयोग किया जाता है।

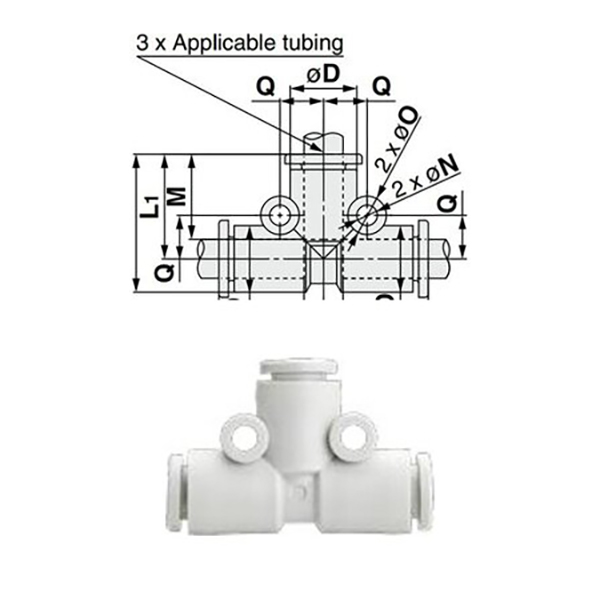

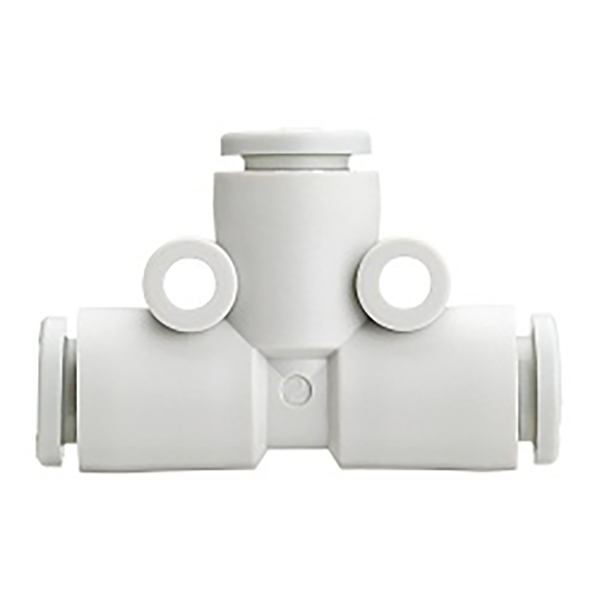

2.1 समान व्यास वाली टी (KQ2T□□-00, थ्रेडलेस 3-वे समान आकार)
तीन बंदरगाह समान ट्यूब व्यास को अपनाते हैं, कोई थ्रेड डिज़ाइन नहीं, समान-विशिष्ट वायवीय पाइपलाइनों के समान वायु मोड़ के लिए समर्पित।
|
नमूना |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

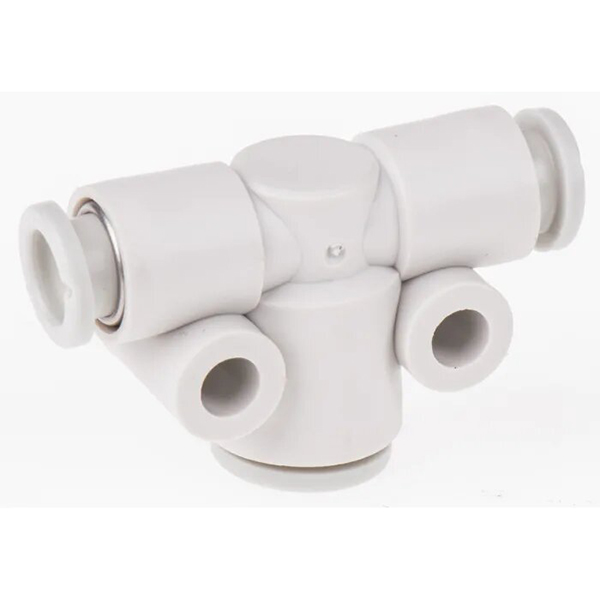

2.2 कम करने वाली टी (KQ2T①-②, दोहरे आकार की पाइपलाइन रूपांतरण)
दोनों साइड पोर्ट ① व्यास को अपनाते हैं, मध्य शीर्ष पोर्ट ② व्यास को अपनाते हैं, जिसका उपयोग पाइपलाइन रूपांतरण और विभिन्न-कैलिबर वायवीय ट्यूबों के प्रवाह वितरण के लिए किया जाता है।
|
नमूना |
साइड पोर्ट ΦD ① (मिमी) |
मध्य बंदरगाह ΦD ② (मिमी) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

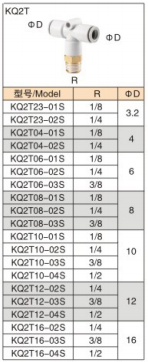

2.3 इंपीरियल आर टेपर मेल थ्रेड टी
ट्यूब डालने के लिए दोनों साइड पोर्ट, वायवीय वाल्व, सिलेंडर और अन्य घटकों के साथ थ्रेडेड कनेक्शन के लिए इंपीरियल आर टेपर पुरुष धागे के साथ मध्य पोर्ट।
|
नमूना |
आर थ्रेड स्पेक |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2T23-01S |
आर1/8 |
3.2 |
|
KQ2T23-02S |
आर1/4 |
3.2 |
|
KQ2T04-01S |
आर1/8 |
4 |
|
KQ2T04-02S |
आर1/4 |
4 |
|
KQ2T06-01S |
आर1/8 |
6 |
|
KQ2T06-02S |
आर1/4 |
6 |
|
KQ2T06-03S |
आर3/8 |
6 |
|
KQ2T08-01S |
आर1/8 |
8 |
|
KQ2T08-02S |
आर1/4 |
8 |
|
KQ2T08-03S |
आर3/8 |
8 |
|
KQ2T10-01S |
आर1/8 |
10 |
|
KQ2T10-02S |
आर1/4 |
10 |
|
KQ2T10-03S |
आर3/8 |
10 |
|
KQ2T10-04S |
आर1/2 |
10 |
|
KQ2T12-02S |
आर1/4 |
12 |
|
KQ2T12-03S |
आर3/8 |
12 |
|
KQ2T12-04S |
आर1/2 |
12 |
|
KQ2T16-02S |
आर1/4 |
16 |
|
KQ2T16-03S |
आर3/8 |
16 |
|
KQ2T16-04S |
आर1/2 |
16 |

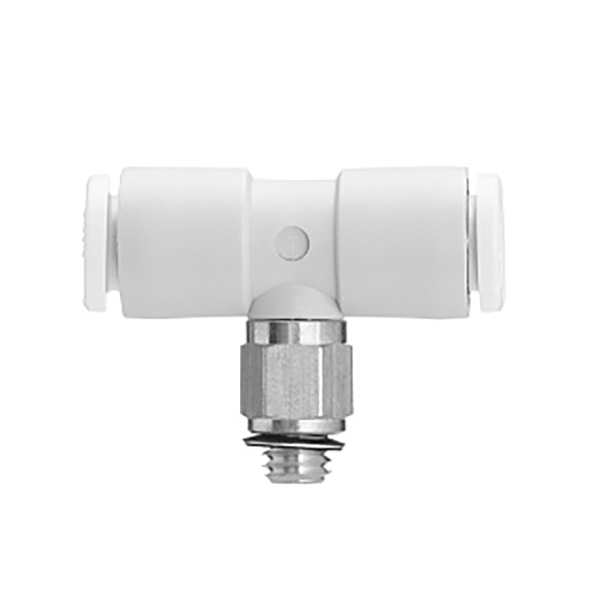

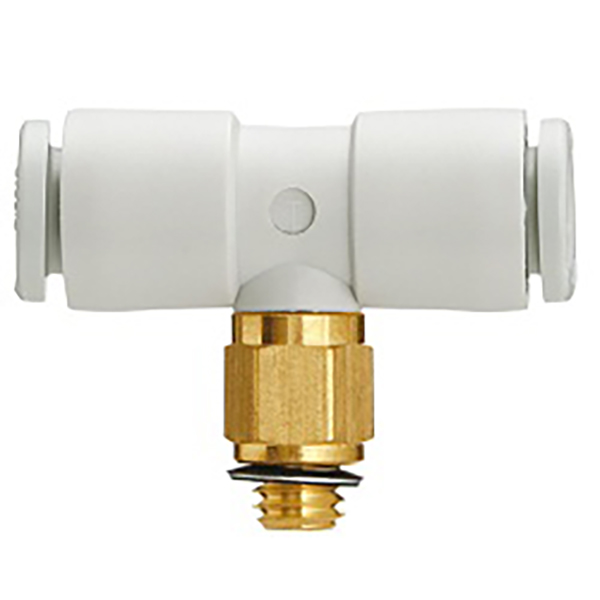

2.4 मीट्रिक महीन धागा पुरुष टी
ट्यूब सम्मिलन के लिए दोनों साइड पोर्ट, मीट्रिक महीन पुरुष धागे के साथ मध्य पोर्ट, लघु वायवीय घटकों और सटीक स्वचालन उपकरण पाइपिंग के लिए उपयुक्त।
|
नमूना |
मीट्रिक थ्रेड विशिष्टता |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2T02-M3G |
एम3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
एम3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
एम3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
एम6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
एम6×1.0 |
6 |

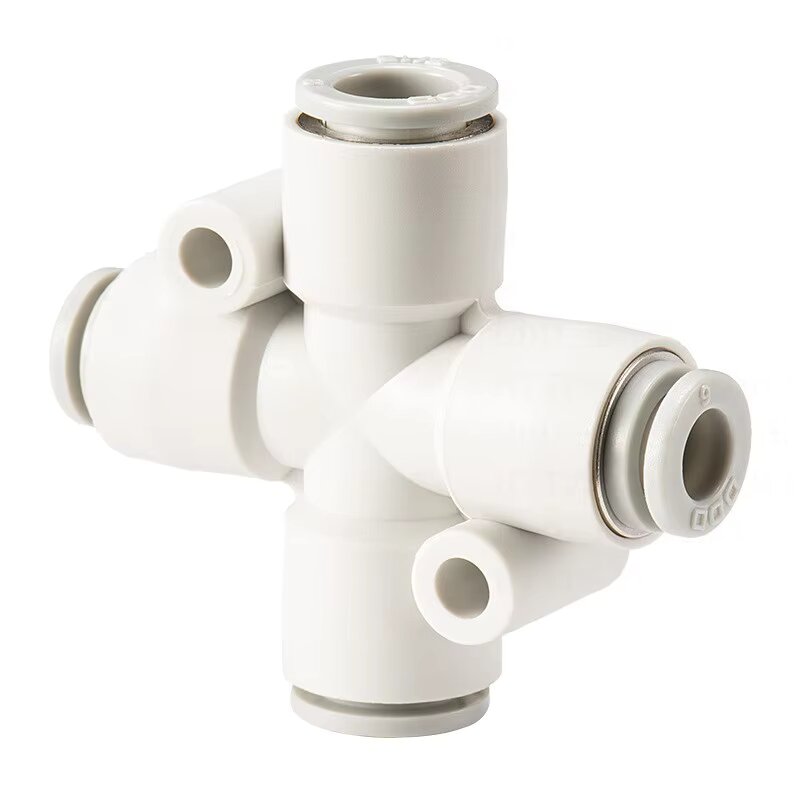

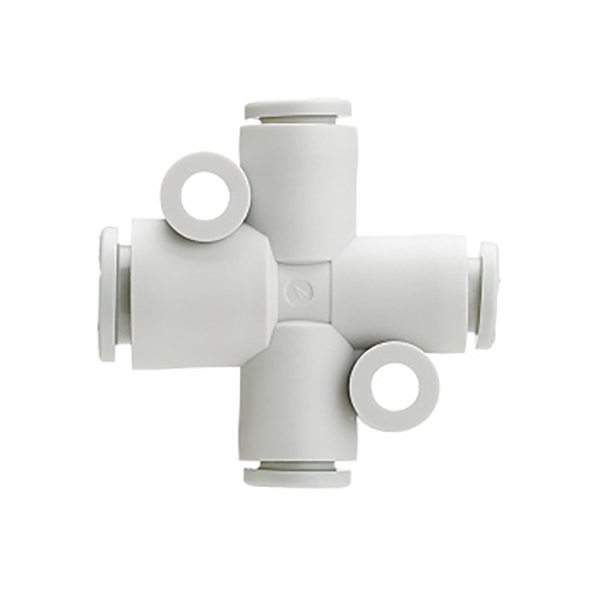

3.1 KQ2TW समान व्यास क्रॉस फिटिंग (4 पोर्ट समान आकार)
|
नमूना |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

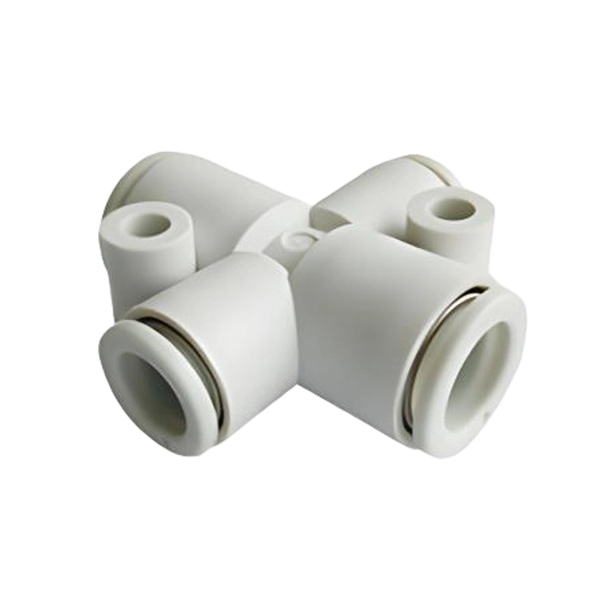

3.2 KQ2TX रिड्यूसिंग क्रॉस फिटिंग (टाइप 1)
|
नमूना |
पोर्ट ΦD ① (मिमी) |
पोर्ट ΦD ② (मिमी) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY रिड्यूसिंग क्रॉस फिटिंग (टाइप 2)
|
नमूना |
पोर्ट ΦD ① (मिमी) |
पोर्ट ΦD ② (मिमी) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
वस्तु |
पैरामीटर |
|
संगत टयूबिंग |
पीयू ट्यूब, पीए नायलॉन वायवीय ट्यूब |
|
कार्य दबाव सीमा |
-100kPa (वैक्यूम) ~ 1.0MPa (सकारात्मक दबाव) |
|
परिचालन तापमान |
0℃ ~ 60℃ |
|
कनेक्शन विधि |
वन-टच पुश-इन; ट्यूबिंग को अलग करने के लिए रिलीज़ रिंग को दबाएँ |
|
मूल सामग्री |
पीबीटी बॉडी, स्टेनलेस स्टील पंजा, एनबीआर रबर सील |
• स्वचालित उत्पादन उपकरण के लिए वायु स्रोत शाखाकरण और पाइपलाइन डायवर्जन
• रोबोटिक हथियारों और वैक्यूम सक्शन कप सिस्टम के लिए वायवीय सर्किट वितरण
• सिलेंडर वायवीय नियंत्रण लूप के लिए बहु-मार्गीय वायु वितरण
• सटीक वायवीय प्रणालियों के लिए कॉम्पैक्ट पाइपलाइन कनेक्शन और व्यास रूपांतरण
• समान व्यास वाली टी: पूरी तरह से सुसंगत ट्यूब व्यास वाली 3-तरफ़ा पाइपलाइनों के लिए KQ2Txx-00 चुनें
• टी को कम करना: समान पार्श्व व्यास और भिन्न मध्य व्यास वाली पाइपलाइनों के लिए KQ2T①-② चुनें
• थ्रेडेड टी: वाल्व और सिलेंडर के साथ थ्रेडेड कनेक्शन के लिए KQ2Txx-01S (इंपीरियल) / एम श्रृंखला (मीट्रिक) चुनें
• 4-वे क्रॉस डिस्ट्रीब्यूशन: चार-तरफा पाइपलाइन शाखा की आवश्यकता वाले परिदृश्यों के लिए KQ2TW/TX/TY श्रृंखला चुनें
