ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | KQ2Z मल्टी-आउटलेट न्यूमेटिक मैनिफोल्ड वन-टच फिटिंग
 |
 |
 |
 |
 |
 |
KQ2Z श्रृंखला SOLH KQ2 वायवीय वन-टच फिटिंग परिवार से संबंधित है। यह मेल थ्रेड मल्टी-ब्रांच मैनिफोल्ड फिटिंग है, जिसमें सिंगल एयर इनलेट और एक साथ कई ट्यूब आउटलेट हैं। उपकरण-मुक्त टयूबिंग डालने और हटाने के लिए पुश-टू-कनेक्ट डिज़ाइन, वायवीय प्रणालियों में केंद्रीकृत वायु वितरण के लिए उपयोग किया जाता है। चार उप-मॉडल उपलब्ध:

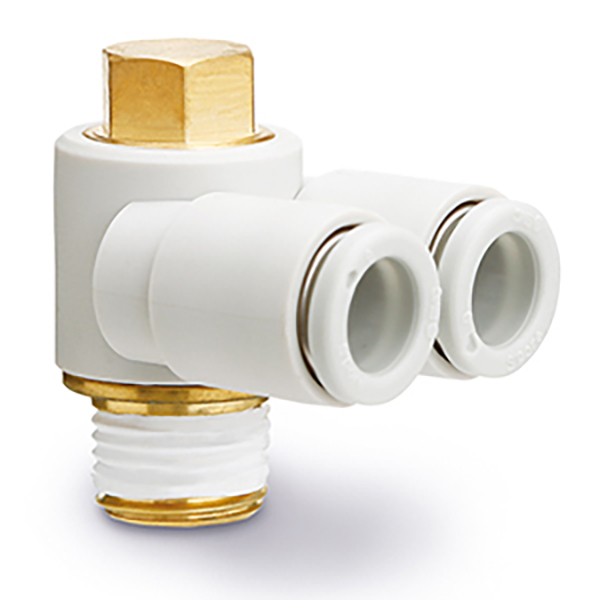

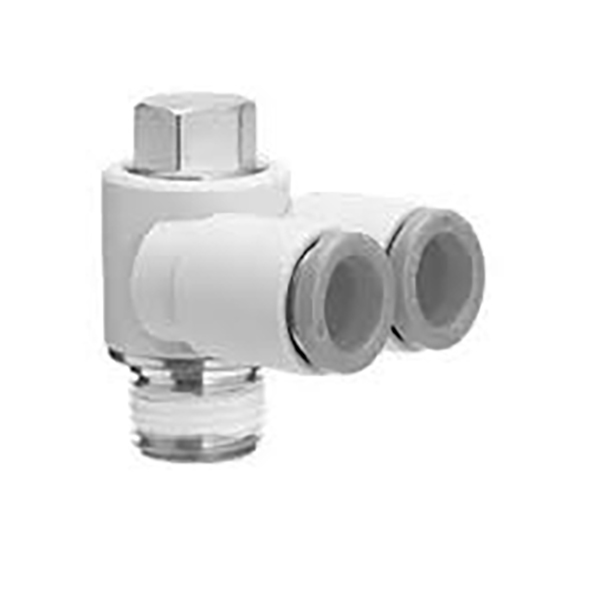

KQ2Z: 1-इन 2-आउट डुअल पोर्ट, बाहरी हेक्स माउंटिंग

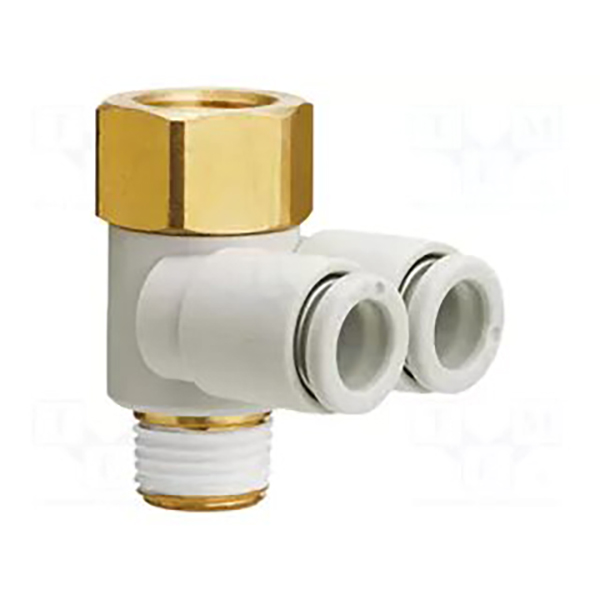

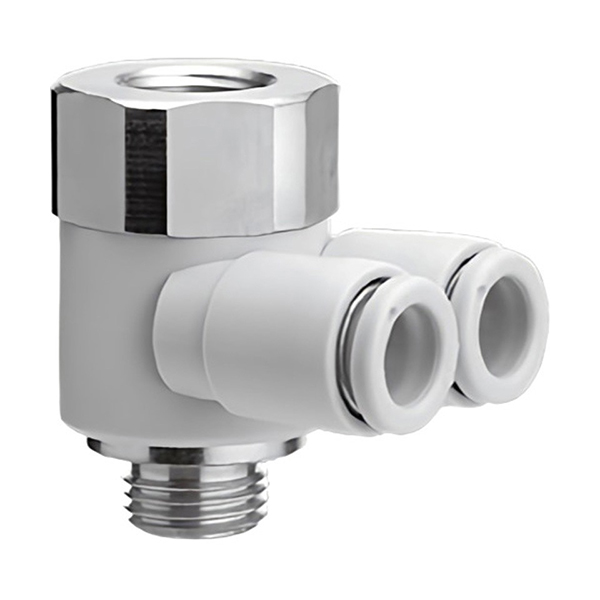

KQ2ZF: 1-इन 2-आउट स्टैकेबल मैनिफोल्ड, अतिरिक्त मैनिफोल्ड्स को कैस्केडिंग के लिए ऊपरी आरसी महिला धागा

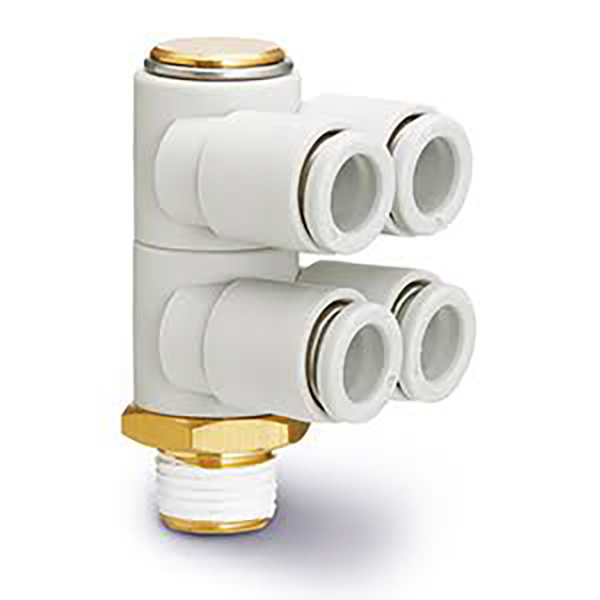

KQ2ZD: 1-इन 4-आउट फोर-वे ब्रांच मैनिफोल्ड

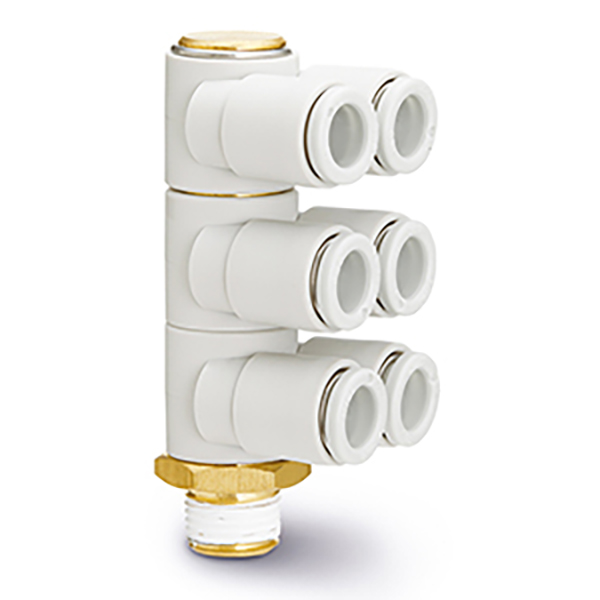

KQ2ZT: 1-इन 6-आउट सिक्स-वे ब्रांच मैनिफोल्ड
मुख्य लाभ: इंस्टॉलेशन स्थान बचाने के लिए कॉम्पैक्ट मैनिफोल्ड डिज़ाइन। निकल-प्लेटेड पीतल के धागे के साथ पीबीटी बॉडी। पीयू/पीए वायवीय टयूबिंग के साथ संगत, सकारात्मक दबाव और वैक्यूम सर्किट दोनों के लिए काम करता है। मूल एसएमसी KQ2Z फिटिंग के लिए प्रत्यक्ष ड्रॉप-इन प्रतिस्थापन।
प्रारूप: KQ2Z □□ - □□S
KQ2Z: मल्टी-पोर्ट ब्रांच मैनिफोल्ड फिटिंग के लिए सीरीज कोड
□□: ट्यूब बाहरी व्यास ΦD (04=4मिमी,06=6मिमी,08=8मिमी,10=10मिमी,12=12मिमी)
प्रत्यय:
01एस02एस/03एस/04एस: इंपीरियल आर मेल टेपर थ्रेड (1/8",1/4",3/8",1/2")
M5: मीट्रिक पुरुष धागा M5×0.8
KQ2ZF: स्टैकेबल संस्करण, निचला आर पुरुष धागा + ऊपरी आरसी महिला धागा। आउटलेट मात्रा का विस्तार करने के लिए एकाधिक KQ2ZF को शुरू से अंत तक जोड़ा जा सकता है।
3.1 KQ2Z (1-इन 2-आउट, बाहरी हेक्स माउंट)
|
नमूना |
पुरुष धागा आर |
ट्यूब ΦD |
|
KQ2Z04-01S |
आर1/8 |
4 |
|
KQ2Z04-M5 |
M5×0.8 |
4 |
|
KQ2Z06-01S |
आर1/8 |
6 |
|
KQ2Z06-02S |
आर1/4 |
6 |
|
KQ2Z06-03S |
आर3/8 |
6 |
|
KQ2Z08-01S |
आर1/8 |
8 |
|
KQ2Z08-02S |
आर1/4 |
8 |
|
KQ2Z08-03S |
आर3/8 |
8 |
|
KQ2Z10-02S |
आर1/4 |
10 |
|
KQ2Z10-03S |
आर3/8 |
10 |
|
KQ2Z12-03S |
आर3/8 |
12 |
|
KQ2Z12-04S |
आर1/2 |
12 |
3.2 KQ2ZF (1-इन 2-आउट स्टैकेबल टाइप, आर + आरसी थ्रेड)
|
नमूना |
आर/आरसी धागा |
ट्यूब ΦD |
|
KQ2ZF04-M5 |
M5×0.8 |
4 |
|
KQ2ZF04-01S |
आर1/8 |
4 |
|
KQ2ZF06-01S |
आर1/8 |
6 |
|
KQ2ZF06-02S |
आर1/4 |
6 |
|
KQ2ZF08-01S |
आर1/8 |
8 |
|
KQ2ZF08-02S |
आर1/4 |
8 |
|
KQ2ZF10-02S |
आर1/4 |
10 |
|
KQ2ZF10-03S |
आर3/8 |
10 |
|
KQ2ZF12-03S |
आर3/8 |
12 |
|
KQ2ZF12-04S |
आर1/2 |
12 |

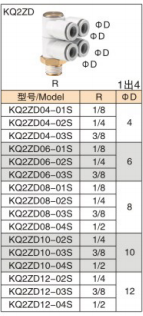

3.3 KQ2ZD (1-इन 4-आउट)
|
नमूना |
पुरुष धागा आर |
ट्यूब ΦD |
|
KQ2ZD04-01S |
आर1/8 |
4 |
|
KQ2ZD04-02S |
आर1/4 |
4 |
|
KQ2ZD04-03S |
आर3/8 |
4 |
|
KQ2ZD06-01S |
आर1/8 |
6 |
|
KQ2ZD06-02S |
आर1/4 |
6 |
|
KQ2ZD06-03S |
आर3/8 |
6 |
|
KQ2ZD08-01S |
आर1/8 |
8 |
|
KQ2ZD08-02S |
आर1/4 |
8 |
|
KQ2ZD08-03S |
आर3/8 |
8 |
|
KQ2ZD08-04S |
आर1/2 |
8 |
|
KQ2ZD10-02S |
आर1/4 |
10 |
|
KQ2ZD10-03S |
आर3/8 |
10 |
|
KQ2ZD10-04S |
आर1/2 |
10 |
|
KQ2ZD12-02S |
आर1/4 |
12 |
|
KQ2ZD12-03S |
आर3/8 |
12 |
|
KQ2ZD12-04S |
आर1/2 |
12 |

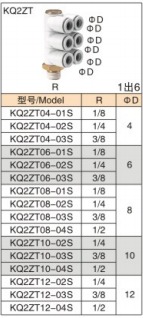

3.4 KQ2ZT (1-इन-6-आउट)
|
नमूना |
पुरुष धागा आर |
ट्यूब ΦD |
|
KQ2ZT04-01S |
आर1/8 |
4 |
|
KQ2ZT04-02S |
आर1/4 |
4 |
|
KQ2ZT04-03S |
आर3/8 |
4 |
|
KQ2ZT06-01S |
आर1/8 |
6 |
|
KQ2ZT06-02S |
आर1/4 |
6 |
|
KQ2ZT06-03S |
आर3/8 |
6 |
|
KQ2ZT08-01S |
आर1/8 |
8 |
|
KQ2ZT08-02S |
आर1/4 |
8 |
|
KQ2ZT08-03S |
आर3/8 |
8 |
|
KQ2ZT08-04S |
आर1/2 |
8 |
|
KQ2ZT10-02S |
आर1/4 |
10 |
|
KQ2ZT10-03S |
आर3/8 |
10 |
|
KQ2ZT10-04S |
आर1/2 |
10 |
|
KQ2ZT12-02S |
आर1/4 |
12 |
|
KQ2ZT12-03S |
आर3/8 |
12 |
|
KQ2ZT12-04S |
आर1/2 |
12 |
|
वस्तु |
पैरामीटर |
|
शरीर की सामग्री |
पीबीटी इंजीनियरिंग प्लास्टिक, उच्च शक्ति और प्रभाव प्रतिरोध |
|
धागा घटक |
निकल-प्लेटेड पीतल, जंग-रोधी और संक्षारण प्रतिरोधी |
|
एक प्रकार का अंगूठी |
एनबीआर नाइट्राइल रबर |
|
संगत टयूबिंग |
पीयू ट्यूब, पीए नायलॉन वायवीय ट्यूब |
|
कार्य का दबाव |
0~1.0MPa, वैक्यूम नकारात्मक दबाव के लिए लागू |
|
परिचालन तापमान |
-20℃ ~ +60℃ |
|
कनेक्शन विधि |
पुश-इन फिटिंग; टयूबिंग डालने/हटाने के लिए प्रेस रिलीज़ रिंग |
• स्वचालन मशीनरी, रोबोटिक सक्शन कप ऐरे: एकल वायु स्रोत बहु-पथ वितरण, पारंपरिक मैनिफोल्ड ब्लॉकों को बदलें और इंस्टॉलेशन फ़ुटप्रिंट को बचाएं
• कई सिलेंडरों के लिए समकालिक वायु आपूर्ति, कॉम्पैक्ट वाल्व द्वीपों के चारों ओर केंद्रीकृत पाइपिंग
• KQ2ZF को मांग पर आउटलेट मात्रा, लचीली मैनिफोल्ड असेंबली का विस्तार करने के लिए श्रृंखला में रखा जा सकता है
• आयात प्रतिस्थापन, एसएमसी KQ2Z श्रृंखला मैनिफोल्ड फिटिंग के लिए ड्रॉप-इन प्रतिस्थापन
• ट्यूब के सिरे को लंबवत रूप से सपाट काटें, विश्वसनीय सीलिंग के लिए ट्यूबिंग को फिटिंग के तल में पूरी तरह से डालें।
• पुरुष धागों पर थोड़ी मात्रा में पीटीएफई टेप लपेटें, प्लास्टिक बॉडी को टूटने से बचाने के लिए मध्यम कसने वाला टॉर्क लगाएं।
• ट्यूब हटाना: सफेद रिलीज रिंग को दबाएं और ट्यूब को एक साथ बाहर की ओर खींचें।
• कैस्केड KQ2ZF एप्लिकेशन के लिए, थ्रेड सीलिंग की गारंटी दें। मल्टी-स्टेज स्टैकिंग के बाद रेटेड दबाव से अधिक न हो।
