KQ2Y सीरीज मेल रन टी पुश-इन फिटिंग

SOLH KQ2Y सीरीज मेल रन टी पुश-इन फिटिंग | सर्विस टी न्यूमेटिक कनेक्टर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी KQ2Y समतुल्य पुरुष रन टी (सर्विस टी) वन-टच फिटिंग

1. उत्पाद अवलोकन

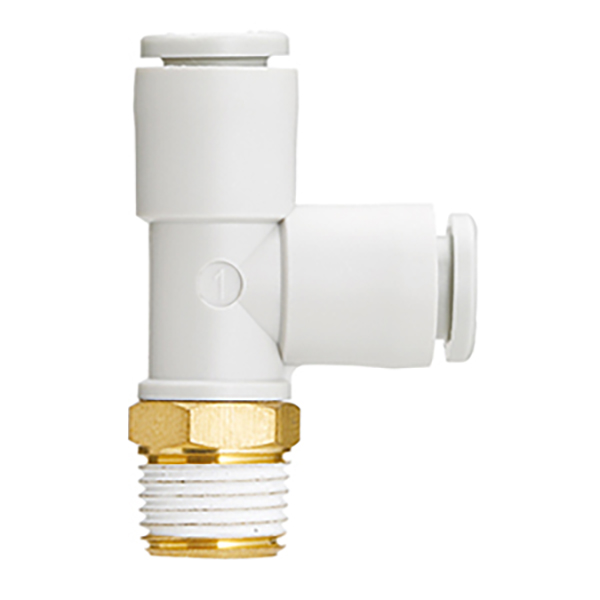

     KQ2Y SOLH KQ2 वन-टच फिटिंग श्रृंखला की मेल रन टी (आमतौर पर सर्विस टी के रूप में जाना जाता है) है। इसका मूल विन्यास है1 पुरुष थ्रेड इनलेट + 2 समान-व्यास पुश-इन आउटलेट. यह मुख्य थ्रेडेड पोर्ट से सीधे दो वायु ट्यूबों को शाखा देता है और वायवीय प्रणालियों में सबसे व्यापक रूप से उपयोग की जाने वाली शाखा फिटिंग में से एक है।

2. मॉडल नामकरण नियम

  मॉडल ब्रेकडाउन उदाहरण:KQ2Y06-01AS
     KQ2: KQ2 श्रृंखला दूसरी पीढ़ी की पुश-इन फिटिंग (सफ़ेद बॉडी)
     Y: रन टी, मेल थ्रेड टी-टाइप टी (1 थ्रेडेड इनलेट, 2 पुश-इन आउटलेट)
     06: पुश-इन आउटलेट के लिए ट्यूबिंग का बाहरी व्यास: φ6 मिमी
     01: पुरुष धागा विशिष्टता (आर18; मीट्रिक एम3/एम5/एम6)
     ए: बार-बार संयोजन और पृथक्करण के लिए गैसकेट सील; एस: पूर्व-लागू थ्रेड सीलेंट, गैर-पुन: प्रयोज्य; एन: निकल-प्लेटेड संक्षारण प्रतिरोधी

  उदाहरण:KQ2Y04-M5A → M5 मेल थ्रेड इनलेट, डुअल φ4mm पुश-इन आउटलेट, गैस्केट सील।

3. संरचना एवं मुख्य विशेषताएं

  3.1 टी-प्रकार की संरचना (1 इंच, 2 बाहर)

     • इनलेट: पुरुष धागा (मीट्रिक एम / इंपीरियल आर), वाल्व, वायु सिलेंडर और मुख्य पाइपलाइनों से जुड़ता है

     • आउटलेट: पीयू/नायलॉन टयूबिंग, टूल-फ्री कनेक्शन के लिए 2 समान-व्यास वाले पुश-इन पोर्ट

     • थ्रेड एंड सपोर्ट360° रोटेशन. ट्यूबिंग पर घुमा तनाव को खत्म करने के लिए माउंटिंग के बाद ओरिएंटेशन को स्वतंत्र रूप से समायोजित किया जा सकता है।

  3.2 प्रमुख लाभ

     • सेवा-अनुकूल डिज़ाइन: मुख्य ट्यूबिंग को काटने की कोई आवश्यकता नहीं है. आसान सर्किट जोड़ और रखरखाव के लिए थ्रेडेड पोर्ट से सीधे शाखा।

     • कॉम्पैक्ट और हल्का: पीबीटी प्लास्टिक बॉडी + निकल-प्लेटेड पीतल का धागा, छोटे पदचिह्न और कम वजन।

     • वैक्यूम संगत: -100kPa वैक्यूम से 1.0MPa सकारात्मक दबाव तक काम करता है, जो वैक्यूम सर्किट के लिए उपयुक्त है।

     • उच्च सीलिंग प्रदर्शन: एनबीआर सीलिंग रिंग। टाइप ए गैसकेट बार-बार जुदा करने की अनुमति देता है; टाइप एस प्री-कोटेड सीलेंट रिसाव को रोकता है।

     • आसान ट्यूब रिलीज़: गोल रिलीज बटन. ट्यूब की बाहरी दीवार को नुकसान पहुंचाए बिना ट्यूबिंग हटाने के लिए दबाएं।

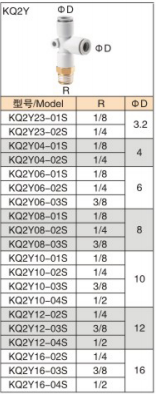

4. मॉडल एवं विशिष्टता सूची

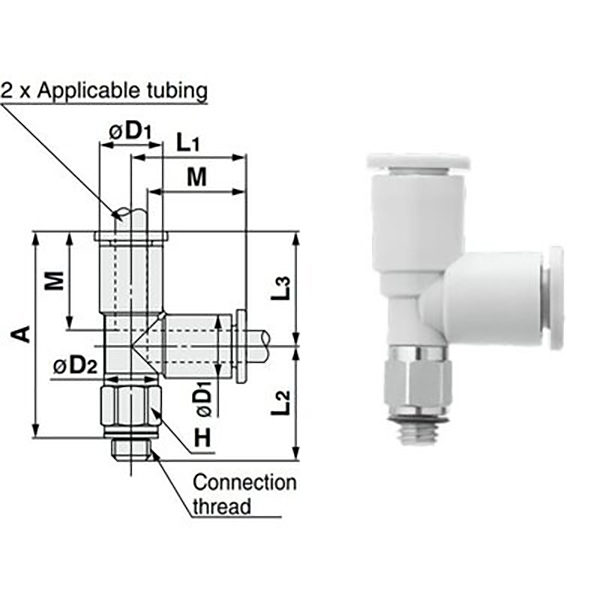

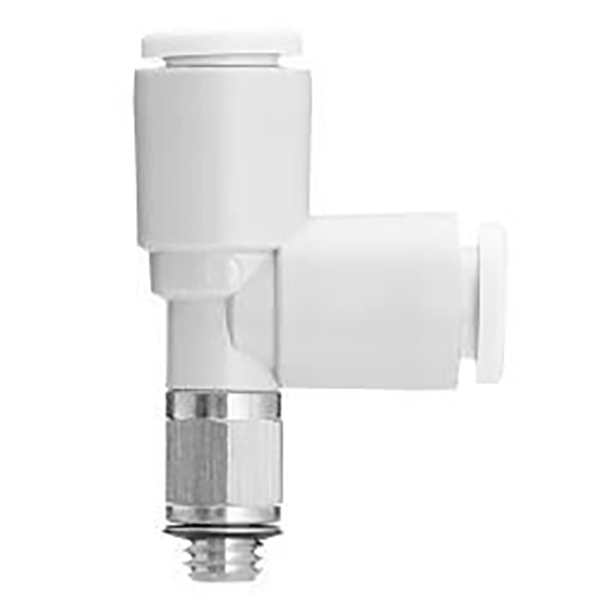

  4.1 मीट्रिक थ्रेड (एम3/एम5/एम6)

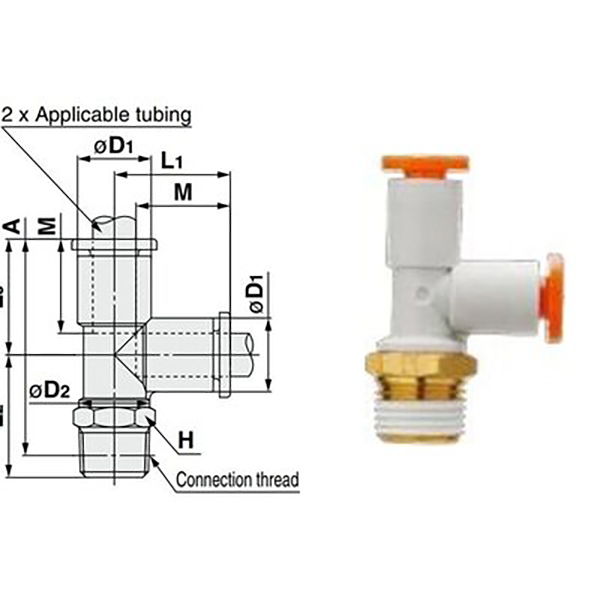

  4.2 इंपीरियल पाइप थ्रेड (आर1/8 ~ आर1/2, उद्योग मानक)

5. सामान्य तकनीकी विशिष्टताएँ (KQ2 श्रृंखला मानक)

6. चयन तुलना: KQ2Y बनाम KQ2D बनाम KQ2T

7. चयन एवं स्थापना दिशानिर्देश

  चयन मार्गदर्शिका

     • सोलनॉइड वाल्व/सिलेंडर मेल थ्रेड पोर्ट से शाखा → KQ2Y (जैसे KQ2Y06-01AS)

     • मध्य टयूबिंग में 1 से 2 विभाजन, कम शोर की आवश्यकता → KQ2D

     • मानक समकोण विभाजन, लागत-संवेदनशील परियोजना → KQ2T

  स्थापना नोट्स

     • टयूबिंग को बिना किसी गड़गड़ाहट के सपाट काटें। हवा के रिसाव से बचने के लिए जब तक आपको एक क्लिक सुनाई न दे तब तक टयूबिंग पूरी तरह से डालें।

     • टाइप ए (गैसकेट) को बार-बार अलग किया जा सकता है; टाइप एस (प्री-कोटेड सीलेंट) को अलग करने के बाद पुनः सील करने की आवश्यकता होती है।

     • वैक्यूम अनुप्रयोगों के लिए, स्थिर वैक्यूम स्तर बनाए रखने के लिए एनबीआर सील के साथ टाइप ए का चयन करें।

8. विशिष्ट अनुप्रयोग

     • सोलेनॉइड वाल्व आउटलेट ब्रांचिंग: KQ2Y06-01AS दो एयर सिलेंडरों की आपूर्ति के लिए 5/2-वे सोलेनॉइड वाल्व के R1/8 पोर्ट पर फिट किया गया है।

     • सिंक्रोनाइज्ड सिलेंडर नियंत्रण: दोहरे सिलेंडर सिंक्रोनस एक्चुएशन के लिए दो φ8 ट्यूबों में विभाजित करने के लिए मुख्य R1/4 थ्रेडेड पोर्ट पर KQ2Y08-02AS।

     • वैक्यूम सर्किट रेट्रोफिट: वैक्यूम जनरेटर मुख्य थ्रेड पोर्ट से वैक्यूम सक्शन कप तक शाखा, रखरखाव और संशोधन के लिए आसान।
