ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी KQ2X / KQ2XD रिप्लेसमेंट रिड्यूसिंग वाई और 4-वे पुश-इन स्प्लिटर
 |
 |

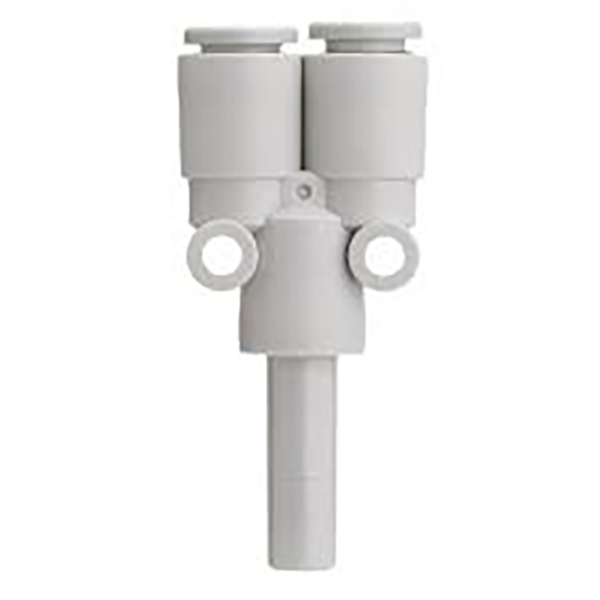

KQ2X सीरीज: वाई-टाइप स्प्लिटर को कम करना, 1 इन 2 आउट
KQ2X एक Y-आकार की 1-टू-2 रिड्यूसिंग पुश-इन फिटिंग है। पोर्ट ② एक सिंगल स्टेम पोर्ट है; पोर्ट ① में दो समान पुश-इन पोर्ट होते हैं। यह एक आने वाली वायु धारा को अलग-अलग इनलेट और आउटलेट ट्यूब आकार के साथ दो समान-व्यास आउटपुट में विभाजित करता है, जिससे वायवीय सर्किट और वैक्यूम लाइन वितरण के लिए कम करने और पाइपलाइन शाखा का एहसास होता है।
सामग्री: पीबीटी प्लास्टिक बॉडी, एनबीआर सीलिंग रिंग। पीयू/पीए वायवीय टयूबिंग के साथ संगत। त्वरित पुश-टू-कनेक्ट असेंबली, कोई PTFE टेप की आवश्यकता नहीं है।

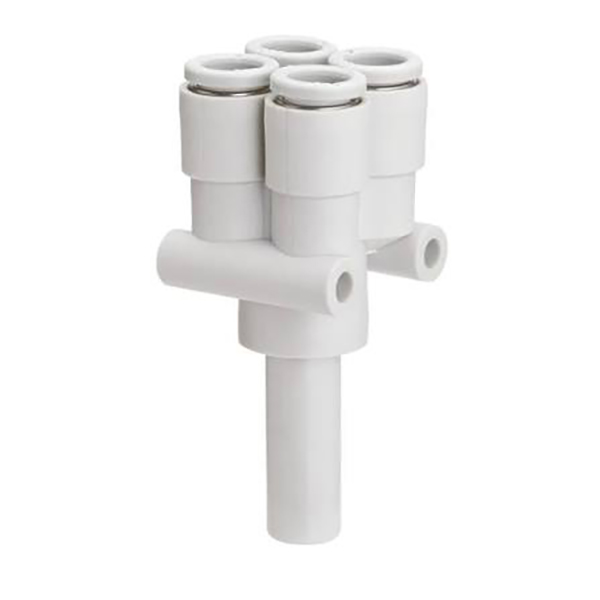

KQ2XD सीरीज: क्रॉस टाइप 4-वे स्प्लिटर, 1 इन 4 आउट
KQ2XD एक 1-टू-4 रिड्यूसिंग मल्टी-पोर्ट पुश-इन फिटिंग है। पोर्ट ② एक सिंगल स्टेम पोर्ट है; पोर्ट ① चार समान पुश-इन पोर्ट प्रदान करता है। यह कम डिज़ाइन के साथ एक वायु आपूर्ति को चार समान-व्यास वाली शाखाओं में विभाजित करता है, जिससे बढ़ते स्थान की बचत होती है। मल्टी-स्टेशन लघु वैक्यूम या वायवीय वितरण के लिए आदर्श।
KQ2X के समान सामग्री: पीबीटी बॉडी + एनबीआर सील, पुश-इन संरचना, पीयू और नायलॉन एयर टयूबिंग के साथ संगत।
KQ2X श्रृंखला
प्रारूप: KQ2XXX-XX
पहले दो अंक: दो शाखा बंदरगाहों के ट्यूब ओडी (पोर्ट ①)
अंतिम दो अंक: मुख्य इनलेट पोर्ट का स्टेम बाहरी व्यास (पोर्ट ②)
उदाहरण: KQ2X04-06 → पोर्ट ①: दो × Φ4 पुश-इन पोर्ट; पोर्ट ②: Φ6 स्टेम
|
नमूना |
पोर्ट ① शाखा ट्यूब ओडी (मिमी) |
पोर्ट ② मुख्य स्टेम ओडी (मिमी) |
|
KQ2X23-04 |
3.2 |
4 |
|
KQ2X04-06 |
4 |
6 |
|
KQ2X06-08 |
6 |
8 |
|
KQ2X08-10 |
8 |
10 |
|
KQ2X10-12 |
10 |
12 |
KQ2XD श्रृंखला
प्रारूप: KQ2XDXX-XX
पहले दो अंक: चार शाखा बंदरगाहों के ट्यूब ओडी (पोर्ट ①)
अंतिम दो अंक: मुख्य इनलेट पोर्ट का स्टेम बाहरी व्यास (पोर्ट ②)
उदाहरण: KQ2XD04-06 → पोर्ट ① पर चार × Φ4 पोर्ट; पोर्ट ②: Φ6 स्टेम
|
नमूना |
पोर्ट ① शाखा ट्यूब ओडी (मिमी) |
पोर्ट ② मुख्य स्टेम ओडी (मिमी) |
|
KQ2XD04-06 |
4 |
6 |
|
KQ2XD06-08 |
6 |
8 |
|
वस्तु |
पैरामीटर |
|
लागू माध्यम |
संपीड़ित हवा, निर्वात; अत्यधिक संक्षारक तरल पदार्थों के लिए नहीं |
|
परिचालन दाब |
-100kPa (वैक्यूम) ~ 1.0MPa |
|
परिचालन तापमान |
0℃ ~ +60℃ |
|
शरीर की सामग्री |
पीबीटी |
|
सील सामग्री |
एनबीआर नाइट्राइल रबर |
|
संगत टयूबिंग |
पीयू ट्यूब, पीए नायलॉन ट्यूब |
• टयूबिंग को चौकोर और लंबवत काटें, फिट होने तक फिटिंग में पूरी तरह डालें।
• ट्यूब को हटाने के लिए: पहले रिलीज रिंग को दबाएं, फिर ट्यूबिंग को बाहर खींचें।
• KQ2X: 1 इनलेट, 2 आउटलेट (वाई-टाइप 2-वे स्प्लिटर)
• KQ2XD: 1 इनलेट, 4 आउटलेट (क्रॉस 4-वे स्प्लिटर)
• स्वचालन में एकाधिक सक्शन कप के लिए वैक्यूम सर्किट वितरण
• छोटे जिग्स, 3सी और पैकेजिंग उपकरण के लिए वायवीय शाखा
• मल्टी-स्टेशन लघु वैक्यूम मॉड्यूल के लिए कॉम्पैक्ट मैनिफोल्ड
• कम फुटप्रिंट के साथ रोबोटिक एंड इफ़ेक्टर एयर लाइन स्प्लिटिंग
