ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | KQ2W विस्तारित एल-टाइप वन-टच कोहनी
 |
 |
 |
KQ2W श्रृंखला SOLH KQ2 वायवीय फिटिंग परिवार के भीतर एल-प्रकार विस्तारित स्टेम पुश-इन कोहनी है। 90° समकोण निर्माण। एक सिरा पुरुष धागा (इंपीरियल आर टेपर धागा/मीट्रिक एम महीन धागा), दूसरा सिरा पीयू/पीए वायवीय टयूबिंग सम्मिलन के लिए। श्रृंखला में गैर-कम करने वाला विस्तारित संस्करण KQ2Wxx-99 भी शामिल है, पाइपलाइन को लंबा करने और बाधा से बचाव के लिए ट्यूब कनेक्शन के लिए दोनों छोर।
मूल लाभ: विस्तारित स्टेम डिज़ाइन स्थापना स्थान की कमी और यांत्रिक हस्तक्षेप का समाधान करता है। एक-स्पर्श संरचना, उपकरण-मुक्त ट्यूब प्रविष्टि और निष्कासन। प्लास्टिक बॉडी + पीतल का थ्रेडेड सेक्शन, एंटी-एजिंग, वायवीय और वैक्यूम सर्किट के साथ संगत। विदेशी परियोजनाओं के लिए एसएमसी KQ2W श्रृंखला के लिए प्रत्यक्ष आयात विकल्प।
प्रारूप: KQ2W □□ - □□S
KQ2W: एल-प्रकार विस्तारित कोहनी के लिए श्रृंखला कोड
□□: ट्यूब बाहरी व्यास ΦD (02=2मिमी,23=3.2मिमी,04=4मिमी,06=6मिमी,08=8मिमी,10=10मिमी,12=12मिमी,16=16मिमी)
प्रत्यय:01एस02एस/03एस/04एस: इंपीरियल आर पुरुष धागा (1/8",1/4",3/8",1/2")
M3GM5: मीट्रिक पुरुष धागा M3×0.5 / M5×0.8
-99: गैर-कम करने वाला विस्तारित संस्करण, दोनों सिरे समान-व्यास ट्यूब कनेक्शन, कोई धागा नहीं
|
वस्तु |
पैरामीटर |
|
शरीर की सामग्री |
पीबीटी इंजीनियरिंग प्लास्टिक, उच्च प्रभाव प्रतिरोध |
|
धागा अनुभाग |
जंग की रोकथाम के लिए निकल चढ़ाया हुआ पीतल |
|
सील सामग्री |
एनबीआर नाइट्राइल रबर |
|
संगत टयूबिंग |
पीयू ट्यूब, पीए नायलॉन वायवीय ट्यूब |
|
कार्य का दबाव |
0~1.0MPa, वैक्यूम के लिए लागू |
|
परिचालन तापमान |
-20℃ ~ +60℃ |
|
कनेक्शन विधि |
धकेलना; ट्यूब डालने या अलग करने के लिए प्रेस रिलीज़ रिंग |

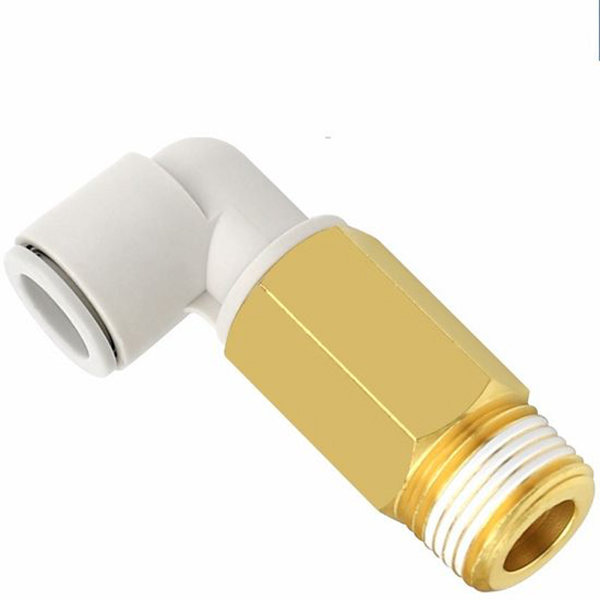

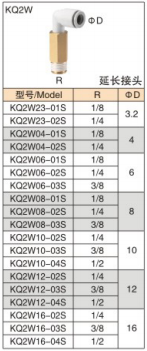

4.1 इंपीरियल आर थ्रेड संस्करण (पीतल पुरुष धागा)
|
नमूना |
पुरुष धागा आर |
ट्यूब ΦD |
|
KQ2W23-01S |
आर1/8 |
3.2 |
|
KQ2W23-02S |
आर1/4 |
3.2 |
|
KQ2W04-01S |
आर1/8 |
4 |
|
KQ2W04-02S |
आर1/4 |
4 |
|
KQ2W06-01S |
आर1/8 |
6 |
|
KQ2W06-02S |
आर1/4 |
6 |
|
KQ2W06-03S |
आर3/8 |
6 |
|
KQ2W08-01S |
आर1/8 |
8 |
|
KQ2W08-02S |
आर1/4 |
8 |
|
KQ2W08-03S |
आर3/8 |
8 |
|
KQ2W10-02S |
आर1/4 |
10 |
|
KQ2W10-03S |
आर3/8 |
10 |
|
KQ2W10-04S |
आर1/2 |
10 |
|
KQ2W12-02S |
आर1/4 |
12 |
|
KQ2W12-03S |
आर3/8 |
12 |
|
KQ2W12-04S |
आर1/2 |
12 |
|
KQ2W16-02S |
आर1/4 |
16 |
|
KQ2W16-03S |
आर3/8 |
16 |
|
KQ2W16-04S |
आर1/2 |
16 |

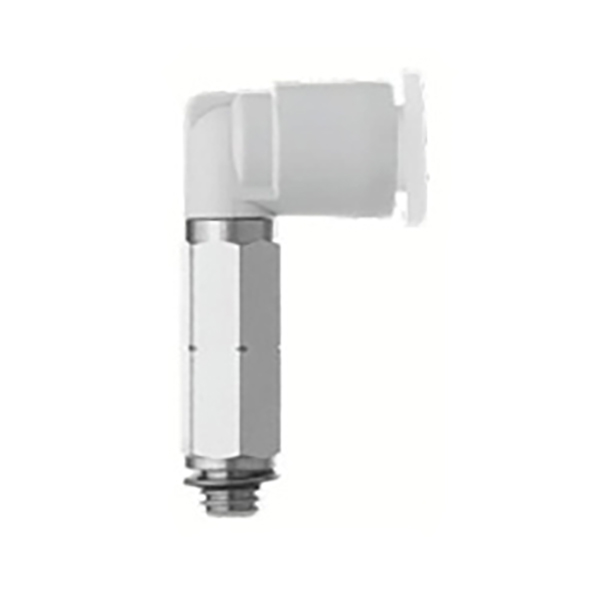

4.2 मीट्रिक एम थ्रेड संस्करण
|
नमूना |
पुरुष धागा |
ट्यूब ΦD |
|
KQ2W02-M3G |
एम3×0.5 |
2 |
|
KQ2W02-M5 |
M5×0.8 |
2 |
|
KQ2W23-M3G |
एम3×0.5 |
3.2 |
|
KQ2W23-M5 |
M5×0.8 |
3.2 |
|
KQ2W04-M3G |
एम3×0.5 |
4 |
|
KQ2W04-M5 |
M5×0.8 |
4 |
|
KQ2W06-M5 |
M5×0.8 |
6 |

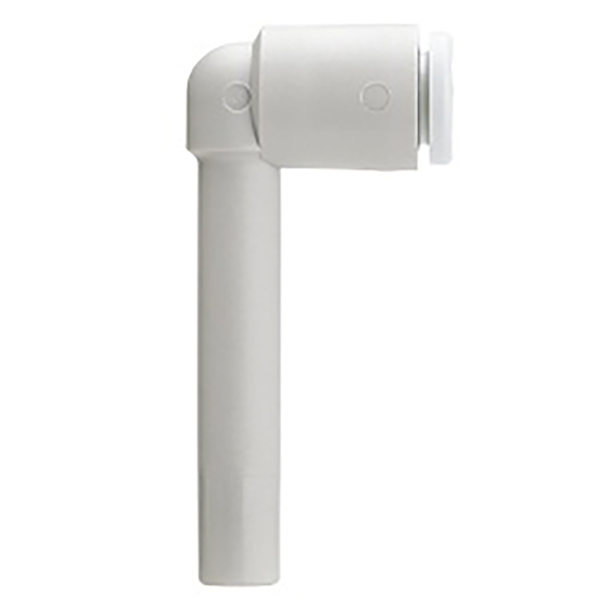

4.3 नॉन-रिड्यूसिंग विस्तारित संस्करण (ट्यूब से ट्यूब, कोई थ्रेड नहीं)
|
नमूना |
पोर्ट 1 ΦD |
पोर्ट 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• सिलेंडर, वैक्यूम जनरेटर और सोलनॉइड वाल्व के लिए यांत्रिक हस्तक्षेप से बचें; पाइपलाइन दिशा का विस्तार और पुनर्निर्देशन करें
• कॉम्पैक्ट ऑटोमेशन लाइनों में रोबोटिक वैक्यूम सक्शन कप सर्किट के लिए 90° विस्तारित ट्यूबिंग रूटिंग
• मूल एसएमसी KQ2W के लिए प्रत्यक्ष प्रतिस्थापन, लागत में कमी के लिए आयात प्रतिस्थापन
• ट्यूबिंग को लंबवत और सपाट काटें, सीलिंग की गारंटी के लिए नीचे से पूरी तरह डालें।
• पीटीएफई टेप को धागों पर लपेटा जा सकता है; फिटिंग बॉडी को टूटने से बचाने के लिए धागों को अधिक न कसें।
• ट्यूब हटाना: सफेद रिलीज रिंग को दबाएं और ट्यूब को एक साथ बाहर की ओर खींचें।
