ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | KQ2V वन-टच न्यूमेटिक एल कनेक्टर परिवार
 |
 |
 |
 |
 |
 |
 |
 |
SOLH KQ2V श्रृंखला कई शाखा वेरिएंट के साथ पुरुष-थ्रेड एल-प्रकार पुश-इन वायवीय फिटिंग हैं। वायवीय सर्किट में वायु स्रोत वितरण और पाइपलाइन दिशा परिवर्तन के लिए डिज़ाइन किया गया। एसएमसी KQ2V श्रृंखला के साथ पूरी तरह से विनिमेय। सफ़ेद इंजीनियरिंग प्लास्टिक बॉडी और निकल-प्लेटेड पीतल के धागे से निर्मित। चिपकने वाला बिना त्वरित संयोजन। पीयू और पीए वायवीय टयूबिंग के साथ संगत। ऑटोमेशन मशीनरी, वैक्यूम पिक एंड प्लेस और सिलेंडर पाइपिंग सिस्टम में व्यापक रूप से तैनात।
विभिन्न लेआउट आवश्यकताओं के लिए पाँच उप-मॉडल:

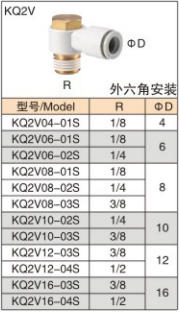

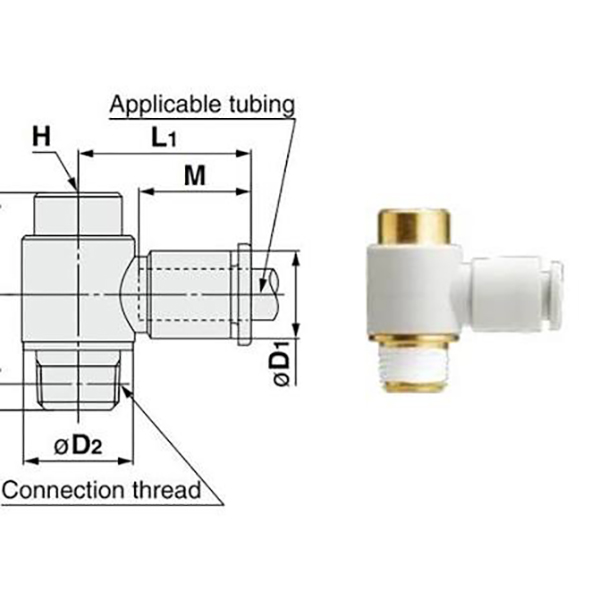

KQ2V: मानक एल प्रकार एकल आउटलेट, बाहरी हेक्स माउंटिंग, 1-इन 1-आउट

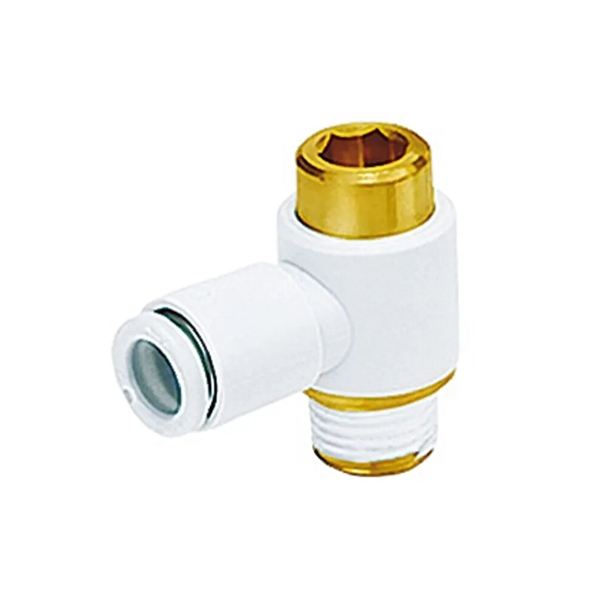

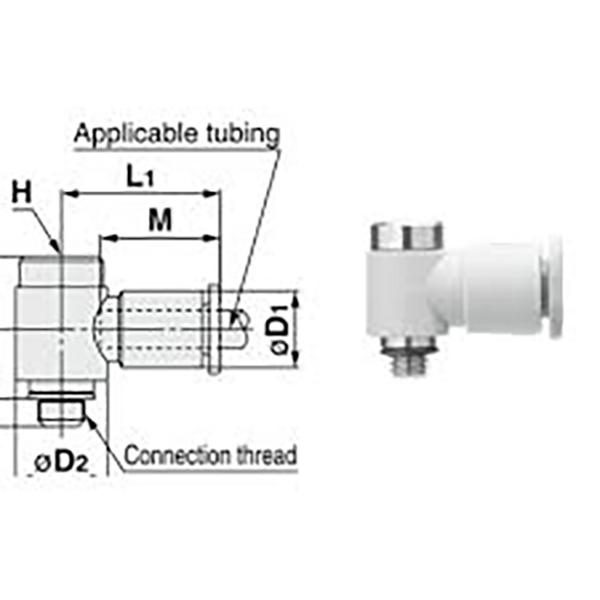

KQ2VS: मानक एल प्रकार एकल आउटलेट, आंतरिक हेक्स सॉकेट माउंटिंग, 1-इन 1-आउट

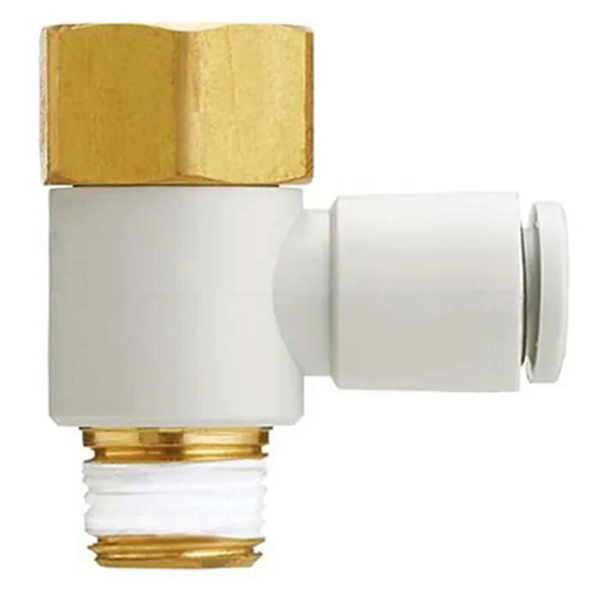

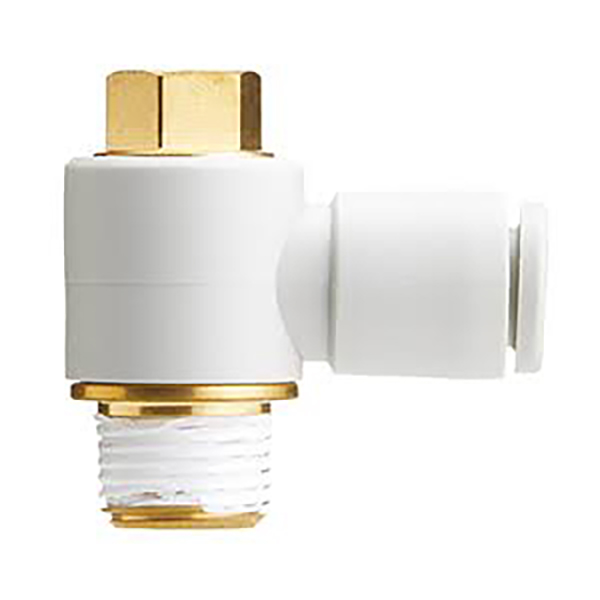

KQ2VF: कैस्केडेबल एल फिटिंग, पुरुष आर थ्रेड + महिला आरसी थ्रेड, श्रृंखला कनेक्शन उपलब्ध, 1-इन 1-आउट

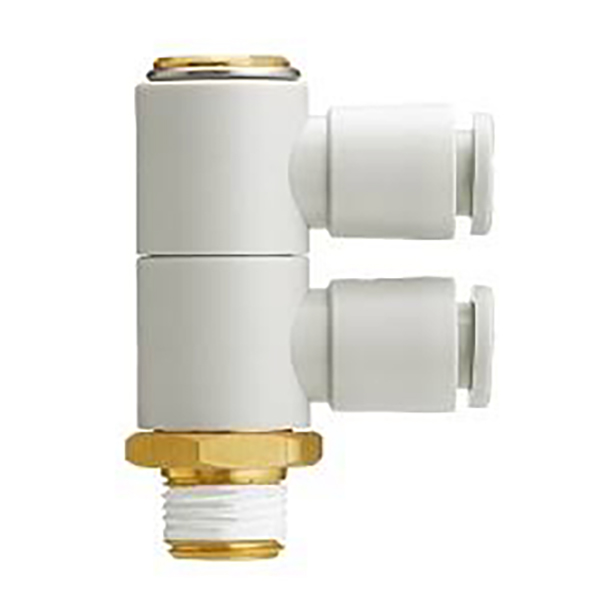

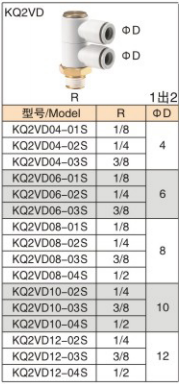

KQ2VD: लंबवत 1 से 2 शाखा फिटिंग, एक पुरुष थ्रेड इनलेट, दो समान-व्यास नली आउटलेट
KQ2VT: लंबवत 1 से 3 शाखा फिटिंग, एक पुरुष थ्रेड इनलेट, तीन समान-व्यास नली आउटलेट
उदाहरण: KQ2VD04-01S
KQ2V = श्रृंखला आधार कोड
डी टी / एस / एफ = संरचना प्रत्यय
डी: 1 से 2 ऊर्ध्वाधर शाखा
टी: 1 से 3 ऊर्ध्वाधर शाखा
एस: आंतरिक हेक्स एल कोहनी
एफ: कैस्केडेबल एल कोहनी
कोई प्रत्यय नहीं: बाहरी हेक्स मानक एल कोहनी
04 = ट्यूब बाहरी व्यास ΦD: 4 मिमी
01एस = पुरुष धागा आर18; 02एस=आर1/4; 03एस=आर3/8; 04एस=आर1/2; M5=M5×0.8
|
मॉडल श्रृंखला |
संरचना विवरण |
थ्रेड आर/आरसी |
ट्यूब ΦD (मिमी) |
|
KQ2V |
एल कोहनी, बाहरी हेक्स, 1-इन 1-आउट |
M5×0.8 / आर1/8 / आर1/4 / आर3/8 / आर1/2 |
4,6,8,10,12,16 |
|
KQ2VS |
एल कोहनी, आंतरिक हेक्स सॉकेट, 1-इन 1-आउट |
M5×0.8 / आर1/8 / आर1/4 / आर3/8 / आर1/2 |
4,6,8,10,12 |
|
KQ2VF |
कैस्केडेबल एल कोहनी, पुरुष आर + महिला आरसी, 1-इन 1-आउट |
M5×0.8 / आर1/8 / आर1/4 / आर3/8 / आर1/2 |
4,6,8,10,12 |
|

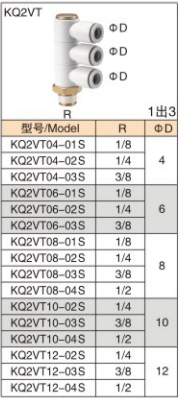

KQ2VD |
लंबवत 1 से 2 शाखा, 1 पुरुष थ्रेड इनलेट, ट्विन ट्यूब आउटलेट |
आर1/8 / आर1/4 / आर3/8 / आर1/2 |
4,6,8,10,12 |
|
KQ2VT |
लंबवत 1 से 3 शाखा, 1 पुरुष थ्रेड इनलेट, ट्रिपल ट्यूब आउटलेट |
आर1/8 / आर1/4 / आर3/8 / आर1/2 |
4,6,8,10,12 |
|
वस्तु |
पैरामीटर |
|
शरीर की सामग्री |
पीबीटी इंजीनियरिंग प्लास्टिक |
|
धागा |
संक्षारणरोधी के लिए निकल चढ़ाया हुआ पीतल |
|
वसंत को बनाए रखना |
स्टेनलेस स्टील |
|
मुहर |
एनबीआर रबर सील की अंगूठी |
|
संगत टयूबिंग |
पीयू ट्यूब, पीए नायलॉन ट्यूब |
|
कार्य का दबाव |
0 ~ 1.0 एमपीए |
|
परिचालन तापमान |
0 ~ 60℃ |
|
लागू माध्यम |
संपीड़ित हवा। पानी या अत्यधिक संक्षारक तरल पदार्थों के लिए नहीं |
• KQ2V (बाहरी हेक्स एल कोहनी): रिंच कसने के लिए बाहरी हेक्स थ्रेड सिरे के साथ मानक एल कोहनी। सबसे व्यापक रूप से उपयोग किया जाने वाला बुनियादी प्रकार, अधिकतम Φ16 बड़े आकार के टयूबिंग का समर्थन करता है।
• KQ2VS (आंतरिक हेक्स एल कोहनी): थ्रेड पोर्ट पर काउंटरबोर आंतरिक हेक्स। सीमित संकीर्ण स्थापना स्थान के लिए डिज़ाइन किया गया। M5 छोटा धागा संस्करण लघु सिलेंडर से मेल खाता है।

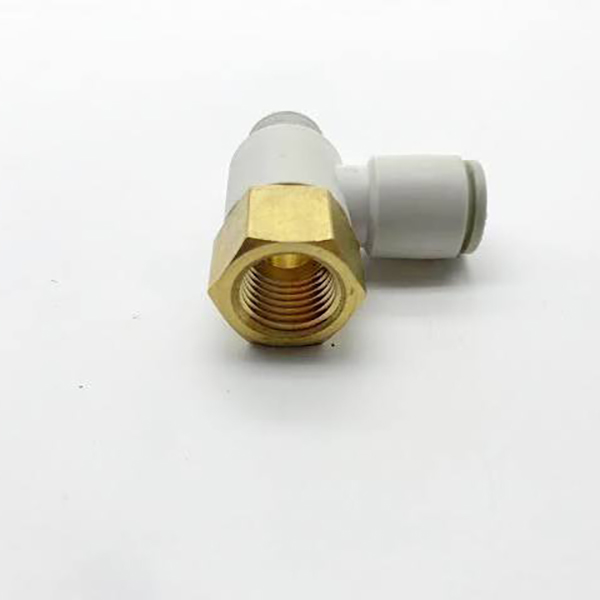

• KQ2VF (कैस्केडेबल एल एल्बो): पुरुष आर धागे और महिला आरसी धागे से सुसज्जित। मल्टी-पाथ ब्रांचिंग के लिए मल्टीपल फिटिंग को श्रृंखला में जोड़ा जा सकता है, जिससे कई गुना ब्लॉकों की आवश्यकता कम हो जाती है।
• KQ2VD (ऊर्ध्वाधर 1-से-2 शाखा): सिंगल थ्रेडेड एयर इनलेट, लंबवत रूप से दो समान ट्यूबिंग आउटलेट में विभाजित होता है। कॉम्पैक्ट 1-इन-2-आउट वायु वितरण, कुल फिटिंग गिनती को कम करता है।

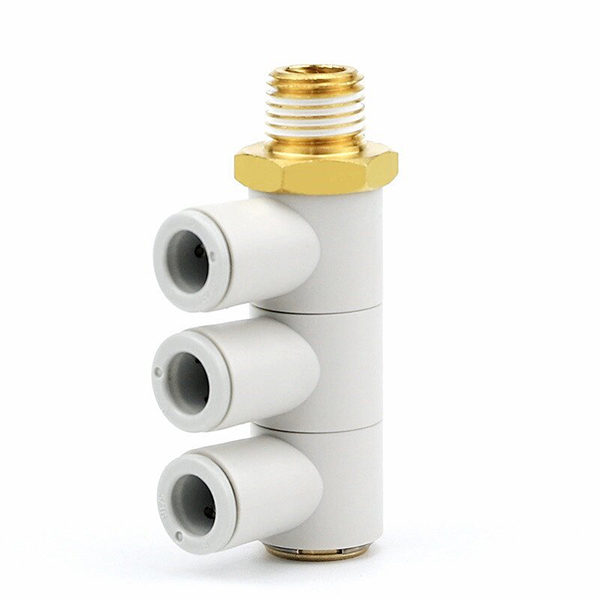

• KQ2VT (ऊर्ध्वाधर 1-से-3 शाखा): सिंगल थ्रेडेड एयर इनलेट, लंबवत रूप से तीन समान ट्यूबिंग आउटलेट में विभाजित होता है। मिनी एयर मैनिफोल्ड, आमतौर पर स्वचालन में मल्टी-सक्शन-कप वायु वितरण के लिए उपयोग किया जाता है।
• ट्यूब के सिरे को लंबवत और सपाट काटें। ट्यूबिंग को सीधे फिटिंग में डालें जब तक आपको लॉकिंग की पुष्टि करने के लिए "क्लिक" सुनाई न दे।
• ट्यूब हटाना: फिटिंग पर सफेद रिलीज कॉलर को दबाएं और ट्यूबिंग को एक साथ बाहर की ओर खींचें।
• धागों पर पीटीएफई टेप लपेटें। केवल हेक्स सेक्शन पर कसें; टूटने से बचाने के लिए प्लास्टिक बॉडी पर कभी भी टॉर्क न लगाएं।
• सीरियल कनेक्शन में KQ2VF श्रृंखला के लिए, हवा के रिसाव से बचने के लिए उचित थ्रेड सीलिंग सुनिश्चित करें।
• स्वचालन मशीनरी
• रोबोटिक वैक्यूम सक्शन कप सिस्टम
• वायवीय सिलेंडरों के लिए वायु स्रोत वितरण
• उत्पादन लाइनों पर वायवीय सर्किट
• पैकेजिंग मशीनरी और परीक्षण स्थिरता एयर सर्किट
