KQ2U / KQ2UD सीरीज Y-टाइप मल्टी-पोर्ट पुश-इन फिटिंग

SOLH KQ2U / KQ2UD सीरीज Y-टाइप मल्टी-पोर्ट पुश-इन फिटिंग | वायवीय मैनिफोल्ड कनेक्टर

ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी KQ2U / KQ2UD समतुल्य Y मल्टी-आउटलेट वन-टच फिटिंग

1. उत्पाद अवलोकन

     KQ2U Y-टाइप 1-इन 2-आउट पुश-इन स्प्लिटर है; KQ2UD Y-टाइप 1-इन 4-आउट पुश-इन मैनिफोल्ड है। दोनों SOLH KQ2 न्यूमेटिक वन-टच फिटिंग श्रृंखला से संबंधित हैं। पीबीटी बॉडी और निकल-प्लेटेड पीतल के नर धागे से निर्मित। पीयू एयर टयूबिंग के लिए डायरेक्ट प्लग-एंड-प्ले, पीटीएफई टेप की आवश्यकता नहीं है। 1-टू-2 / 1-टू-4 एयर सर्किट विभाजन के लिए डिज़ाइन किया गया, एसएमसी KQ2U / KQ2UD के साथ पूरी तरह से विनिमेय। स्वचालन उपकरण, वैक्यूम सक्शन कप और वायवीय एक्चुएटर वायु वितरण में व्यापक रूप से अपनाया गया।

     KQ2U: 1 इनलेट, 2 आउटलेट (वाई-आकार 1 से 2 विभाजन)

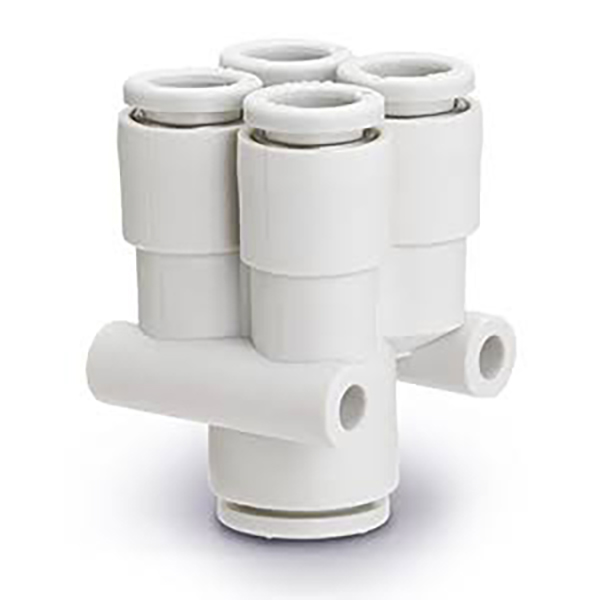

     KQ2UD: 1 इनलेट, 4 आउटलेट (वाई-आकार 1 से 4 विभाजन)

2. मॉडल नामकरण नियम

2.1 KQ2U (1-इन 2-आउट Y स्प्लिटर)

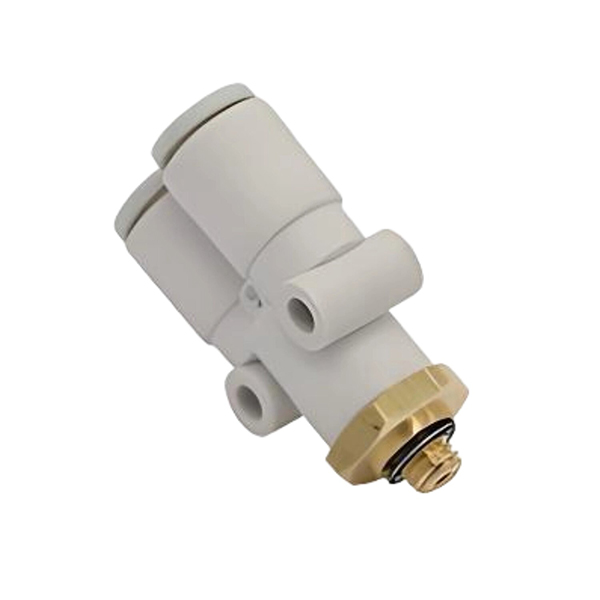

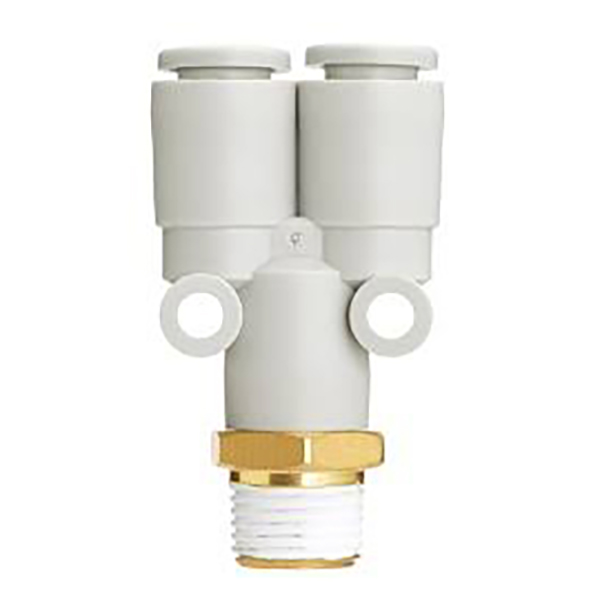

  1.पुरुष थ्रेड संस्करण KQ2Uxx-xxS उदाहरण: KQ2U06-02S
     KQ2U: Y-टाइप 1-इन 2-आउट फिटिंग
     06: आउटलेट पोर्ट का ट्यूब ओडी Φ6 मिमी
     02एस: नर टेपर धागा आर1/4 (एस = आर टेपर नर धागा)
     थ्रेड कोड: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

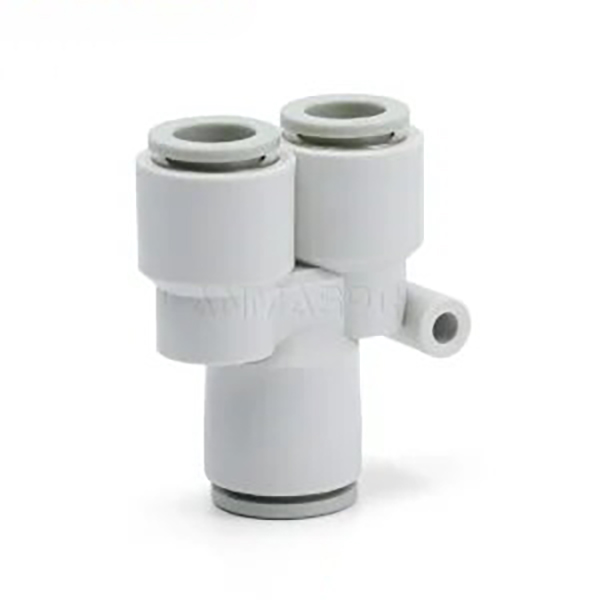

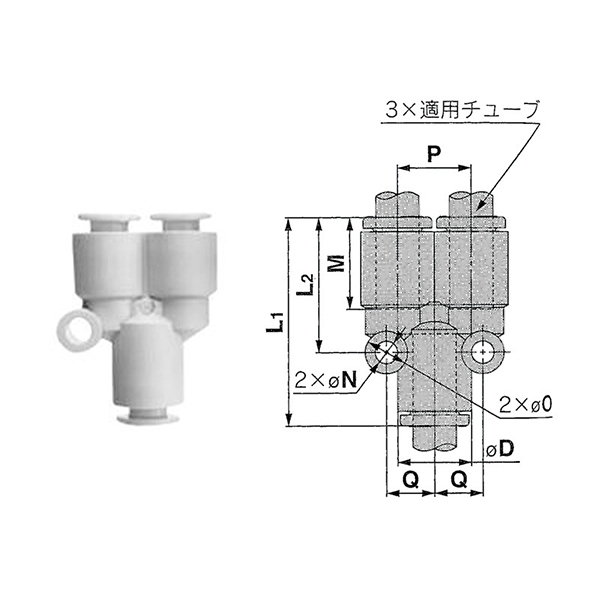

  2.सीधे बराबर-व्यास ट्यूब संस्करण KQ2Uxx-00 उदाहरण: KQ2U08-00
     इनलेट और दो आउटलेट समान ट्यूब ओडी साझा करते हैं, सभी Φ8 मिमी

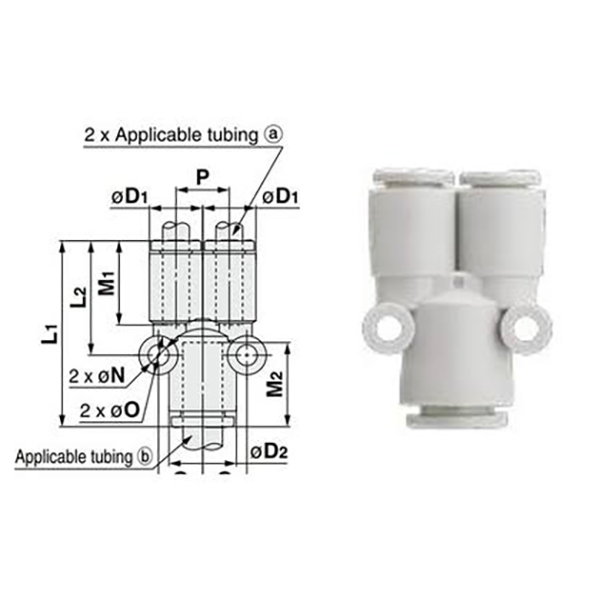

  3. सीधा कम करने वाला संस्करण KQ2Uxx-yy उदाहरण: KQ2U04-06
     दो आउटलेट Φ4; मुख्य इनलेट Φ6, अलग-अलग व्यास विभाजन को कम करता है

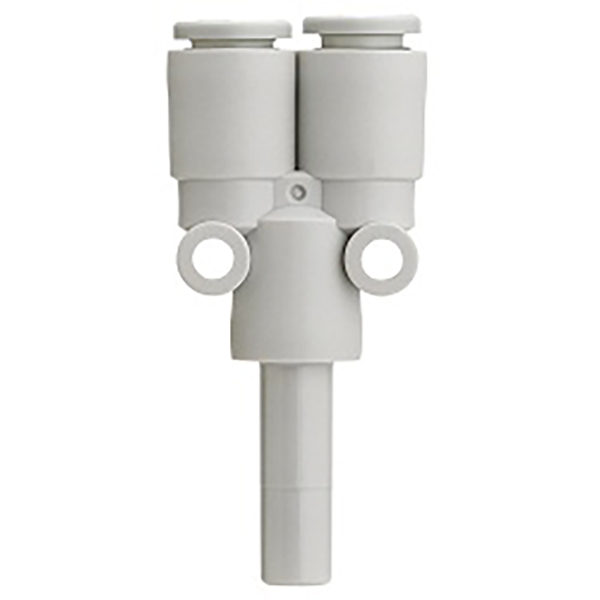

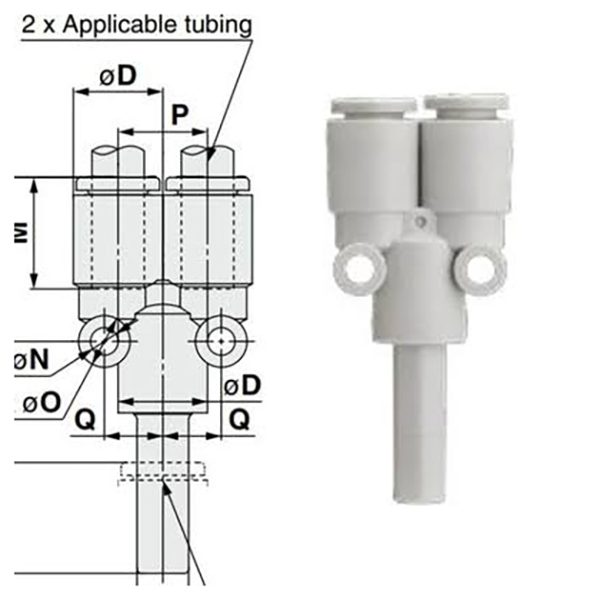

 4. कांटेदार प्लग संस्करण KQ2Uxx-99
     नीचे प्लास्टिक का कठोर प्लग शैंक, 1-इन-2-आउट स्प्लिट के लिए फीमेल पुश-इन पोर्ट में डाला जाता है

2.2 KQ2UD (1-इन 4-आउट Y मैनिफोल्ड)

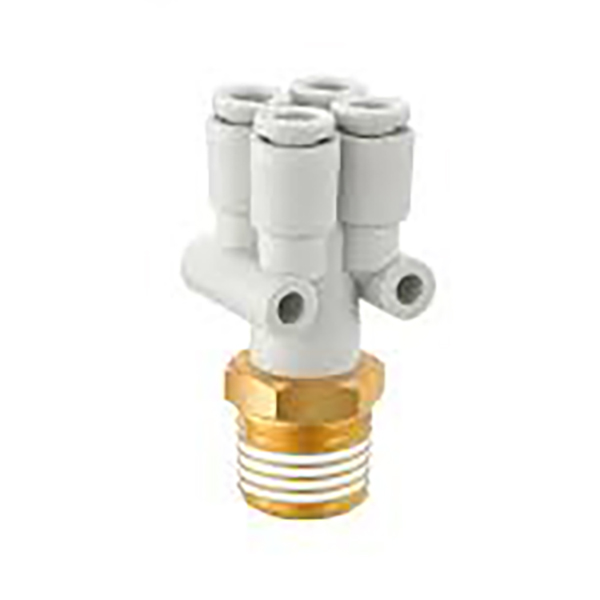

  1. पुरुष थ्रेड संस्करण KQ2UDxx-xxS उदाहरण: KQ2UD08-03S
     R38 पुरुष थ्रेड इनलेट, Φ8 ट्यूबिंग के लिए चार आउटलेट

  2. ट्यूब संस्करण KQ2UDxx-yy को कम करना उदाहरण: KQ2UD04-06
     चार आउटलेट Φ4, मुख्य इनलेट Φ6, मल्टी-पोर्ट कम करने वाला वितरण

3. विशिष्टता सारांश तालिका

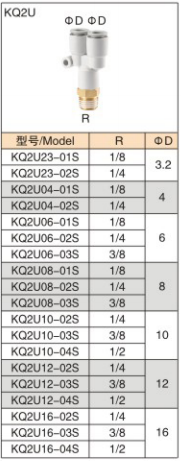

3.1 KQ2U (1-इन 2-आउट Y स्प्लिटर)

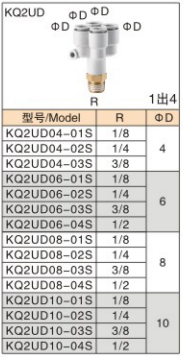

3.2 KQ2UD (1-इन 4-आउट Y मैनिफोल्ड)

4. सामान्य तकनीकी विशिष्टताएँ

5. उत्पाद सुविधाएँ

     • तेज़ पुश-इन असेंबली: तत्काल सीलिंग के लिए ट्यूबिंग डाली गई। ट्यूब को हटाने के लिए सफेद रिलीज कॉलर दबाएं, असेंबली दक्षता में काफी सुधार होगा।

     • बहु-पथ वायु वितरण: 1 से 2 विभाजन के लिए KQ2U, 1 से 4 विभाजन के लिए KQ2UD। हवाई मार्ग को सरल बनाने के लिए केंद्रीकृत वायु स्रोत वितरण।

     • कम करने का विकल्प उपलब्ध: विभिन्न ट्यूब आकारों के कनेक्शन के लिए समान और कम व्यास वाले संस्करण।

     • विश्वसनीय थ्रेड सीलिंग: उच्च संक्षारण प्रतिरोध और यांत्रिक शक्ति के साथ निकल-प्लेटेड पीतल पुरुष धागा।

     • संक्षिप्त आकार: सीमित बढ़ते स्थान के लिए छोटे पदचिह्न, व्यापक रूप से मैनिपुलेटर्स, जिग्स और सक्शन कप मॉड्यूल में उपयोग किए जाते हैं।

6. विशिष्ट अनुप्रयोग

     • वैक्यूम कप सरणी विभाजन (एकाधिक सक्शन कप एकल वैक्यूम स्रोत साझा करते हैं)

     • स्वचालन जुड़नार के लिए बहु-सिलेंडर वायु आपूर्ति

     • पैकेजिंग मशीनरी, 3सी उपकरण और इंजेक्शन मोल्डिंग मशीनों के लिए वायवीय सर्किट

     • वायवीय निरीक्षण और परीक्षण जिग्स के लिए एयर लाइन विभाजन

7. स्थापना नोट्स

     • बिना किसी गड़गड़ाहट के टयूबिंग को लंबवत रूप से काटें; गड़गड़ाहट सीलिंग रिंग को खरोंच सकती है और हवा के रिसाव का कारण बन सकती है।

     • टयूबिंग को पूरी तरह नीचे की ओर दबाएं और पुष्टि करें कि रिलीज कॉलर टयूबिंग को सुरक्षित रूप से लॉक करता है।

     • पानी, तेल या तेज़ संक्षारक तरल पदार्थों के लिए नहीं। केवल संपीड़ित हवा और वैक्यूम सेवा के लिए।

     • प्लास्टिक को टूटने से बचाने के लिए जोड़ की जड़ को बार-बार मोड़ने से बचें।
