ब्रांड: रिचगे टेक्नोलॉजी द्वारा एसओएलएच | एसएमसी KQ2N समतुल्य स्टेम सीधे वन-टच फिटिंग
KQ2N एक स्टेम-शैली सीधी वायवीय फिटिंग है। एक सिरा नर धागा या तना है, दूसरा सिरा पीयू/पीए एयर टयूबिंग स्वीकार करता है। यह SMC KQ2N श्रृंखला वन-टच फिटिंग का सीधा प्रतिस्थापन है। वायवीय सर्किट और वैक्यूम पाइपलाइनों में व्यापक रूप से उपयोग किया जाता है। टूल-मुक्त इंस्टॉलेशन, ट्यूबिंग को जल्दी से डालने या हटाने के लिए बस रिलीज़ कॉलर दबाएं।
चार संरचनात्मक प्रकार उपलब्ध हैं:
पुरुष धागा स्टेम प्रकार (एम धागा: एम5)
पुरुष धागा स्टेम प्रकार (इंपीरियल टेपर आर धागा: 1/8,1/4,3/8)
• समान व्यास का तना सीधा (-99 प्रत्यय): दोनों सिरे एक ही ओडी तने के साथ
• स्टेम सीधी फिटिंग को कम करना: आकार परिवर्तन के लिए अलग-अलग बाहरी व्यास वाले दो तने
उदाहरण: KQ2N04-एम5
• KQ2N: श्रृंखला कोड, स्टेम प्रकार सीधी फिटिंग
• 04: ट्यूब बाहरी व्यास Φ4 मिमी पुश-इन साइड पर
• एम5/01एस/02एस: पुरुष धागा विशिष्टता
• -99: समान व्यास का तना सीधी फिटिंग
• 04-06: स्टेम फिटिंग को कम करना, ①Φ4 → ②Φ6
|
कोड खंड |
विवरण |
|
KQ2N |
श्रृंखला कोड: स्टेम प्रकार सीधी पुश-इन फिटिंग |
|
04/06/08/10/12/16 |
ट्यूब बाहरी व्यास ΦD (मिमी) |
|
एम5 |
मीट्रिक पुरुष धागा M5×0.8 |
|
01एस/02एस/03एस |
इंपीरियल आर टेपर धागा: आर1/8, आर1/4, आर3/8 |
|
-99 |
समान व्यास का तना सीधा फिटिंग वाला, दोनों सिरे समान OD |
|
दोहरे अंक जैसे 04-06 |
स्टेम फिटिंग को कम करना: ① इनलेट OD, ② आउटलेट OD |
|
वस्तु |
पैरामीटर |
|
लागू ट्यूबिंग |
पीयू पॉलीयुरेथेन ट्यूब, पीए नायलॉन ट्यूब |
|
परिचालन दाब |
0~1.0MPa, वैक्यूम नकारात्मक दबाव सर्किट के साथ संगत |
|
परिचालन तापमान |
0℃ ~ +60℃ |
|
शरीर की सामग्री |
प्लास्टिक बॉडी; निकेल-प्लेटेड पीतल का पिरोया हुआ भाग, संक्षारण प्रतिरोधी |
|
सीलिंग प्रदर्शन |
उत्कृष्ट धागा सीलिंग |
|
कनेक्शन विधि |
धकेलना; ट्यूब को अलग करने के लिए रिलीज़ कॉलर दबाएं |

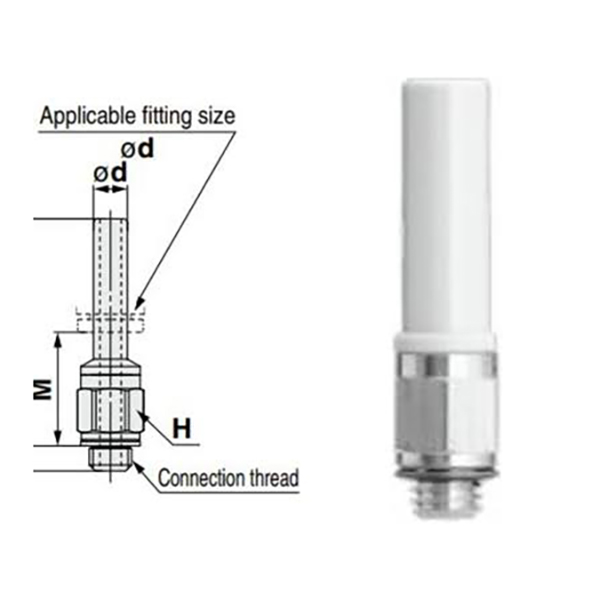

4.1 मीट्रिक एम पुरुष थ्रेड संस्करण
|
नमूना |
धागा |
ट्यूब ΦD |
|
KQ2N04-एम5 |
एम5×0.8 |
Φ4 |
|
KQ2N06-एम5 |
एम5×0.8 |
Φ6 |

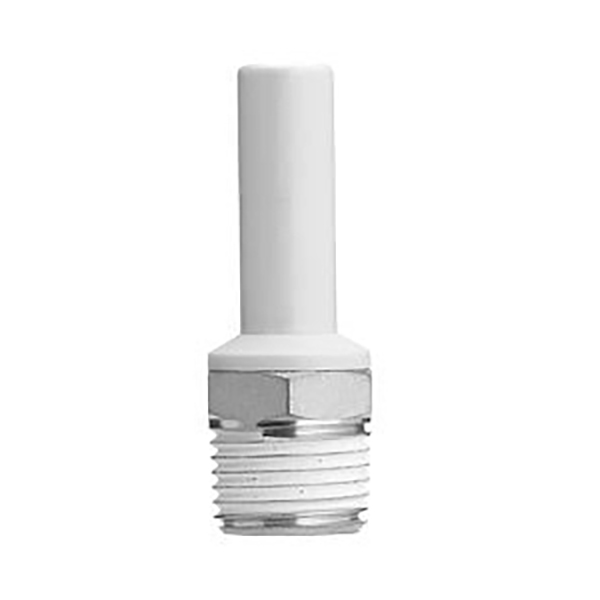

4.2 इंपीरियल आर टेपर मेल थ्रेड संस्करण
|
नमूना |
धागा आर |
ट्यूब ΦD |
|
KQ2N04-01S |
आर1/8 |
Φ4 |
|
KQ2N06-01S |
आर1/8 |
Φ6 |
|
KQ2N06-02S |
आर1/4 |
Φ6 |
|
KQ2N08-02S |
आर1/4 |
Φ8 |
|
KQ2N08-03S |
आर3/8 |
Φ8 |
|
KQ2N10-03S |
आर3/8 |
Φ10 |

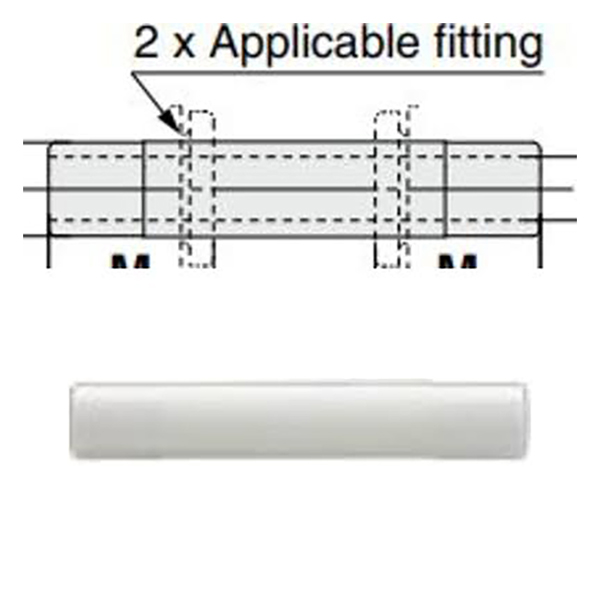

4.3 समान व्यास वाला तना सीधा (-99 श्रृंखला)
|
नमूना |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

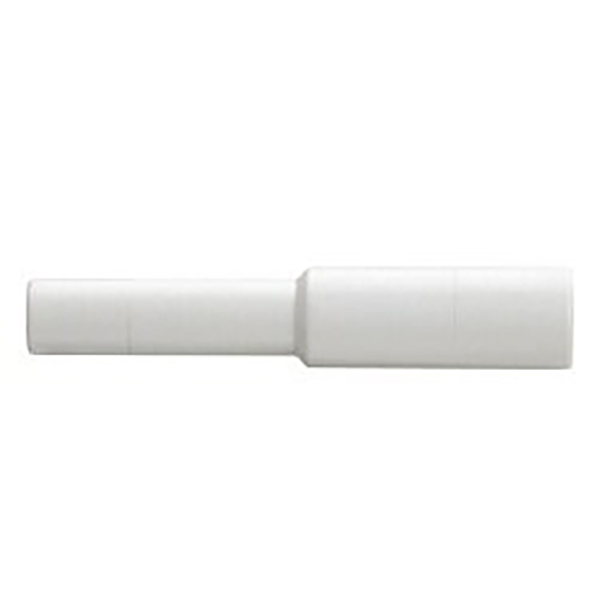

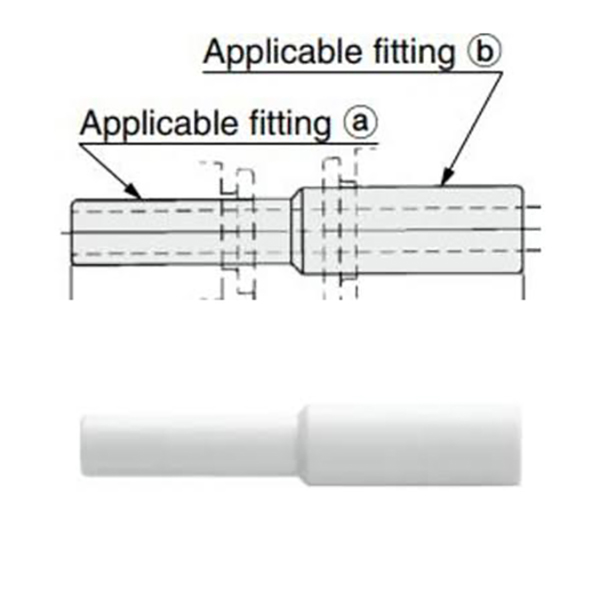

4.4 तने की सीधी फिटिंग को कम करना
|
नमूना |
① स्टेम ओडी |
② स्टेम ओडी |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
संक्षारण प्रतिरोध और विश्वसनीय थ्रेड सीलिंग के लिए निकल-प्लेटेड पीतल के धागे के साथ प्लास्टिक बॉडी
• पीयू पॉलीयुरेथेन एयर ट्यूब और पीए नायलॉन ट्यूब के साथ संगत
रेटेड कामकाजी दबाव 0~1.0MPa, वैक्यूम नकारात्मक दबाव सर्किट के लिए उपयुक्त
• ऑपरेटिंग तापमान रेंज: 0℃ ~ +60℃
• सरल असेंबली: ट्यूब के सिरे को चिकना रखें और सीधे डालें; जुदा करने के लिए ट्यूबिंग को बाहर निकालने के लिए फ्रंट रिलीज कॉलर को दबाएं
स्वचालन मशीनरी, रोबोटिक हथियार, वैक्यूम सोखना प्रणाली, वायवीय फिक्स्चर, वायु कंप्रेसर पाइपिंग। आयातित एसएमसी KQ2N श्रृंखला फिटिंग के लिए प्रत्यक्ष प्रतिस्थापन।
